半导体物理总复习例题-文档资料

半导体物理试题及答案一、单项选择题（每题2分，共20分）1. 半导体材料的导电能力介于导体和绝缘体之间，这是由于（）。

A. 半导体的原子结构B. 半导体的电子结构C. 半导体的能带结构D. 半导体的晶格结构答案：C2. 在半导体中，电子从价带跃迁到导带需要（）。

A. 吸收能量B. 释放能量C. 吸收光子D. 释放光子答案：A3. PN结形成的基础是（）。

A. 杂质掺杂B. 温度变化C. 压力变化D. 磁场变化答案：A4. 半导体器件中的载流子主要是指（）。

A. 电子B. 空穴C. 电子和空穴D. 光子答案：C5. 半导体的掺杂浓度越高，其导电性能（）。

A. 越好B. 越差C. 不变D. 先变好再变差答案：A二、填空题（每题2分，共20分）1. 半导体的导电性能可以通过改变其________来调节。

答案：掺杂浓度2. 半导体的能带结构中，价带和导带之间的能量差称为________。

答案：带隙3. 在半导体中，电子和空穴的复合现象称为________。

答案：复合4. 半导体器件中的二极管具有单向导电性，其导通方向是从________到________。

答案：阳极阴极5. 半导体的PN结在外加正向电压时，其内部电场会________。

答案：减弱三、简答题（每题10分，共30分）1. 简述半导体的掺杂原理。

答案：半导体的掺杂原理是指通过向半导体材料中掺入少量的杂质元素，改变其电子结构，从而调节其导电性能。

掺入的杂质元素可以是施主杂质（如磷、砷等），它们会向半导体中引入额外的电子，形成N型半导体；也可以是受主杂质（如硼、铝等），它们会在半导体中形成空穴，形成P型半导体。

2. 描述PN结的工作原理。

答案：PN结是由P型半导体和N型半导体结合而成的结构。

在PN结中，P型半导体的空穴会向N型半导体扩散，而N型半导体的电子会向P型半导体扩散。

由于扩散作用，会在PN结的交界面形成一个内建电场，该电场会阻止更多的载流子通过PN结。

第一章 半导体中的电子状态1. 如何表示晶胞中的几何元素？规定以阵胞的基矢群为坐标轴，即以阵胞的三个棱为坐标轴，并且以各自的棱长为单位，也称晶轴。

2. 什么是倒易点阵（倒格矢）？为什么要引入倒易点阵的概念？它有哪些基本性质？ 倒格子： 2311232()a a b a a a π⨯=⋅⨯3122312()a a b a a a π⨯=⋅⨯1233122()a a b a a a π⨯=⋅⨯ 倒格子空间实际上是波矢空间，用它可很方便地将周期性函数展开为傅里叶级数，而傅里叶级数是研究周期性函数的基本数学工具。

3. 波尔的氢原子理论基本假设是什么？（1）原子只能处在一系列不连续的稳定状态。

处在这些稳定状态的原子不辐射。

（2）原子吸收或发射光子的频率必须满足。

（3）电子与核之间的相互作用力主要是库仑力，万有引力相对很小，可忽略不计。

（4）电子轨道角动量满足：h m vr nn π== 1,2,3,24. 波尔氢原子理论基本结论是什么？ （1） 电子轨道方程：0224πεe r mv = （2） 电子第n 个无辐射轨道半径为：2022meh n r n πε= （3） 电子在第n 个无辐射轨道大巷的能量为：222042821hn me mv E n n ε== 5. 晶体中的电子状态与孤立原子中的电子状态有哪些不同？（1）与孤立原子不同，由于电子壳层的交迭，晶体中的电子不再属于某个原子，使得电子在整个晶体中运动，这样的运动称为电子共有化运动，这种运动只能在相似壳间进行，也只有在最外层的电子共有化运动才最为显著。

（2）孤立原子钟的电子运动状态由四个量子数决定，用非连续的能级描述电子的能量状态，在晶体中由于电子共有化运动使能级分裂为而成能带，用准连续的能带来描述电子的运动状态。

6. 硅、锗原子的电子结构特点是什么？硅电子排布：2262233221p s p s s锗电子排布：22106262244333221p s d p s p s s价电子有四个：2个s 电子，2个p 电子。

半导体器件物理复习题一.平衡半导体：概念题：1. 平衡半导体的特征（或称谓平衡半导体的定义）所谓平衡半导体或处于热平衡状态的半导体，是指无外界（如电压、电场、磁场或温度梯度等）作用影响的半导体。

在这种情况下，材料的所有特性均与时间和温度无关。

2. 本征半导体：本征半导体是不含杂质和无晶格缺陷的纯净半导体。

3. 受主（杂质）原子：形成P 型半导体材料而掺入本征半导体中的杂质原子（般为兀素周期表中的川族兀素）。

4.施主（杂质）原子：形成N 型半导体材料而掺入本征半导体中的杂质原子（ 般为兀素周期表中的V 族兀素）。

5. 杂质补偿半导体：半导体中同一区域既含受主杂质又含施主杂质的半导体。

6. 兼并半导体：对N 型掺杂的半导体而言，电子浓度大于导带的有效状态密度， 状态密度。

费米能级低于价带顶（E F E v 0 ）。

7. 有效状态密度：8. 以导带底能量E c 为参考，导带中的平衡电子浓度:14. 本征费米能级E Fi :是本征半导体的费米能级；本征半导体费米能级的位置位于禁带中央附近，* *13 m 3 mE Fi — E c E vkTln -4 E midgap kTl nJ ； 其中禁 带宽度 24 m n4 m n15. 本征载流子浓度n i :本征半导体内导带中电子浓度等于价带中空穴浓度的浓度n 0 p o n j o 硅半导体，在103T 300K 时，n i 1.5 10 cm 。

16. 杂质完全电离状态：当温度高于某个温度时， 掺杂的所有施主杂质失去一个电子成为带正电的电离施主杂质；掺杂的所有受主杂质获得一个电子成为带负电的电离受主杂质，称谓杂质完全电离状态。

17. 束缚态：在绝对零度时，半导体内的施主杂质与受主杂质成电中性状态称谓束缚态。

束缚态时，半导体内的电子、空穴浓度非常小。

18. 本征半导体的能带特征：n 0 N c exp吕」其含义是：导带中的平衡电子浓度等于导带中的有效状态密度乘kT9.以价带顶能量E v 为参考，价带中的平衡空穴浓度：E F E v P o N v exp ----------------kT其含义是：价带中的平衡空穴浓度等于价带中的有效状态密度乘* 3/24 2m p11•价带量子态密度函数 g v E ------------------ 3hE v E12.导带中电子的有效状态密度h 2E gE c本征半导体费米能级的位置位于禁带中央附近， 且跟温度有关。

半导体物理习题及答案(总12页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--复习思考题与自测题第一章1.原子中的电子和晶体中电子受势场作用情况以及运动情况有何不同, 原子中内层电子和外层电子参与共有化运动有何不同。

答：原子中的电子是在原子核与电子库伦相互作用势的束缚作用下以电子云的形式存在，没有一个固定的轨道；而晶体中的电子是在整个晶体内运动的共有化电子，在晶体周期性势场中运动。

当原子互相靠近结成固体时，各个原子的内层电子仍然组成围绕各原子核的封闭壳层,和孤立原子一样;然而，外层价电子则参与原子间的相互作用，应该把它们看成是属于整个固体的一种新的运动状态。

组成晶体原子的外层电子共有化运动较强，其行为与自由电子相似，称为准自由电子，而内层电子共有化运动较弱，其行为与孤立原子的电子相似。

2.描述半导体中电子运动为什么要引入"有效质量"的概念, 用电子的惯性质量描述能带中电子运动有何局限性。

答：引进有效质量的意义在于它概括了半导体内部势场的作用，使得在解决半导体中电子在外力作用下的运动规律时，可以不涉及半导体内部势场的作用。

惯性质量描述的是真空中的自由电子质量，而不能描述能带中不自由电子的运动，通常在晶体周期性势场作用下的电子惯性运动，成为有效质量3.一般来说, 对应于高能级的能带较宽,而禁带较窄,是否如此，为什么？答：不是，能级的宽窄取决于能带的疏密程度，能级越高能带越密，也就是越窄；而禁带的宽窄取决于掺杂的浓度，掺杂浓度高，禁带就会变窄，掺杂浓度低，禁带就比较宽。

4.有效质量对能带的宽度有什么影响，有人说:"有效质量愈大,能量密度也愈大,因而能带愈窄.是否如此，为什么？答：有效质量与能量函数对于K的二次微商成反比，对宽窄不同的各个能带，1（k）随k的变化情况不同，能带越窄，二次微商越小，有效质量越大，内层电子的能带窄，有效质量大；外层电子的能带宽，有效质量小。

复习题：半导体物理学引言：半导体物理学是研究半导体材料的电学和光学性质的科学学科。

半导体材料由于其特殊的能带结构，介于导体和绝缘体之间。

在半导体物理学中，我们研究电子行为、能带理论、掺杂效应和半导体器件等方面的内容。

本文将通过一系列复习题来回顾半导体物理学的相关知识。

一、电子行为：1. 什么是载流子？在半导体中有哪两种类型的载流子？在半导体中，带有电荷的粒子称为载流子。

一种是带负电荷的电子，另一种是带正电荷的空穴。

2. 什么是能带？能带理论是用来描述什么的？能带是指具有一定能量范围的电子能级分布。

能带理论用于描述电子在半导体中的分布和运动行为。

3. 什么是禁带宽度？它对半导体的导电性质有什么影响？禁带宽度是指能带中能量差最小的范围，该范围内的能级没有允许态。

禁带宽度决定了半导体的导电性能。

能带中存在禁带宽度时，半导体表现出绝缘体的性质；当禁带宽度足够小的时候，允许电子状态穿越禁带，半导体表现出导体的性质。

二、掺杂效应：1. 什么是掺杂？常见的掺杂元素有哪些？掺杂是指向纯净的半导体中引入少量杂质元素，以改变半导体的导电性质。

常见的掺杂元素有磷、锑、硼等。

2. 控制掺杂浓度的方法有哪些？掺杂浓度可以通过掺杂杂质元素的量来控制。

掺杂浓度越高，半导体的导电性越强。

3. P型和N型半导体有什么区别？P型半导体是指通过掺杂三价元素使半导体中存在过剩的空穴，空穴是主要的载流子。

N型半导体是指通过掺杂五价元素使半导体中存在过剩的电子，电子是主要的载流子。

三、半导体器件：1. 什么是PN结？它的主要作用是什么？PN结是由P型半导体和N型半导体组成的结构。

PN结的主要作用是将半导体材料的导电性质从P型区域传导到N型区域，形成电子流和空穴流。

2. 什么是二极管？它的特点是什么？二极管是PN结的一种常见应用。

它具有单向导电性，允许电流从P区域流向N区域，而阻止电流从N区域流向P区域。

3. 什么是晶体管？它的工作原理是怎样的？晶体管是由三个掺杂不同类型的半导体构成的器件。

半导体物理学复习题一：基本概念1.离子晶体，共价晶体离子晶体：正负离子交替排列在晶格格点上，靠离子键结合成。

共价晶体：由共价键结合而成的晶体叫共价晶体。

补充：晶体的分类（按原子结合力的性质分）离子晶体：正负离子交替排列在晶格格点上，靠离子键结合成。

原子晶体：晶格格点上交替排列的是原子，依靠共价键结合而成。

分子晶体：占据晶格中格点位置的是分子，依靠范德瓦耳斯力结合而成。

金属晶体：晶格格点上排列着失去价电子的离子实，依靠金属键结合而成。

2.布喇菲点阵（七大晶系，14种点阵）布喇菲点阵（格子）：实际晶体中，在基元上取一个等同点，这些点在空间中的分布反映了基元在空间的排列结构，这些等同点在空间规则分布称为布喇菲点阵。

（晶体中空间等同点的集合）补充：立方晶系：简立方(cP)、体心立方(cI)和面心立方(cF六方晶系：简六方(hP)四方晶系：简四方(tP)和体心四方(tI)三方晶系：有简六方(hP)和R心六方(hR)正交晶系：简正交(oP)、C心正交(oC)、体心正交(oI)和面心正交(oF)单斜晶系：有简单斜(mP)和C心单斜(mC三斜晶系：简三斜(aP3.原胞，晶胞原胞：构成布拉菲点阵的最小平行六面体，格点只能在顶点。

晶胞：反映布拉菲点阵对称性的前提下，构成布拉菲点阵的平行六面体。

除顶点上外，内部和表面也可以包含格点。

4.施（受）主杂质，施（受）主电离能施主杂质：杂质在硅、锗等半导体中电离时，能够释放电子而产生导电电子并形成正电中心。

施主电离能：多余的一个价电子脱离施主杂质而成为自由电子所需要的能量。

受主杂质：杂质在硅，锗等半导体中能接受电子而产生导电空穴，并形成负电中心。

受主电离能：使空穴挣脱受主杂质成为导电空穴所需要的能量。

5.量子态密度，状态密度，有效状态密度量子态密度：k空间单位体积内具有的量子态数目。

状态密度：能量E附近单位能量间隔内的量子态数。

有效状态密度：6.深（浅）杂质能级深杂质能级：若杂质提供的施主能级距离导带底较远；或提供的受主能能级距离价带顶较远，这种能级称为深能级，对应的杂质称为深能级杂质。

半导体物理复习题及考试模拟题 (一)半导体物理是微电子与信息科学技术中的重要一门学科。

在学习半导体物理时，需要掌握各种基本的概念和理论。

为便于大家复习和巩固知识，以下提供一部分半导体物理复习题和考试模拟题，希望对大家的学习有所帮助。

一、选择题1. 半导体的主要能级是？A.价带B.导带C.内壳层D.价带和导带2. 为什么掺杂后的半导体能够导电？A. 能带结构发生变化B. 半导体的导电能力增强C. 绝缘体被击穿D. 价带和导带之间的能隙缩小3. 在掺杂半导体中，会出现pn结。

pn结的正电荷主要位于哪里？A. 在p区中B. 在n区中C. 在pn结内部D. 在pn结两侧4. 变压器中可以使用铁心框绕的铜线，主要是为了A. 将绕线插入变压器内部B. 减小线圈的电感C. 保证线圈的强度D. 使线圈之间隔离5. 在弱电流下，二极管的电流I正好与电压V成比例，满足关系式 I = kV，那么k的单位是？A. 安B. 安/伏C. 伏D. 没有单位二、填空题1. 常温下，半导体材料内很少有自由的________。

2. n型半导体的导电来源是________离子。

3. 在一个n-p结中，____________维持着pn结的高反向阻抗。

4. 在单级增益放大器中，as = _________ /_________。

5. 一个二极管的节点电流与节点电压之比等于该二极管的_________。

三、简答题1. 半导体中掺杂的目的是什么？掺杂的基本原理是什么？2. pn结的工作原理是什么？在pn结被正向偏置时，有哪些基本特征？3. 对于交流信号来说，放大器的主要作用是什么？单级和多级放大器的特点和应用场景有哪些？4. 半导体器件的基本参数有哪些？对于同种器件，不同运用条件下最重要的参数是什么？四、计算题1. 一块n型掺杂浓度为1×10^16/cm^3的硅片与一块p型掺杂浓度为3×10^17/cm^3的硅片形成一个12V的pn结。

一、选择题1.与绝缘体相比，半导体的价带电子激发到导带所需要的能量（ B ）。

A. 比绝缘体的大B.比绝缘体的小C. 和绝缘体的相同2.受主杂质电离后向半导体提供（ B ），施主杂质电离后向半导体提供（ C ），本征激发向半导体提供（ A ）。

A. 电子和空穴B.空穴C. 电子3.对于一定的N型半导体材料，在温度一定时，减小掺杂浓度，费米能级会（ B ）。

A.上移B.下移C.不变4.在热平衡状态时，P型半导体中的电子浓度和空穴浓度的乘积为常数，它和（ B ）有关A.杂质浓度和温度B.温度和禁带宽度C.杂质浓度和禁带宽度D.杂质类型和温度5.MIS结构发生多子积累时，表面的导电类型与体材料的类型（ B ）。

A.相同B.不同C.无关6.空穴是( B )。

A.带正电的质量为正的粒子B.带正电的质量为正的准粒子C.带正电的质量为负的准粒子D.带负电的质量为负的准粒子7.砷化稼的能带结构是（ A ）能隙结构。

A. 直接B.间接8. 将Si 掺杂入GaAs 中，若Si 取代Ga 则起（ A ）杂质作用，若Si 取代As 则起（ B ）杂质作用。

A. 施主B. 受主C. 陷阱D. 复合中心9. 在热力学温度零度时，能量比F E 小的量子态被电子占据的概率为（ D ），当温度大于热力学温度零度时，能量比F E 小的量子态被电子占据的概率为（ A ）。

A. 大于1/2B. 小于1/2C. 等于1/2D. 等于1E. 等于010. 如图所示的P 型半导体MIS 结构的C-V 特性图中，AB 段代表（ A ），CD 段代表（B ）。

A. 多子积累B. 多子耗尽C. 少子反型D. 平带状态11. P 型半导体发生强反型的条件（ B ）。

A. ⎪⎪⎭⎫ ⎝⎛=i A S n N q T k V ln 0B. ⎪⎪⎭⎫ ⎝⎛≥i A S n N q T k V ln 20 C. ⎪⎪⎭⎫ ⎝⎛=i D S n N q T k V ln 0 D. ⎪⎪⎭⎫ ⎝⎛≥i D S n N q T k V ln 2012. 金属和半导体接触分为：（ B ）。

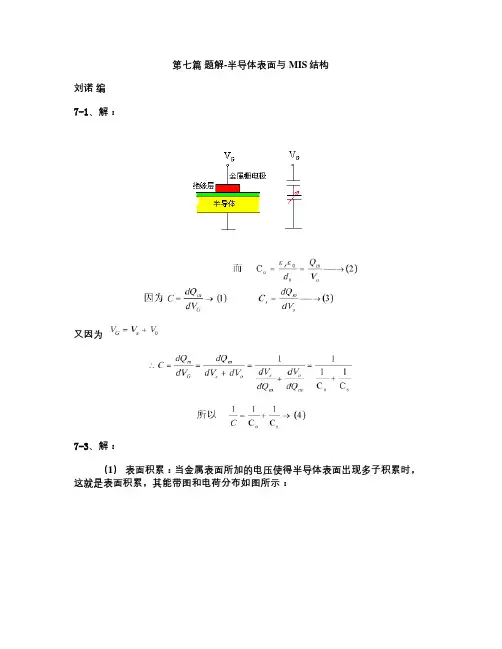

第七篇题解-半导体表面与MIS结构刘诺编7-1、解：又因为7-3、解：（1）表面积累：当金属表面所加的电压使得半导体表面出现多子积累时，这就是表面积累，其能带图和电荷分布如图所示：（2）表面耗尽：当金属表面所加的电压使得半导体表面载流子浓度几乎为零时，这就是表面耗尽，其能带图和电荷分布如图所示：（3）当金属表面所加的电压使得半导体表面的少子浓度比多子浓度多时，这就是表面反型，其能带图和电荷分布如图所示：7-3、解：理想MIS结构的高频、低频电容-电压特性曲线如图所示；其中AB段对应表面积累，C到D段为表面耗尽，GH和EF对应表面反型。

7-4、解：使半导体表面达到强反型时加在金属电极上的栅电压就是开启电压。

这时半导体的表面势7-5、答：当MIS结构的半导体能带平直时，在金属表面上所加的电压就叫平带电容。

平带电压是度量实际MIS结构与理想MIS结构之间的偏离程度的物理量，据此可以获得材料功函数、界面电荷及分布等材料特性参数。

7-6、解：影响MIS结构平带电压的因素分为两种：（1）金属与半导体功函数差。

例如，当W m s 时，将导致 C-V 特性向负栅压方向移动。

如图（1）恢复平带在金属上所加的电压就是（2）界面电荷。

假设在SiO2中距离金属- SiO2界面x处有一层正电荷，将导致C-V特性向负栅压方向移动。

如图（2）恢复平带在金属上所加的电压就是在实际半导体中，这两种因素都同时存在时，所以实际MIS结构的平带电压为第六篇习题-金属和半导体接触刘诺编6-1、什么是功函数？哪些因数影响了半导体的功函数？什么是接触势差？6-2、什么是Schottky势垒？影响其势垒高度的因数有哪些？6-3、什么是欧姆接触？形成欧姆接触的方法有几种？试根据能带图分别加以分析。

6-4、什么是镜像力？什么是隧道效应？它们对接触势垒的影响怎样的？6-5、施主浓度为7.0×1016cm-3的n型Si与Al形成金属与半导体接触，Al的功函数为4.20eV，Si的电子亲和能为4.05eV，试画出理想情况下金属-半导体接触的能带图并标明半导体表面势的数值。

半导体物理学试题及答案半导体物理学试题及答案(一) 一、选择题1、如果半导体中电子浓度等于空穴浓度，则该半导体以( A )导电为主;如果半导体中电子浓度大于空穴浓度，则该半导体以( E )导电为主;如果半导体中电子浓度小于空穴浓度，则该半导体以( C )导电为主。

A、本征B、受主C、空穴D、施主E、电子2、受主杂质电离后向半导体提供( B )，施主杂质电离后向半导体提供( C )，本征激发向半导体提供( A )。

A、电子和空穴B、空穴C、电子3、电子是带( B )电的( E );空穴是带( A )电的( D )粒子。

A、正B、负C、零D、准粒子E、粒子4、当Au掺入Si中时，它是( B )能级，在半导体中起的是( D )的作用;当B掺入Si中时，它是( C )能级，在半导体中起的是( A )的作用。

A、受主B、深C、浅D、复合中心E、陷阱5、 MIS结构发生多子积累时，表面的导电类型与体材料的类型( A )。

A、相同B、不同C、无关6、杂质半导体中的载流子输运过程的散射机构中，当温度升高时，电离杂质散射的概率和晶格振动声子的散射概率的变化分别是( B )。

A、变大，变小 ;B、变小，变大;C、变小，变小;D、变大，变大。

7、砷有效的陷阱中心位置(B )A、靠近禁带中央B、靠近费米能级8、在热力学温度零度时，能量比EF小的量子态被电子占据的概率为( D )，当温度大于热力学温度零度时，能量比EF小的量子态被电子占据的概率为( A )。

A、大于1/2B、小于1/2C、等于1/2D、等于1E、等于09、如图所示的P型半导体MIS结构的C-V特性图中，AB段代表( A)，CD段代表( B )。

A、多子积累B、多子耗尽C、少子反型D、平带状态10、金属和半导体接触分为：( B )。

A、整流的肖特基接触和整流的欧姆接触B、整流的肖特基接触和非整流的欧姆接触C、非整流的肖特基接触和整流的欧姆接触D、非整流的肖特基接触和非整流的欧姆接触11、一块半导体材料，光照在材料中会产生非平衡载流子，若光照忽然停止t??后，其中非平衡载流子将衰减为原来的( A )。

西安邮电大学微电子学系商世广半导体器件试题库常用单位：在室温（ T = 300K ）时，硅本征载流子的浓度为n i = 1.510×10/cm3电荷的电量 q= 1.6 ×10-19Cn2/V sp2/V s μ=1350 cmμ=500 cmε0×10-12F/m=8.854一、半导体物理基础部分（一）名词解释题杂质补偿：半导体内同时含有施主杂质和受主杂质时，施主和受主在导电性能上有互相抵消的作用，通常称为杂质的补偿作用。

非平衡载流子：半导体处于非平衡态时，附加的产生率使载流子浓度超过热平衡载流子浓度，额外产生的这部分载流子就是非平衡载流子。

迁移率：载流子在单位外电场作用下运动能力的强弱标志，即单位电场下的漂移速度。

晶向：晶面：（二）填空题1．根据半导体材料内部原子排列的有序程度，可将固体材料分为、多晶和三种。

2．根据杂质原子在半导体晶格中所处位置，可分为杂质和杂质两种。

3．点缺陷主要分为、和反肖特基缺陷。

4．线缺陷，也称位错，包括、两种。

5．根据能带理论，当半导体获得电子时，能带向弯曲，获得空穴时，能带向弯曲。

6．能向半导体基体提供电子的杂质称为杂质；能向半导体基体提供空穴的杂质称为杂质。

7．对于 N 型半导体，根据导带低E C和 E F的相对位置，半导体可分为、弱简并和三种。

8．载流子产生定向运动形成电流的两大动力是、。

9．在 Si-SiO 2系统中，存在、固定电荷、和辐射电离缺陷 4 种基本形式的电荷或能态。

10．对于N 型半导体，当掺杂浓度提高时，费米能级分别向移动；对于P 型半导体，当温度升高时，费米能级向移动。

（三）简答题1．什么是有效质量，引入有效质量的意义何在？有效质量与惯性质量的区别是什么？2．说明元素半导体Si 、 Ge中主要掺杂杂质及其作用？3．说明费米分布函数和玻耳兹曼分布函数的实用范围？4．什么是杂质的补偿，补偿的意义是什么？（四）问答题1．说明为什么不同的半导体材料制成的半导体器件或集成电路其最高工作温度各不相同？要获得在较高温度下能够正常工作的半导体器件的主要途径是什么？（五）计算题1．金刚石结构晶胞的晶格常数为a，计算晶面（ 100）、（ 110）的面间距和原子面密度。

半导体物理复习资料一．填空题1.半导体中的载流子主要受到两种散射，它们分别是电离杂质散射和晶格震动散射。

2.纯净半导体Si中掺杂Ⅴ族元素，当杂质电离时释放电子。

这种杂质称施主杂质；相应的半导体称N型半导体。

3.当半导体中载流子浓度的分布不均匀时，载流子将做扩散运动；在半导体存在外加电压情况下，载流子将做漂移运动。

4.n0p0=n i2标志着半导体处于热平衡状态，当半导体掺入的杂质含量改变时，乘积n0p0是否改变？不改变；当温度变化时，n0p0改变否？改变。

5.硅的导带极小值位于布里渊区<100>方向上，根据晶体对称性共有6个等价能谷。

6.n型硅掺As后，费米能级向E C或上移动，在室外温度下进一步升高温度，费米能级向E i或下移动。

7.半导体中的陷阱中心使其中光电导灵敏度增加，并使其光电导衰减规律衰减时间延长。

8.若用氢取代磷化镓中的部分磷，结果是禁带宽度E g增大；若用砷的话，结果是禁带宽度E g减小。

9.已知硅的E g为1.12Ev，则本征吸收的波长限为1.11微米；Ge的E g为0.67eV，则本征吸收的波长限为1.85微米。

10.复合中心的作用是促进电子和空穴的复合，起有效复合中心的杂质能级必须位于E1或禁带中心线，而对电子和空穴的俘获系数r n或r p必须满足r n=r p。

11.有效陷阱中心位置靠近E F或费米能级。

12.计算半导体中载流子浓度时，不能使用玻尔兹曼统计代替费米统计的判定条件E c-E F≤2k0T以及E F-E V≤2k0T，这种半导体被称为简并半导体。

13.PN结电容可分为扩散电容和势垒电容两种。

14.纯净半导体Si中掺杂Ⅲ族元素的杂质，当杂质电离时在Si晶体的共价键中产生了一个空穴，这种杂质称受主杂质；相应的半导体称P型半导体。

15.半导体产生光吸收的方式本征、激子、杂质、晶格振动、半导体吸收光子后产生载流子，在均匀半导体中是电导率增加，可制成光敏电阻；在存在自建电场的半导体中产生光生伏特，可制成光电池；光生载流子发生辐射复合时，伴随着发射光子，这就是半导体的发光现象，利用这种现象可制成发光管。

半导体物理复习试题精编W O R D版IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】半导体复习试题1．对于大注入下的直接辐射复合，非平衡载流子的寿命与（D ）A. 平衡载流子浓度成正比B. 非平衡载流子浓度成正比C. 平衡载流子浓度成反比D. 非平衡载流子浓度成反比2．有3个硅样品，其掺杂情况分别是：含铝1×10-15cm-3乙.含硼和磷各1×10-17cm-3丙.含镓1×10-17cm-3室温下，这些样品的电阻率由高到低的顺序是（C ）A. 甲乙丙B. 甲丙乙C. 乙甲丙D. 丙甲乙3．有效复合中心的能级必靠近( A )禁带中部 B.导带 C.价带 D.费米能级4．当一种n型半导体的少子寿命由直接辐射复合决定时，其小注入下的少子寿命正比于（C ）A.1/n0B.1/△nC.1/p0D.1/△p5．以下4种半导体中最适合于制作高温器件的是（ D ）A. SiB. GeC. GaAsD. GaN6. 半导体的晶格结构式多种多样的，常见的Ge和Si材料，其原子均通过共价键四面体相互结合，属于金刚石结构；与Ge和Si晶格结构类似，两种不同元素形成的化合物半导体通过共价键四面体还可以形成闪锌矿和纤锌矿等两种晶格结构。

7. 如果电子从价带顶跃迁到导带底时波矢k不发生变化，则具有这种能带结构的半导体称为直接禁带半导体，否则称为间接禁带半导体，那么按这种原则分类，GaAs属于直接禁带半导体。

8. 半导体载流子在输运过程中，会受到各种散射机构的散射，主要散射机构有晶格振动散射、电离杂质散射、中性杂质散射、位错散射、载流子间的散射和等价能谷间散射。

9. 半导体中的载流子复合可以有很多途径，主要有两大类：带间电子-空穴直接复合和通过禁带内的复合中心进行复合。

10. 反向偏置pn结，当电压升高到某值时，反向电流急剧增加，这种现象称为pn结击穿，主要的击穿机理有两种：雪崩击穿和隧道击穿。

Al l 半导体器件物理复习题一．平衡半导体：概念题：1.平衡半导体的特征（或称谓平衡半导体的定义）所谓平衡半导体或处于热平衡状态的半导体，是指无外界（如电压、电场、磁场或温度梯度等）作用影响的半导体。

在这种情况下，材料的所有特性均与时间和温度无关。

2.本征半导体：本征半导体是不含杂质和无晶格缺陷的纯净半导体。

3.受主（杂质）原子：形成P 型半导体材料而掺入本征半导体中的杂质原子（一般为元素周期表中的Ⅲ族元素）。

4.施主（杂质）原子：形成N 型半导体材料而掺入本征半导体中的杂质原子（一般为元素周期表中的Ⅴ族元素）。

5.杂质补偿半导体：半导体中同一区域既含受主杂质又含施主杂质的半导体。

6.兼并半导体：对N 型掺杂的半导体而言，电子浓度大于导带的有效状态密度，费米能级高于导带底（）；对P 型掺杂的半导体而言，空穴浓度大于价带的有0F c E E ->效状态密度。

费米能级低于价带顶（）。

0F v E E -<7.有效状态密度：在价带能量范围（）内，对价带量子态密度函数~v E -∞8.以导带底能量为参考，导带中的平衡电子浓度：c Ee an dAl i nod o其含义是：导带中的平衡电子浓度等于导带中的有效状态密度乘以能量为导带低能量时的玻尔兹曼分布函数。

9.以价带顶能量为参考，价带中的平衡空穴浓度：v E 其含义是：价带中的平衡空穴浓度等于价带中的有效状态密度乘以能量为价带顶能量时的玻尔兹曼分布函数。

10.11.12.13.14.本征费米能级：Fi E 是本征半导体的费米能级；本征半导体费米能级的位置位于禁带中央附近，15.本征载流子浓度：i n 本征半导体内导带中电子浓度等于价带中空穴浓度的浓度。

硅半导体，在00i n p n ==时，。

300T K =1031.510i n cm -=⨯16.杂质完全电离状态：当温度高于某个温度时，掺杂的所有施主杂质失去一个电子成为带正电的电离施主杂质；掺杂的所有受主杂质获得一个电子成为带负电的电离受主杂质，称谓杂质完全电离状态。

一、名词解释1、施主杂质：在半导体中电离时，能够释放电子而产生导电电子并形成正电中心的杂质称为施主杂质。

受主杂质：在半导体中电离时，能够释放空穴而产生导电空穴并形成负电中心的杂质称为受主杂质。

2、本征半导体：完全不含缺陷且无晶格缺陷的纯净半导体称为本征半导体。

实际半导体不可能绝对地纯净，本征半导体一般是指导电主要由本征激发决定的纯净半导体。

3、多子、少子（1）少子：指少数载流子，是相对于多子而言的。

如在半导体材料中某种载流子占少数，在导电中起到次要作用，则称它为少子。

（2）多子：指多数载流子，是相对于少子而言的。

如在半导体材料中某种载流子占多数，在导电中起到主要作用，则称它为多子。

4、欧姆接触指金属与半导体的接触，其接触面的电阻远小于半导体本身的电阻，实现的主要措施是在半导体表面层进行高参杂或引入大量的复合中心。

5、（1）费米能级: 费米能级是绝对零度时电子的最高能级。

（2）受主能级: 被受主杂质所束缚的空穴的能量状态称为受主能级（3）施主能级：被施主杂质束缚的电子的能量状态称为施主能级6、电子亲和能：真空的自由电子能级与导带底能级之间的能量差，也就是把导带底的电子拿出到真空去而变成自由电子所需要的能量。

7、深/浅能级（1）浅能级杂质：在半导体中，能够提供能量靠近导带的电子束缚态或能量接近价带的空穴束缚态的杂质称为浅能级杂质。

（2）深能级杂质：在半导体中，能够提供能量接近价带的电子束缚态或能量接近导带的空穴束缚态的杂质称为深能级杂质。

8、肖特基势垒金属与半导体接触时，若二者功函不同，载流子会在金属与半导体之间流动，稳定时系统费米能级统一，在半导体表面一层形成表面势垒，是一个高阻区域，称为阻挡层。

电子必须跨越的界面处势垒通常称为肖特基势垒。

二、简答题1.简述PN结反向击穿的原理（雪崩效应、齐纳击穿、热电击穿）答：（1）雪崩击穿：半导体中， pn 结反向电压增大时，势垒区中的电场很强，在势垒区内的电子和空穴由于受到强电场的漂移作用，具有很大的动能，它们与势垒区内的晶格原子发生碰撞时，能把价键上的电子和空穴碰撞出来，成为导电电子，同时产生一个空穴。
