分享一个自制扬声器保护电路扬声器保护电路设计一个带有数控的2.1声道音响，下面分享下扬声器保护电路。

扬声器（音响喇叭）保护电路的作用是对功率放大电路和扬声器进行有效的保护。

当OCL功率放大电路发生故障时，输出端常会有较高的直流，如果没有适当的保护措施，将有直流流过音箱中的扬声器，轻则使音圈移位，重则烧毁扬声器，若用户操作不当，如音量开得过大、音箱连线碰头等，很容易造成功率管损坏，并烧毁扬声器。

为此多数功放机设计有扬声器保护电路。

本系统分别对左右声道和低音声道都设计了扬声器保护电路。

图1 低音、左、右声道喇叭保护电路如图1低音、左、右声道喇叭保护电路，系统扬声器保护模块有三路一样的电路。

电路具有开机延时启动、关机瞬断、中点直流保护等主要功能。

图2低音、左、右声道喇叭保护电路电源是给扬声器保护模块电路供电的电源。

图2低音、左、右声道喇叭保护电路电源如图1当扬声器保护电路开机瞬间R7给C4充电，电容充电过程视为短路，所以Q7B极为低电平，Q7、Q8不工作，Q7C极A点和继电器K2的5脚连接，所以继电器K2没有闭合。

当C4电压升高到R7、R11分得的电压值后停止充电，此时C4视为断路Q5、Q6导通，继电器K2工作喇叭接通，起到延时启动的作用。

因此，调整C5的大小可以调整开机延时时间。

图1中Q4、Q3用于中点直流检测保护，功放输出信号经过R2和R5电阻分压给C3和C5对接组成的无极性110uF电容充电，当输出为直流正电压约大于0.9V时，Q4导通，Q4的C极此点电压相当接地，Q7断开，继电器断开；当输出直流负电压时，Q3导通，Q3的C 极此点电压相当接地，Q7断开，继电器断开。

图1的最右边是喇叭保护状态指示灯电路，Q9导通C10放电C11充电，放到一定程度后Q10导通C11放电C10充电，然后C11放电到一定程度，使Q9导通这样循环保护状态时LED灯D6闪烁，继电器吸合时LED灯D6常亮，C10、C11两个电容的大小决定闪烁的情况C10与LED灯D6亮的时间成正比C11与LED灯D6熄灭的时间成正比，反复调整两个电容的大小可以调整闪烁的频率，以及闪烁的时间。

车汽音响维修接线图谱
汽车音响的输入输出插座样式繁多，当车机从汽车上卸下维修时会因不清楚供电与喇叭接线而陷于困境，此一百多个接线图也许会帮你解决此难题。

维修时只需要知道供电脚和喇叭输出端子，因此图中省去了自动天线、照明、CD接口等标注。

部分图中没有接地端，维修时以机壳为地。

图谱中标注的型号有的是汽车品牌，有的是音响品牌。

其中部分接线图具有通用性，可供插座外形一样的其他车机参考。

图中标注12V的端子是供电端，包括Acc、BATT、BACK/UP。

前后左右扬声器输出均用小喇叭标注。

李昌文2011.3.。

功放喇叭保护电路This model paper was revised by the Standardization Office on December 10, 2020功放喇叭保护电路大功率的家用功放的主声道均采用了OCL电路作功率放大。

这种电路出现故障时，其输出端的直流电位常常会偏离零电平，出现较高的正或负的直流电压。

输出的直流电流流过扬声器的音圈时，轻者会产生固定磁场，使音圈移位，难以恢复，重者会将其烧毁。

另外。

在部分特大功率功放中，由于输出功率非常大，在用户操作不当时，可能会持续输出数安培甚至十几安培的峰值电流，使该声道的最大输出功率远远超过功放的额定输出功率，致使扬声器烧毁。

本文以奇声AV-713功放的扬声器保护电路为例介绍其工作原理。

功放扬声器保护电路原理框图如图1所示，图中含有了三种保护方式。

(1)直流保护：当功率放大电路发生故障，其输出端出现的直流电压的绝对值超过设计限度时，保护电路中的直流检测电路即把它检测出来，变成控制信号。

控制信号经放大后控制触发器翻转，驱动保护继电器动作，断开功率输出电路，使扬声器得到保护。

同时，控制信号还启动指示电路工作，使保护指示灯闪烁报警。

(2)过载保护：当输出电流超过额定输出电流的1倍左右时，过载检测电路输出保护控制信号，控制输出电路断开，保护扬声器及功放。

(3)开机延时接通保护：通过开机延时电路控制继电器驱动电路的工作状态，使继电器在开机时延时1—4秒钟接通扬声器，以避免开机过程中产生的浪涌电流冲击扬声器。

使其音圈移位。

具体电路如图2所示。

该电路以Q4、Q5为中心，组成了直流电压取样检测电路。

图中的Q1、Q2等系右声道功率输出电路(左声道功率输出电路图中未画出)。

右声道的直流电压取样信号经由R6(左声道取样信号经由R21)衰减、隔离，C2、C3滤波，送往Q4、Q5、R7组成的互补式直流检测电路进行监测。

当右(或左)声道的功率输出电路出现正极性的较大的直流失调电压时，电流经R6(或R21)、Q4的be结到地，Q4导通，其集电极输出控制电平，经R8、D2送Q7放大后，输往R-S触发器。

功放喇叭保护电路工作原理
哎呀呀，今天咱就来好好唠唠功放喇叭保护电路工作原理这回事儿！
你想想，喇叭就好比是咱家里的大宝贝，平时为咱发出好听的声音，让咱享受音乐的美妙。

那要是没有保护电路，它可就容易受伤啦！比如说，要是音量突然开得太大，喇叭可不得被震得“嗡嗡”响，就像人被吓了一跳似的。

这时候，保护电路就登场啦！
它就像一个守护天使，时刻留意着喇叭的情况。

当它察觉到电流或者电压不对劲的时候呀，立马就采取行动啦！比如，它可能会限制电流，就像是给湍急的水流加上一个闸门，让电流平稳地通过，不至于伤害到喇叭。

举个例子吧，有一次我在家里放音乐，那可真是嗨起来了，结果不小心把音量调得老大了。

就在这时，我听到“噗”的一声，音箱的声音变得怪怪的。

哎呀，我心想坏了，这不会是把喇叭弄坏了吧？还好有保护电路呀，它及时发挥了作用，就像一个救生员一样，挽救了喇叭。

你说要是没有保护电路，那我的喇叭不就完蛋了吗？
再比如说，有时候可能会出现短路的情况，这就像是路上突然出现了一个大坑。

保护电路这时候就迅速做出反应，切断电源，避免喇叭受到更大的伤害。

总之，功放喇叭保护电路那真是超级重要啊！它默默地守护着喇叭，让我们能安心地享受音乐的快乐。

所以呀，大家可别小看了它，没有它，咱们的喇叭可就危险咯！我的观点就是，功放喇叭保护电路是必不可少的，它让我们的音响系统更可靠，更耐用！。

1237喇叭保护电路图大全（功率输出管uPC1237扬声器保护电路图详解）1237喇叭保护电路图（一）VT1和VT2为L声道功率输出管（即功放对管），它们中点输出的音频电流经继电器接点送至扬声器（音箱）。

VT3、R3、R4、R1、R2组成过流保护电路。

R1和R2为检测电阻，用来检测功率输出管的输出电流，这两个电阻的阻值非常小，仅为0.25Ω／5W。

功率放大电路正常工作时，R1或R2的电压较小，不足以使VT3导通。

当功率输出级出现过流（如音量过大或输出端短路）时，功率输出管的发射极电流明显增大，使R1或R2两端电压升高，经R3、R4分压后，使VT3导通，其集电极电压下降，从而使VT6也导通，VT6集电极输出高电平，经R11、R12输送到CPU的PRO端口，CPU检测到这一高电平后，立即从MUTE（静音）端口输出高电平，使VT7饱和，C5迅速放电至0V，VT8与VT9组成的复合管截止，继电器释放，断开音箱，从而有效地保护了扬声器和功放管。

R5、R6、C2及C3组成低通滤波器，当功率放大电路工作正常时，左、右声道输出端的直流电压均为0V，C2、C3上直流电压也是0V，VT4、VT5截止，不影响电路的工作情况。

一旦功率放大电路出现故障而导致中点的直流电压偏离0V时，C2、C3两端便出现正或负的直流电压，VT4或VT5导通，VT6也跟着导通，其集电极输出高电平，送到CPU的PRO（保护）端口，CPU立即从MUTE（静音）端口输出高电平，使电路进入保护状态。

集成式多功能型保护电路常以集成块μPC1237为核心构成，μPCI237是日电公司推出的扬声器专用保护集成块，它内含过载检测、直流检测、触发器、锁存／自动复位开关、关机检测、电源接通静音、继电器驱动等电路。

该集成块的工作电压范围为25V～60V，它可以直接利用功率放大器的正电源。

当功率输出级出现过流、中点电压偏离0V时，它都能立即做出反映，释放继电器，断开扬声器与功率放大电路的连接，使扬声器得到保护。

功放扬声器保护电路原理作者:佚名来源:不详录入:Admin更新时间：2008-7-27 17:32:19点击数：2【字体：】目前，大功率的家用功放的主声道均采用了OCL电路作功率放大。

这种电路出现故障时，其输出端的直流电位常常会偏离零电平，出现较高的正或负的直流电压。

输出的直流电流流过扬声器的音圈时，轻者会产生固定磁场，使音圈移位，难以恢复，重者会将其烧毁。

另外。

在部分特大功率功放中，由于输出功率非常大，在用户操作不当时，可能会持续输出数安培甚至十几安培的峰值电流，使该声道的最大输出功率远远超过功放的额定输出功率，致使扬声器烧毁。

本文以奇声AV-713功放的扬声器保护电路为例介绍其工作原理。

功放扬声器保护电路原理框图如图1所示，图中含有了三种保护方式。

(1)直流保护：当功率放大电路发生故障，其输出端出现的直流电压的绝对值超过设计限度时，保护电路中的直流检测电路即把它检测出来，变成控制信号。

控制信号经放大后控制触发器翻转，驱动保护继电器动作，断开功率输出电路，使扬声器得到保护。

同时，控制信号还启动指示电路工作，使保护指示灯闪烁报警。

(2)过载保护：当输出电流超过额定输出电流的1倍左右时，过载检测电路输出保护控制信号，控制输出电路断开，保护扬声器及功放。

(3)开机延时接通保护：通过开机延时电路控制继电器驱动电路的工作状态，使继电器在开机时延时1—4秒钟接通扬声器，以避免开机过程中产生的浪涌电流冲击扬声器。

使其音圈移位。

具体电路如图2所示。

该电路以Q4、Q5为中心，组成了直流电压取样检测电路。

图中的Q1、Q2等系右声道功率输出电路(左声道功率输出电路图中未画出)。

右声道的直流电压取样信号经由R6(左声道取样信号经由R21)衰减、隔离，C2、C3滤波，送往Q4、Q5、R7组成的互补式直流检测电路进行监测。

当右(或左)声道的功率输出电路出现正极性的较大的直流失调电压时，电流经R6(或R21)、Q4的be结到地，Q4导通，其集电极输出控制电平，经R8、D2送Q7放大后，输往R-S触发器。

奇声AV-388D后级功放音箱喇叭保护电路图及原理详解奇声AV-388D后级功放电路及原理详解图3是奇声AV-388D后级功放的保护触发、驱动电路。

直流检出电路由D4～D7组成的桥式整流电路，再由Q15、Q14加以放大，推动施密特触发器工作。

无论左右声道出现正的或负的电压都可能使Qi5、Q14导通驱动后级释放继电器，使功放和音箱得到保护。

图奇声AV-388D后级功放电路(可另存至本地电脑放大观看)图中。

保护驱动电路是一个以Q13、Q12为核心的施密特触发器。

选择合适的R28、R27、R26的电阻值，保证Qi2基极起始状态为高电平，Q12饱和导通。

此时，Q12的射极电流流过R26时，在R26两端形成电压，使Q13发射极(即触发器的入端)无高控制电压时．Qi3处于截止状态，实现第一稳态．继电器处于吸合状态，功放进行正常的输出。

当检测电路或开机延时电路输出的高电平(此电平必须高于触发器的触发门电平)加到Ot3的基极时，Q13由截止翻转到导通状态，同时出现正反馈过程：UQl3b↑→IQl3b↑→IQl3c↑→UQl3c↓→LIQl2b↓→IQl2e↓→IR26↓→UR26↓→IQl3b↑。

Q13迅速地饱和导通，其集电极电压几乎O，使Q12由饱和导通变为截止，触发器的输出翻转为第三稳态，继电器释放，进入保护状态。

当触发器输入端的保护电压下降(如：开机延时保护结束或过载状态解除)，达到关门电平时，Q13退出饱和，并引发另一次与第一稳态过程相反的正反馈。

Q12由截止再次变为饱和导通，电路又返回到第一稳态，继电器吸合，保护取消。

电路中R43为限流电阻，D3为继电器反电动势释放二极管,以防反电动势损坏Q12。

另外．由于继电器需要的吸合启动电流较大，该电路在电阻R43两端电路并联了电容C22。

继电器吸合启动前，电容被R43放电；Q12饱和导通瞬间,由于C22两端电压不能突变，启动电流绕过R43的阻碍，经C22直通,使继电器迅速吸合。

功放扬声器保护电路原理功放扬声器保护电路原理作者:佚名来源:不详录入:Admin更新时间：2008-7-27 17:32:19点击数：2【字体：】目前，大功率的家用功放的主声道均采用了OCL电路作功率放大。

这种电路出现故障时，其输出端的直流电位常常会偏离零电平，出现较高的正或负的直流电压。

输出的直流电流流过扬声器的音圈时，轻者会产生固定磁场，使音圈移位，难以恢复，重者会将其烧毁。

另外。

在部分特大功率功放中，由于输出功率非常大，在用户操作不当时，可能会持续输出数安培甚至十几安培的峰值电流，使该声道的最大输出功率远远超过功放的额定输出功率，致使扬声器烧毁。

本文以奇声AV-713功放的扬声器保护电路为例介绍其工作原理。

功放扬声器保护电路原理框图如图1所示，图中含有了三种保护方式。

(1)直流保护：当功率放大电路发生故障，其输出端出现的直流电压的绝对值超过设计限度时，保护电路中的直流检测电路即把它检测出来，变成控制信号。

控制信号经放大后控制触发器翻转，驱动保护继电器动作，断开功率输出电路，使扬声器得到保护。

同时，控制信号还启动指示电路工作，使保护指示灯闪烁报警。

(2)过载保护：当输出电流超过额定输出电流的1倍左右时，过载检测电路输出保护控制信号，控制输出电路断开，保护扬声器及功放。

(3)开机延时接通保护：通过开机延时电路控制继电器驱动电路的工作状态，使继电器在开机时延时1—4秒钟接通扬声器，以避免开机过程中产生的浪涌电流冲击扬声器。

使其音圈移位。

具体电路如图2所示。

该电路以Q4、Q5为中心，组成了直流电压取样检测电路。

图中的Q1、Q2等系右声道功率输出电路(左声道功率输出电路图中未画出)。

右声道的直流电压取样信号经由R6(左声道取样信号经由R21)衰减、隔离，C2、C3滤波，送往Q4、Q5、R7组成的互补式直流检测电路进行监测。

当右(或左)声道的功率输出电路出现正极性的较大的直流失调电压时，电流经R6(或R21)、Q4的be结到地，Q4导通，其集电极输出控制电平，经R8、D2送Q7放大后，输往R-S触发器。

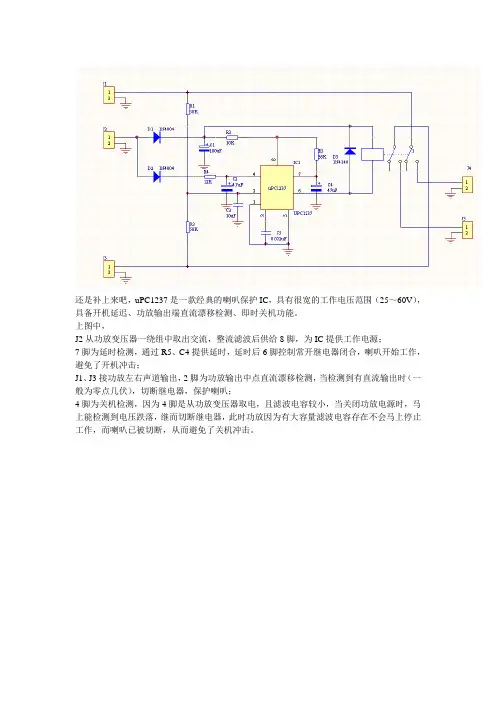

还是补上来吧，uPC1237是一款经典的喇叭保护IC，具有很宽的工作电压范围（25～60V），具备开机延迟、功放输出端直流漂移检测、即时关机功能。

上图中，J2从功放变压器一绕组中取出交流，整流滤波后供给8脚，为IC提供工作电源；7脚为延时检测，通过R5、C4提供延时，延时后6脚控制常开继电器闭合，喇叭开始工作，避免了开机冲击；J1、J3接功放左右声道输出，2脚为功放输出中点直流漂移检测，当检测到有直流输出时（一般为零点几伏），切断继电器，保护喇叭；4脚为关机检测，因为4脚是从功放变压器取电，且滤波电容较小，当关闭功放电源时，马上能检测到电压跌落，继而切断继电器，此时功放因为有大容量滤波电容存在不会马上停止工作，而喇叭已被切断，从而避免了关机冲击。

音频功放保护电路分析与维修在音频放大器中一般都设有功能完善的保护电路，可以在功放输出管过载、输出端电位偏移时进行可靠的保护，还可以在开机时延迟接通扬声器，避免开机损坏扬声器和开机“嘭”声，关机时瞬时断开扬声器，可避免关机时的冲击。

一、分离元件保护电路图1所示是湖山BK2X100JMKⅡ-95型纯后级功率放大器功放保护电路。

放大器刚接通电源时，+56V 电压通过R143对C116充电，约延迟4s，C116上电压充到9．5V左右时，稳压管V126导通而使V124、V125导通，继电器K101吸合，才能接通扬声器，避免开机时的电流冲击而保护扬声器。

v126、v129组成功放输出端的电位检测电路，当输出端的电位偏移时，通过一51k电阻R144，使V126或V129导通。

当输出端的电位是正偏移时，V129导通。

反之，当输出端的电位是负偏移时V126导通。

无论v126或V129中哪一个导通，C116正端电位为0V，稳压管V126截止，V124、V125截止，使继电器释放，断开扬声器，这样就完成了输出端电位偏移保护。

当功放因输出短路或负载过重时，输出管V134、v135射极电流大增，在R132、R133上产生的压降增大经R134、R135分压加至V118基极，使V118导通，使V127基极电位降低，v127导通，稳压管V126截止，V124、V125截止，继电器释放，断开扬声器，这样就完成了输出管的过载保护。

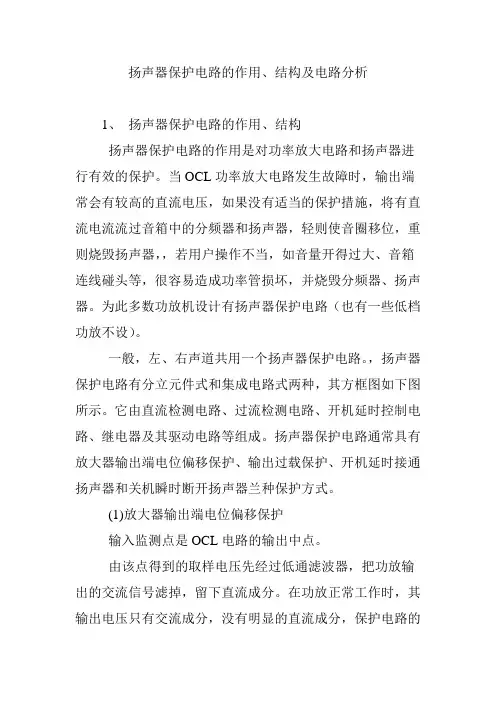

扬声器保护电路的作用、结构及电路分析1、扬声器保护电路的作用、结构扬声器保护电路的作用是对功率放大电路和扬声器进行有效的保护。

当OCL功率放大电路发生故障时，输出端常会有较高的直流电压，如果没有适当的保护措施，将有直流电流流过音箱中的分频器和扬声器，轻则使音圈移位，重则烧毁扬声器，，若用户操作不当，如音量开得过大、音箱连线碰头等，很容易造成功率管损坏，并烧毁分频器、扬声器。

为此多数功放机设计有扬声器保护电路（也有一些低档功放不设）。

一般，左、右声道共用一个扬声器保护电路。

，扬声器保护电路有分立元件式和集成电路式两种，其方框图如下图所示。

它由直流检测电路、过流检测电路、开机延时控制电路、继电器及其驱动电路等组成。

扬声器保护电路通常具有放大器输出端电位偏移保护、输出过载保护、开机延时接通扬声器和关机瞬时断开扬声器兰种保护方式。

(1)放大器输出端电位偏移保护输入监测点是OCL电路的输出中点。

由该点得到的取样电压先经过低通滤波器，把功放输出的交流信号滤掉，留下直流成分。

在功放正常工作时，其输出电压只有交流成分，没有明显的直流成分，保护电路的低通滤波器无输出如果OCL功率放大电路发生故障，其输出端出现正或负的直流电压，只要这个直流电压的绝对值超过设计限度，保护电路的直流检测器就能把它检测出来，变成保护控制信号，经驱动电路驱动保护继电器动作，将继电器触点断开，使扬声器脱离电路，从而使扬声器得到保护。

在扬声器保护电路中，直流电压检测方式有桥式、互补式、差分式等多种。

(2)过载保护过载保护也叫过流保护。

过载保护电路由过载取样电路和过流检测器组成。

常用的过载保护检测办法有两个：一是将串联在功率管发射极的均衡电阻作为过载取样电阻，从其两端取出反映电流大小的电压，提供给过流检测器进行监测；二是对输出的功率信号的幅度进行取样，通过整流、滤波后取出过载电压，送给过流检测器判别、一般的功放机采用前一种检测办法。

(3)开机延时接通扬声器和关机瞬时断开扬声器通过开机延时电路，控制继电器驱动电路的1：作状态，使继电器在开机时，延时1～4秒钟才接通扬声器，从而避免开机过程产牛的浪涌电流冲击扬声器，使其音圈移位。

扬声器保护电路一、工作原理扬声器保护电路如图1所示。

主要由中点电位检测电路、延时电路及继电器等组成。

电路工作过程是：在接通音响电源的瞬间，因电容C3两端电压不能突变，可视为短路，则时基电路555的②、⑥脚电位高于2/3 Vcc，故555处于复位状态，③脚输出低电平，晶体管VT2截止，继电器JK常开触点不动作。

同时+12 V电压通过电阻R4向电容C3充电，延时约5s(秒钟)后555的②、⑥脚电位降低至1/3Vcc，555被触发置位，③脚由低电平变为高电平，晶体管VT2导通，继电器JK得电，常闭触点闭合，从而实现了延迟一段时间将扬声器接入功放，彻底消除了开机时大电流对扬声器的冲击；关闭音响电源时，+12电压很快消失，但功放输出信号并没有立即消失，同样避免了关机过程产生的冲击噪声；当功放工作异常或者意外损坏而导致中点电位过高(高于1.8 V)时，直流电压经R1、R2限流，送至C1、C2滤波及D1～D4整流，约1～2s(秒)，晶体管VT1导通，555的④脚由高电平变低电平，555被直接复位，③脚输出低电平，晶体管VT2截止，继电器JK失电，常开触点跳开，将扬声器与功放电路断开，有效地保护了扬声器不受损坏。

改变R4、C3的参数，可调整扬声器保护电路开机延迟时间的长短，一般设为5 s(秒)即可。

二、元件选择555一定要选用功耗很低的CMOS时基电路。

VT1、VT2用9014、C1815型小功率塑封晶体管，要求电流放大倍数β>100。

D1～D5均用1N4148型硅开关二极管，D6用于电源接反保护，可选用1N4001～1N4007型硅整流二极管。

R1～R5均用0.5 W五色环金属膜电阻。

C1、C2用优质铝电解电容，C3要选用漏电小、精度高的钽电解电容，否则将影响延时精度。

JK选用12 V/7 A双联型继电器(左、右声道各用一组)，如JZC-22F。

三、制作与调试图2为扬声器保护电路的PCB板图。

其实际尺寸约5O×43 mm。

功放扬声器的保护电路原理图功放扬声器的保护电路原理图该电路以Q4、Q5为中心，组成了直流电压取样检测电路。

图中的Q1、Q2等系右声道功率输出电路（左声道功率输出电路图中未画出）。

右声道的直流电压取样信号经由R6（左声道取样信号经由R21）衰减、隔离，C2、C3滤波，送往Q4、Q5、R7组成的互补式直流检测电路进行监测。

当右（或左）声道的功率输出电路出现正极性的较大的直流失调电压时，电流经R6（或R21）、Q4的be结到地，Q4导通，其集电极输出控制电平，经R8、D2送Q7放大后，输往R-S触发器。

同样。

功率输出电路中出现负的直流失调电压时，电流经地、Q5的be结、R6（或R21）、OCL电路中点。

Q5导通，也输出控制电平。

这种取样检测方式为互补方式。

R1、R2、R3、R4、Q3等组成了过载检测电路（左声道的过载检测电路未画出）。

R1、R2分别用来对输出级上、下臂功率管的过载情况进行取样。

Q3对输出电路进行过载状态监测。

R1两端的电压与功率管Q1的发射极电流成正比，该电压经过R3、R4、R2衰减分压，成为Q1发射结的正向偏压。

调整R3、R4的阻值，可使此电压在额定输出状态下不能使Q3导通。

当功放工作异常致使Q1严重过载时，流过R1的电流大增。

从而产生足以使Q3导通的正向偏压，使Q3导通，输出监控信号，经Q7放大后送到触发器，使触发器输出状态翻转，继电器释放，断开功率输出电路。

例如，Q1发射极瞬间输出电流达到10A时，R1两端的电压可达0.25Ω×10A=2.5V.这一电压经R3、R4、R2分压，仍大于0.7V,足以使Q3导通。

下臂功率管则从R2两端取出电压，经R1、R3、R4分压后，提供给Q3监测。

为了使过载保护电路不影响放大器的正常使用，电路中增加了C1.C1与R3组成滤波网络，避免Q3被高频强信号误控导通。

另外，为避免Q3损坏而失去保护作用，有的电路中还在Q3基极与地间增加了一个电阻和二极管组成的箝位电路。
