WFB无密封自控自吸泵说明书

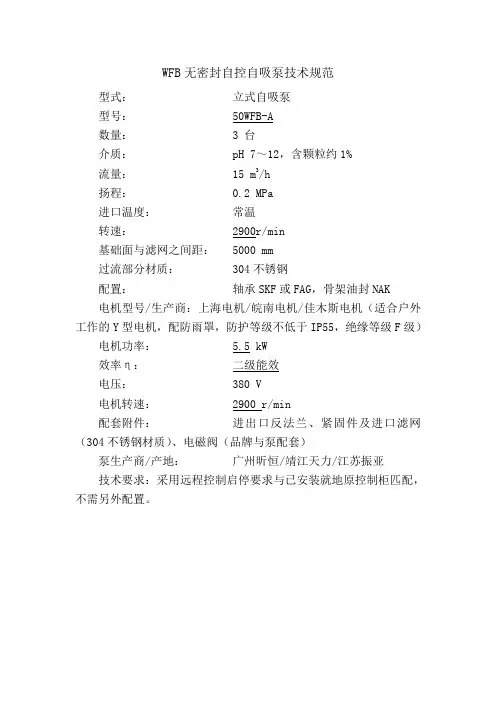

WFB无密封自控自吸泵技术规范
型式：立式自吸泵
型号：50WFB-A
数量： 3 台
介质：pH 7～12，含颗粒约1%
流量：15 m3/h
扬程：0.2 MPa
进口温度：常温
转速：2900r/min
基础面与滤网之间距：5000 mm
过流部分材质：304不锈钢
配置：轴承SKF或FAG，骨架油封NAK
电机型号/生产商：上海电机/皖南电机/佳木斯电机（适合户外工作的Y型电机，配防雨罩，防护等级不低于IP55，绝缘等级F级）电机功率： 5.5 kW
效率η：二级能效
电压：380 V
电机转速：2900 r/min
配套附件：进出口反法兰、紧固件及进口滤网（304不锈钢材质）、电磁阀（品牌与泵配套）
泵生产商/产地：广州昕恒/靖江天力/江苏振亚
技术要求：采用远程控制启停要求与已安装就地原控制柜匹配，不需另外配置。

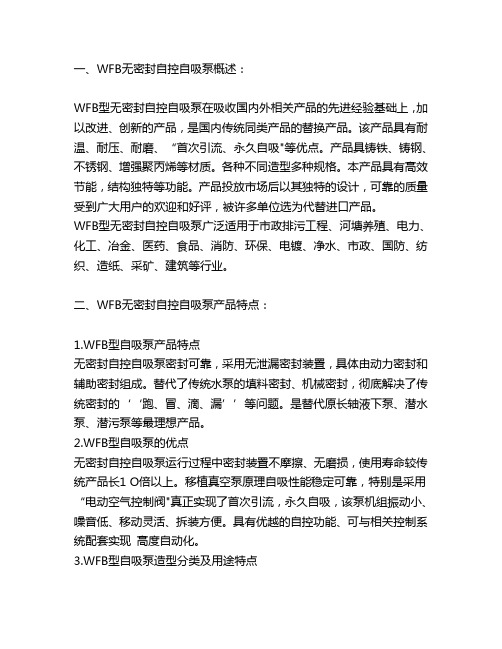

一、WFB无密封自控自吸泵概述：WFB型无密封自控自吸泵在吸收国内外相关产品的先进经验基础上，加以改进、创新的产品，是国内传统同类产品的替换产品。

该产品具有耐温、耐压、耐磨、‚首次引流、永久自吸"等优点。

产品具铸铁、铸钢、不锈钢、增强聚丙烯等材质。

各种不同造型多种规格。

本产品具有高效节能，结构独特等功能。

产品投放市场后以其独特的设计，可靠的质量受到广大用户的欢迎和好评，被许多单位选为代替进口产品。

WFB型无密封自控自吸泵广泛适用于市政排污工程、河塘养殖、电力、化工、冶金、医药、食品、消防、环保、电镀、净水、市政、国防、纺织、造纸、采矿、建筑等行业。

二、WFB无密封自控自吸泵产品特点：1.WFB型自吸泵产品特点无密封自控自吸泵密封可靠，采用无泄漏密封装置，具体由动力密封和辅助密封组成。

替代了传统水泵的填料密封、机械密封，彻底解决了传统密封的‘‘跑、冒、滴、漏’’等问题。

是替代原长轴液下泵、潜水泵、潜污泵等最理想产品。

2.WFB型自吸泵的优点无密封自控自吸泵运行过程中密封装置不摩擦、无磨损，使用寿命较传统产品长1 O倍以上。

移植真空泵原理自吸性能稳定可靠，特别是采用‚电动空气控制阀"真正实现了首次引流，永久自吸，该泵机组振动小、噪音低、移动灵活、拆装方便。

具有优越的自控功能、可与相关控制系统配套实现高度自动化。

3.WFB型自吸泵造型分类及用途特点无密封自控自吸泵有圆锥型、长方型、防爆型、户外型、推车移动型。

可根据现场的安装空间进行选择余地，防爆型适用于易燃、易爆环境、户外型配套户外电机、可在露天场合情况下使用，推车移动型，将水泵推移到您所需要的任何工作场地。

三、WFB无密封自控自吸泵配套电机功率说明：为了合理的配套电机，我们借鉴发达国家的经验，把水泵分为A、B、C 三种工况等级，该样本中的配套电机功率，是根据A级等级匹配的。

您若在B、C级工况使用，可视具体情况，适当降低配套电机功率。

行业资料：________ WFB自控自吸泵操作注意事项单位：______________________部门：______________________日期：______年_____月_____日第1 页共6 页WFB自控自吸泵操作注意事项WFB自控自吸泵操作注意事项水泵的启停1、开机前的准备(1)检查水泵、电动机及联轴器等各部联结螺丝应紧固可靠，机组零部件齐全完好。

(2)清除设备周围其它用具物品，防止机器运转时旋入内部。

(3)检查监测仪表是否齐全。

(4)检查空气止回阀电源线是否完好，空气阀应在打开位置。

(5)检查出口阀门应灵活好用，并将出口阀门打开。

(6)按水泵旋转方向进行手动盘车应轻快、均匀、灵活无异音。

(7)打开“引流口”拼帽，检查引流液是否充足，如不足，需补足后才能启动，检查后拧紧拼帽，防止漏气。

2、按动操作箱上的启泵按钮，电机运行后，操作箱上的泵运行灯亮。

3、将放气阀打开1/3，放气。

4、水泵启动正常，仔细观察压力、流量、电流、电压是否正常。

5、检查水泵、电机是否振动、发热、水泵填料漏水情况，设备有无异音。

6、运行正常后，关闭放气阀。

7、水泵停机时，先停水泵，再关出口阀门。

一般故障及排除方法故障故障原因第 2 页共 6 页排除方法电机不转1、电机已损坏；2、电源不通。

1、修复或更换电机；2、检查接通电源。

水泵不出液1、引流量不足；2、吸液端某只法兰、阀门或管路某处大量漏气；3、引流口或放空口拼帽不紧，或拼帽内没有垫圈；4、容器或液池内无液。

逐一检查，针对排除。

流程、扬程(压力)不达标1、电压过低，额定转速达不到；2、电机反转；3、底部滤网堵塞，过流不足；4、吸液端某只法兰、阀门或某处管路慢性漏气，影响水泵真空度；5、容器或液池内液量太少，时而吸进空气。

逐一检查，针对排除。

电机与水泵连接部位渗漏1、启动瞬间渗漏，正常运行后现象消失；2、运行时一直渗漏(可能是密封装置已损坏，或实际扬程、压力与该水泵参数差异大)。

wfb自吸泵操作规程
《wfb自吸泵操作规程》
一、前言
自吸泵是一种常用的输送液体的设备，适用于各种工业领域。

为了保证自吸泵的正常运行和安全操作，制定了本操作规程。

二、操作规程
1. 确认设备状态：在操作自吸泵之前，需要确认设备的状态是否正常，包括电源是否接通，各个部件是否完好，液体是否清洁等。

2. 启动设备：确认设备状态正常后，可以按照设备说明书的要求，启动自吸泵。

需要注意的是，启动时要确保周围人员不在危险区域内。

3. 调节流量和压力：根据工艺需要，可以适当调节自吸泵的流量和压力，但需注意不要超出设备的额定工作范围。

4. 停止设备：当自吸泵工作结束时，需要按照设备说明书的要求，停止设备并切断电源。

同时需要排空管道内的液体，以防止管道内残留的液体对设备造成损坏。

5. 日常维护：定期对自吸泵进行日常维护，包括清洁设备表面，检查密封件是否损坏，润滑轴承等。

6. 安全注意事项：操作自吸泵时，需要注意安全防护，避免直接接触液体，确保设备周围无障碍物等。

7. 应急措施：在自吸泵操作过程中出现异常情况时，要立即停止设备，并进行相应的应急处理，同时及时汇报有关部门。

三、结语
本操作规程的制定旨在规范自吸泵的操作，确保设备的正常运行，也提醒操作人员在操作自吸泵时要注意安全，做好日常维护工作，保证设备的长期稳定运行。

一、概述WFB系列立式特种无密封自控自吸泵，是引用国外先进技术、填补国内空白的首创产品，该产品具有耐温、耐压、耐磨、“一次引流”、“终身自吸”等多种功能。

目前生产不锈钢、氟塑料合金增强聚丙烯、铸钢、铸铁等多种材质的系列整机，不同造型共壹仟余规格。

在冶金、电力、化工、化肥、制药、石油、农药、油漆、造纸、食品、电镀、环保、消防、市政、净水、国防军工、纺织印染、采掘，选矿、民用建筑等行业中广泛应用，深受用户的好评。

二、独特的优点1．本厂采用“泵用连环式多面离心密封装置”，革除了传统水泵的填料密封、盘根密封、机械密封、彻底制服了“跑、冒、滴、漏”，是替代原各种磷氨尿泵、潜水泵、潜污泵等最理想的设备。

2．运行过程中密封装置不摩擦，无磨损，使用寿命较同类产品长10倍以上。

3．采用真空泵原理，自吸性能稳定可靠，特别是采用“电动空气控制阀”，真正实现了“一次引流、终身自吸”。

4．振动小、噪音低，移动灵活、拆卸简便、易于安装、不需地脚固定。

5．具有优越的自控功能，可与高科技领域和高度自动化系统配套使用。

6.可以输送含固体颗粒的混合液体，特别适用于钢铁厂氧化铁皮水、电厂灰浆水、输煤专业污水输送。

7.可配套蒸汽盘管伴热，输送低温稠化类介质，特别适用于原油及含沙量较大的污油输送。

三、不同造型的用途特点长方型、圆锥型为您提供了不同安装形式的选择余地；防爆型适用于易燃助安全的立体户外罩，在露天作业的情况下，有效的防雨、防雾、防潮、防湿推移到您所需要的任何工位上作业。

四、关于配套电机功率的说明易爆环境；户外型借推车移动型可将水泵为了合理的配套电机，我们借鉴发达国家的先进经验，把水泵分为A、B、C三种工况适应等。

本说明书中配套的电机功率，是根据A级等级匹配的。

您如在B、C 级工况使用，可根据具体情况，相应降低配套电机功率。

A级工况条件：连续运行，吸程、流量、扬程三项性能均需达标(选定型号规定的标准)；B级工况条件：连续运行，三项性能只须两项达标。

WFB自控自吸泵操作注意事项模版第一章：安全操作注意事项1.1 在操作自控自吸泵之前，必须了解并遵守相关的安全规定和操作规程。

1.2 操作人员必须熟悉自控自吸泵的结构、性能、使用方法和维护保养等操作要求。

1.3 操作自控自吸泵时，必须佩戴个人防护装备，包括安全帽、耳塞、护眼镜等。

1.4 在操作自控自吸泵时，必须确保周围环境安全和整洁，防止发生意外事故。

1.5 操作人员必须经过专业培训，并持有相应的操作证书或资质。

第二章：操作步骤注意事项2.1 在操作自控自吸泵之前，必须先检查设备的工作状态和周围环境，确保无隐患。

2.2 操作人员必须熟悉自控自吸泵的启动、停止和调试等操作步骤。

2.3 在启动自控自吸泵之前，必须先检查电气控制系统和工作电路是否正常，防止发生电器故障。

2.4 在操作自控自吸泵时，必须按照标准的操作程序和要求进行，不得随意更改或省略任何步骤。

2.5 在停止自控自吸泵之前，必须先关闭电源，并进行必要的维护保养工作。

第三章：维护保养注意事项3.1 在维护保养自控自吸泵之前，必须先关闭电源，并确保设备停止运行。

3.2 维护保养人员必须具备相关的维修技术和操作经验，且经过专业培训。

3.3 在维护保养自控自吸泵时，必须按照设备制造商提供的维修手册和操作指南进行，不得随意更改或省略任何步骤。

3.4 维护保养人员必须定期检查设备的工作状态和性能，及时发现和处理故障，防止设备损坏或事故发生。

3.5 在进行维护保养时，必须使用合适的工具和设备，确保操作安全和维修质量。

第四章：故障排除注意事项4.1 在故障排除自控自吸泵之前，必须先关闭电源，并确保设备停止运行。

4.2 故障排除人员必须具备相关的维修技术和操作经验，且经过专业培训。

4.3 在故障排除自控自吸泵时，必须按照设备制造商提供的故障排除手册和操作指南进行，不得随意更改或省略任何步骤。

4.4 故障排除人员必须仔细分析并判断故障的原因，然后采取合适的措施进行修复。

自吸泵技术说明一、概述WFB系列立式特种无密封自控自吸泵，是引用国外先进技术、填补国内空白的首创产品，该产品具有耐温、耐压、耐磨、“一次引流”、“终身自吸”等多种功能。

目前生产不锈钢、氟塑料合金增强聚丙烯、铸钢、铸铁等多种材质的系列整机，不同造型共壹仟余规格。

在冶金、电力、化工、化肥、制药、石油、农药、油漆、造纸、食品、电镀、环保、消防、市政、净水、国防军工、纺织印染、采掘，选矿、民用建筑等行业中广泛应用，深受用户的好评。

二、独特的优点1．本厂采用“泵用连环式多面离心密封装置”，革除了传统水泵的填料密封、盘根密封、机械密封、彻底制服了“跑、冒、滴、漏”，是替代原各种磷氨尿泵、潜水泵、潜污泵等最理想的设备。

2．运行过程中密封装置不摩擦，无磨损，使用寿命较同类产品长10倍以上。

3．采用真空泵原理，自吸性能稳定可靠，特别是采用“电动空气控制阀”，真正实现了“一次引流、终身自吸”。

4．振动小、噪音低，移动灵活、拆卸简便、易于安装、不需地脚固定。

5．具有优越的自控功能，可与高科技领域和高度自动化系统配套使用。

6.可以输送含固体颗粒的混合液体，特别适用于钢铁厂氧化铁皮水、电厂灰浆水、输煤专业污水输送。

7.可配套蒸汽盘管伴热，输送低温稠化类介质，特别适用于原油及含沙量较大的污油输送。

三、不同造型的用途特点长方型、圆锥型为您提供了不同安装形式的选择余地；防爆型适用于易燃助安全的立体户外罩，在露天作业的情况下，有效的防雨、防雾、防潮、防湿推移到您所需要的任何工位上作业。

四、关于配套电机功率的说明易爆环境；户外型借推车移动型可将水泵为了合理的配套电机，我们借鉴发达国家的先进经验，把水泵分为A、B、C三种工况适应等。

本说明书中配套的电机功率，是根据A级等级匹配的。

您如在B、C级工况使用，可根据具体情况，相应降低配套电机功率。

A级工况条件：连续运行，吸程、流量、扬程三项性能均需达标(选定型号规定的标准)；B级工况条件：连续运行，三项性能只须两项达标。

ISO9001国际质量体系认证企业ISO9001 QUALITY MANAGEMENT SYSTEM CERTIFICATED ENTERPRISEAWFB型无密封自控自吸泵TYPE AWFB SELF-CONTROLLING SELF-PRIMING PUMPWITHOUT SEALING安装使用说明书INSTALLATION AND SERVICE MANUAL上海阿波罗机械制造有限公司SHANGHAI APPOLLO MACHINERY MANUFACTURING INC.一、Brief introduction概述Type AWFB self-controlling self-priming pump without sealing is a kind of single-level or multi-level radial vertical pump which is a new product developed by our company by introducing advanced foreign technology.AWFB型无密封自控自吸泵为立式单级或多级径向剖分式，是引进国外先进技术、消化吸收、研制开发的新产品。

Type AWFB self-controlling self-priming pump without sealing is mainly used for transferring clean or waste, neutral or corrosive liquid, especially for transferring the thick liquid with much impurity, waste water of power plant and coal transferring work.AWFB型无密封自控自吸泵适用于清洁或污染，中性或腐蚀性的，特别适用于杂质较多，粘稠性液体输送，电厂灰浆水，输煤专业污水使用。

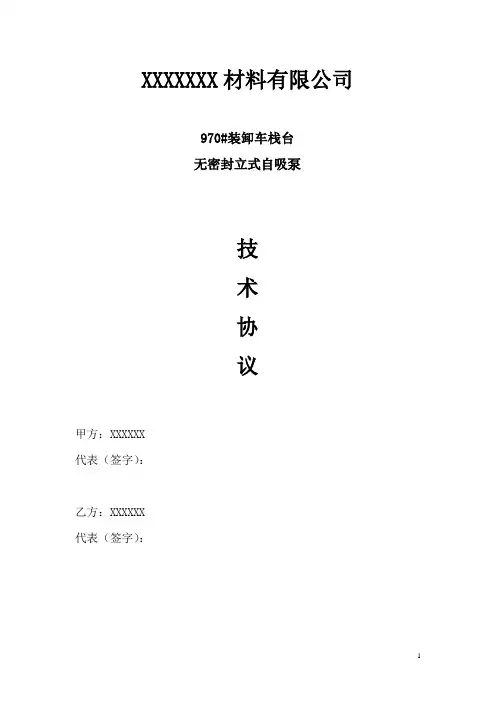

XXXXXXX材料有限公司970#装卸车栈台无密封立式自吸泵技术协议甲方：XXXXXX代表（签字）：乙方：XXXXXX代表（签字）：技术协议甲方：XXXXXX有限公司乙方：XXXXX造有限公司一、XXXXX有限公司（以下简称甲方）与XXXXX造有限公司（以下简称乙方），就无密封立式自吸泵的采购达成如下协议：1、泵类型：立式无密封自控自吸泵2、技术指标泵流量Q=30m3/h扬程H=25m电机功率N=18.5Kw转速n=2900r/min电机防护等级：IP54绝缘等级：F防爆等级：DIIBT43、使用工况条件3.1、泵送介质：98%浓硫酸；3.2、介质温度：常温3.3、数量：1台二、乙方泵选型及主要性能参数1、泵型号：80WFB-E22、主要性能参数流量Q=35m3/h扬程H=25m配套电机型号：YB160L-2 功率N=18.5Kw泵转速n=2900r/min电机防护等级：IP54绝缘等级：F防爆等级：DIIBT4泵进口公称直径80mm泵出口公称直径65mm材质：Q235数量：1台3、泵类型：立式无密封自控自吸泵4、技术指标泵流量Q=30m3/h扬程H=25m电机功率N=11Kw转速n=2900r/min电机防护等级：IP54绝缘等级：F防爆等级：DIIBT45、使用工况条件3.1、泵送介质：31%原料浓盐酸；3.2、介质温度：常温3.3、数量：1台三、乙方泵选型及主要性能参数1、泵型号：80WFB-E22、主要性能参数流量Q=35m3/h扬程H=25m配套电机型号：YB160M1-2 功率N=11Kw泵转速n=2900r/min电机防护等级：IP54绝缘等级：F防爆等级：DIIBT4泵进口公称直径80mm泵出口公称直径65mm材质：氟塑料数量：1台3、泵类型：立式无密封自控自吸泵4、技术指标泵流量Q=30m3/h扬程H=25m电机功率N=11Kw转速n=2900r/min电机防护等级：IP54绝缘等级：F防爆等级：DIIBT45、使用工况条件3.1、泵送介质：32%液碱；3.2、介质温度：常温3.3、数量：1台四、乙方泵选型及主要性能参数1、泵型号：80WFB-E22、主要性能参数流量Q=35m3/h扬程H=25m配套电机型号：YB160M2-2 功率N=15Kw泵转速n=2900r/min电机防护等级：IP54绝缘等级：F防爆等级：DIIBT4泵进口公称直径80mm泵出口公称直径65mm材质：不锈钢数量：1台3、泵类型：立式无密封自控自吸泵4、技术指标泵流量Q=40m3/h扬程H=40m电机功率N=15Kw转速n=2900r/min电机防护等级：IP54绝缘等级：F防爆等级：DIIBT45、使用工况条件3.1、泵送介质：甲醇；3.2、介质温度：常温3.3、数量：1台五、乙方泵选型及主要性能参数1、泵型号：80WFB-B-22、主要性能参数流量Q=40m3/h扬程H=40m配套电机型号：YB160M2-2 功率N=15Kw泵转速n=2900r/min电机防护等级：IP54绝缘等级：F防爆等级：DIIBT4泵进口公称直径80mm泵出口公称直径65mm材质：不锈钢数量：1台三、泵特点及优点1、WFB型无密封自控自吸泵系我公司专利产品；2、采用电动空气控制阀，一次引流，终身自吸；3、采用付叶轮动力轴封形式，因无相对接触面，所以无相对摩擦，无磨损，革除了传统水泵填料轴封和机械密封，彻底杜绝了泵“跑、冒、滴、漏”现象，从而大大降低了由于磨损造成的维护费用。
