施工规范——管道及布放线缆一、管道材料选择和施工要求1、水平子系统水平子系统的走线管道由两部分构成：一部分是每层楼内放置水平传输介质的总线槽，另一部分是将传输介质引向各房间信息接口的分线管或线槽。
从总线槽到分线槽或线管需要有过渡连接。
总线槽要求宽度与高度的比例为3:1，在线槽中放置的双绞线应不超过三层。
在线槽中放置的双绞线密度过大会影响底层双绞线的传输性能。
水平线槽一般有多处转弯，在转弯处应留有足够大的空间以保证双绞线有充分的弯曲半径。
根据EIA/TIA569标准，超五类4对非屏蔽双绞线的弯曲半径应不小于线径的8倍。
最新的标准认为，弯曲半径大于线径的4倍已可以满足传输要求了。
但有一点是重要的，即保持足够大的弯曲半径可以保证系统的传输性能。
在水平线槽的转弯处，应有垫衬以减小拉线时的摩擦力。
水平子系统线槽或线管应采用镀锌铁槽或铁管。
双绞线和光纤对安装有不同的要求，双绞线垂直放置于竖井之内，由于自身的重量牵拉，日久之后会使双绞线的绞合发生一定程度的改变，这种改变对传输语音的三类线来说影响不是太大，但对需要传输高速数据的超五类线，这个问题是不能被忽略的，因此设计垂直竖井内的线槽时应仔细考虑双绞线的固定。
双绞线的固定时的力的大小是应该受到重视的一种技巧，如果扎线太紧可能会降低NEXT值，从而影响线缆的传输性能。
缆线的敷设和保护方式检验缆线一般应按下列要求敷设：缆线的型式、规格应与设计规定相符。
缆线的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受外力的挤压和损伤。
缆线两端应贴有标签，应标明编号，标签书写应清晰，端正和正确。
标签应选用不易损坏的材料。
缆线终接后，应有余量。
交接间、设备间对绞电缆预留长度宜为0.5~1.0m，工作区为10~30mm；光缆布放宜盘留，预留长度宜为3~5m，有特殊要求的应按设计要求预留长度。
缆线的弯曲半径应符合下列规定：（1）非屏蔽4对对绞线电缆的弯曲半径应至少为电缆外径的4倍；（2）屏蔽4对对绞线电缆的弯曲半径应至少为电缆外径的6~10倍；（3）主干对绞电缆的弯曲半径应至少为电缆外径的10倍；（4）光缆的弯曲半径应至少为光缆外径的15倍。
高压电缆接线规范篇一：电气设备系统布线规范电气设备系统布线规范1．目的和分类1.1 合适的布线（包括线缆选择与布敷、屏蔽连接与工艺）可以有效地减少外部环境对信号的干扰以及各种线缆之间的相互干扰，提高设备运行的可靠性。
同时，也便于查找故障原因和维护工作，提高产品的可用性。
1.2线缆大致分成以下几种类型：A类：敏感信号线缆 B类：低压信号线缆 D类：辅助电路配电电缆 E类：主电路配电电缆1.3 A类指各种串行通信（如以太网、RS485等）电缆、数据传输总线、ATC天线和通信电缆，无线电、以及各类毫伏级（如热电偶、应变信号等）信号线。
1.4 B类指5V、±15V、±24V、0～10mA、4～20mA等低压信号线（如各种传感器信号、同步电压等）以及广播音频、对讲音频电缆。
1.5 D类指220/400V、连接各种辅助电机、辅助逆变器的电缆。
1.6 E类指额定电压3kV（最大3600V）以下，500V以上的电力电缆。
1.7 这4类信号中，就易被干扰而言，按A→E的顺序排列，A 类线最易被干扰；就发射的电磁骚扰而言，按E→A的顺序排列，E类发射的骚扰最强。
2．线缆选择的基本原则2.1 应选择阻燃、无卤（或低卤）、无毒的绝缘线缆，线缆应具备良好的拉伸强度、耐磨损性和柔软性，以适应振动冲击的环境。
2.2 根据信号的电压等级、额定电流、预期短路电流、频率、环境条件、电磁兼容性要求及预期寿命来选择电缆的型号和规格。
线缆应符合TB/T 1484的要求。
2.3 配电电缆截面积按发热条件选择，负载电流必须小于允许载流量（安全载流量）。
2.4 电缆以线芯长期允许工作温度分成：A组（不超过100℃）和B组（不超过125℃）。
2.5 交流系统中，电缆的额定电压至少应等于系统的标称电压；直流系统中，该系统的标称电压应不大于该电缆额定电压的1.5倍。
2.6 [T]同轴电缆的抗干扰性能较好，传输距离长，可用作视频、射频信号的电缆。
弱电线缆布放标准
（1）总体要求
机柜内部电缆的布放，走向及路由应该清晰、易识别。
电缆的布放应该整齐美观。
电缆的两端需要有明显标志。
电缆不能错插或者漏插。
可以进行固定的电缆插头部位都需要用锁片等装置锁紧。
信号线和强电流的电缆必须分开绑扎以防止对信号的传递产生干扰。
电缆布线时的弯脚处均应圆滑过渡，电缆弯曲半径不应该小于电缆线材直径8 倍。
布线时机柜内的多余电缆应该整理整齐后绑扎在机柜的侧面走线横梁上。
所有捆扎电缆的线扣排列方向一致，线扣的捆扎为60mm 的均匀间距。
（2）网线直接用水晶头端接时，必须按照标准568B 接法及规范压接水晶头，要求如下图;
网线接头
（3）通信线缆布放不能承重或受到外力的挤压和损伤。
穿放线缆时，拉线用力应适度，不得野蛮施工。
穿线过程中，特别是在与金属管、转线盒等断面接触时，应做好防护措施，保护好线缆护套层。
线缆敷设后应平直、无扭转弯、无过度弯曲、无机械损伤。
线缆敷设安装过程中，应严格控制牵引张力和曲率半径要求，避免出现打圈现象，如图:
光缆弯曲半径过小
（4）熔接好的光纤整齐盘储在光纤配线架或熔接盒内，金属加强芯与接头盒底座连接应牢固。
确保光缆的受力点集中在外皮和金属加强芯上，内部的纤芯不能受力。
面板上的光耦合器（光法兰）需固定牢靠，不能松动。
安装效果如下图:
光缆熔接盒以及光缆固定
（5）供电电缆规格应符合规定，排列整齐，无机械损伤，导线无断股、扭绞和死弯，与绝缘子固定可靠，交流电的保护接地连接稳固，金具规格应与导线规格适配，线缆连接处做好防水。

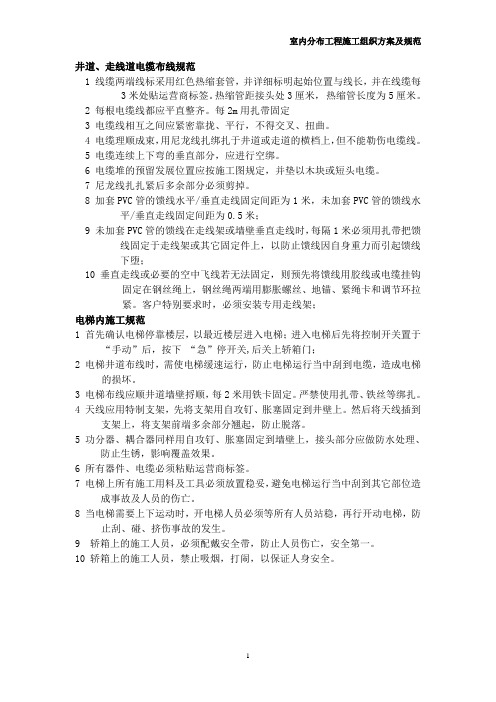

室内分布工程施工组织方案及规范井道、走线道电缆布线规范1 线缆两端线标采用红色热缩套管，并详细标明起始位置与线长，并在线缆每3米处贴运营商标签。
热缩管距接头处3厘米，热缩管长度为5厘米。
2 每根电缆线都应平直整齐。
每2m用扎带固定3 电缆线相互之间应紧密靠拢、平行，不得交叉、扭曲。
4 电缆理顺成束，用尼龙线扎绑扎于井道或走道的横档上，但不能勒伤电缆线。
5 电缆连续上下弯的垂直部分，应进行空绑。
6 电缆堆的预留发展位置应按施工图规定，并垫以木块或短头电缆。
7 尼龙线扎扎紧后多余部分必须剪掉。
8 加套PVC管的馈线水平/垂直走线固定间距为1米，未加套PVC管的馈线水平/垂直走线固定间距为0.5米；9 未加套PVC管的馈线在走线架或墙壁垂直走线时，每隔1米必须用扎带把馈线固定于走线架或其它固定件上，以防止馈线因自身重力而引起馈线下堕；10垂直走线或必要的空中飞线若无法固定，则预先将馈线用胶线或电缆挂钩固定在钢丝绳上，钢丝绳两端用膨胀螺丝、地锚、紧绳卡和调节环拉紧。
客户特别要求时，必须安装专用走线架；电梯内施工规范1 首先确认电梯停靠楼层，以最近楼层进入电梯；进入电梯后先将控制开关置于“手动”后，按下“急”停开关,后关上轿箱门；2 电梯井道布线时，需使电梯缓速运行，防止电梯运行当中刮到电缆，造成电梯的损坏。
3 电梯布线应顺井道墙壁捋顺，每2米用铁卡固定。
严禁使用扎带、铁丝等绑扎。
4 天线应用特制支架，先将支架用自攻钉、胀塞固定到井壁上。
然后将天线插到支架上，将支架前端多余部分翘起，防止脱落。
5 功分器、耦合器同样用自攻钉、胀塞固定到墙壁上，接头部分应做防水处理、防止生锈，影响覆盖效果。
6 所有器件、电缆必须粘贴运营商标签。
7 电梯上所有施工用料及工具必须放置稳妥，避免电梯运行当中刮到其它部位造成事故及人员的伤亡。
8 当电梯需要上下运动时，开电梯人员必须等所有人员站稳，再行开动电梯，防止刮、碰、挤伤事故的发生。

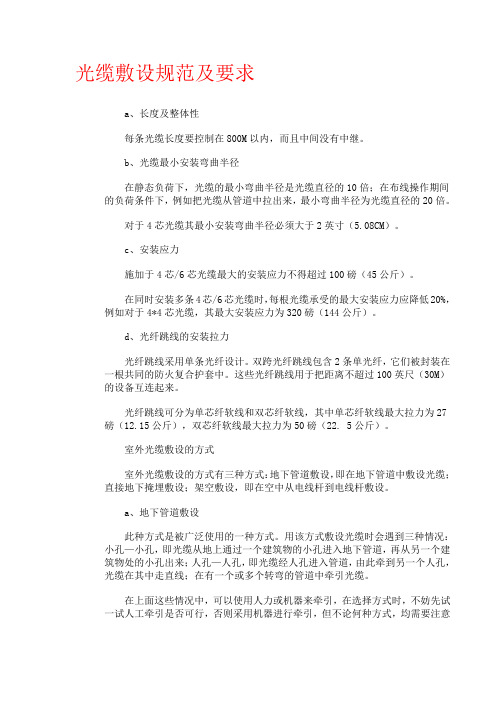

光缆敷设规范及要求a、长度及整体性每条光缆长度要控制在800M以内，而且中间没有中继。
b、光缆最小安装弯曲半径在静态负荷下，光缆的最小弯曲半径是光缆直径的10倍；在布线操作期间的负荷条件下，例如把光缆从管道中拉出来，最小弯曲半径为光缆直径的20倍。
对于4芯光缆其最小安装弯曲半径必须大于2英寸（5.08CM）。
c、安装应力施加于4芯/6芯光缆最大的安装应力不得超过100磅（45公斤）。
在同时安装多条4芯/6芯光缆时，每根光缆承受的最大安装应力应降低20%，例如对于4*4芯光缆，其最大安装应力为320磅（144公斤）。
d、光纤跳线的安装拉力光纤跳线采用单条光纤设计。
双跨光纤跳线包含2条单光纤，它们被封装在一根共同的防火复合护套中。
这些光纤跳线用于把距离不超过100英尺（30M）的设备互连起来。
光纤跳线可分为单芯纤软线和双芯纤软线，其中单芯纤软线最大拉力为27磅（12.15公斤），双芯纤软线最大拉力为50磅（22. 5公斤）。
室外光缆敷设的方式室外光缆敷设的方式有三种方式：地下管道敷设，即在地下管道中敷设光缆；直接地下掩埋敷设；架空敷设，即在空中从电线杆到电线杆敷设。
a、地下管道敷设此种方式是被广泛使用的一种方式。
用该方式敷设光缆时会遇到三种情况：小孔—小孔，即光缆从地上通过一个建筑物的小孔进入地下管道，再从另一个建筑物处的小孔出来；人孔—人孔，即光缆经人孔进入管道，由此牵到另一个人孔，光缆在其中走直线；在有一个或多个转弯的管道中牵引光缆。
在上面这些情况中，可以使用人力或机器来牵引，在选择方式时，不妨先试一试人工牵引是否可行，否则采用机器进行牵引，但不论何种方式，均需要注意光缆安装弯曲半径、安装应力等规范。
在选择能够使用的管道时要注意所选的管道能够保证每条光缆长度在800M 之内，同时和电力管道必须至少有8CM混凝土或30CM的压实土层隔开。
b、直接地下掩埋敷设该方式适合于距离较远并且之间没有可供架空的便利条件时采用，掩埋深度起码要低于地面0.5M，或应符合本地城管部门有关法规规定的深度。
电源线、信号线布线规范及设备接电要求1.电源线、地线布放按施工图指引的路由和方向布放，在水平和垂直位置，电缆布放要平直不弯曲，绑扎要整齐、松紧要适度，转弯的地方要弯位适当、整齐、美观；电缆在走线槽中应布放顺直，无明显纽绞和交叉，电缆拐弯半径不应小于4cm。
；布放的电源线、地线一定要采用整段铜芯材料，必须是整条线料，严禁电缆中间接头。
设备地线、电源线余长要剪除，不能盘绕。
2.设备电源线、地线的线径需满足设备配电要求。
设备所配的电源线不宜剪除，允许盘绕。
机柜间有等电位连接要求时，等电位线应连接正确可靠。
3.电源线、地线现场压接线鼻时，应焊接或压接牢固。
电源线、地线线鼻和接线端子处无露铜现象，电源线、地线按规范填写标签并粘贴整齐可靠。
4.如传输设备有主备两路电源的，不可接线在同一电源开关上。
电源线、工作地、保护地线两端标签应清晰、正确。
5.保护地线接地方式、地阻值应符合基站联合接地电阻≤5欧姆。
6.电源线、地线与信号线分开布放，做到“三线”分离，距离不小于5cm。
双层走线架应将电源线与信号线分层布放。
电源线、地线与设备、整流机柜连接应牢固。
在露出外面的电源线应套有波纹管或绝缘套管保护。
7.电源整流柜处的传输设备（含IPRAN设备）供电端子应有明显标记，有2次下电开关时要接在2次下电的开关上，防止基站断电时或还能为传输设备供电一段时间。
8.数据接入、基站等接入类设备取电要接在一次下电端子上，保障重要设备业务安全。
9.将ODF、DDF设备直接引保护地线到设备，再由设备统一引一条保护地线到保护地线排。
光缆加强芯必须直接引地线到地线排。
所有接地地线的线径要求大于或等于16平方毫米。
10.电缆颜色要符合规定：蓝色接－48V，红色接GND，黄色或绿色接保护地。
11.设备风扇转动正常，电源线不能布放在散热孔上。
电源线的绑扎不能影响风扇防尘网的拔出，各内部电源线不应防碍正常维护工作。
12.2M线布线应整齐、美观，绑扎工艺良好，出机柜外1米内不应交叉和折线，机柜内2M线应绑在机柜走线区的固定梁上。
电缆安装安全技术操作规程范文一、引言电缆是供电、通信和控制系统中的重要组成部分，它们的安装质量和安全性直接关系到整个系统的正常运行和使用寿命。
为了确保电缆的安全安装和使用，本规程制定了电缆安装的技术操作规程，以指导操作人员安全、高效地进行电缆安装工作。
二、前期准备1. 目标和任务在电缆安装之前，要明确待安装电缆的类型、规格、用途和安装位置，确保与设计要求一致。
明确安装任务目标，做好工作计划和安排。
2. 工具和设备准备根据安装任务的要求，选择适当的工具和设备。
工具应符合国家标准或行业标准，检查工具的完好程度和安全性能。
设备包括起重设备、运输车辆等，必须符合相关安全标准及操作规程要求。
3. 防护措施在安装电缆前，要对安装现场进行评估，并作出相应的防护措施。
包括但不限于：严格执行安全操作规程，设置警示标志，划定安全区域，并保持室内通风良好。
对有限空间、高处作业等特殊情况，要采取专门的安全防护措施。
三、施工操作1. 材料验收电缆及相关的附件材料要进行验收，按照技术规范和设计要求进行检查。
检查项目包括电缆规格、长度、外观质量、绝缘电阻等。
验收合格的材料方可投入使用。
2. 布线方案根据设计要求和技术规范，制定电缆布线方案。
包括各个电缆线路的走向、敷设位置、支架间距等。
合理的布线方案能够保证电缆安装的质量，避免电缆之间相互干扰。
3. 排除隐患在进行电缆安装前，要排除施工区域内的安全隐患。
例如，检查是否有可燃物品、易燃气体等，若存在要及时处理。
对有机械设备、管线等设施要进行合理和安全的隔离。
4. 线路敷设在进行电缆线路敷设时，要按照布线方案进行。
保持线路的合理弯曲半径，不得过小。
同时，要避免电缆遭受外力撞击或挤压。
电缆直埋敷设时，必须符合规范要求的埋深，以免受到外界破坏。
5. 接地装置电缆安装中的接地装置是非常重要的一环。
接地要符合国家电气安装标准及相关技术规范，接地电阻要符合设计要求。
接地电极应符合规定长度和材质，并能够确保接地电阻稳定可靠。
电缆装配工艺要求电子设备系统、分系统之间电气连接用的连接电缆，是由各种绝缘电线、屏蔽线和电连接器组成。
由于很多电缆工作在电子机箱、机柜的外面，没有固定安装，易受各种机械损伤，破坏电气连接，因此，电缆装配有其特殊要求。
1线扎的加工工艺电子设备的电气连接主要依靠各种规格的导线来实现。
在一些较复杂的电子设备中，连接的导线多且复杂，如果不加任何整理，就会显得十分混乱，即不美观也不便于查找。
为了简化装配结构，减少占用空间，便于检查、测试和维修等，常常在产品装配时，将相同走向的导线绑扎成一定形状的线扎〔又称线把、线束〕。
采用这种方式，可以将布线和产品装配分开，便于专业生产，减少错误，从而提高整机装配的安装质量。
1.1线扎的走线要求①不要将信号线和电源线捆绑在一起，以防止信号相互干扰。
②输入、输出的导线不要排在一个线束内，以防止信号回授。
假设必须排在一起时，应使用屏蔽导线。
射频电缆不排在线束内，应单独走线。
③导线束不要形成回路，以防止磁力线通过环形线，产生磁、电干扰。
④接地点应尽量集中在一起，以保证它们是可靠的同位地。
⑤导线束应远离发热体并且不要在元器件上方走线，以免发热元器件破坏导线绝缘层及增加更换元器件的难度。
⑥尽量走最短距离的路线，转弯处取直角以及尽量在同一平面内走线。
1.2扎制线扎的要领①扎线前，应先确认导线的根数和颜色，以防止扎制时遗漏导线，同时便于检查线扎的错误。
②线扎拐弯处的半径应比线束直径大2倍以上。
③导线长短要合适，排列要整齐。
从线扎分支处到焊点间应有10～30mm的余量，扎制导线时不要拉得过紧，以免因振动将导线或焊盘拉断。
④不能使受力集中在一根导线上。
多根导线扎制时，如果只用力拉其中的一根线，力量就会集中在导线的细弱处，导线就可能被拉断。
另外，当力量集中在导线的连接点时，可能会造成焊点脱裂或拉坏与之相连的元器件。
⑤扎线时松紧要适当。
太紧可能损伤导线，同时也造成线束僵硬，使导线容易断裂。
太松会失去线扎的效果，造成线束松散或不挺直。
线路施工工艺标准7。
1管道施工7。
1。
1管道施工的原则小区管道施工应符合现行国家标准《通信管道工程施工及验收规范》（GB 50374-2006）的有关规定，管道路由（位置)合理，距离最短,小区内管道一般为1孔，小区接入管道可规划2孔,管道建筑形式宜采用塑料管道。
住宅小区及商住楼等建筑红线内的管道施工应符合信息产业部、建设部联合下发的《关于进一步规范住宅小区及商住楼通信管线及通信设施建设的通知》（信部联规[2007]24号)要求。
管道深度(管顶至路面）:(1）绿化带、草坪≥50cm;（2）一般路面≥70cm。
管道宽度：便于放管施工操作.材料质量：指定厂家或甲供材,质量符合标准（管材无变形及其他明显缺陷)。
7。
1。
2管道施工注意事项在绿化上开挖应把草皮放置阴凉处，沟槽开挖不宜过宽、建筑垃圾不得乱堆乱放，应做到及时开挖及时恢复，绿化要及时浇水保养。
水泥路面开挖时必须先用切割机切开缝再破路面且不宜过宽。
管道敷设后及时夯实、修复、现场清理干净。
车行道一定要注意混凝土标号达到要求。
共用管道要注意走线位置，及时回复原状。
尤其是槽式管道。
遇到障碍造成管道埋深不够时，可采取水泥包封、钢管敷设等特殊处理措施。
现场材料尽量堆放在较为隐蔽、不妨碍交通、通行的地方。
材料堆放有序、整齐。
7。
1。
3小区及商住楼建筑地下通信管道建设要求1)、地下通信管道应纳入住宅小区及商住楼整体地下设施管线的规划，应与住宅小区及商住楼道路同步建设,并应符合下列规定：1 地下通信管道在穿越道路、小桥等地段时，应采用预埋敷设方式。
2 地下通信管道应与信息提供商主干管道、交接箱引上管相衔接.3 地下通信管道的路由宜以通信业务接入点为中心向外辐射,应选择在人行道、人行道旁绿化带及车行道下。
4 地下通信管道应与高压电力管、热力管、燃气管保持安全的距离，并宜靠近通信业务量较大的道路一侧。
5 通信管道不应选在易受到强烈振动的地段。
2）、地下通信管道的管孔数应按远期光缆条数、规格和管群组合类型及备用孔数确定。
