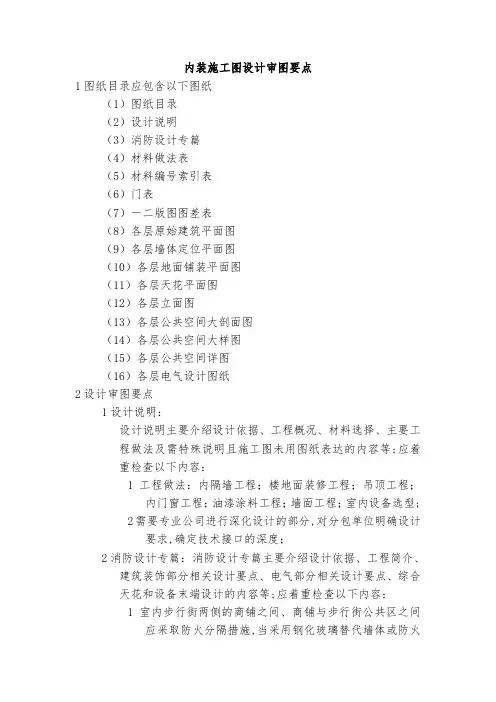

内装施工图设计审图要点
1图纸目录（应包含以下图纸）
（1）图纸目录
（2）设计说明
（3）消防设计专篇
（4）材料做法表
（5）材料编号索引表
（6）门表
（7）一二版图图差表
（8）各层原始建筑平面图
（9）各层墙体定位平面图
（10）各层地面铺装平面图
（11）各层天花平面图
（12）各层立面图
（13）各层公共空间大剖面图
（14）各层公共空间大样图
（15）各层公共空间详图
（16）各层电气设计图纸
2设计审图要点
（1）设计说明：
设计说明主要介绍设计依据、工程简况、材料选择、主要工
程做法及需特殊说明且施工图未用图纸表达的内容等。应着
重检查以下内容：
1）工程做法：内隔墙工程；（楼）地面装修工程；吊顶工程；内门窗工程；油漆涂料工程；墙面工程；室内设备
选型。
2）需要专业公司进行深化设计的部分，对分包单位明确设计要求，确定技术接口的深度；
（2）消防设计专篇：消防设计专篇主要介绍设计依据、工程简介、建筑装饰部分相关设计要点、电气部分相关设计要点、
综合天花和设备末端设计的内容等。应着重检查以下内容：
1）室内步行街两侧的商铺之间、商铺与步行街公共区之间
应采取防火分隔措施，当采用钢化玻璃替代墙体或防火玻璃进行分隔时，应符合下列要求：
a.钢化玻璃的高度不宜大于4.0m，玻璃的上檐至楼
板处应采用耐火极限不小于2h的不燃材料封堵，其
封堵材料在店铺内侧应与玻璃平齐；店铺内侧距钢
化玻璃300mm范围内，不得有任何建筑类装饰，店
铺内侧玻璃表面也不得安装任何凸起的装饰物，以
免影响自动喷水冷却系统保护钢化玻璃；
b.喷头安装位置必须设置吊顶，吊顶宽度不得小于
500mm。喷头应安装在店铺内侧吊顶下方，边墙型喷
头溅水盘与吊顶的距离不应小于100mm，且不应大
于150mm。喷头间距不应大于 2 m，也不宜小于 1.8
m，与玻璃的水平距离不应大于 300 mm。
2）工程装饰防火封堵具体节点：
a.消火栓封堵形式，见图纸消火栓做法详图。
b.店招封堵形式，见图纸店招详图。
c.吊顶内防火封堵及消火栓防火封堵基层选用符合
消防规范的耐火材料。
3）主要检查建筑装饰材料的安全性能。
a.大商业（不含酒店）顶棚、地面、隔断均采用防
火等级达到B1级及B1级以上装修材料。
b.中庭栏板应承受水平荷载不小 1.0kn/m，栏杆构
造节点需满足受力要求。
c.中庭栏板玻璃应采用钢化夹胶玻璃，栏板的防护
高度不小于1.2M，且扶手防护高度不小于1.1M。（高
度指可踏面至栏板（或栏杆扶手）上沿总高度）
d.自动扶梯外必须设置安全玻璃护栏，栏板玻璃应
采用钢化夹胶玻璃，玻璃栏板的防护高度不小于
1.2M。栏杆转角交接处不得出现尖角。
4）电气部分相关设计要点
a.吊装及壁装诱导照明，工程灯具选用符合相关国
家消防规范专业灯具，电源采用一次设计预留的双
电源箱供电，可实现消防联动。
b.地面诱导照明，工程采用“集中电源集中控制型
消防应急疏散指示”系统，系统符合《GB17945-2000》
消防应急灯具国家规范。
c.应急照明，工程应急照明灯具均选用瞬时点亮的
节能灯或卤素灯；照明电源采用一次设计预留的双
电源箱供电，可实现消防联动。
d.管线安装，非消防负荷选用低烟无卤型阻燃线缆，
消防负荷（含应急照明）应选用低烟无卤型阻燃耐
火线缆（消防部门有特殊要求的需注明）。消防照
明支线穿钢管应做防火处理，由接线盒至吊顶灯具
一段线路穿铜质耐火波纹管，普通照明支线穿铜管
暗敷（照明）在吊顶内。
e.装饰灯带布置必须满足“见光不见灯”要求，发
光灯具的灯杯、光源及与之配套的电子设备等必须
为集团材料供方品牌库产品。
3）综合天花、设备末端设计
a.各系统设备管线是否冲突；
b.各系统设备末端在图纸内是否有重叠；
c.消防喷淋系统与照明系统点位是否符合安全距
离。
d.手动报警（带插孔电话）系统、消防广播系统安
装位置是否合理。
（3）材料做法表、材料编号索引表：
材料做法表，应由以下几部分组成：装饰面层类、灯具类、洁具/五金/定制类。应着重检查以下内容：
1）装饰面层材料类：材料名称、材料属性描述、燃烧性能、使用部位、做法索引；
2）灯具类材料：灯具代号、名称、规格尺寸、材质、光源、功率、色温、使用部位；
3）洁具、五金、定制类材料：材料名称、规格尺寸、材质、颜色。
（4）门表：
门表，应由以下几部分组成，应着重检查以下内容：类别、名称、原建筑编号、室内设计编号、防火等级、洞口尺寸、使用部位等内容。
（5）一二版图图差表：
应着重检查以下内容：
1）图纸尺寸差异；
2）装饰面材差异；
3）内部构造差异；
4）机电末端点位数量及位置差异。
（6）各层原始建筑平面图：
1）现场建筑轴网、柱、内外墙等基础构件；
2）建筑面积；
3）注明建筑层高、板底标高、梁底标高、消防设备的管底标高；
4）变形缝位置；
5）原有隔墙类型及厚度；
6）门窗位置及开启方向；
7）防火分区示意图及分区面积；
8）电梯、自动扶梯及步道、楼（爬）梯位置及上下方向示意和编号索引；
（7）各层墙体定位平面图：
1）室内外墙体和管井的定位尺寸、墙体厚度与材料种类；
2）室内外门窗洞定位尺寸、洞口宽度与高度尺寸、材料种类、门窗编号；
3）楼梯、自动扶梯、平台、台阶、坡道等的定位尺寸、设计标高及其他必要尺寸，了解材料及做法；
4）固定隔断、固定家具、装饰造型、台面、栏杆等的定位尺寸和其他必要尺寸，了解材料及其做法；
（8）各层地面铺装平面图：
1）地面装饰材料的种类、拼接图案、不同材料之间的分界线及收口方法、措施；
