各系统单板指示灯含义及故障显示3，射频前端子系统-双密度双双工单元DDPUANTB4，射频前端子系统-双密度合路单元DCOM面板二、数字调度系统FAS（CTT4000）1.单板介绍MPU板：模块处理机板，每模块配置两块，并行处理方式。
内置16K×16K大型数字交换网络，256方会议资源，64套DTMF资源，个性化语音32种，信号音64种，并为本模块提供全系统同步的各种时钟和时序；完成模块内和模块间的网络交换、呼叫处理和操纵。
CLK板：时钟板，为系统内各模块提供基准同步时钟源，每系统配置两块，时钟源完全同步，并行输出；每块时钟板设计有单独的电源，两块时钟板在物理上完全独立。
ENT板：100M以太网板，每系统配置两块，并行运行；每板提供24个100M以太网接口。
每块以太网板设计有单独的电源，两块以太网板在物理上完全独立。
PWR板：电源板，提供模块框系统所需的电源及铃流，每模块框配两块电源板，两板的直流电源工作于并联热供方式，铃流为热备份。
DTU板：数字中继处理机板，可选热备份，每板两个A口，完成系统共线信令、NO.1 信令、NO.7信令的处理；30B+D板：PRI接口板，可选热备份，每板两个A口，完成DSS1 信令的处理；DDU板：2M触摸屏调度台接口板，每板两个A口，完成2M调度台接口信令等的处理DSU板：数字用户信令处理机板，可选热备份，每板2/4个标准2B+D U接口，完成标准U口信令及调度台信令处理；ALC为接口模块母板，每板提供8个接口模块槽位，可混插8种的不同模块；2.系统提供的接口模块种类如下：附录A 75/120平稳非平稳转换器•SLICM4 用户接口模块（Z接口）•SLICMQ 下行区间接口模块•RCTNM V4.2 环路中继接口模块；•ZCT1M V4.2 磁石接口模块；•ZCT2M 上行区间接口模块•EMM E/M接口模块•VF24M 二/四线音频接口模块•V35M V.35接口模块；•232M 子速率接口模块；•64KM 64K同向接口模块；•YD3M YD-3接口模块；•DC7M DC-7接口模块附录B内部配线规则说明：1、2对应2B+D线的橙、白；4、5对应2B+D线的蓝、白。
Abstract发电厂通信设备巡视手册(第一版)目录目录 (I)一、载波机 (1)1.1 西门子 POWERLINK (1)1.2 许继ESB 900 (7)1.3 许继ESB 900E (12)1.4 宏图高科ZDD-2000DⅡ ....................................................................................... 错误!未定义书签。
二、通信电源 .............................................................................................................. 错误!未定义书签。
2.1 艾默生PS48300/1800 (16)2.2 台山TKD4850 ....................................................................................................... 错误!未定义书签。
2.3 中凌高科ZBD48300/30T ..................................................................................... 错误!未定义书签。
2.4 中凌高科ZBD48400/50 ....................................................................................... 错误!未定义书签。
2.5 施威特克SWICHTEC ............................................................................................. 错误!未定义书签。
PDH光端机的指示灯及拨码意义2M的PDH光端机，好多上面都找不到型号，它有台式，机房用的卡式，还有多业务系统的4E1的PDH，但是其所有型号的光端机指示灯，按钮等含义都一样的。
1.前面板指示灯含义：PWR:绿灯亮表示供电正常；PHO:黄灯亮长亮表示对端公务请求通话；有规则闪亮表示对端掉电告警（该功能可选配）LA: 红灯亮表示本端有告警（全局告警，本端设备只要有告警灯亮该灯都会亮）RA: 黄灯亮表示远端有告警（全局告警，远端设备只要有告警灯亮该灯都会亮）OPL:红灯亮表示收无光告警；SYL:红灯亮表示光信号帧失步；E3: 红灯亮表示系统误码10-3；E6: 黄灯亮表示系统误码10-6；E1L1:红灯亮表示第一路E1断码告警；E1L2:红灯亮表示第二路E1断码告警；E1L3:红灯亮表示第三路E1断码告警；E1L4:红灯亮表示第四路E1断码告警。
2.前面板拨码开关含义前面板左边有一个八位和一个四位拨码开关（共12位）第一位（LPEN）:环回使能开关，拨上(ON)有效。
当这一位向上拨到ON时，第2，3位的环回选择才有意义；拨下（OFF）时，环回无效。
第二,三位（LP1-0）:远端E1支路环回选择开关，高位在左，低位在右，拨上（ON）为1，拨下（OFF）为0，00-11依次表示第1-4路E1环回。
第四位（MASK1）:第一路2M支路断码告警掩码开关，当这一支路E1未启用时，请将该位置于ON(拨上)，此时该2M支路断将不产生告警。
第五位（MASK2）:第二路2M支路断码告警掩码开关，当这一支路E1未启用时，请将该位置于ON(拨上)，此时该2M支路断将不产生告警。
第六位（MASK3）:第三路2M支路断码告警掩码开关，当这一支路E1未启用时，请将该位置于ON(拨上)，此时该2M支路断将不产生告警。
第七位（MASK4）:第四路2M支路断码告警掩码开关，当这一支路E1未启用时，请将该位置于ON(拨上)，此时该2M支路断将不产生告警。
光端机指示灯含义：解读光纤设备的指示灯信息与功能
光端机是我们在使用光纤设备时经常会遇到的一种设备。
相信大家对光端机上的指示灯也颇为好奇吧！今天，我们就来解读一下光端机的指示灯信息与功能。
光端机上的指示灯通常分为不同的颜色和闪烁频率，每种指示灯都代表着不同的信息和功能。
首先，光纤链路指示灯一般是绿色或蓝色的，它的闪烁频率可以显示光纤链路的连接状态。
当绿色或蓝色的灯持续点亮时，表示光纤链路正常连接。
若灯不亮或闪烁不断，可能表明光纤链路存在问题。
PON指示灯一般是红色或黄色的。
当红色或黄色的灯持续点亮时，表示PON （Passive Optical Network）链接正常。
若灯不亮或闪烁频率异常，可能表示PON 链接存在故障。
光端机还可能有语音、数据、电视等指示灯，分别代表不同服务的工作状态。
比如，当语音指示灯持续点亮时，表示语音服务正常运行；数据指示灯点亮则表示数据传输正常进行；电视指示灯点亮则表示电视信号的接收良好。
通过光端机上的指示灯信息，我们可以了解到光纤设备的连接状态、服务运行情况等重要信息。
当出现问题时，可以及时排查故障，提高维修效率。
希望这些解读能够帮助大家更好地使用和维护光纤设备，享受更稳定、高速的光纤通信服务。
探索视频光端机指示灯的含义
视频光端机是一种用于传输视频信号的设备，它通常配备有各种指示灯。
以下是简单易懂的解释视频光端机指示灯的含义：
1. 电源指示灯：这个指示灯通常为绿色，当视频光端机接通电源时亮起。
它表示设备处于正常工作状态，准备好进行视频信号的传输和处理。
2. 网络连接指示灯：这个指示灯通常为蓝色，当视频光端机成功连接到网络时会亮起。
它表示视频光端机与网络相连接并建立了通信连接，准备好进行视频信号的传输。
3. 光纤连接指示灯：这个指示灯通常为红色或黄色，当视频光端机成功连接到光纤线路时亮起。
它表示光纤线路的连接以及信号的传输通畅。
4. 视频输入/输出指示灯：这个指示灯通常为黄色或橙色，用于指示视频信号的输入或输出情况。
当视频信号输入时，指示灯亮；当视频信号输出时，指示灯熄灭。
5. 运行状态指示灯：这个指示灯通常为绿色或橙色，用于指示视频光端机的运行状态。
当设备正常运行时，指示灯亮起；若出现故障或异常，指示灯会闪烁或熄灭。
通过理解视频光端机指示灯的含义，我们可以更好地了解设备的工作状态和传输情况。
这将有助于我们及时发现问题，并采取相应的措施进行维修和调整，确保视频信号的正常传输和处理。
希望以上解释能帮助大家更好地理解视频光端机指示灯的含义和作用。
MODEM的指示灯代表什么我们大家都使用过MODEM，在使用外置猫时，我们可以看到在MODEM的前面，总是有一排诊断指示灯，但它是做什么用的呢？如果大家不是太懂的话，还是让我给大家一一的介绍一下吧。
其实每一个指示灯都代表了MODEM的一种状态，通过观察它们的工作状态，我们就能够判断出这只猫是否工作正常。
一个调制解调器通常有9个灯，它们的具体含义是：PWR（POWER REFERENT/电源指示灯）通常当接通电源后，这个灯才亮，表示电源工作正常。
MR（MODEM READY/调制解调器准备好了）上电初始化完毕后，MR灯亮，表明MODEM核心电路正常。
TR（TERMINAL READY/终端准备好了）当TR指示灯亮时，表明与MODEM相连的终端、计算机等DTE设备已经作好准备，允许MODEM应答呼叫，对于已经连接上的MODEM，若TR指示灯灭了，那么就会断开MODEM的连接。
TR指示灯实际上反映了串口上DTR电路的状态。
CD（CARRIER DETECT/载波检测）当与远端的MODEM连上或执行回路测试时，CD灯会亮。
SD（SEND DATA/发送数据）在发送数据是，这个指示灯会亮。
RD（RECEIVE DATA/接收数据）在接收数据时，这个指示灯会亮。
AA（AUTOMATISM ANSWER/自动应答）当MODEM设置成自动应答时，AA灯会亮，而且在检测到一个振铃时，就会闪烁。
OH（OVERHEAD/摘机提示）当MODEM摘机时，OH灯就会亮，也就是当MODEM 拨号、联机或应答情况下。
当MODEM以脉冲拨号时，OH指示灯会亮。
HS（HIGH SPEED/高速状态）当MODEM的连接速率在2400bps以上时，HS指示灯才会亮。
一、产品类型：DI-56CZ：56K Dat a/V oice/Fax 专线MODEM二、简介：采用美国CONEXANT （原ROCKWELL）芯片组的外置式56K调制解调器。
ZXMP S390(380)设备NCP板面板指示灯如错误!未找到引用源。
所示。
1．NOM为绿色指示灯，单板工作正常时为闪烁状态。
2．ALM1为黄色指示灯，灯亮表示有一般告警。
3．ALM2为红色指示灯，灯亮表示有严重告警。
CS板面板指示灯如错误!未找到引用源。
所示。
1．NOM为绿色指示灯，单板工作正常时为闪烁状态。
2．ALM1为黄色指示灯，灯亮表示有一般告警。
3．ALM2为红色指示灯，灯亮表示有严重告警。
SC板面板指示灯如错误!未找到引用源。
所示。
1．NOM绿灯、ALM1黄灯和ALM2红灯为单板运行状态指示灯。
2．MS绿灯为主用状态指示灯。
3．CKS1绿灯和CKS2绿灯为时钟运行状态指示灯。
OW板面板指示灯如错误!未找到引用源。
所示。
1．NOM绿灯、ALM1黄灯、ALM2红灯用以指示OW板当前的工作状态。
单板工作正常时NOM为规律慢闪状态，ALM1亮时表示有一般告警，ALM2亮时表示有严重告警。
2．LINK绿灯为以太网接口指示灯，灯亮时表示以太网的UTP连接正常。
3．PH1，PH2和PH3绿灯为公务电话指示灯，与公务电话通道一一对应，指示灯亮表示相应的公务电话通道正在使用。
OL64板面板指示灯如错误!未找到引用源。
所示。
1．NOM绿灯、ALM1黄灯、ALM2红灯用以指示OL64板当前的工作状态。
单板工作正常时NOM为规律慢闪状态，ALM1亮时表示有一般告警，ALM2亮时表示有严重告警。
2．RX和TX为光口收发指示灯，TX灯和RX灯长亮表示光接口工作正常，闪烁表示有误码，不亮表示无光信号。
OL16板面板指示灯如错误!未找到引用源。
所示。
1．NOM绿灯、ALM1黄灯、ALM2红灯用以指示OL16板当前的工作状态。
单板工作正常时NOM为规律慢闪状态，ALM1亮时表示有一般告警，ALM2亮时表示有严重告警。
2．RX和TX为光口收发指示灯，TX灯和RX灯长亮表示光接口工作正常，闪烁表示有误码，不亮表示无光信号。

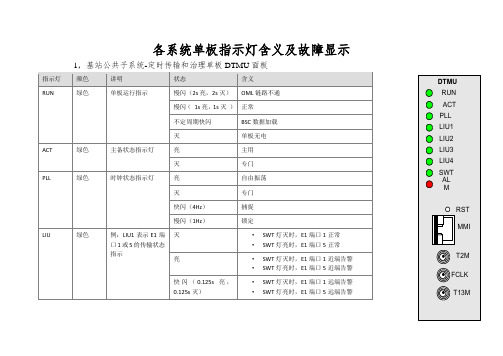

一、华为BTS30121，基站公共子系统-定时传输和管理单板DTMU面板1 / 532 / 532，载波子系统-双密度收发信单元DTRU指示灯3 / 534 / 535 / 533，射频前端子系统-双密度双双工单元DDPUANTB6 / 537 / 534，射频前端子系统-双密度合路单元DCOM 面板二、数字调度系统FAS（CTT4000）1.单板介绍●MPU板：模块处理机板，每模块配置两块，并行处理方式。
内置16K×16K大型数字交换网络，256方会议资源，64套DTMF资源，个性化语音32种，信号音64种，并为本模块提供全系统同步的各种时钟和时序；完成模块内和模块间的网络交换、呼叫处理和控制。
●CLK板：时钟板，为系统内各模块提供基准同步时钟源，每系统配置两块，时钟源完全同步，并行输出；每块时钟板设计有单独的电源，两块时钟板在物理上完全独立。
●ENT板：100M以太网板，每系统配置两块，并行运行；每板提供24个100M以太网接口。
每块以太网板设计有单独的电源，两块以太网板在物理上完全独立。
8 / 53●PWR板：电源板，提供模块框系统所需的电源及铃流，每模块框配两块电源板，两板的直流电源工作于并联热供方式，铃流为热备份。
●DTU板：数字中继处理机板，可选热备份，每板两个A口，完成系统共线信令、NO.1 信令、NO.7信令的处理；●30B+D板：PRI接口板，可选热备份，每板两个A口，完成DSS1 信令的处理；●DDU板：2M触摸屏调度台接口板，每板两个A口，完成2M调度台接口信令等的处理●DSU板：数字用户信令处理机板，可选热备份，每板2/4个标准2B+D U接口，完成标准U口信令及调度台信令处理；●ALC为接口模块母板，每板提供8个接口模块槽位，可混插8种的不同模块；2.系统提供的接口模块种类如下：附录A 75/120平衡非平衡转换器•SLICM4 用户接口模块（Z接口）•SLICMQ 下行区间接口模块说明：1、2对应2B+D线的橙、白；4、5对应2B+D线的蓝、白。
