无线网络组建实训报告

一、实验目的本次实验旨在通过实际操作，让学生掌握校园网的设计、搭建和调试方法，提高学生网络设备的配置能力和网络规划能力。

通过本次实验，学生能够了解校园网的组成、工作原理以及网络设备的基本配置方法，为今后从事网络工程和管理工作打下坚实基础。

二、实验环境及设备1. 硬件设备：- 2台路由器（华为AR2200）- 2台交换机（华为S5700）- 3台PC机（用于模拟终端）- 网线若干2. 软件设备：- Windows Server 2012操作系统- 华为eSight网络管理系统三、实验内容1. 校园网设计根据实验要求，设计一个包含总校和分校的校园网。

总校共有20台计算机，分校分为两个局域网，分别有10台计算机。

校园网采用C类网段210.100.10.0，总校和分校各有一台路由器及一台交换机。

2. 子网划分根据IP地址分配原则，将校园网划分为总校局域网、分校局域网A和分校局域网B。

- 总校局域网：210.100.10.0/24- IP地址范围：210.100.10.1-210.100.10.254- 子网掩码：255.255.255.0- 分校局域网A：210.100.11.0/24- IP地址范围：210.100.11.1-210.100.11.254- 子网掩码：255.255.255.0- 分校局域网B：210.100.12.0/24- IP地址范围：210.100.12.1-210.100.12.254- 子网掩码：255.255.255.03. 网络拓扑图根据实验要求，绘制校园网网络拓扑图，包括总校和分校的局域网、路由器、交换机以及PC机的连接关系。

4. 网络设备配置（1）路由器配置1）配置总校路由器：- 配置接口IP地址：210.100.10.1/24- 配置默认网关：210.100.11.1- 配置VLAN接口：VLAN10，IP地址210.100.10.1/242）配置分校路由器：- 配置接口IP地址：210.100.11.1/24- 配置默认网关：210.100.10.1- 配置VLAN接口：VLAN20，IP地址210.100.11.1/24- 配置VLAN接口：VLAN30，IP地址210.100.12.1/24（2）交换机配置1）配置总校交换机：- 配置VLAN10，设置端口1-20为VLAN10成员- 配置VLAN20，设置端口21-40为VLAN20成员2）配置分校交换机：- 配置VLAN20，设置端口1-10为VLAN20成员- 配置VLAN30，设置端口11-20为VLAN30成员5. 网络调试（1）测试总校局域网内主机之间通信- 在总校局域网内任意两台主机之间ping通，验证局域网内通信正常。

无线网络组建实训报告一、实训目的和意义无线网络是当今社会中最常见的网络类型之一，具有广泛的应用和推广前景。

本次实训旨在通过搭建无线网络环境，掌握无线网络的原理、配置和管理方法，使学生能够深入了解无线网络的工作原理和应用，并且能够独立部署和管理无线网络。

二、实训内容本次实训包括无线网络设备的购买、无线AP（Access Point，接入点）的配置、网络安全设置和无线网络管理等内容。

1.设备购买：首先，我们需要购买无线路由器、无线AP以及相关的网络设备。

选择适合的设备能够提高无线网络的性能和稳定性。

2.AP配置：选择合适的无线AP位置，将其连接到互联网入口设备，按照设备说明书的指导进行基本设置，包括网络名称（SSID）、安全设置、密码等。

3.网络安全设置：为了保护无线网络的安全，我们需要设置无线网络的加密方式和密码，控制访问权限，并避免外部恶意用户的入侵。

4.无线网络管理：通过使用管理软件或浏览器界面，对无线网络进行管理和监控，包括查看无线客户端数量、访问权限控制、网络流量统计等。

三、实训步骤1.设备购买：在实训开始前，我们要根据实际需求和预算购买所需要的无线网络设备。

2.AP配置：将无线AP设备安装在合适的位置，连接到互联网入口设备，然后根据设备说明书进行基本配置，例如设置网络名称（SSID）、选择加密方式和设置密码等。

3. 网络安全设置：在无线AP上设置WPA2-PSK（Wi-Fi Protected Access 2-Pre-Shared Key）加密，选择一个强密码，并配置访问控制列表（ACL）以控制无线客户端的接入。

4.无线网络管理：使用管理软件或浏览器界面登录到无线AP，可以查看无线客户端数量、设置访问权限、进行网络流量统计等管理操作。

四、实训心得及体会通过本次实训，我们对无线网络的工作原理和配置方法有了更加清晰的认识。

在课堂上学到的理论知识通过实际操作得以巩固，并且我们还学到了实际购买设备、设置无线网络的经验和技巧。

一、实训目的通过本次实训，使学生掌握校园网的基本组建方法，熟悉网络设备的使用，了解网络架构设计，掌握网络设备的配置与管理，提高学生网络组建和故障排除能力。

二、实训内容1. 网络需求分析（1）校园网规模：本校园网覆盖教学楼、实验楼、图书馆、行政楼、宿舍楼等主要建筑，共计10栋楼。

（2）用户需求：满足教师、学生、行政人员等不同用户的需求，包括上网、教学、办公、娱乐等。

（3）网络性能要求：保证网络的高速、稳定、安全。

2. 网络架构设计（1）网络拓扑结构：采用星型拓扑结构，核心层采用三层交换机，接入层采用二层交换机。

（2）IP地址规划：采用私有IP地址，网络地址为192.168.1.0/24，子网掩码为255.255.255.0。

（3）VLAN划分：根据用户需求，将网络划分为教学区、办公区、宿舍区、图书馆区等VLAN。

3. 网络设备选型（1）核心层：选用华为S5700-28P-SI三层交换机，支持VRRP、MSTP、RSTP等技术。

（2）接入层：选用华为S5700-24P-SI二层交换机，支持PoE、VLAN等技术。

（3）路由器：选用华为AR2200系列路由器，支持PPP、静态路由、OSPF等技术。

（4）防火墙：选用华为USG5000系列防火墙，支持NAT、防病毒、入侵检测等功能。

4. 网络设备配置与管理（1）交换机配置：配置VLAN、STP、MSTP、RSTP、PoE等功能。

（2）路由器配置：配置PPP、静态路由、OSPF、NAT等功能。

（3）防火墙配置：配置NAT、防病毒、入侵检测等功能。

（4）网络监控：采用网络监控软件，实时监控网络流量、设备状态等。

5. 故障排除（1）故障定位：通过网络监控、设备日志、现场排查等方式，确定故障原因。

（2）故障排除：针对故障原因，采取相应的解决措施，如重启设备、调整配置、升级固件等。

三、实训过程1. 网络设备准备：购买网络设备，包括交换机、路由器、防火墙等。

2. 网络设备安装：将网络设备安装在合适的位置，连接电源、网线等。

无线实训报告总结
一、实训目标
本次无线实训的目标是掌握无线网络的基本原理、无线网络的组网方式以及无线网络的安全配置。

通过实训，使我们能够在实际操作中深入理解无线网络的相关知识，提高解决实际问题的能力。

二、实训内容
在本次实训中，我们主要进行了以下几个方面的学习与实践：
1. 无线网络基础知识：包括无线网络的定义、分类、拓扑结构等。

2. 无线设备配置：包括无线路由器、无线AP、无线网卡等设备的配置方法。

3. 无线网络安全性配置：包括WEP、WPA、WPA2等加密方式的配置，以及MAC地址过滤、SSID隐藏等安全策略的实施。

4. 无线网络故障排除：通过模拟实际应用场景，学习如何诊断和解决无线网络故障。

三、实训过程
在实训过程中，我们首先通过理论学习了解了无线网络的原理和基础知识。

随后，在实验室环境下，我们分组进行了无线设备的配置实践。

在实践中，我们遇到了许多问题，如无线信号弱、连接不稳定等，但在指导老师的帮助下，我们逐一解决了这些问题。

最后，我们还进行了无线网络的安全配置和故障排除模拟演练。

四、实训总结
通过本次实训，我对无线网络有了更深入的理解，掌握了无线设备的配置方法，学会了实施各种无线网络安全策略，提高了解决实际问题的能力。

同时，我也认识到了无线网络在实际应用中的重要性，以及保证网络安全稳定的重要性。

在未来的学习和工作中，我将继续深入学习无线网络相关知识，提高自己的技能水平。

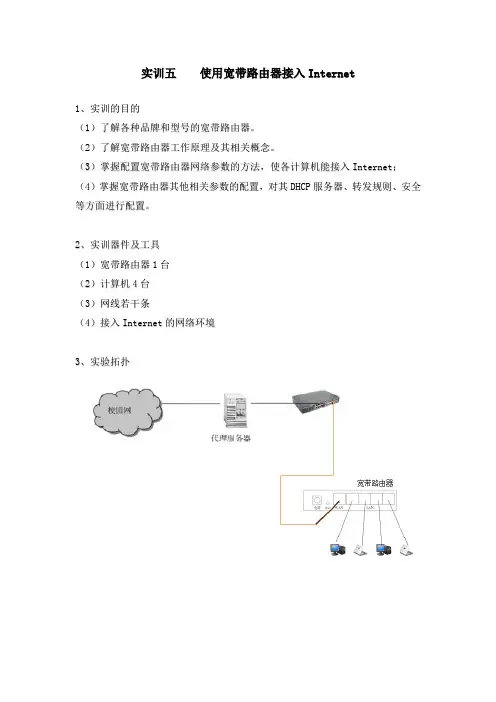

实训五使用宽带路由器接入I n t e r n e t1、实训的目的（1）了解各种品牌和型号的宽带路由器。

（2）了解宽带路由器工作原理及其相关概念。

（3）掌握配置宽带路由器网络参数的方法，使各计算机能接入I n t e r n e t；（4）掌握宽带路由器其他相关参数的配置，对其D H C P服务器、转发规则、安全等方面进行配置。

2、实训器件及工具（1）宽带路由器1台（2）计算机4台（3）网线若干条（4）接入I n t e r n e t的网络环境3、实验拓扑4、实训的步骤（需大家来补充详细步骤）（1）按拓扑图来连接网络设备；（2）对宽带路由器进行复位，恢复出厂设置；出厂设置为：（3）对P C机进行设置，在P C机上登录宽带路由器管理界面，对其网络参数进行设置I P地址子网掩码网关P C宽带路由器I P地址子网掩码默认网关D N S服务器W A N口参数L A N口参数（4）修改所有P C机配置，使其共享上网I P地址子网掩码默认网关D N S服务器P C1P C2P C 3P C4（5）启用宽带路由器的D H C P服务器地址池网关D N S s e r v e rD H C P（4）修改P C机配置，使用自动获取I P地址，接入I n t e r n e tI P地址子网掩码默认网关D N S服务器P C1P C2P C3P C45、进一步的思考和分析（1）修改宽带路由器LAN口参数，PC机的参数修改吗，如果改，应如何改？（2）请比较路由器与交换机的区别。

6、实训的感想。

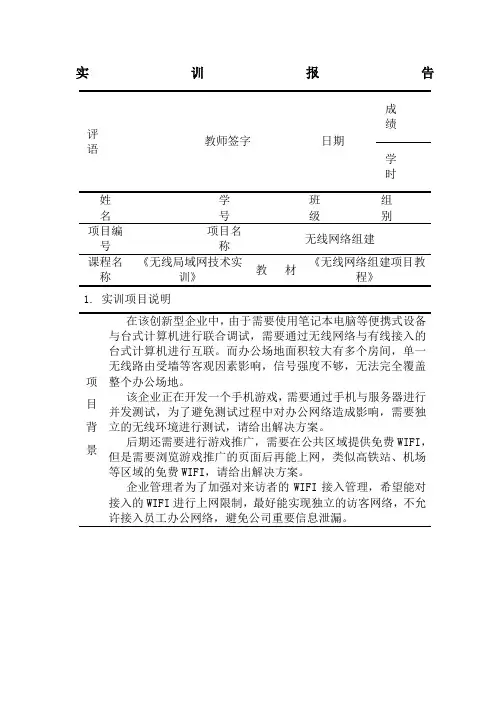

实训报告评语教师签字日期成绩学时姓名学号班级组别项目编号项目名称无线网络组建课程名称《无线局域网技术实训》教材《无线网络组建项目教程》1. 实训项目说明项目背景在该创新型企业中，由于需要使用笔记本电脑等便携式设备与台式计算机进行联合调试，需要通过无线网络与有线接入的台式计算机进行互联。

而办公场地面积较大有多个房间，单一无线路由受墙等客观因素影响，信号强度不够，无法完全覆盖整个办公场地。

该企业正在开发一个手机游戏，需要通过手机与服务器进行并发测试，为了避免测试过程中对办公网络造成影响，需要独立的无线环境进行测试，请给出解决方案。

后期还需要进行游戏推广，需要在公共区域提供免费WIFI，但是需要浏览游戏推广的页面后再能上网，类似高铁站、机场等区域的免费WIFI，请给出解决方案。

企业管理者为了加强对来访者的WIFI接入管理，希望能对接入的WIFI进行上网限制，最好能实现独立的访客网络，不允许接入员工办公网络，避免公司重要信息泄漏。

项目需求分析一、背景在该创新型企业中，由于需要使用笔记本电脑等便携式设备与台式计算机进行联合调试，需要通过无线网络与有线接入的台式计算机进行互联。

而办公场地面积较大有多个房间，单一无线路由受墙等客观因素影响，信号强度不够，无法完全覆盖整个办公场地。

该企业正在开发一个手机游戏，需要通过手机与服务器进行并发测试，为了避免测试过程中对办公网络造成影响，需要独立的无线环境进行测试，请给出解决方案。

后期还需要进行游戏推广，需要在公共区域提供免费WIFI，但是需要浏览游戏推广的页面后再能上网，类似高铁站、机场等区域的免费WIFI，请给出解决方案。

企业管理者为了加强对来访者的WIFI接入管理，希望能对接入的WIFI进行上网限制，最好能实现独立的访客网络，不允许接入员工办公网络，避免公司重要信息泄漏。

二、无线网络设计原则1、安全稳定:众所周知，无线网络的性能要受到障碍物、传输距离等因素的影响，而企业对于网络的最基本要求就是稳定。

无线自组网实验报告一、实验目的本实验的目的是了解无线自组网的基本原理和实现方式，实践无线自组网的组网过程和管理技术，并熟悉无线自组网的性能和应用。

二、实验设备和工具1.路由器：用于构建无线自组网的基础设备，可支持多台终端设备同时连接；2.无线终端设备：用于连接无线自组网进行通信；3.电脑：用于配置和管理路由器和终端设备，进行网络监测和数据分析；4.网线：用于将电脑与路由器连接，方便进行配置和管理；5.测试工具：如打印机、摄像头等，用于测试无线自组网的性能和应用。

三、实验步骤1.连接路由器和电脑：通过网线将电脑与路由器连接，确保能够进行配置和管理。

2.配置路由器：通过浏览器访问路由器的管理界面，进行基本配置，如设置SSID、无线信道、加密方式等。

3.连接终端设备：使用无线方式将终端设备连接到路由器，确保能够成功进行通信。

4.组网管理：通过路由器的管理界面，进行组网管理，如设置终端设备的连接权限、限制终端设备的访问速度等。

5.性能测试：使用测试工具对无线自组网进行性能测试，如测试网络延迟、带宽、信号强度等。

6.应用测试：通过连接其他设备，如打印机、摄像头等，测试无线自组网的应用功能，如实现打印、视频监控等。

7.数据分析：通过电脑上的网络监测工具，分析无线自组网的数据流量、连接数量等，了解网络使用情况。

8.故障排除：在实验过程中，如出现无法连接、网络延迟等问题，需要进行故障排除，找出原因并解决。

四、实验结果与分析经过实验，成功搭建了无线自组网，并进行了组网管理、性能测试和应用测试。

通过数据分析，发现网络平均延迟较低，带宽利用率较高，信号强度较为稳定。

应用测试中，能够成功实现打印和视频监控功能。

然而，在实验过程中也遇到了一些问题。

首先，由于终端设备较多，路由器的连接数量限制较少，导致无法同时连接所有设备。

其次，由于网络流量较大，部分终端设备的访问速度较慢，影响了网络体验。

最后，在应用测试中，虽然能够成功实现打印和视频监控功能，但是在部分情况下，网络延迟较高，导致打印或视频监控的效果不佳。

一、实习背景与目的随着信息技术的飞速发展，无线网络技术在现代社会中扮演着越来越重要的角色。

为了更好地了解无线网络技术的实际应用，提高自己的专业技能，我于2023年在某通信公司进行了为期一个月的无线网络实习。

本次实习旨在通过实际操作和项目参与，加深对无线网络理论知识的理解，掌握无线网络规划、部署与维护的基本技能，并了解无线网络行业的最新发展趋势。

二、实习单位及部门介绍实习单位为我国一家知名的通信公司，主要从事无线通信设备的研发、生产、销售及技术服务。

实习部门为无线网络技术部，负责无线网络规划、设计、实施和维护等工作。

三、实习内容及过程1. 无线网络基础知识学习实习初期，我主要学习了无线网络的基本概念、无线通信原理、无线网络标准等相关理论知识。

通过阅读教材、参加培训课程和与同事交流，我对无线网络有了更深入的了解。

2. 无线网络规划与设计在实习过程中，我参与了多个无线网络规划与设计项目。

具体内容包括：（1）收集项目需求：与客户沟通，了解项目背景、覆盖范围、用户需求等信息。

（2）网络规划：根据需求，选择合适的无线网络设备、频段、天线等，进行网络规划。

（3）设计网络拓扑：绘制网络拓扑图，明确设备连接关系。

（4）参数配置：根据网络规划，对设备进行参数配置。

3. 无线网络部署与实施在实习过程中，我参与了无线网络设备的部署与实施工作。

具体内容包括：（1）现场勘察：对项目现场进行勘察，了解环境条件。

（2）设备安装：根据设计图纸，进行设备安装。

（3）设备调试：对设备进行调试，确保网络正常运行。

4. 无线网络维护与优化在实习过程中，我参与了无线网络维护与优化工作。

具体内容包括：（1）网络监控：实时监控网络状态，发现异常情况。

（2）故障排除：根据监控信息，进行故障排除。

（3）网络优化：对网络进行优化，提高网络性能。

四、实习收获与体会通过本次实习，我收获颇丰：1. 专业技能提升在实习过程中，我掌握了无线网络规划、设计、部署、实施和维护的基本技能，提高了自己的专业素养。

无线网络技术全部实验报告含选作实验一、实验目的1.了解无线通信的原理和技术；2.掌握无线局域网的建立和配置方法；3.了解无线网络的安全性和问题。

二、实验内容1.确定实验需求，并选择适当的设备和工具；2.建立无线局域网并进行配置；3.测试无线网络的速度和稳定性；4.分析无线网络安全问题，并提出解决方案。

三、实验步骤1.确定实验需求：考虑到实验环境的特点和预期使用需求，确定实验中需要建立的无线局域网的规模、范围和设备要求。

2.选择适当的设备和工具：根据实验需求和预算等因素，选择合适的无线路由器、无线网卡等设备，并准备好相应的安装、配置和测试工具。

3.建立无线局域网：根据选定的设备和工具，按照相关操作手册，按图示连接路由器、网卡等设备，并进行相应的电源接入和网线连接等操作。

4.进行配置：根据实验需求和设备特点，进行无线局域网的配置，包括设置网络名称、密码、IP地址等参数。

5.测试速度和稳定性：使用专业的无线网络测试工具，对建立的无线局域网进行速度和稳定性测试，并记录测试结果。

6.分析安全问题：通过专业的无线网络安全分析工具，对建立的无线局域网进行安全问题分析，包括扫描可能存在的漏洞和攻击面等。

7.提出解决方案：根据分析结果，提出相应的解决方案，包括设置强密码、关闭不必要的网络服务、更新设备固件等。

8.完成实验报告：根据实验过程和结果，撰写完整的实验报告，包括实验目的、内容、步骤、分析和解决方案等。

四、实验结果和分析1.建立无线局域网：根据实际情况，建立了一个范围为100平方米的无线局域网，使用了一台无线路由器和多台无线网卡。

4.分析安全问题：使用安全分析工具对网络进行分析，发现无线网络存在弱密码漏洞和未关闭的不必要网络服务。

5.提出解决方案：将无线网络密码更改为复杂的组合，并关闭不必要的网络服务如远程管理等，定期更新设备固件。

五、实验总结通过本次实验，我进一步了解了无线通信的原理和技术，并掌握了无线局域网的建立和配置方法。

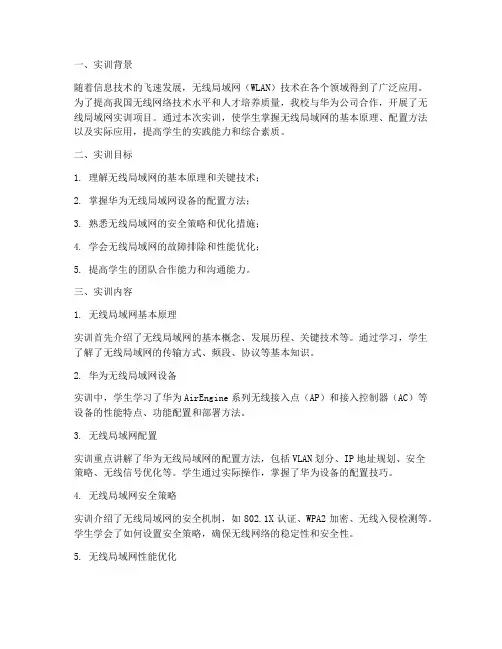

一、实训背景随着信息技术的飞速发展，无线局域网（WLAN）技术在各个领域得到了广泛应用。

为了提高我国无线网络技术水平和人才培养质量，我校与华为公司合作，开展了无线局域网实训项目。

通过本次实训，使学生掌握无线局域网的基本原理、配置方法以及实际应用，提高学生的实践能力和综合素质。

二、实训目标1. 理解无线局域网的基本原理和关键技术；2. 掌握华为无线局域网设备的配置方法；3. 熟悉无线局域网的安全策略和优化措施；4. 学会无线局域网的故障排除和性能优化；5. 提高学生的团队合作能力和沟通能力。

三、实训内容1. 无线局域网基本原理实训首先介绍了无线局域网的基本概念、发展历程、关键技术等。

通过学习，学生了解了无线局域网的传输方式、频段、协议等基本知识。

2. 华为无线局域网设备实训中，学生学习了华为AirEngine系列无线接入点（AP）和接入控制器（AC）等设备的性能特点、功能配置和部署方法。

3. 无线局域网配置实训重点讲解了华为无线局域网的配置方法，包括VLAN划分、IP地址规划、安全策略、无线信号优化等。

学生通过实际操作，掌握了华为设备的配置技巧。

4. 无线局域网安全策略实训介绍了无线局域网的安全机制，如802.1X认证、WPA2加密、无线入侵检测等。

学生学会了如何设置安全策略，确保无线网络的稳定性和安全性。

5. 无线局域网性能优化实训讲解了无线局域网的性能优化方法，如调整无线信号、调整AP功率、调整AP数量等。

学生通过实际操作，掌握了优化无线网络性能的方法。

6. 无线局域网故障排除实训介绍了无线局域网常见故障的原因及排除方法。

学生学会了如何分析故障现象、定位故障原因，并采取相应措施解决故障。

四、实训过程1. 实训准备实训前，学生需了解无线局域网的基本知识，掌握华为设备的配置方法。

同时，实训指导教师对设备进行调试，确保实训环境正常运行。

2. 实训实施实训过程中，学生按照实训指导书进行操作，完成以下任务：（1）配置VLAN和IP地址；（2）配置无线安全策略；（3）调整无线信号和功率；（4）优化无线网络性能；（5）排除无线网络故障。
