初、中级无损检测技术资格人员基本知识考题汇编

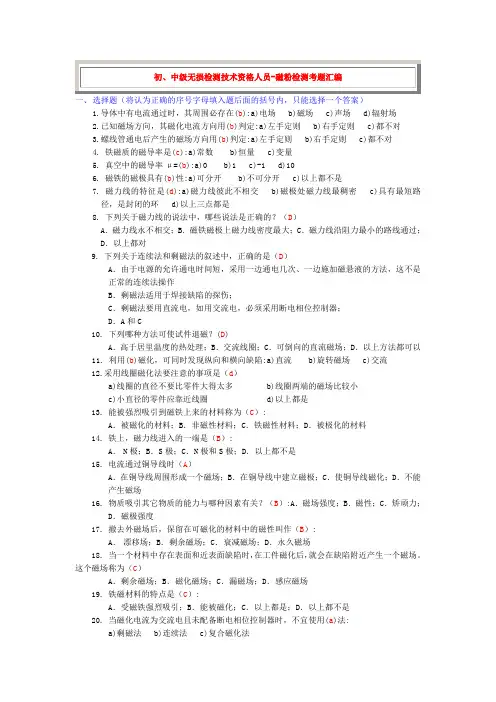

一、选择题（将认为正确的序号字母填入题后面的括号内，只能选择一个答案）1.导体中有电流通过时，其周围必存在(b):a)电场 b)磁场 c)声场 d)辐射场2.已知磁场方向，其磁化电流方向用(b)判定:a)左手定则 b)右手定则 c)都不对3.螺线管通电后产生的磁场方向用(b)判定:a)左手定则 b)右手定则 c)都不对4. 铁磁质的磁导率是(c):a)常数 b)恒量 c)变量5. 真空中的磁导率μ=(b):a)0 b)1 c)-1 d)106. 磁铁的磁极具有(b)性:a)可分开 b)不可分开 c)以上都不是7. 磁力线的特征是(d):a)磁力线彼此不相交b)磁极处磁力线最稠密 c)具有最短路径，是封闭的环 d)以上三点都是8. 下列关于磁力线的说法中，哪些说法是正确的？（D）A．磁力线永不相交；B．磁铁磁极上磁力线密度最大；C．磁力线沿阻力最小的路线通过；D．以上都对9. 下列关于连续法和剩磁法的叙述中，正确的是（D）A．由于电源的允许通电时间短，采用一边通电几次、一边施加磁悬液的方法，这不是正常的连续法操作B．剩磁法适用于焊接缺陷的探伤；C．剩磁法要用直流电，如用交流电，必须采用断电相位控制器；D．A和C10. 下列哪种方法可使试件退磁？(D)A．高于居里温度的热处理；B．交流线圈；C．可倒向的直流磁场；D．以上方法都可以11. 利用(b)磁化，可同时发现纵向和横向缺陷:a)直流 b)旋转磁场 c)交流12.采用线圈磁化法要注意的事项是（d）a)线圈的直径不要比零件大得太多 b)线圈两端的磁场比较小c)小直径的零件应靠近线圈 d)以上都是13. 能被强烈吸引到磁铁上来的材料称为（C）:A．被磁化的材料；B．非磁性材料；C．铁磁性材料；D．被极化的材料14. 铁上，磁力线进入的一端是（B）:A．N极；B．S极；C．N极和S极；D．以上都不是15. 电流通过铜导线时（A）A．在铜导线周围形成一个磁场；B．在铜导线中建立磁极；C．使铜导线磁化；D．不能产生磁场16. 物质吸引其它物质的能力与哪种因素有关？（B）:A．磁场强度；B．磁性；C．矫顽力；D．磁极强度17. 撤去外磁场后，保留在可磁化的材料中的磁性叫作（B）:A．漂移场；B．剩余磁场；C．衰减磁场；D．永久磁场18. 当一个材料中存在表面和近表面缺陷时，在工件磁化后，就会在缺陷附近产生一个磁场。

初、中级无损检测技术资格人员无损检测概念知识考题汇编（问答题）1.对于初级技术资格等级的无损检测人员的要求有哪些以及其职责包括哪些内容?答:初级技术资格等级的无损检测人员应基本了解所从事检测方法的原理和实际知识,能够按照中高级人员指定的方法和确定的检测规范正确操作,包括熟悉被检件在检测前必要的预处理及做好原始记录,了解和执行有关安全防护的规则等.2.对于中级技术资格等级的无损检测人员的要求有哪些以及其职责包括哪些内容?答:除了具备初级人员水平外,应熟悉该类检测方法的工作原理,实用理论,应用范围和局限性,对其他常规无损检测方法具有基本知识,能够按照检测规范熟练地调整校正与操作检测仪器设备,独立进行检测工作,能正确解释检测结果,熟悉被检件制造与使用过程中可能产生的缺陷情况,按照验收标准评定缺陷,签发检测结果报告,熟悉并执行安全防护规则,而且还能对初级人员进行指导.3.简述磁粉探伤原理答：有表面和近表面缺陷的工件磁化后，当缺陷方向和磁场方向成一定角度时，由于缺陷处的磁导率的变化使磁力线逸出工件表面，产生漏磁场，可以吸附磁粉而产生磁痕显示4.渗透探伤的基本原理是什么?答:渗透探伤的基本原理是利用毛细管现象使渗透液渗入表面开口缺陷,经清洗使表面上多余渗透剂去除,而使缺陷中的渗透剂保留,再利用显像剂的毛细管作用吸附出缺陷中的余留渗透剂,而达到检验缺陷的目的.5.什么是渗透探伤?答:用黄绿色荧光渗透液或有色非荧光渗透液渗入表面开口缺陷的缝隙中去,经过清洗,显像,显示缺陷存在,这种方法称为渗透探伤.6.渗透探伤的优点和局限性是什么?答:渗透检验的优点是设备和操作简单,缺陷显示直观,容易判断,局限性是只能检查非多孔性材料的表面开口缺陷,应用范围较窄.7.就磁粉与渗透两种探伤方法而言,其各自的优点是什么?答:磁粉探伤的优点是:①对铁磁性材料检测灵敏度高,②无毒害,③可检查铁磁性材料近表面(不开口)缺陷,④操作简单,效率高.渗透探伤的优点是:①检查对象不受材质限制,②不受缺陷方向影响,③不受被检工件几何形状影响,④设备简单8.简述渗透探伤的适用范围以及常用的渗透探伤方法的分类答:渗透探伤适用于钢铁材料,有色金属材料和陶瓷,塑料,玻璃等非金属材料的表面开口缺陷的检查,尤其是表面细微裂纹的探伤,但不适用于多孔性材料的探伤.常用的渗透探伤方法分类:着色法--水洗型,后乳化型和溶剂清洗型着色渗透探伤,荧光法--水洗型,后乳化型和溶剂清洗型荧光渗透探伤.9.简述涡流检测原理？答：涡流检测是以电磁感应原理为基础的。

选择题（将认为正确的序号字母填入题后面的括号内，只能选择一个答案）基本理论检测器材操作工艺显示评定1.导体中有电流通过时，其周围必存在(b):a)电场b)磁场c)声场d)辐射场2.已知电流方向，其磁场方向用(b)判定:a)左手定则b)右手定则c)都不对3.已知磁场方向，其磁化电流方向用(b)判定:a)左手定则b)右手定则c)都不对4.螺线管通电后产生的磁场方向用(b)判定:a)左手定则b)右手定则c)都不对5.铁磁质的磁导率是(c):a)常数b)恒量c)变量6.铁磁物质在加热时铁磁消失而变为顺磁性的温度叫（c）：a.凝固点 b.熔点 c.居里点 d.相变点7.铁磁性物质在加热时，铁磁性消失而变为顺磁性物质的温度叫作（B）:A．饱和点；B．居里点；C．熔点；D．转向点8.表示磁感应强度意义的公式是(a):a)B=ΦB/S b)B=S/ΦB c)B=S*ΦB (式中S--面积,ΦB--磁通)9.真空中的磁导率μ=(b):a)0 b)1 c)-1 d)1010.表示铁磁质在磁化过程中B和H关系的曲线称为(b):a)磁滞回线b)磁化曲线c)起始磁化曲线11.磁铁的磁极具有(b)性:a)可分开b)不可分开c)以上都不是12.磁力线的特征是(d):a)磁力线彼此不相交 b)磁极处磁力线最稠密c)具有最短路径，是封闭的环d)以上三点都是13.下列关于磁力线的说法中，哪些说法是正确的？（D）A．磁力线永不相交；B．磁铁磁极上磁力线密度最大；C．磁力线沿阻力最小的路线通过；D．以上都对14.以下关于磁力线的说法，不正确的是（d）a.磁力线永不相交b.磁力线是用来形象地表示磁场的曲线c.磁力线密集处的磁场强d.与磁力线垂直的方向就是该点的磁场方向15.矫顽力是描述（C）A．湿法检验时，在液体中悬浮磁粉的方法；B．连续法时使用的磁化力；C．表示去除材料中的剩余磁性需要的反向磁化力；D．不是用于磁粉探伤的术语16.磁通密度的定义是（d）a.108条磁力线（1韦伯）b.伴随着一个磁场的磁力线条数c.穿过与磁通平行的单位面积的磁力线条数d.穿过与磁通垂直的单位面积的磁力线条数17.如果钢件的表面或近表面上有缺陷，磁化后，磁粉是被（c）吸引到缺陷上的a.摩擦力b.矫顽力c.漏磁场d.静电场18.下列有关缺陷所形成的漏磁通的叙述（f）是正确的a)磁化强度为一定时，缺陷高度小于1mm的形状相似的表面缺陷，其漏磁通与缺陷高度无关b)缺陷离试件表面越近，缺陷漏磁通越小c)在磁化状态、缺陷种类和大小为一定时，缺陷漏磁通密度受缺陷方向影响d)交流磁化时，近表面缺陷的漏磁通比直流磁化时要小e)当磁化强度、缺陷种类和大小为一定时，缺陷处的漏磁通密度受磁化方向的影响f)c,d 和e都对19.下列有关缺陷所形成的漏磁通的叙述中哪个是正确的（d）a.它与试件上的磁通密度有关b.它与缺陷的高度有关c.磁化方向与缺陷垂直时漏磁通最大d.以上都对20.下列关于漏磁场的叙述中，正确的是（C）A．缺陷方向与磁力线平行时，漏磁场最大B．漏磁场的大小与工件的磁化程度无关C．漏磁场的大小与缺陷的深度和宽度的比值有关D．工件表层下，缺陷所产生的漏磁场，随缺陷的埋藏深度增加而增大21.漏磁场与下列哪些因素有关（D）A．磁化的磁场强度与材料的磁导率；B．缺陷埋藏的深度、方向和形状尺寸；C．缺陷内的介质；D．以上都是22.工件磁化后表面缺陷形成的漏磁场（b）a.与磁化电流的大小无关b.与磁化电流的大小有关c.当缺陷方向与磁化场方向之间的夹角为零时，漏磁场最大d.与工件的材料性质无关23.下列关于缺陷形成漏磁通的叙述，正确的是（E）A．缺陷离试件表面越近，形成的漏磁通越小B．在磁化状态、缺陷类型和大小为一定时，其漏磁通密度受缺陷方向影响C．交流磁化时，近表面缺陷的漏磁通比直流磁化时的漏磁通要小D．在磁场强度、缺陷类型和大小为一定时，其漏磁通密度受磁化方向影响；E．除A以外都对24.下列有关漏磁通的叙述，哪些是正确的（c）a.内部缺陷处的漏磁通，比同样大小的表面缺陷为大b.缺陷的漏磁通通常同试件上的磁通密度成反比c.表面缺陷的漏磁通密度，随着离开表面距离的增加而急剧减弱d.用有限线圈磁化长的试件，不需进行分段磁化25.下列关于磁粉探伤的叙述，正确的是（d）a.切断磁化电流后施加磁悬液的方法叫作剩磁法b.高矫顽力材料制成的零件可以用剩磁法探伤c.荧光磁粉与非荧光磁粉相比，一般说前者的磁悬液浓度要低d.以上都对26.下列关于连续法和剩磁法的叙述中，正确的是（D）A．由于电源的允许通电时间短，采用一边通电几次、一边施加磁悬液的方法，这不是正常的连续法操作B．剩磁法适用于焊接缺陷的探伤；C．剩磁法要用直流电，如用交流电，必须采用断电相位控制器；D．A和C27.可以用剩磁法检查的零件是（B）A．形状不规则；B．有很高的剩磁和矫顽力；C．零件材料强度高、硬度大；D．验证连续法的灵敏度28.可用剩磁法检验的是（B）A．零件形状不规则；B．零件具有高顽磁性；C．零件承受高应力作用；D．进一步评定连续法形成的显示29.剩余磁性有助于（B）:A．退磁；B．解释和评定显示；C．焊接金属的沉积；D．以上都是30.抗退磁性的正确叙述是（a）a)硬磁材料比软磁材料不易退磁b)软磁材料比硬磁材料不易退磁c)硬磁材料与软磁材料相同31.退磁的难易程度（A）:A．硬磁材料大于软磁材料；B．软磁材料大于硬磁材料；C．和材料无关；D．无阻力32.退磁(A)A.难易程度取决于材料类型；B.矫顽力高的材料易于退磁；C.保留剩磁强的材料总是最易于退磁；D.以上都对33.退磁（A）:A．可将材料加热到居里点以上实现；B．总是需要进行的；C．只能用交流电进行；D．只能用直流电进行34.下列哪种方法可使试件退磁？(D)A．高于居里温度的热处理；B．交流线圈；C．可倒向的直流磁场；D．以上方法都可以35.下列有关退磁的叙述中（e）是正确的a)所谓退磁就是将试件上的剩磁减小到不妨碍使用的程度b)退磁是把试件放入通直流电的线圈中，不切换电流方向，使试件逐渐远离线圈c)园形截面的试件用轴向通电磁化后，不需要进行退磁d)退磁是一边使磁场交替180°，一边把磁场强度逐渐减弱的方法e)a和d36.下列有关退磁的叙述（d）是正确的a)交流退磁只能退去强磁材料表面的剩磁b)施加退磁场的方法最好与施加磁化磁场的方法相同c)经过磁化的试件一律要退磁d)a和b都对37.下列有关退磁场的叙述中正确的是（a）a.退磁场是由于工件磁化后形成磁极造成的b.L/D值越大，退磁场越大c.退磁场大小与工件形状无关d.将工件夹于电磁铁的两极之间形成闭合磁路后，没有退磁场38.使工件退磁的方法是（D）A．在居里点以上进行热处理；B．在交流线圈中沿轴线缓慢取出工件C．用直流电来回作倒向磁化，磁化电流逐渐减小；D．以上都是39.对于周向磁化的剩余磁场进行退磁时，应（B）A．考虑材料的磁滞回线；B．建立一个纵向磁场，然后退磁；C．用半波整流电；D．使用旋转磁场40.将零件放入一个极性不断反转，强度逐渐减小的磁场中的目的是（B）A．磁化零件；B．使零件退磁；C．增大剩余磁场强度；D．有助于检出埋藏深的缺陷41.将零件从线圈中抽出时，哪种电流对零件的退磁效应最小？（B）A．交流电；B．直流电；C．半波整流交流电；D．全波整流电42.下面哪种退磁方法最有效？（A）A．有反向和降压控制器的直流电；B．有降压控制器的交流电；C．半波整流交流电；D．全波整流电43.对于含有周向剩余磁场的零件退磁时（B）A．材料磁滞回线是应考虑的最重要的因素；B．建立一个纵向磁场，然后进行退磁C．在夹头通电设备上用半波电流进行降压磁化可保证将剩余磁场完全去除；D．使用旋转周期磁场44.利用(b)磁化，可同时发现纵向和横向缺陷:a)直流b)旋转磁场c)交流45.旋转磁场是大小及方向随(b)变化，形成园形、椭园形等的磁场:a)地点b)时间c)距离46.旋转磁场是一种特殊的复合磁场，它可以检测工件中的（d）a.纵向的表面和近表面缺陷b.横向的表面和近表面缺陷c.斜向的表面和近表面缺陷d.任何方向的表面和近表面缺陷47.下列有关磁化曲线的正确叙述为(a)a)磁化曲线表示磁场强度H与磁感应强度B的关系b)经过一次磁化后，把磁场强度降为零时的磁通密度称为饱和磁通密度c)在铁磁材料中，磁场强度通常与磁通密度成正比d)经过一次磁化后，把磁场强度降为零时的磁通密度称为矫顽力48.下列有关磁化曲线的正确叙述是（C）A．磁化场在正负两个方向上往复变化时，所形成的封闭曲线B．经过一次磁化后，把磁场强度降为零时，所对应的磁场强度H与磁感应强度B的关系曲线C．磁化曲线表示铁磁介质在磁化过程中，磁场强度H与磁感应强度B的关系曲线D．表示剩余磁感应强度随磁场强度变化的规律的曲线49.下列关于磁化曲线的叙述中，正确的是（E）A．在B-H曲线上，把H为零时的B值称为矫顽力；B．B-H曲线是表示磁场强度与磁通密度关系的曲线C．一般把B-H曲线叫作技术磁化曲线；D．B-H曲线中，磁导率μ的物理意义是表征材料磁化的难易程度；E．除A以外都对50.指出下列有关B-H曲线的叙述哪种说法是正确的？（C）A．在B-H曲线上，把H为零的B值称为矫顽力；B．在B-H曲线上，矫顽力表示反磁场的大小C．B-H曲线是表示磁场强度与磁通密度关系的曲线；D．以上都是51.直径80毫米，长200毫米的园钢棒，轴通电磁化时，为了使用表面磁场强度达到100奥斯特所需要的电流值是（b）a)1001安b)2000安c)3000安d)4000安52.采用线圈磁化法要注意的事项是（d）a)线圈的直径不要比零件大得太多b)线圈两端的磁场比较小c)小直径的零件应靠近线圈d)以上都是53.直流电通过线圈时产生纵向磁场，其方向可用下述法则确定（B）A．左手定则；B．右手定则；C．欧姆定律；D．没有相关的定律54.下列关于有限长线圈的叙述哪些是正确的？（a）a.线圈内部轴上的磁场方向是与轴平行的b.在线圈内部轴上的磁场强度，中间部分与端部是一样的c.线圈轴上的磁场以中心为最弱d.当线圈的长度、匝数和电流为一定时，线圈的直径越大，其中心磁场越强55.对交流做半波整流是为了更好地检验（c）缺陷:a)表面缺陷b)内部缺陷c)表面与近面缺陷56.同样电流通过长度相同,直径分别为1厘米和2厘米的钢棒,形成磁场的比较是(b)a)直径1厘米钢棒中心磁场强度是直径2厘米钢棒中心磁场强度的1/2b)直径2厘米钢棒中心磁场强度是直径1厘米钢棒中心磁场强度的1/2c)两根钢棒中心的磁场强度均为零d)直径1厘米钢棒中心磁场强度是直径2厘米钢棒中心磁场强度的1/457.直径为25mm和50mm的园棒材,使用相同的轴向电流进行磁化,园棒表面的磁感应强度将是（D）A．两试件磁场相同；B．直径为50mm的棒磁场较强；C．直径为25mm的棒磁场较弱；D．直径为25mm的棒磁场较强58.直径为10cm和20cm的棒材通过相同的电流进行磁化,其表面磁场（d）a.两根棒的磁场相同b.直径为20cm的棒材磁场较强c.直径为10cm的棒材磁场较弱d.直径为10cm的棒材磁场较强59.钢轴通以一定值的交流电磁化，其表面磁场强度（b）a.与横截面成反比b.与直径成反比c.与横截面成正比d.与直径成正比60.如果用同样大小的电流通入长度相同而直径分别为25mm、50mm的园棒时，两工件表面上磁感应强度符合（b）的关系a)两园棒表面磁感应强度是相同的b)直径25mm的表面磁感应强度近似为直径50mm的2倍c)直径为50mm的表面磁感应强度近似为直径25mm的四倍d)直径为25mm的表面磁感应强度近似为直径50mm的二分之一61.下列有关磁化方法和磁场方向的叙述（e）是正确的a)在磁轭法中，磁极连线上的磁场方向垂直于连线b)在触头法中，电极连线上的磁场方向垂直于其连线c)在线圈法中，线圈轴上的磁场方向是与线圈轴平行的d)在穿棒法中，磁场方向是与棒的轴平行的e)b和c62.下列有关磁化电流方向与缺陷方向之间关系的正确叙述是（b）a)直接通电磁化时，与电流方向垂直的缺陷最容易探测到 b)直接通电磁化时，与电流方向平行的缺陷最容易探测到c)直接通电磁化时，与电流方向无关，任何方向的缺陷都能探出d)用线圈法磁化时，与线圈内电流方向垂直的缺陷最容易探出63.在线圈中有关磁场强度的叙述（e）是正确的a)磁场强度与安匝数成正比b)在有限长线圈轴上，磁场强度端部比中间强c)在长度为直径3倍以上的有限长线圈中，端部与中间的磁场强度相等d)在无限长螺管线圈中磁场强度是均匀的e)a和d64.电流流过无限长的直导体时，有关周围磁场的叙述（f）是正确的a)与导体中心轴距离相等的点上，其磁场强度是相等的b)离导体中心轴距离增加到2倍时，其磁场强度减少到1/4c)离导体中心轴距离增加到2倍时，其磁场强度减少到1/2 d)当流过导体的电流增加到2倍时，其磁场强度增加到4倍e)当流过导体的电流增加到2倍时，其磁场强度增加到2倍f)a,c和e都是65.电流流过无限长的直导体时，有关周围磁场的叙述（d）是正确的a.与导体中心轴距离相等的点上，其磁场强度是相等的b.离导体中心轴距离增加到2倍时，其磁场强度减少到1/2c.当流过导体的电流增加到2倍时，其磁场强度增加到2倍d.以上都正确66.能被强烈吸引到磁铁上来的材料称为（C）:A．被磁化的材料；B．非磁性材料；C．铁磁性材料；D．被极化的材料67.受磁场吸引微弱的材料称为（A）:A．顺磁性材料；B．抗磁性材料；C．铁磁性材料；D．非磁性材料68.受磁场吸引微弱的材料是（A）:A．顺磁性的；B．双磁性的；C．隐磁性的；D．抗磁性的69.被磁性排斥的材料称为（B）:A．顺磁性材料；B．抗磁性材料；C．铁磁性材料；D．非磁性材料70.在磁化时具有微弱吸引力的物质是（a）：a.顺磁性的 b.逆磁性的 c.铁磁性的 d.非铁磁性的71.磁铁上，磁力线进入的一端是（B）:A．N极；B．S极；C．N极和S极；D．以上都不是72.把铁粉撒在放于一根磁棒上的纸上，由铁粉形成的图形叫作（C）:A．磁场测量图；B．磁强计；C．磁图；D．磁通计73.每平方厘米一根磁感应线的度量单位为（C）:A．1奥斯特；B．1欧姆；C．1高斯；D．1安培74.在国际单位制中，表示磁场强度的单位是（A）:A．安培/米；B．米/安培；C．特斯拉；D．高斯75.材料的磁导率是表示（A）A．材料被磁化的难易程度；B．材料中磁场的穿透深度；C．工件需要退磁时间的长短；D．保留磁场的能力76.铁磁材料是指（B）A．磁导率略小于1的材料；B．磁导率远大于1的材料；C．磁导率接近于1的材料；D．磁导率等于1的材料77.下列关于钢磁特性的叙述正确的为(b)a)一般含碳量越多，矫顽力越小b)一般经淬火的材料矫顽力大c)含碳量越高的钢，一般磁导率也越高d)奥氐体不锈钢显示的磁性强78.下列关于铁磁性材料的磁特性叙述中，正确的是（e）a.铁磁性材料有磁滞现象b.随着含碳量增高，矫顽力增大c.铁磁性材料的磁导率μ远大于1，它是与外磁场变化无关的常数d.铁磁性材料比顺磁性材料较难达到饱和状态e.a和b都对79.表示电路中电阻、电感和电容的综合效应对电流总阻力的术语是（B）:A．感抗；B．阻抗；C．磁阻；D．衰减80.在某介质中描述磁场强度大小和方向的量是（C）：A．电场强度；B．磁感应强度；C．磁场强度；D．磁通量81.在真空中描述磁场强度大小和方向的量是（C）：A．电场强度；B．磁感应强度；C．磁场强度；D．磁通量82.下列电磁学符号、单位正确的是（E）A．电流：符号-I,单位-安培；B．磁导率：符号-μ,单位-亨利/米；C．磁通密度：符号-B,单位-高斯,国际单位制单位-特斯拉；D．磁场强度：符号-H,单位-奥斯特,国际单位制单位-安/米；E．以上都对83.磁通密度常用的单位是（A）:A．高斯；B．亨利；C．法拉；D．安培84.通电直导线周围的磁场强度可用下列哪个公式进行计算？（A）A．H=I/2πr；B．H=2πr /I；C．H=2π/Ir ；D．H=2r/πI85.交流电的角频ω和周期Τ、频率f的关系是（D）:A．ω=2π/f；B．ω=2πf；C．F=2πω；D．ω=2πf86.线圈中磁场最强处在（B）:A．线圈内缘；B．线圈外缘；C．线圈中心；D．线圈端头87.磁力线（B）:A．沿直线进行；B．形成闭合回路；C．方向无规律；D．复盖在铁磁材料上88.电流通过导体时，围绕导体的是（C）:A．有势场；B．电流；C．磁场；D．剩磁场89.下列关于电流形成磁场的叙述，说法正确的是（B）A．电流形成的磁场与电流方向平行；B．电流从一根导体上通过时，用右手定则确定磁场方向C．通电导体周围的磁场强度与电流大小无关；D．通电导体周围的磁场强度与电流大小无关90.硬磁材料是指材料的（D）:A．磁导率低；B．剩磁强；C．矫顽力大；D．以上都是91.磁通密度和磁感应强度都是单位面积上的磁力线条数，它们的不同点是（B）A．磁通密度是正交平面上的磁力线密度，磁感应强度是非正交平面上的磁力线密度；B．磁通密度是非正交平面上的磁力线密度，磁感应强度是正交平面上的磁力线密度；C．磁通密度与磁感应强度无明显区别；D．上述三点都不对92.同样大小的电流通过两根尺寸相同的导体时，一根是磁材料，另一根是非磁性材料，则其周围的磁场强度是（D）A．磁性材料的较强；B．非磁性材料的较强；C．随材料磁导率变化；D．磁场强度相同93.电流通过铜导线时（A）A．在铜导线周围形成一个磁场；B．在铜导线中建立磁极；C．使铜导线磁化；D．不能产生磁场94.物质吸引其它物质的能力与哪种因素有关？（B）:A．磁场强度；B．磁性；C．矫顽力；D．磁极强度95.磁感应线在什么位置离开磁铁？（A）:A．北极；B．南极；C．北极和南极；D．以上都不是96.顺磁性材料的磁特性是：（C）A．磁性强；B．根本无磁性；C．磁性微弱；D．缺乏电子运动97.永久磁铁中的磁畴（B）A．以固定位置排列，方向相互抵消；B．以固定位置排列，在一个方向占优势；C．无规则排列；D．与金属点阵相同98.磁性材料在达到居里温度时，会变为（A）:A．顺磁性的；B．抗磁性的；C．非磁性的；D．放射性的99.下列关于铁磁性材料的叙述中，正确的是（E）A．铁磁性材料有磁滞现象；B．随着含碳量增高，矫顽力增大C．铁磁性材料的磁导率远大于1，它是与外磁场变化无关的常数D．铁磁性材料比顺磁性材料较难达到磁饱和状态；E．A和B100.下列关于磁场的叙述中，正确的是（E）A．存在于通电导体周围的空间；B．磁场具有大小和方向；C．可以用磁力线描述磁场的大小和方向D．磁场不存在于磁体的外部；E．除D以外都对101.在被磁化的零件中和周围存在的磁通量叫作（B）:A．饱和点；B．磁场；C．铁磁性；D．顺磁性102.在被磁化的零件上，磁场进入和离开的部位叫作（C）:A．显点；B．缺陷；C．磁极；D．节点103.表示磁化力在某种材料中产生的磁场强度的关系的曲线叫作(B)A.磁力曲线；B.磁滞回线；C.饱和曲线；D.磁感应曲线104.撤去外磁场后，保留在可磁化的材料中的磁性叫作（B）:A．漂移场；B．剩余磁场；C．衰减磁场；D．永久磁场105.当一个材料中存在表面和近表面缺陷时，在工件磁化后，就会在缺陷附近产生一个磁场。

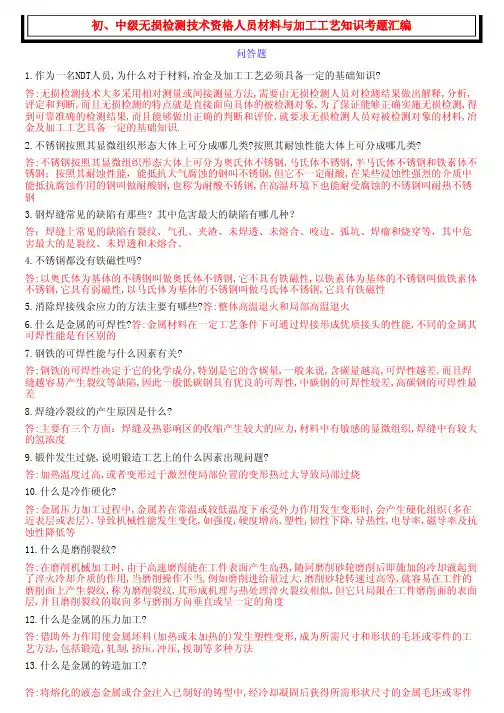

初、中级无损检测技术资格人员材料与加工工艺知识考题汇编问答题1.作为一名NDT人员,为什么对于材料,冶金及加工工艺必须具备一定的基础知识?答:无损检测技术大多采用相对测量或间接测量方法,需要由无损检测人员对检测结果做出解释,分析,评定和判断,而且无损检测的特点就是直接面向具体的被检测对象,为了保证能够正确实施无损检测,得到可靠准确的检测结果,而且能够做出正确的判断和评价,就要求无损检测人员对被检测对象的材料,冶金及加工工艺具备一定的基础知识.2.不锈钢按照其显微组织形态大体上可分成哪几类?按照其耐蚀性能大体上可分成哪几类?答:不锈钢按照其显微组织形态大体上可分为奥氏体不锈钢,马氏体不锈钢,半马氏体不锈钢和铁素体不锈钢；按照其耐蚀性能，能抵抗大气腐蚀的钢叫不锈钢,但它不一定耐酸,在某些浸蚀性强烈的介质中能抵抗腐蚀作用的钢叫做耐酸钢,也称为耐酸不锈钢,在高温环境下也能耐受腐蚀的不锈钢叫耐热不锈钢3.钢焊缝常见的缺陷有那些？其中危害最大的缺陷有哪几种？答：焊缝上常见的缺陷有裂纹、气孔、夹渣、未焊透、未熔合、咬边、弧坑、焊瘤和烧穿等，其中危害最大的是裂纹、未焊透和未熔合。

4.不锈钢都没有铁磁性吗?答:以奥氏体为基体的不锈钢叫做奥氏体不锈钢,它不具有铁磁性,以铁素体为基体的不锈钢叫做铁素体不锈钢,它具有弱磁性,以马氏体为基体的不锈钢叫做马氏体不锈钢,它具有铁磁性5.消除焊接残余应力的方法主要有哪些?答:整体高温退火和局部高温退火6.什么是金属的可焊性?答:金属材料在一定工艺条件下可通过焊接形成优质接头的性能,不同的金属其可焊性能是有区别的7.钢铁的可焊性能与什么因素有关?答:钢铁的可焊性决定于它的化学成分,特别是它的含碳量,一般来说,含碳量越高,可焊性越差,而且焊缝越容易产生裂纹等缺陷,因此一般低碳钢具有优良的可焊性,中碳钢的可焊性较差,高碳钢的可焊性最差8.焊缝冷裂纹的产生原因是什么?答:主要有三个方面：焊缝及热影响区的收缩产生较大的应力,材料中有敏感的显微组织,焊缝中有较大的氢浓度9.锻件发生过烧,说明锻造工艺上的什么因素出现问题?答:加热温度过高,或者变形过于激烈使局部位置的变形热过大导致局部过烧10.什么是冷作硬化?答:金属压力加工过程中,金属若在常温或较低温度下承受外力作用发生变形时,会产生硬化组织(多在近表层或表层),导致机械性能发生变化,如强度,硬度增高,塑性,韧性下降,导热性,电导率,磁导率及抗蚀性降低等11.什么是磨削裂纹?答:在磨削机械加工时,由于高速磨削能在工件表面产生高热,随同磨削砂轮磨削后即施加的冷却液起到了淬火冷却介质的作用,当磨削操作不当,例如磨削进给量过大,磨削砂轮转速过高等,就容易在工件的磨削面上产生裂纹,称为磨削裂纹,其形成机理与热处理淬火裂纹相似,但它只局限在工件磨削面的表面层,并且磨削裂纹的取向多与磨削方向垂直或呈一定的角度12.什么是金属的压力加工?答:借助外力作用使金属坯料(加热或未加热的)发生塑性变形,成为所需尺寸和形状的毛坯或零件的工艺方法,包括锻造,轧制,挤压,冲压,拔制等多种方法13.什么是金属的铸造加工?答:将熔化的液态金属或合金注入已制好的铸型中,经冷却凝固后获得所需形状尺寸的金属毛坯或零件的工艺方法,包括砂型铸造,型模铸造,压力铸造,离心铸造等多种铸造方法14.什么是金属的热处理?答:将金属在固态范围内通过一定方式的加热,保温和冷却处理,使金属的性能和显微组织获得改善或改变的工艺方法,根据热处理的目的不同,常见的热处理方法有退火,正火,淬火,回火,调质,表面处理等15.什么是金属的焊接?答:将两块分离的金属其接头部分局部加热到熔化或半熔化状态,采取施加压力或不加压,或填充其他金属,利用原子间的扩散与结合等方法,使它们连接成整体的过程称为焊接16.钢焊缝常见的缺陷有那些？其中危害最大的缺陷有哪几种？答：焊缝上常见的缺陷有裂纹、气孔、夹渣、未焊透（熔入不足）、未熔合（熔入不良）、咬边、弧坑、焊瘤和烧穿等，其中危害最大的是裂纹、未焊透和未熔合。

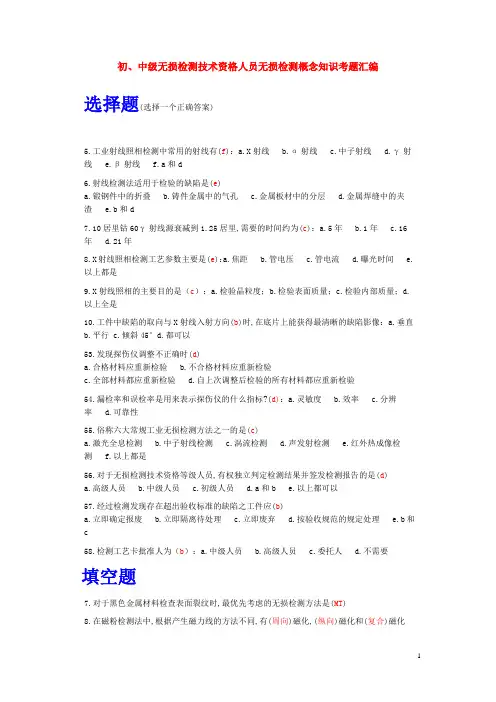

初、中级无损检测技术资格人员无损检测概念知识考题汇编选择题(选择一个正确答案)5.工业射线照相检测中常用的射线有(f)：a.X射线 b.α射线 c.中子射线 d.γ射线 e.β射线 f.a和d6.射线检测法适用于检验的缺陷是(e)a.锻钢件中的折叠b.铸件金属中的气孔c.金属板材中的分层d.金属焊缝中的夹渣 e.b和d7.10居里钴60γ射线源衰减到1.25居里,需要的时间约为(c)：a.5年 b.1年 c.16年 d.21年8.X射线照相检测工艺参数主要是(e)：a.焦距 b.管电压 c.管电流 d.曝光时间 e.以上都是9.X射线照相的主要目的是（c）：a.检验晶粒度；b.检验表面质量；c.检验内部质量；d.以上全是10.工件中缺陷的取向与X射线入射方向(b)时,在底片上能获得最清晰的缺陷影像：a.垂直b.平行c.倾斜45°d.都可以53.发现探伤仪调整不正确时(d)a.合格材料应重新检验b.不合格材料应重新检验c.全部材料都应重新检验d.自上次调整后检验的所有材料都应重新检验54.漏检率和误检率是用来表示探伤仪的什么指标?(d)：a.灵敏度 b.效率 c.分辨率 d.可靠性55.俗称六大常规工业无损检测方法之一的是(c)a.激光全息检测b.中子射线检测c.涡流检测d.声发射检测e.红外热成像检测 f.以上都是56.对于无损检测技术资格等级人员,有权独立判定检测结果并签发检测报告的是(d)a.高级人员b.中级人员c.初级人员d.a和be.以上都可以57.经过检测发现存在超出验收标准的缺陷之工件应(b)a.立即确定报废b.立即隔离待处理c.立即废弃d.按验收规范的规定处理e.b和c58.检测工艺卡批准人为（b）：a.中级人员 b.高级人员 c.委托人 d.不需要填空题7.对于黑色金属材料检查表面裂纹时,最优先考虑的无损检测方法是(MT)8.在磁粉检测法中,根据产生磁力线的方法不同,有(周向)磁化,(纵向)磁化和(复合)磁化三种方式9.在磁粉检测中,表面或近表面缺陷的取向与磁力线方向(垂直)时,才有最良好的磁痕显示10.涡流检测法利用的是(电磁感应)原理,涡流检测法适用于(导电)材料11.涡流检测中的涂层测厚最常见的是利用(提离)效应12.涡流检测常用的探头主要有(线圈穿过式),(探头式),(插入式)三种类型13.在涡流检测中测定导电率常用的单位是(国际退火铜标准-%IACS)14.限制涡流检测法检测材料深度的原因是因为存在(趋肤效应)15.超声波检测法是利用超声波在材料中的(反射),(折射),(透射)等传播特性变化来发现缺陷的16.超声波检测法利用的超声波属于（机械振动）波17.在工业超声波检测中最常用的超声波波型有(纵)波,(横)波,(表面)波,(板)波18.在超声检测中,当缺陷的取向与超声波入射方向(垂直)时,能获得最大的超声波反射19.渗透检测法是根据（毛细）现象为原理的,渗透检测法适合探查（表面开口）缺陷20.渗透检测法主要采用（荧光渗透检测）和（着色渗透检测）两种,21.对于有色金属材料检查表面裂纹时,最优先考虑的无损检测方法是(PT)22.射线检测利用的放射线属于（电磁）波,工业射线检测最常采用的射线源是(X)射线和(γ)射线23.目前工业γ射线检测最常用的两种γ射线源是(Co60)和(Ir192)24.铸件内部缺陷最适合采用(射线)检测方法25.X射线照相检测时的工艺参数最重要的是(管电压),(管电流),(曝光时间),(焦距)等26.射线辐射防护的三种基本方式是(距离防护),(屏蔽防护),(时间防护)27.射线照相检测中,缺陷的取向与射线方向(平行)时,可在底片上获得最清晰的缺陷影像28.超声检测适合检测(面积)型缺陷,而射线检测适合检测(体积)型缺陷29.目视检测中最常用的内窥镜主要有(光纤内视镜)和(电子内视镜)两种类型30.工业上最常用的无损检测方法有(超声波检测),(磁粉检测),(涡流检测),(渗透检测),(射线检测),(目视检测)六大类,其英语缩写依次为(UT),(MT),(ET),(PT),(RT),(VT)是非判断题(正确的用""表示,错误的用""表示)1.涡流检测法是以电磁感应原理为基础的无损检测方法()2.涡流检测的原理基础是导体的电磁感应现象()3.涡流检测法适用于任何材料()4.涡流检测法适用于金属导电材料()5.涡流检测法仅适用于有色金属导电材料()6.电流通过导体时,产生磁场的方向用右手定则确定()7.涡流检测可以分为穿过式线圈法,探头式线圈法,插入式线圈法三种()8.目前应用于超声波检测的超声波波型仅限于纵波和横波()9.超声波检测法适用于任何材料()10.超声波检测法不能用于岩石材料()11.在异质界面上,当纵波折射角等于90°时的纵波入射角称为第一临界角()12.超声波检测中应用的所谓板波,实际是在薄板中产生的一种表面波()13.在役部件超声波检测主要是探测疲劳裂纹和应力腐蚀裂纹()14.缺陷面或延伸方向与超声波束垂直的时候最容易被发现()15.渗透检测法包括着色渗透检验和荧光渗透检验()16.适用于所有渗透检测方法的一条基本原则是在黑光灯照射下显示才发光()17.渗透检测法适用于探查各种表面缺陷()18.渗透检测法适用于探查表面开口裂纹类缺陷()19.在检验表面细微裂纹时,渗透检验法的可靠性低于射线照相检验法()20.检验铁磁性材料的表面裂纹时,渗透检验法的灵敏度一般要低于磁粉检测法()21.显像剂的作用是将缺陷内的渗透液吸附到试样表面,并提供与渗透液形成强烈对比的衬托背景()22.磁粉检测法适用于于各种金属导电材料()23.磁粉检测法适用于铁磁性材料()24.磁粉检测法仅适用于硬铁磁性材料()25.轴类零件放在螺管线圈中磁化,在零件中可产生周向磁场()26.所有的不锈钢零件都不能采用磁粉检测法检验()27.裂纹缺陷的延伸方向与磁力线方向平行时最容易被磁粉检测所发现()28.荧光磁粉探伤也可以在白光下观察磁痕显示()29.X射线检测法适用于任何材料()30.射线照相检验法的优点是效率高,成本低()31.X射线检测法不适用于混凝土结构件()32.γ射线检测法适用于任何材料()33.射线照相检验方法的局限性是不易评定缺陷的形状,大小和分布()34.当射线中心束方向与裂纹开裂面成180°角时,最容易发现该裂纹()35.缺陷面或延伸方向与射线束垂直的时候最容易被发现()36.射线照相检测的防护措施只有屏蔽一种方法()37.目视检测法可以探查被检物体的任何缺陷()38.锻件上的折叠都可以用目视检测或渗透检测法检测出来()39.目视检测法可以检查表面可见缺陷()40.目视检测法可以探查被检物体的近表面缺陷()41.利用光纤内窥镜可以观察检查材料或部件的狭窄,弯曲孔道等部位的内表面质量情况()42.电位法检测可以探测出被检导电材料的表面裂纹深度()43.无损检测的理论基础是材料的物理性质()44.中级检测员的职责包括执行检测,评估判定检测结果和签发检测报告()45.初级检测员的职责包括执行检测,评估判定检测结果和签发检测报告()四、问答题1.对于初级技术资格等级的无损检测人员的要求有哪些以及其职责包括哪些内容?答:初级技术资格等级的无损检测人员应基本了解所从事检测方法的原理和实际知识,能够按照中高级人员指定的方法和确定的检测规范正确操作,包括熟悉被检件在检测前必要的预处理及做好原始记录,了解和执行有关安全防护的规则等.2.对于中级技术资格等级的无损检测人员的要求有哪些以及其职责包括哪些内容?答:除了具备初级人员水平外,应熟悉该类检测方法的工作原理,实用理论,应用范围和局限性,对其他常规无损检测方法具有基本知识,能够按照检测规范熟练地调整校正与操作检测仪器设备,独立进行检测工作,能正确解释检测结果,熟悉被检件制造与使用过程中可能产生的缺陷情况,按照验收标准评定缺陷,签发检测结果报告,熟悉并执行安全防护规则,而且还能对初级人员进行指导.10.简述射线照相检验法的原理答：射线在透照工件时，由于射线能量衰减程度与材料密度和厚度有关，所以有缺陷部位与无缺陷部位对射线能量的吸收不同，因而透过有缺陷部位与无缺陷部位的射线强度不同，在底片上形成的黑度不同，则可通过底片上不同黑度的影像来显示缺陷。

问答题1.使用X 射线机应注意些什么?答:避免剧烈震动,排除高压回路里的气体,阳极充分冷却,预防高压突波影响,注意灯丝预热,不许超负荷使用,电源电压稳定,绝缘油及仪表应定期校验,气冷机应注意保持机头气压,正确训机等2.在图示连续Χ射线谱中，设有两波长λA 和λB ，且含λA 和λB 的射线强度相等，已知λA 和λB 对铝的射线衰减系数分别为0.25cm-1和0.60cm-1，为使含λA 的射线强度为含λB 的射线强度的5倍，应使射线透过多厚的铝板？解1：设含λA 和λB 的射线初始强度分别为I A0和I B0，透过厚度为x 的铝板后的强度分别为I A 和I B ，两种射线成分对铝的衰减系数分别为μA 和μB ，则I A =I A0 ²e-μAX （1）； I B =I B0 ²e-μBX （2）；由题意，x=0时，I A0=I B0 x=x 时，I A =5I B（1）÷（2），得I A /I B =eX(μB-μA)=5 5=e X(0.6-0.25) ln5=0.35x ∴x=4.6cm 解2：设两种射线分成对铝的半价层分别为ΗA 和ΗB ，则ΗA =0.693/0.25=2.772cm ； ΗB =0.693/0.60=1.155cmI A =I A0²(1/2)x/ΗA (1) I B =I B0²(1/2)x/ΗB (2) 由题意，x=0时，I A0=I B0； x=x 时，I A =5I B（1）÷（2），得I A /I B =2x[(1/ΗB)-(1/ΗA)]=2x[(1/1.155)-(1/2.772)] 5=20.5x ln5=0.5xln2 ∴x=4.6cm3.根据左图示出胶片的特性曲线，指出正常感光区；感光不足区；负感光区各区段的位置。

答：正常感光区CD ；感光不足区BC ；负感区EF ；4.对实际用的x 射线，为了要用半价层公式，以什么时的波长为准？答：管电压一定的x 射线达到最大强度时的波长为准。

填空题1.元素中有（13）个质子和（14）个中子2.某X光机发出的最短波长λmin=0.0124nm(0.124)，那么其管电压应为（100）KV3.对于X射线机表征射线的能量是采用（KVP）4.当射线能量小于1.02MeV时，射线与物质相互作用主要是（光电）效应和（康普顿）效应5.单位质量放射物质的活度称为该放射物质的（比活度）6.射线的能量越高，穿透力越（强）；物质的密度越大，对射线的吸收越（大）7.吸收系数μ值的大小取决于（Z、P和射线能量）8.半衰期是指放射性同位素的（强度）衰减一半所需要的时间9.光电效应和康普顿效应都可以产生（高速电子）10.同位素就是（原子序数）相同，（原子量）不同的一种元素11.X射线管的发射效率主要取决于（Z、V）12.X射线管发射的射线强度取决于(灯丝加热温度,即灯丝加热的电压或电流)13.200KV5mA的X光机在额定输出时，射线束的最短波长是（0.0062）nm14.已知光子波长为0.0012395nm，它的能量应为（1）MeV15.X、γ射线与物质相互作用时主要产生（光电）效应、（康普顿）效应和（电子对生成）效应16.X、γ射线与可见光的本质都是电磁波，它们的主要区别就在于射线的波长（短）、能量（高），能穿透（可见光所不能穿透）的物质，包括金属17.连续X射线的能量取决于（管电压），在距离、管电压与阳极靶材料不变时，其强度取决于（管电流）；γ射线的能量取决于（源的种类），其强度取决于（放射性活度或比活度）18.100x109Bq的192Ir源经过5个月后，其活度还有（25）x109Bq19.低能X光机之所以用铅做防护层，是因为铅的原子序数Z大，在此能量范围内衰减系数μ与Z的（3）次方成正比20.常用的伽玛源中，钴60的半衰期是（5.3年），铯137的半衰期是（33年），铱192的半衰期是（75天）21.X、γ射线在真空中的传播速度为（30）万公里/秒22.右图中(C)表示射线强度与管电压的关系；(B)表示射线强度与管电流的关系；(A) Array表示滤波对Χ射线强度的影响。

无损检测试题一、选择题1.超声波检测中,产生和接收超声波的方法,通常是利用某些晶体的CA.电磁效应B.磁致伸缩效应C.压电效应D.磁敏效应2.目前工业超声波检测应用的波型是FA.爬行纵波B.瑞利波C.压缩波D.剪切波E.兰姆波F.以上都是3.工件内部裂纹属于面积型缺陷,最适宜的检测方法应该是AA.超声波检测B.渗透检测C.目视检测D.磁粉检测E.涡流检测F.射线检测4.被检件中缺陷的取向与超声波的入射方向A时,可获得最大超声波反射：A.垂直B.平行C.倾斜45°D.都可以5.工业射线照相检测中常用的射线有F：A.X射线B.α射线C.中子射线D.γ射线E.β射线F.A和D6.射线检测法适用于检验的缺陷是EA.锻钢件中的折叠B.铸件金属中的气孔C.金属板材中的分层D.金属焊缝中的夹渣 E.B和D7.10居里钴60γ射线源衰减到1.25居里,需要的时间约为C：A.5年B.1年C.16年D.21年8.X射线照相检测工艺参数主要是E：A.焦距B.管电压C.管电流D.曝光时间E.以上都是9.X射线照相的主要目的是C：A.检验晶粒度；B.检验表面质量；C.检验内部质量；D.以上全是10.工件中缺陷的取向与X射线入射方向B时,在底片上能获得最清晰的缺陷影像：A.垂直B.平行C.倾斜45°D.都可以11.渗透检测法适用于检验的缺陷是A：A.表面开口缺陷B.近表面缺陷C.内部缺陷D.以上都对12.渗透检测法可以发现下述哪种缺陷 CA.锻件中的残余缩孔B.钢板中的分层C.齿轮的磨削裂纹D.锻钢件中的夹杂物13.着色渗透探伤能发现的缺陷是A：A.表面开口缺陷B.近表面缺陷C.内部未焊透14.下面哪一条不是液体渗透试验方法的优点 AA.这种方法可以发现各种缺陷B.这种方法原理简单,容易理解C.这种方法应用比较简单D.用这种方法检验的零件尺寸和形状几乎没有限制15.下面哪一条不是渗透探伤的特点 Aa.这种方法能精确地测量裂纹或不连续性的深度B.这种方法能在现场检验大型零件C.这种方法能发现浅的表面缺陷D.使用不同类型的渗透材料可获得较低或较高的灵敏度16.下面哪条不是渗透探伤的优点 DA.适合于小零件批量生产检验B.可探测细小裂纹C.是一种比较简单的检测方法D.在任何温度下都是有效的17.渗透探伤不能发现C：A.表面密集孔洞B.表面裂纹C.内部孔洞D.表面锻造折叠18.渗透检验是D方法:A.一种用来检查非铁磁性材料近表面缺陷的无损检验方法B.一种用来检查非多孔性材料的近表面缺陷的无损检验方法C.一种用来检查非多孔性材料近的表面和近面缺陷的无损检验方法D.一种用来检查非多孔性材料的表面缺陷的无损检验方法19.A类型的材料可用渗透法进行检验A.任何非多孔材料,金属或非金属B.任何多孔性材料,金属或非金属C.以上均不能20.渗透探伤的缺点是DA.不能检测内部缺陷B.检测时受温度限制,温度太高或太低均会影响检测结果C.与其他无损检测方法相比,需要更仔细的表面清理D.以上都是21.液体渗透技术适合于检验非多孔性材料的C：A.近表面缺陷 B.表面和近表面缺陷 C.表面开口缺陷 D.内部缺陷22.渗透探伤检查能指示工件表面缺陷的E：A.深度 B.长度 C.宽度 D.位置和形状 E.B和D23.下列哪种材料不能用通常的渗透探伤法进行检验 A：A.未涂釉的多孔性陶瓷B.钛合金C.高合金钢D.铸铁24.是否试件上所有表面开口的缺陷均能用液渗检测法检测出来 BA.能B.有时不能C.均不能D.不仅表面,而且包括内部缺陷均能检出25.下面哪种缺陷缺陷不适用于着色检验E：A.锻件中的偏析B.弧坑裂纹C.磨削裂纹D.非金属夹杂物E.A和D26.渗透检测是一种非破坏试验方法,这种方法可用于DA.探测和评定试件中的各种缺陷B.探测和确定试样中缺陷的长度,深度和宽度C.确定试样的抗拉强度D.探测工件表面的开口缺陷27.能够进行磁粉探伤的材料是A：A．碳钢；B．奥氏体不锈钢；C．黄铜；D．铝28.下列哪一条是磁粉探伤优于渗透探伤的地方 DA．能检出表面夹有外来材料的表面不连续性；B．对单个零件检验快；C．可检出近表面不连续性；D．以上都是29.下列哪种材料能被磁化 D：A．铁；B．镍；C．钴；D．以上都是30.适合于磁粉探伤的零件是B：A．静电感应强；B．铁磁性材料；C．有色金属；D．电导体31.磁粉检验是一种无损检测方法,这种方法可以用检测C：A．表面缺陷；B．近表面缺陷；C．以上都是；D．材料分选32.检测钢材表面缺陷最方便的方法是C：A．静电法；B．超声法；C．磁粉法；D．射线法33.磁粉探伤对哪种缺陷不可靠 B：A．表面折叠；B．埋藏很深的孔洞；C．表面裂纹；D．表面缝隙34.下列哪种缺陷能被磁粉探伤检验出来 DA．螺栓螺纹部分的疲劳裂纹；B．钢质弹簧板的疲劳裂纹；C．钢板表面存在的裂纹和折叠；D．以上都是35.下列哪种缺陷能用磁粉探伤检出 CA．钢锭中心的缩孔；B．双面焊的未焊透；C．钢材表面裂纹；D．钢板内深为20mm的分层36.下列能够进行磁粉探伤的材料是hA．碳钢；B．低合金钢；C．18-8不锈钢；D．13铬钼不锈钢；E．铸铁；F．硬铝；g．钛；F．A,B,D和E37.下列能够进行磁粉探伤的材料是gA．碳钢；B．低合金钢；C．铸铁；D．奥氏体不锈钢；E．钛；F．13铬钼钢；g．除D和E以外都可以38.下述材料中可以进行磁粉检测的是E：A.铝合金B.镍基高温合金C.铜合金D.钛合金E.马氏体不锈钢39.磁粉检测技术利用的基本原理是C：A.毛细现象B.机械振动波C.漏磁场D.放射性能量衰减40.一般认为,在什么情况下磁粉探伤方法优于渗透探伤方法 DA．受腐蚀的表面；B．阳极化的表面；C．涂漆的表面；D．A和C41.下述材料中可以进行磁粉检测的是D：A.钛合金B.铝合金C.铜合金D.中碳钢E.玻璃纤维增强塑料42.荧光磁粉或荧光渗透检查使用的辐照光源是B：A.红外线B.紫外线C.白光D.激光43.磁粉检测中应用的充磁检验的方法主要是C：A.连续法B.剩磁法C.以上都是44.荧光磁粉检测需要C：A.在太阳光下观察B.在白炽灯下观察C.在黑光灯下观察D.以上都可以45.铁磁性材料表面与近表面缺陷的取向与磁力线方向A时最容易被发现：A.垂直B.平行C.倾斜45°D.都可以46.涡流检测法最常用于E：A.结构陶瓷材料B.黑色金属材料C.有色金属材料D.石墨材料E.B和C47.在涡流检测中,标准试块可用于AA.保证仪器调整的重复性与可靠性B.精确校准缺陷深度C.降低对震动的敏感性D.测量试验频率48.涡流检测技术利用的基本原理是C：A.毛细现象B.机械振动波C.电磁感应D.放射性能量衰减49.涡流检测常用的检测方式是D：A.穿过式线圈法B.探头式线圈法C.内探头线圈法D.以上都是50.对下述工件可采用涡流检测的是DA.铝合金锻件的热处理质量B.碳钢的材料分选C.导电材料的表面缺陷D.以上都可以51.目视检查可以使用的方法包括D：A.放大镜B.直接目视C.光学内窥镜D.以上都可以52.对于工件表面腐蚀,在可能的情况下最好采用C检测方法A.超声波检测B.渗透检测C.目视检测D.磁粉检测E.涡流检测F.以上都可以53.发现探伤仪调整不正确时DA.合格材料应重新检验B.不合格材料应重新检验C.全部材料都应重新检验D.自上次调整后检验的所有材料都应重新检验54.漏检率和误检率是用来表示探伤仪的什么指标 D：A.灵敏度B.效率C.分辨率D.可靠性55.俗称六大常规工业无损检测方法之一的是CA.激光全息检测B.中子射线检测C.涡流检测D.声发射检测E.红外热成像检测F.以上都是56.对于无损检测技术资格等级人员,有权独立判定检测结果并签发检测报告的是DA.高级人员B.中级人员C.初级人员D.A和BE.以上都可以57.经过检测发现存在超出验收标准的缺陷之工件应BA.立即确定报废B.立即隔离待处理C.立即废弃D.按验收规范的规定处理E.B和C58.检测工艺卡批准人为B：A.中级人员B.高级人员C.委托人D.不需要二、填空题1.磁粉探伤主要用于检查铁磁性材料的表面及近表面位置缺陷;2.磁粉检测法适用于铁磁性材料;3.磁粉探伤是检测铁磁性材料表面及近表面缺陷的一种无损检测方法,适用于铁磁性材料;4.在磁粉检测和渗透检测中,通常规定：线性显示是指长度大于三倍宽度的显示;5.磁粉检测法是通过用磁粉探查铁磁性材料表面漏磁通的存在而发现缺陷的;6.荧光磁粉检测和荧光渗透检测都需要使用黑光灯,其紫外光中心波长一般都要求为3650 ;7.对于黑色金属材料检查表面裂纹时,最优先考虑的无损检测方法是MT;8.在磁粉检测法中,根据产生磁力线的方法不同,有周向磁化,纵向磁化和复合磁化三种方式;9.在磁粉检测中,表面或近表面缺陷的取向与磁力线方向垂直时,才有最良好的磁痕显示;10.涡流检测法利用的是电磁感应原理,涡流检测法适用于导电材料;11.涡流检测中的涂层测厚最常见的是利用提离效应;12.涡流检测常用的探头主要有线圈穿过式、探头式、插入式三种类型;13.在涡流检测中测定导电率常用的单位是国际退火铜标准-%IACS;14.限制涡流检测法检测材料深度的原因是因为存在趋肤效应;15.超声波检测法是利用超声波在材料中的反射、折射、透射等传播特性变化来发现缺陷的;16.超声波检测法利用的超声波属于机械振动波;17.在工业超声波检测中最常用的超声波波型有纵波、横波、表面波、板波;18.在超声检测中,当缺陷的取向与超声波入射方向垂直时,能获得最大的超声波反射;19.渗透检测法是根据毛细现象为原理的,渗透检测法适合探查表面开口缺陷;20.渗透检测法主要采用荧光渗透检测和着色渗透检测两种;21.对于有色金属材料检查表面裂纹时,最优先考虑的无损检测方法是PT;22.射线检测利用的放射线属于电磁波,工业射线检测最常采用的射线源是X射线和γ射线;23.目前工业γ射线检测最常用的两种γ射线源是Co60和Ir192;24.铸件内部缺陷最适合采用射线检测方法;25.X射线照相检测时的工艺参数最重要的是管电压、管电流、曝光时间、焦距等;26.射线辐射防护的三种基本方式是距离防护、屏蔽防护、时间防护;27.射线照相检测中,缺陷的取向与射线方向平行时,可在底片上获得最清晰的缺陷影像;28.超声检测适合检测面积型缺陷,而射线检测适合检测体积型缺陷;29.目视检测中最常用的内窥镜主要有光纤内视镜和电子内视镜两种类型;30.工业上最常用的无损检测方法有超声波检测、磁粉检测、涡流检测、渗透检测、射线检测、目视检测六大类,其英语缩写依次为UT、MT、ET、PT、RT、VT;三、简答题1、什么是无损探伤/无损检测答：无损探伤是在不损坏工件或原材料工作状态的前提下,对被检验部件的表面和内部质量进行检查的一种测试手段;无损检测：Nondestructive Testing缩写 NDT2、常用的探伤方法有哪些答：无损检测方法很多据美国国家宇航局调研分析,认为可分为六大类约70余种;但在实际应用中比较常见的有以下几种：常规无损检测方法有：－超声检测 Ultrasonic Testing缩写 UT；－射线检测 Radiographic Testing缩写 RT；－磁粉检测 Magnetic particle Testing缩写 MT；－渗透检验 Penetrant Testing 缩写 PT；－涡流检测Eddy current Testing缩写 ET；非常规无损检测技术有：－声发射Acoustic Emission缩写 AE；－泄漏检测Leak Testing缩写 UT；－光全息照相Optical Holography；－红外热成象Infrared Thermography；－微波检测 Microwave Testing3、超声波探伤仪的基本原理是什么答：超声波探伤仪是利用超声能透入金属材料的深处,并由一截面进入另一截面时,在界面边缘发生反射的特点来检查零件缺陷的一种方法,当超声波束自零件表面由探头通至金属内部,遇到缺陷与零件底面时就分别发生反射波来,在萤光屏上形成脉冲波形,根据这些脉冲波形来判断缺陷位置和大小;4、超声波探伤仪与X射线探伤相比较有何优的缺点答：超声波探伤比X射线探伤具有较高的探伤灵敏度、周期短、成本低、灵活方便、效率高,对人体无害等优点；缺点是对工作表面要求平滑、要求富有经验的检验人员才能辨别缺陷种类、对缺陷没有直观性；超声波探伤适合于厚度较大的零件检验;5、超声波探伤的主要特性有哪些答：1超声波在介质中传播时,在不同质界面上具有反射的特性,如遇到缺陷,缺陷的尺寸等于或大于超声波波长时,则超声波在缺陷上反射回来,探伤仪可将反射波显示出来；如缺陷的尺寸甚至小于波长时,声波将绕过射线而不能反射；2波声的方向性好,频率越高,方向性越好,以很窄的波束向介质中辐射,易于确定缺陷的位置;3超声波的传播能量大,如频率为1MHZ100赫兹的超生波所传播的能量,相当于振幅相同而频率为1000HZ赫兹的声波的100万倍;6、超生波探伤板厚14毫米时,距离波幅曲线上三条主要曲线的关系怎样答：测长线Ф1 х 6 －12dB 定量线Ф1 х 6 －6dB 判度线Ф1 х 6 －2dB7、用超生波探伤时,底波消失可能是什么原因造成的答：1近表表大缺陷；2吸收性缺陷；3倾斜大缺陷；4氧化皮与钢板结合不好;8、简述超生波探伤中,超生波在介质中传播时引起衰减的原因是什么答：1超声波的扩散传播距离增加,波束截面愈来愈大,单位面积上的能量减少; 2材质衰减一是介质粘滞性引起的吸收；二是介质界面杂乱反射引起的散射;9、CSK－ⅡA试块的主要作用是什么答：1校验灵敏度；2校准扫描线性;10、用超生波对饼形大锻件探伤,如果用底波调节探伤起始灵敏度对工作底面有何要求答：1底面必须平行于探伤面；2底面必须平整并且有一定的光洁度;11．超声波探伤选择探头K值有哪三条原则答：1声束扫查到整个焊缝截面；2声束尽量垂直于主要缺陷；3有足够的灵敏度;12、超声波探伤仪主要有哪几部分组成答：主要有电路同步电路、发电路、接收电路、水平扫描电路、显示器和电源等部份组成;13、发射电路的主要作用是什么答：由同步电路输入的同步脉冲信号,触发发射电路工作,产生高频电脉冲信号激励晶片,产生高频振动,并在介质内产生超声波;14、超声波探伤中,晶片表面和被探工件表面之间使用耦合剂的原因是什么答：晶片表面和被检工件表面之间的空气间隙,会使超声波完全反射,造成探伤结果不准确和无法探伤;15．JB1150－73标准中规定的判别缺陷的三种情况是什么答：1无底波只有缺陷的多次反射波;2无底波只有多个紊乱的缺陷波;3缺陷波和底波同时存在;16．JB1150－73标准中规定的距离 D D波幅曲线的用途是什么答：距离 D D波幅曲线主要用于判定缺陷大小,给验收标准提供依据它是由判废线、定量线、测长线三条曲线组成；判废线：判定缺陷的最大允许当量；定量线：判定缺陷的大小、长度的控制线；测长线：探伤起始灵敏度控制线;17．什么是超声场答：充满超声场能量的空间叫超声场;18．反映超声场特征的主要参数是什么答：反映超声场特征的重要物理量有声强、声压声阻抗、声束扩散角、近场和远场区;19．探伤仪最重要的性能指标是什么答：分辨力、动态范围、水平线性、垂直线性、灵敏度、信噪比;20．超声波探伤仪近显示方式可分几种答：1A型显示示波屏横座标代表超声波传递播时间或距离纵座标代表反射回波的高度；2B型显示示波屏横座标代表超声波传递播时间或距离,这类显示得到的是探头扫查深度方向的断面图；3C型显示仪器示波屏代表被检工件的投影面,这种显示能绘出缺陷的水平投影位置,但不能给出缺陷的埋藏深度;21．超声波探头的主要作用是什么答：1、探头是一个电声换能器,并能将返回来的声波转换成电脉冲；2、控制超声波的传播方向和能量集中的程度,当改变探头入射角或改变超声波的扩散角时,可使声波的主要能量按不同的角度射入介质内部或改变声波的指向性,提高分辨率；3、实现波型转换；4、控制工作频率；适用于不同的工作条件; 22．为什么要加强超波探伤合录和报告工作答：任何工件经过超声波探伤后,都必须出据检验报告以作为该工作质量好坏的凭证,一份正确的探伤报告,除建立可靠的探测方法和结果外,很大程度上取决于原始记录和最后出据的探伤报告是非常重要的,如果我们检查了工件不作记录也不出报告,那么探伤检查就毫无意义;23．无损检测有哪些应用阶段：设计阶段；制造过程；成品检验；在役检查; 应用对象：各类材料金属、非金属等；各种工件焊接件、锻件、铸件等；各种工程道路建设、水坝建设、桥梁建设、机场建设等;24．超声波焊缝探伤时为缺陷定位仪器时间扫描线的调整有哪几种方法答：有水平定位仪、垂直定位、声程定位三种方法25．在超声波探伤中把焊缝中的缺陷分几类怎样进行分类答：在焊缝超声波探伤中一般把焊缝中的缺陷分成三类：点状缺陷、线状缺陷、面状缺陷;在分类中把长度小于10mm的缺陷叫做点状缺陷；一般不测长,小于10mm的缺陷按5mm计;把长度大于10mm的缺陷叫线状缺陷;把长度大于10mm高度大于3mm的缺陷叫面状缺陷;26．超声波试块的作用是什么答：超声波试块的作用是校验仪器和探头的性能,确定探伤起始灵敏度,校准扫描线性;27．什么是斜探头折射角β的正确值答：斜探头折射角的正确值称为K值,它等于斜探头λ射点至反射点的水平距离和相应深度的比值;28．当局部无损探伤检查的焊缝中发现有不允许的缺陷时如何办答：应在缺陷的延长方向或可疑部位作补充射线探伤;补充检查后对焊缝质量仍然有怀疑对该焊缝应全部探伤;29．超声波探伤仪中同步信号发生器的主要作用是什么它主要控制哪二部分电路工作答：同步电路产生同步脉冲信号,用以触发仪器各部分电路同时协调工作,它主要控制同步发射和同步扫描二部分电路;30．无损检测的目地答：1、改进制造工艺；2、降低制造成本；3、提高产品的可能性；4、保证设备的安全运行;四、判断题正确的用" √"表示,错误的用" ×"表示1.涡流检测法是以电磁感应原理为基础的无损检测方法2.涡流检测的原理基础是导体的电磁感应现象3.涡流检测法适用于任何材料4.涡流检测法适用于金属导电材料5.涡流检测法仅适用于有色金属导电材料6.电流通过导体时,产生磁场的方向用右手定则确定7.涡流检测可以分为穿过式线圈法,探头式线圈法,插入式线圈法三种8.目前应用于超声波检测的超声波波型仅限于纵波和横波9.超声波检测法适用于任何材料10.超声波检测法不能用于岩石材料11.在异质界面上,当纵波折射角等于90°时的纵波入射角称为第一临界角12.超声波检测中应用的所谓板波,实际是在薄板中产生的一种表面波13.在役部件超声波检测主要是探测疲劳裂纹和应力腐蚀裂纹14.缺陷面或延伸方向与超声波束垂直的时候最容易被发现15.渗透检测法包括着色渗透检验和荧光渗透检验16.适用于所有渗透检测方法的一条基本原则是在黑光灯照射下显示才发光17.渗透检测法适用于探查各种表面缺陷18.渗透检测法适用于探查表面开口裂纹类缺陷19.在检验表面细微裂纹时,渗透检验法的可靠性低于射线照相检验法20.检验铁磁性材料的表面裂纹时,渗透检验法的灵敏度一般要低于磁粉检测法21.显像剂的作用是将缺陷内的渗透液吸附到试样表面,并提供与渗透液形成强烈对比的衬托背景22.磁粉检测法适用于于各种金属导电材料23.磁粉检测法适用于铁磁性材料24.磁粉检测法仅适用于硬铁磁性材料25.轴类零件放在螺管线圈中磁化,在零件中可产生周向磁场26.所有的不锈钢零件都不能采用磁粉检测法检验27.裂纹缺陷的延伸方向与磁力线方向平行时最容易被磁粉检测所发现28.荧光磁粉探伤也可以在白光下观察磁痕显示29.X射线检测法适用于任何材料30.射线照相检验法的优点是效率高,成本低31.X射线检测法不适用于混凝土结构件32.γ射线检测法适用于任何材料33.射线照相检验方法的局限性是不易评定缺陷的形状,大小和分布34.当射线中心束方向与裂纹开裂面成180°角时,最容易发现该裂纹35.缺陷面或延伸方向与射线束垂直的时候最容易被发现36.射线照相检测的防护措施只有屏蔽一种方法37.目视检测法可以探查被检物体的任何缺陷38.锻件上的折叠都可以用目视检测或渗透检测法检测出来39.目视检测法可以检查表面可见缺陷40.目视检测法可以探查被检物体的近表面缺陷41.利用光纤内窥镜可以观察检查材料或部件的狭窄,弯曲孔道等部位的内表面质量情况42.电位法检测可以探测出被检导电材料的表面裂纹深度43.无损检测的理论基础是材料的物理性质44.中级检测员的职责包括执行检测,评估判定检测结果和签发检测报告45.初级检测员的职责包括执行检测,评估判定检测结果和签发检测报告初、中级无损检测技术资格人员无损检测概念知识考题汇编五、问答题1.对于初级技术资格等级的无损检测人员的要求有哪些以及其职责包括哪些内容答:初级技术资格等级的无损检测人员应基本了解所从事检测方法的原理和实际知识,能够按照中高级人员指定的方法和确定的检测规范正确操作,包括熟悉被检件在检测前必要的预处理及做好原始记录,了解和执行有关安全防护的规则等;2.对于中级技术资格等级的无损检测人员的要求有哪些以及其职责包括哪些内容答:除了具备初级人员水平外,应熟悉该类检测方法的工作原理、实用理论,应用范围和局限性,对其他常规无损检测方法具有基本知识,能够按照检测规范熟练地调整校正与操作检测仪器设备,独立进行检测工作,能正确解释检测结果,熟悉被检件制造与使用过程中可能产生的缺陷情况,按照验收标准评定缺陷,签发检测结果报告,熟悉并执行安全防护规则,而且还能对初级人员进行指导;3.简述磁粉探伤原理答：有表面和近表面缺陷的工件磁化后,当缺陷方向和磁场方向成一定角度时,。

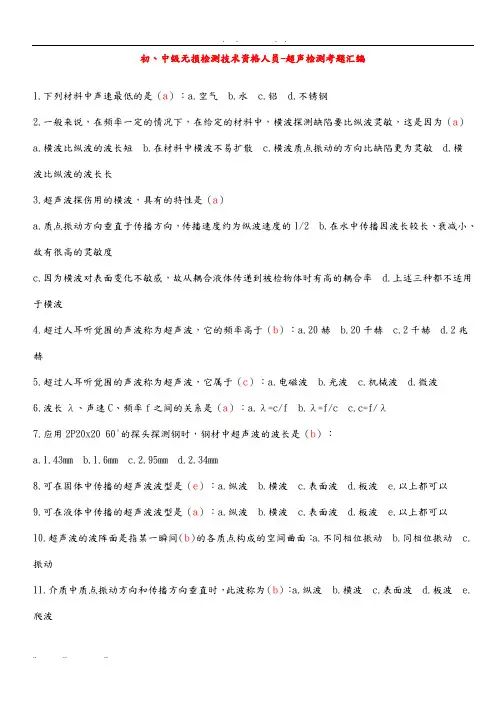

初、中级无损检测技术资格人员-超声检测考题汇编1.下列材料中声速最低的是（a）：a.空气 b.水 c.铝 d.不锈钢2.一般来说，在频率一定的情况下，在给定的材料中，横波探测缺陷要比纵波灵敏，这是因为（a）a.横波比纵波的波长短b.在材料中横波不易扩散c.横波质点振动的方向比缺陷更为灵敏d.横波比纵波的波长长3.超声波探伤用的横波，具有的特性是（a）a.质点振动方向垂直于传播方向，传播速度约为纵波速度的1/2b.在水中传播因波长较长、衰减小、故有很高的灵敏度c.因为横波对表面变化不敏感，故从耦合液体传递到被检物体时有高的耦合率d.上述三种都不适用于横波4.超过人耳听觉围的声波称为超声波，它的频率高于（b）：a.20赫 b.20千赫 c.2千赫 d.2兆赫5.超过人耳听觉围的声波称为超声波，它属于（c）：a.电磁波 b.光波 c.机械波 d.微波6.波长λ、声速C、频率f之间的关系是（a）：a.λ=c/f b.λ=f/c c.c=f/λ7.应用2P20x20 60°的探头探测钢时，钢材中超声波的波长是（b）：a.1.43mmb.1.6mmc.2.95mmd.2.34mm8.可在固体中传播的超声波波型是（e）：a.纵波 b.横波 c.表面波 d.板波 e.以上都可以9.可在液体中传播的超声波波型是（a）：a.纵波 b.横波 c.表面波 d.板波 e.以上都可以10.超声波的波阵面是指某一瞬间（b）的各质点构成的空间曲面：a.不同相位振动 b.同相位振动 c.振动11.介质中质点振动方向和传播方向垂直时，此波称为（b）：a.纵波 b.横波 c.表面波 d.板波 e.爬波12.介质中质点振动方向和波的传播方向平行时，此波称为（a）：a.纵波 b.横波 c.表面波 d.板波 e.爬波13.横波的声速比纵波的声速（b）：a.快 b.慢 c.相同14.纵波的声速比瑞利波的声速（a）：a.快 b.慢 c.相同15.超声波在介质中的传播速度就是（a）：a.声能的传播速度 b.脉冲的重复频率 c.脉冲恢复速度 d.物质迁移速度16.对同种固体材料，在给定频率的情况下，产生最短波长的波是（d）：a.纵波 b.压缩波 c.横波 e.表面波17.频率为2.5MHZ的纵波在探测钢时的波长是(a)：a.2.34mm b.1.3mm c.2.6mm d.1.26mm18.频率为2.5MHZ的横波,在探测钢时的波长是(b)：a.2.34mm b.1.3mm c.2.6mm d.1.26mm19.频率为2.5MHZ的纵波在探测铝时的波长(c)：a.2.34mm b.1.3mm c.2.6mm d.1.26mm20.频率为2.5MHZ的横波,在探测铝时的波长是(d)：a.2.34mm b.1.3mm c.2.6mm d.1.26mm21.钢中声速最大的波型是（a）：a.纵波 b.横波 c.表面波 d.在给定材料中声速与所有波型无关22.横波探伤最常用于（a）：a.焊缝、管材 b.测定金属材料的弹性特性 c.探测厚板的分层缺陷 d.薄板测厚23.在固体表面能沿园滑过渡的边角传播的超声波称为（b）：a.横波 b.表面波 c.纵波24.传播速度略小于横波，不向材料部传播的超声波是（a）：a.表面波 b.板波 c.莱姆波 d.纵波25.波束扩散角是晶片尺寸和所通过的介质中声波波长的函数，并且（a）：a.频率或晶片直径减少时增大b.频率或晶片直径减少时减少c.频率增加而晶片直径减少时减少26.如果超声波频率增加，则一定直径晶片的声束扩散角将（a）：a.减少 b.保持不变 c.增大 d.随波长均匀变化27.确定波束扩散角的公式是（d）：a.sinθ=直径平方/4倍波长b.sinθx直径=频率x波长c.sinθ=频率x波长d.sin（θ/2）=1.22波长/直径28.超声波投射到界面上，在同一介质中改变其传播方向的现象叫做（d）：a.发散 b.扩散 c.角度调整 d.反射29.超声波从一种介质进入另一种不同介质而改变传播方向的现象叫做（a）：a.折射 b.扩散 c.角度调整 d.反射30.超声波从一种介质进入另一介质后，其声束轴线与界面法线所成的夹角称为（b）a.入射角b.折射角c.扩散角d.反射角31.超声波从一种介质进入另一介质，入射声束轴线与界面法线所成的夹角称为（a）a.入射角b.折射角c.扩散角d.反射角32.超声波到达两个不同材料的界面上，可能发生（d）：a.反射 b.折射 c.波型转换 d.以上都是33.同一介质中，同一波型的超声波反射角（a）a.等于入射角b.等于折射角c.与使用的耦合剂有关d.与使用频率有关34.同一介质中，超声波反射角（d）入射角：a.等于 b.大于 c.小于 d.同一波型的情况下相等35.公式sinθ1/C1= sinθ2/C2叫做（d）：a.声阻抗比例公式 b.相位变化公式 c.近场公式 d.折射定律。

选择题（将认为正确的序号字母填入题后面的括号内，只能选择一个答案）基本理论检测器材操作工艺显示评定1.导体中有电流通过时，其周围必存在(b):a)电场b)磁场c)声场d)辐射场2.已知电流方向，其磁场方向用(b)判定:a)左手定则b)右手定则c)都不对3.已知磁场方向，其磁化电流方向用(b)判定:a)左手定则b)右手定则c)都不对4.螺线管通电后产生的磁场方向用(b)判定:a)左手定则b)右手定则c)都不对5.铁磁质的磁导率是(c):a)常数b)恒量c)变量6.铁磁物质在加热时铁磁消失而变为顺磁性的温度叫（c）：a.凝固点 b.熔点 c.居里点 d.相变点7.铁磁性物质在加热时，铁磁性消失而变为顺磁性物质的温度叫作（B）:A．饱和点；B．居里点；C．熔点；D．转向点8.表示磁感应强度意义的公式是(a):a)B=ΦB/S b)B=S/ΦB c)B=S*ΦB (式中S--面积,ΦB--磁通)9.真空中的磁导率μ=(b):a)0 b)1 c)-1 d)1010.表示铁磁质在磁化过程中B和H关系的曲线称为(b):a)磁滞回线b)磁化曲线c)起始磁化曲线11.磁铁的磁极具有(b)性:a)可分开b)不可分开c)以上都不是12.磁力线的特征是(d):a)磁力线彼此不相交 b)磁极处磁力线最稠密c)具有最短路径，是封闭的环d)以上三点都是13.下列关于磁力线的说法中，哪些说法是正确的？（D）A．磁力线永不相交；B．磁铁磁极上磁力线密度最大；C．磁力线沿阻力最小的路线通过；D．以上都对14.以下关于磁力线的说法，不正确的是（d）a.磁力线永不相交b.磁力线是用来形象地表示磁场的曲线c.磁力线密集处的磁场强d.与磁力线垂直的方向就是该点的磁场方向15.矫顽力是描述（C）A．湿法检验时，在液体中悬浮磁粉的方法；B．连续法时使用的磁化力；C．表示去除材料中的剩余磁性需要的反向磁化力；D．不是用于磁粉探伤的术语16.磁通密度的定义是（d）a.108条磁力线（1韦伯）b.伴随着一个磁场的磁力线条数c.穿过与磁通平行的单位面积的磁力线条数d.穿过与磁通垂直的单位面积的磁力线条数17.如果钢件的表面或近表面上有缺陷，磁化后，磁粉是被（c）吸引到缺陷上的a.摩擦力b.矫顽力c.漏磁场d.静电场18.下列有关缺陷所形成的漏磁通的叙述（f）是正确的a)磁化强度为一定时，缺陷高度小于1mm的形状相似的表面缺陷，其漏磁通与缺陷高度无关b)缺陷离试件表面越近，缺陷漏磁通越小c)在磁化状态、缺陷种类和大小为一定时，缺陷漏磁通密度受缺陷方向影响d)交流磁化时，近表面缺陷的漏磁通比直流磁化时要小e)当磁化强度、缺陷种类和大小为一定时，缺陷处的漏磁通密度受磁化方向的影响f)c,d 和e都对19.下列有关缺陷所形成的漏磁通的叙述中哪个是正确的（d）a.它与试件上的磁通密度有关b.它与缺陷的高度有关c.磁化方向与缺陷垂直时漏磁通最大d.以上都对20.下列关于漏磁场的叙述中，正确的是（C）A．缺陷方向与磁力线平行时，漏磁场最大B．漏磁场的大小与工件的磁化程度无关C．漏磁场的大小与缺陷的深度和宽度的比值有关D．工件表层下，缺陷所产生的漏磁场，随缺陷的埋藏深度增加而增大21.漏磁场与下列哪些因素有关（D）A．磁化的磁场强度与材料的磁导率；B．缺陷埋藏的深度、方向和形状尺寸；C．缺陷内的介质；D．以上都是22.工件磁化后表面缺陷形成的漏磁场（b）a.与磁化电流的大小无关b.与磁化电流的大小有关c.当缺陷方向与磁化场方向之间的夹角为零时，漏磁场最大d.与工件的材料性质无关23.下列关于缺陷形成漏磁通的叙述，正确的是（E）A．缺陷离试件表面越近，形成的漏磁通越小B．在磁化状态、缺陷类型和大小为一定时，其漏磁通密度受缺陷方向影响C．交流磁化时，近表面缺陷的漏磁通比直流磁化时的漏磁通要小D．在磁场强度、缺陷类型和大小为一定时，其漏磁通密度受磁化方向影响；E．除A以外都对24.下列有关漏磁通的叙述，哪些是正确的（c）a.内部缺陷处的漏磁通，比同样大小的表面缺陷为大b.缺陷的漏磁通通常同试件上的磁通密度成反比c.表面缺陷的漏磁通密度，随着离开表面距离的增加而急剧减弱d.用有限线圈磁化长的试件，不需进行分段磁化25.下列关于磁粉探伤的叙述，正确的是（d）a.切断磁化电流后施加磁悬液的方法叫作剩磁法b.高矫顽力材料制成的零件可以用剩磁法探伤c.荧光磁粉与非荧光磁粉相比，一般说前者的磁悬液浓度要低d.以上都对26.下列关于连续法和剩磁法的叙述中，正确的是（D）A．由于电源的允许通电时间短，采用一边通电几次、一边施加磁悬液的方法，这不是正常的连续法操作B．剩磁法适用于焊接缺陷的探伤；C．剩磁法要用直流电，如用交流电，必须采用断电相位控制器；D．A和C27.可以用剩磁法检查的零件是（B）A．形状不规则；B．有很高的剩磁和矫顽力；C．零件材料强度高、硬度大；D．验证连续法的灵敏度28.可用剩磁法检验的是（B）A．零件形状不规则；B．零件具有高顽磁性；C．零件承受高应力作用；D．进一步评定连续法形成的显示29.剩余磁性有助于（B）:A．退磁；B．解释和评定显示；C．焊接金属的沉积；D．以上都是30.抗退磁性的正确叙述是（a）a)硬磁材料比软磁材料不易退磁b)软磁材料比硬磁材料不易退磁c)硬磁材料与软磁材料相同31.退磁的难易程度（A）:A．硬磁材料大于软磁材料；B．软磁材料大于硬磁材料；C．和材料无关；D．无阻力32.退磁(A)A.难易程度取决于材料类型；B.矫顽力高的材料易于退磁；C.保留剩磁强的材料总是最易于退磁；D.以上都对33.退磁（A）:A．可将材料加热到居里点以上实现；B．总是需要进行的；C．只能用交流电进行；D．只能用直流电进行34.下列哪种方法可使试件退磁？(D)A．高于居里温度的热处理；B．交流线圈；C．可倒向的直流磁场；D．以上方法都可以35.下列有关退磁的叙述中（e）是正确的a)所谓退磁就是将试件上的剩磁减小到不妨碍使用的程度b)退磁是把试件放入通直流电的线圈中，不切换电流方向，使试件逐渐远离线圈c)园形截面的试件用轴向通电磁化后，不需要进行退磁d)退磁是一边使磁场交替180°，一边把磁场强度逐渐减弱的方法e)a和d36.下列有关退磁的叙述（d）是正确的a)交流退磁只能退去强磁材料表面的剩磁b)施加退磁场的方法最好与施加磁化磁场的方法相同c)经过磁化的试件一律要退磁d)a和b都对37.下列有关退磁场的叙述中正确的是（a）a.退磁场是由于工件磁化后形成磁极造成的b.L/D值越大，退磁场越大c.退磁场大小与工件形状无关d.将工件夹于电磁铁的两极之间形成闭合磁路后，没有退磁场38.使工件退磁的方法是（D）A．在居里点以上进行热处理；B．在交流线圈中沿轴线缓慢取出工件C．用直流电来回作倒向磁化，磁化电流逐渐减小；D．以上都是39.对于周向磁化的剩余磁场进行退磁时，应（B）A．考虑材料的磁滞回线；B．建立一个纵向磁场，然后退磁；C．用半波整流电；D．使用旋转磁场40.将零件放入一个极性不断反转，强度逐渐减小的磁场中的目的是（B）A．磁化零件；B．使零件退磁；C．增大剩余磁场强度；D．有助于检出埋藏深的缺陷41.将零件从线圈中抽出时，哪种电流对零件的退磁效应最小？（B）A．交流电；B．直流电；C．半波整流交流电；D．全波整流电42.下面哪种退磁方法最有效？（A）A．有反向和降压控制器的直流电；B．有降压控制器的交流电；C．半波整流交流电；D．全波整流电43.对于含有周向剩余磁场的零件退磁时（B）A．材料磁滞回线是应考虑的最重要的因素；B．建立一个纵向磁场，然后进行退磁C．在夹头通电设备上用半波电流进行降压磁化可保证将剩余磁场完全去除；D．使用旋转周期磁场44.利用(b)磁化，可同时发现纵向和横向缺陷:a)直流b)旋转磁场c)交流45.旋转磁场是大小及方向随(b)变化，形成园形、椭园形等的磁场:a)地点b)时间c)距离46.旋转磁场是一种特殊的复合磁场，它可以检测工件中的（d）a.纵向的表面和近表面缺陷b.横向的表面和近表面缺陷c.斜向的表面和近表面缺陷d.任何方向的表面和近表面缺陷47.下列有关磁化曲线的正确叙述为(a)a)磁化曲线表示磁场强度H与磁感应强度B的关系b)经过一次磁化后，把磁场强度降为零时的磁通密度称为饱和磁通密度c)在铁磁材料中，磁场强度通常与磁通密度成正比d)经过一次磁化后，把磁场强度降为零时的磁通密度称为矫顽力48.下列有关磁化曲线的正确叙述是（C）A．磁化场在正负两个方向上往复变化时，所形成的封闭曲线B．经过一次磁化后，把磁场强度降为零时，所对应的磁场强度H与磁感应强度B的关系曲线C．磁化曲线表示铁磁介质在磁化过程中，磁场强度H与磁感应强度B的关系曲线D．表示剩余磁感应强度随磁场强度变化的规律的曲线49.下列关于磁化曲线的叙述中，正确的是（E）A．在B-H曲线上，把H为零时的B值称为矫顽力；B．B-H曲线是表示磁场强度与磁通密度关系的曲线C．一般把B-H曲线叫作技术磁化曲线；D．B-H曲线中，磁导率μ的物理意义是表征材料磁化的难易程度；E．除A以外都对50.指出下列有关B-H曲线的叙述哪种说法是正确的？（C）A．在B-H曲线上，把H为零的B值称为矫顽力；B．在B-H曲线上，矫顽力表示反磁场的大小C．B-H曲线是表示磁场强度与磁通密度关系的曲线；D．以上都是51.直径80毫米，长200毫米的园钢棒，轴通电磁化时，为了使用表面磁场强度达到100奥斯特所需要的电流值是（b）a)1001安b)2000安c)3000安d)4000安52.采用线圈磁化法要注意的事项是（d）a)线圈的直径不要比零件大得太多b)线圈两端的磁场比较小c)小直径的零件应靠近线圈d)以上都是53.直流电通过线圈时产生纵向磁场，其方向可用下述法则确定（B）A．左手定则；B．右手定则；C．欧姆定律；D．没有相关的定律54.下列关于有限长线圈的叙述哪些是正确的？（a）a.线圈内部轴上的磁场方向是与轴平行的b.在线圈内部轴上的磁场强度，中间部分与端部是一样的c.线圈轴上的磁场以中心为最弱d.当线圈的长度、匝数和电流为一定时，线圈的直径越大，其中心磁场越强55.对交流做半波整流是为了更好地检验（c）缺陷:a)表面缺陷b)内部缺陷c)表面与近面缺陷56.同样电流通过长度相同,直径分别为1厘米和2厘米的钢棒,形成磁场的比较是(b)a)直径1厘米钢棒中心磁场强度是直径2厘米钢棒中心磁场强度的1/2b)直径2厘米钢棒中心磁场强度是直径1厘米钢棒中心磁场强度的1/2c)两根钢棒中心的磁场强度均为零d)直径1厘米钢棒中心磁场强度是直径2厘米钢棒中心磁场强度的1/457.直径为25mm和50mm的园棒材,使用相同的轴向电流进行磁化,园棒表面的磁感应强度将是（D）A．两试件磁场相同；B．直径为50mm的棒磁场较强；C．直径为25mm的棒磁场较弱；D．直径为25mm的棒磁场较强58.直径为10cm和20cm的棒材通过相同的电流进行磁化,其表面磁场（d）a.两根棒的磁场相同b.直径为20cm的棒材磁场较强c.直径为10cm的棒材磁场较弱d.直径为10cm的棒材磁场较强59.钢轴通以一定值的交流电磁化，其表面磁场强度（b）a.与横截面成反比b.与直径成反比c.与横截面成正比d.与直径成正比60.如果用同样大小的电流通入长度相同而直径分别为25mm、50mm的园棒时，两工件表面上磁感应强度符合（b）的关系a)两园棒表面磁感应强度是相同的b)直径25mm的表面磁感应强度近似为直径50mm的2倍c)直径为50mm的表面磁感应强度近似为直径25mm的四倍d)直径为25mm的表面磁感应强度近似为直径50mm的二分之一61.下列有关磁化方法和磁场方向的叙述（e）是正确的a)在磁轭法中，磁极连线上的磁场方向垂直于连线b)在触头法中，电极连线上的磁场方向垂直于其连线c)在线圈法中，线圈轴上的磁场方向是与线圈轴平行的d)在穿棒法中，磁场方向是与棒的轴平行的e)b和c62.下列有关磁化电流方向与缺陷方向之间关系的正确叙述是（b）a)直接通电磁化时，与电流方向垂直的缺陷最容易探测到 b)直接通电磁化时，与电流方向平行的缺陷最容易探测到c)直接通电磁化时，与电流方向无关，任何方向的缺陷都能探出d)用线圈法磁化时，与线圈内电流方向垂直的缺陷最容易探出63.在线圈中有关磁场强度的叙述（e）是正确的a)磁场强度与安匝数成正比b)在有限长线圈轴上，磁场强度端部比中间强c)在长度为直径3倍以上的有限长线圈中，端部与中间的磁场强度相等d)在无限长螺管线圈中磁场强度是均匀的e)a和d64.电流流过无限长的直导体时，有关周围磁场的叙述（f）是正确的a)与导体中心轴距离相等的点上，其磁场强度是相等的b)离导体中心轴距离增加到2倍时，其磁场强度减少到1/4c)离导体中心轴距离增加到2倍时，其磁场强度减少到1/2 d)当流过导体的电流增加到2倍时，其磁场强度增加到4倍e)当流过导体的电流增加到2倍时，其磁场强度增加到2倍f)a,c和e都是65.电流流过无限长的直导体时，有关周围磁场的叙述（d）是正确的a.与导体中心轴距离相等的点上，其磁场强度是相等的b.离导体中心轴距离增加到2倍时，其磁场强度减少到1/2c.当流过导体的电流增加到2倍时，其磁场强度增加到2倍d.以上都正确66.能被强烈吸引到磁铁上来的材料称为（C）:A．被磁化的材料；B．非磁性材料；C．铁磁性材料；D．被极化的材料67.受磁场吸引微弱的材料称为（A）:A．顺磁性材料；B．抗磁性材料；C．铁磁性材料；D．非磁性材料68.受磁场吸引微弱的材料是（A）:A．顺磁性的；B．双磁性的；C．隐磁性的；D．抗磁性的69.被磁性排斥的材料称为（B）:A．顺磁性材料；B．抗磁性材料；C．铁磁性材料；D．非磁性材料70.在磁化时具有微弱吸引力的物质是（a）：a.顺磁性的 b.逆磁性的 c.铁磁性的 d.非铁磁性的71.磁铁上，磁力线进入的一端是（B）:A．N极；B．S极；C．N极和S极；D．以上都不是72.把铁粉撒在放于一根磁棒上的纸上，由铁粉形成的图形叫作（C）:A．磁场测量图；B．磁强计；C．磁图；D．磁通计73.每平方厘米一根磁感应线的度量单位为（C）:A．1奥斯特；B．1欧姆；C．1高斯；D．1安培74.在国际单位制中，表示磁场强度的单位是（A）:A．安培/米；B．米/安培；C．特斯拉；D．高斯75.材料的磁导率是表示（A）A．材料被磁化的难易程度；B．材料中磁场的穿透深度；C．工件需要退磁时间的长短；D．保留磁场的能力76.铁磁材料是指（B）A．磁导率略小于1的材料；B．磁导率远大于1的材料；C．磁导率接近于1的材料；D．磁导率等于1的材料77.下列关于钢磁特性的叙述正确的为(b)a)一般含碳量越多，矫顽力越小b)一般经淬火的材料矫顽力大c)含碳量越高的钢，一般磁导率也越高d)奥氐体不锈钢显示的磁性强78.下列关于铁磁性材料的磁特性叙述中，正确的是（e）a.铁磁性材料有磁滞现象b.随着含碳量增高，矫顽力增大c.铁磁性材料的磁导率μ远大于1，它是与外磁场变化无关的常数d.铁磁性材料比顺磁性材料较难达到饱和状态e.a和b都对79.表示电路中电阻、电感和电容的综合效应对电流总阻力的术语是（B）:A．感抗；B．阻抗；C．磁阻；D．衰减80.在某介质中描述磁场强度大小和方向的量是（C）：A．电场强度；B．磁感应强度；C．磁场强度；D．磁通量81.在真空中描述磁场强度大小和方向的量是（C）：A．电场强度；B．磁感应强度；C．磁场强度；D．磁通量82.下列电磁学符号、单位正确的是（E）A．电流：符号-I,单位-安培；B．磁导率：符号-μ,单位-亨利/米；C．磁通密度：符号-B,单位-高斯,国际单位制单位-特斯拉；D．磁场强度：符号-H,单位-奥斯特,国际单位制单位-安/米；E．以上都对83.磁通密度常用的单位是（A）:A．高斯；B．亨利；C．法拉；D．安培84.通电直导线周围的磁场强度可用下列哪个公式进行计算？（A）A．H=I/2πr；B．H=2πr /I；C．H=2π/Ir ；D．H=2r/πI85.交流电的角频ω和周期Τ、频率f的关系是（D）:A．ω=2π/f；B．ω=2πf；C．F=2πω；D．ω=2πf86.线圈中磁场最强处在（B）:A．线圈内缘；B．线圈外缘；C．线圈中心；D．线圈端头87.磁力线（B）:A．沿直线进行；B．形成闭合回路；C．方向无规律；D．复盖在铁磁材料上88.电流通过导体时，围绕导体的是（C）:A．有势场；B．电流；C．磁场；D．剩磁场89.下列关于电流形成磁场的叙述，说法正确的是（B）A．电流形成的磁场与电流方向平行；B．电流从一根导体上通过时，用右手定则确定磁场方向C．通电导体周围的磁场强度与电流大小无关；D．通电导体周围的磁场强度与电流大小无关90.硬磁材料是指材料的（D）:A．磁导率低；B．剩磁强；C．矫顽力大；D．以上都是91.磁通密度和磁感应强度都是单位面积上的磁力线条数，它们的不同点是（B）A．磁通密度是正交平面上的磁力线密度，磁感应强度是非正交平面上的磁力线密度；B．磁通密度是非正交平面上的磁力线密度，磁感应强度是正交平面上的磁力线密度；C．磁通密度与磁感应强度无明显区别；D．上述三点都不对92.同样大小的电流通过两根尺寸相同的导体时，一根是磁材料，另一根是非磁性材料，则其周围的磁场强度是（D）A．磁性材料的较强；B．非磁性材料的较强；C．随材料磁导率变化；D．磁场强度相同93.电流通过铜导线时（A）A．在铜导线周围形成一个磁场；B．在铜导线中建立磁极；C．使铜导线磁化；D．不能产生磁场94.物质吸引其它物质的能力与哪种因素有关？（B）:A．磁场强度；B．磁性；C．矫顽力；D．磁极强度95.磁感应线在什么位置离开磁铁？（A）:A．北极；B．南极；C．北极和南极；D．以上都不是96.顺磁性材料的磁特性是：（C）A．磁性强；B．根本无磁性；C．磁性微弱；D．缺乏电子运动97.永久磁铁中的磁畴（B）A．以固定位置排列，方向相互抵消；B．以固定位置排列，在一个方向占优势；C．无规则排列；D．与金属点阵相同98.磁性材料在达到居里温度时，会变为（A）:A．顺磁性的；B．抗磁性的；C．非磁性的；D．放射性的99.下列关于铁磁性材料的叙述中，正确的是（E）A．铁磁性材料有磁滞现象；B．随着含碳量增高，矫顽力增大C．铁磁性材料的磁导率远大于1，它是与外磁场变化无关的常数D．铁磁性材料比顺磁性材料较难达到磁饱和状态；E．A和B100.下列关于磁场的叙述中，正确的是（E）A．存在于通电导体周围的空间；B．磁场具有大小和方向；C．可以用磁力线描述磁场的大小和方向D．磁场不存在于磁体的外部；E．除D以外都对101.在被磁化的零件中和周围存在的磁通量叫作（B）:A．饱和点；B．磁场；C．铁磁性；D．顺磁性102.在被磁化的零件上，磁场进入和离开的部位叫作（C）:A．显点；B．缺陷；C．磁极；D．节点103.表示磁化力在某种材料中产生的磁场强度的关系的曲线叫作(B)A.磁力曲线；B.磁滞回线；C.饱和曲线；D.磁感应曲线104.撤去外磁场后，保留在可磁化的材料中的磁性叫作（B）:A．漂移场；B．剩余磁场；C．衰减磁场；D．永久磁场105.当一个材料中存在表面和近表面缺陷时，在工件磁化后，就会在缺陷附近产生一个磁场。
