测小灯泡电功率练习

18。

3 测量小灯泡的电功率1。

如图所示是小刚同学测量小灯泡电功率的电路图，当闭合开关时,发现灯L不亮，电压表有明显示数，电流表示数为零，若故障只出现在变阻器R和灯L中的一处，则下列判断正确的是( )A.变阻器R短路B。

变阻器R断路C。

灯L短路D.灯L断路【解析】由图可知，灯泡和滑动变阻器串联,电流表测量电路中的电流，电压表测量灯泡两端的电压;当闭合开关时，小灯泡不发光，电流表无示数，说明电路是断路;而电压表有示数,说明电压表与电源之间是接通的，且故障只出现在变阻器R和灯L中的一处，所以故障是与电压表并联的灯泡断路。

故选：D。

2。

在“测定小灯泡的额定功率"的实验中，当手移动变阻器滑片时，眼睛应观察()A。

电流表的示数B。

电压表的示数C.灯泡的发光情况D。

变阻器滑片的位置【解析】在“测定小灯泡的额定功率”的实验中，当手移动变阻器滑片时，眼睛应观察电压表的示数,使电压表的示数等于额定电压,这样测出的功率等于灯泡的额定电功率。

故选：B。

3.如图是“测量小灯泡的额定功率”的实验电路图。

在这个实验的具体操作中，手和眼睛最合理的分工应该是()A.手移动变阻器的滑片,眼睛观察变阻器的滑片的位置B.手移动变阻器的滑片，眼睛观察小灯泡是否发光C。

手移动变阻器的滑片，眼睛观察电压表的示数D。

手移动变阻器的滑片,眼睛观察电流表的示数【解析】按电路图连接电路，闭合开关之前，为保护电路，要求滑动变阻器的滑片在阻值最大处，闭合开关时，电压表的示数不一定等于小灯泡的额定电压，此时要通过调节滑动变阻器的滑片，使小灯泡两端的电压等于其额定电压，用手调节滑片，眼睛看着电压表的示数.故选：C.4.在“测量小灯泡的电功率”的实验中，某同学连接好电路,闭合开关后，移动滑动变阻器的滑片，当滑动变阻器连接电路中的电阻变大时,电压表的读数也随着变大,反之，随着变小，则发生这一现象的原因是()A.电压表的正、负接线柱接错了B.电压表的量程选择不合适C。

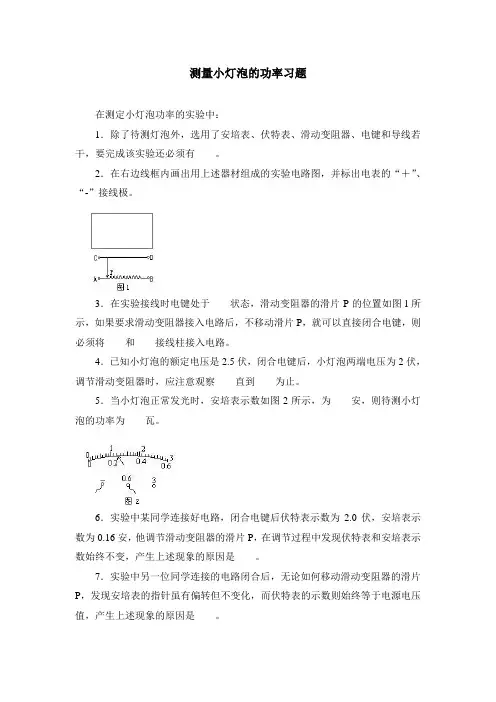

测量小灯泡的功率习题在测定小灯泡功率的实验中：1．除了待测灯泡外，选用了安培表、伏特表、滑动变阻器、电键和导线若干，要完成该实验还必须有____。

2．在右边线框内画出用上述器材组成的实验电路图，并标出电表的“＋”、“-”接线极。

3．在实验接线时电键处于____状态，滑动变阻器的滑片P的位置如图l所示，如果要求滑动变阻器接入电路后，不移动滑片P，就可以直接闭合电键，则必须将____和____接线柱接入电路。

4．已知小灯泡的额定电压是2.5伏，闭合电键后，小灯泡两端电压为2伏，调节滑动变阻器时，应注意观察____直到____为止。

5．当小灯泡正常发光时，安培表示数如图2所示，为____安，则待测小灯泡的功率为____瓦。

6．实验中某同学连接好电路，闭合电键后伏特表示数为2.0伏，安培表示数为0.16安，他调节滑动变阻器的滑片P，在调节过程中发现伏特表和安培表示数始终不变，产生上述现象的原因是____。

7．实验中另一位同学连接的电路闭合后，无论如何移动滑动变阻器的滑片P，发现安培表的指针虽有偏转但不变化，而伏特表的示数则始终等于电源电压值，产生上述现象的原因是____。

8．实验中有一位同学在闭合电键后调节滑动变阻器，发现伏待表示数减小，灯泡变亮；伏特表示数增大，灯泡变暗，产生上述现象的原因是____。

9．此实验能否测出小灯泡灯丝的电阻，为什么？10．已知灯泡L标有“4V，4W”字样，滑动变阻器阻值为0～8欧，如图3所示，当滑片滑至端点a处时，小灯泡能正常发光，当滑片滑至变阻器中点时,小灯泡的电阻和实际功率分别为[ ]A.4欧，1瓦，B.1欧,4瓦，C.4欧，8瓦；D.12欧，1瓦.参考答案l．电源2．略3．断开，B，C(D)4．伏特表示数，达到2.5伏5．0.24，0.66．将滑动变阻器的电阻全部接入电路中(即为定值电阻)7．将变阻器的金属柱接入电路中8．伏特表并联在变阻器的两端9．能，。

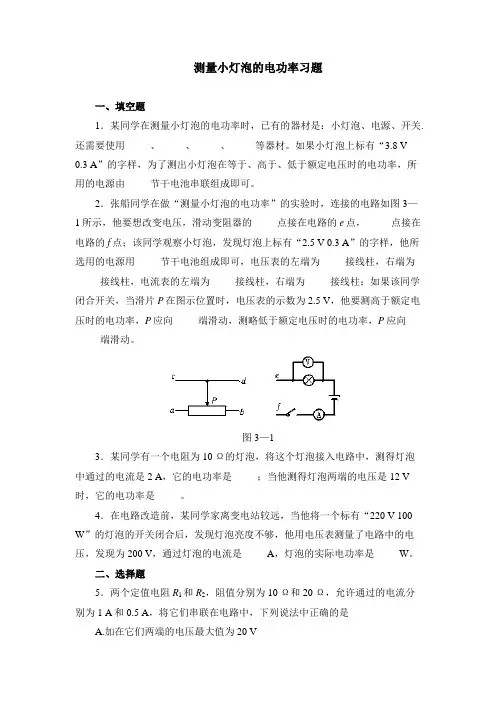

测量小灯泡的电功率习题一、填空题1．某同学在测量小灯泡的电功率时，已有的器材是：小灯泡、电源、开关.还需要使用_____、_____、_____、_____等器材。

如果小灯泡上标有“3.8 V 0.3 A”的字样，为了测出小灯泡在等于、高于、低于额定电压时的电功率，所用的电源由_____节干电池串联组成即可。

2．张船同学在做“测量小灯泡的电功率”的实验时，连接的电路如图3—1所示，他要想改变电压，滑动变阻器的_____点接在电路的e点，_____点接在电路的f点；该同学观察小灯泡，发现灯泡上标有“2.5 V 0.3 A”的字样，他所选用的电源用_____节干电池组成即可，电压表的左端为_____接线柱，右端为_____接线柱，电流表的左端为_____接线柱，右端为_____接线柱；如果该同学闭合开关，当滑片P在图示位置时，电压表的示数为2.5 V，他要测高于额定电压时的电功率，P应向_____端滑动，测略低于额定电压时的电功率，P应向_____端滑动。

图3—13．某同学有一个电阻为10 Ω的灯泡，将这个灯泡接入电路中，测得灯泡中通过的电流是2 A，它的电功率是_____；当他测得灯泡两端的电压是12 V 时，它的电功率是_____。

4．在电路改造前，某同学家离变电站较远，当他将一个标有“220 V 100 W”的灯泡的开关闭合后，发现灯泡亮度不够，他用电压表测量了电路中的电压，发现为200 V，通过灯泡的电流是_____A，灯泡的实际电功率是_____W。

二、选择题5．两个定值电阻R1和R2，阻值分别为10 Ω和20 Ω，允许通过的电流分别为1 A和0.5 A，将它们串联在电路中，下列说法中正确的是A.加在它们两端的电压最大值为20 VB.通过电路的电流最大值为1 AC.通过电路的电流最大值为0.5 AD.他们的总功率最大值是15 W6．某同学有三只电灯泡，上面分别标有“220 V 60 W”“110 V 60 W”“36 V 60 W”的字样，如果该同学将这三只灯泡分别接到各自额定电压的电路中。

电功率实验专项练习1小明做“测定小灯泡额定功率”的实验。

被测小灯泡的额定电压为3．8V，电阻约为10Ω。

实验室有如下器材：电源、电流表(0～0.6A 0～3A)、电压表(0～3V 0～15V)、滑动变阻器(10Ω0.5A)、开关各一只，导线若干。

(1)如图14是小明连接的不完整的实验电路，请你用笔画线代替导线将图中未连接部分连接好。

要求：电流表和电压表选择最合适的量程，滑动变阻器的滑片向右移动时连入电路的阻值增大。

(2)在正确连接电路，闭合开关后，移动滑动变阻器的滑片，使电压表的示数为3.8V，电流表的示数如图15所示，则灯泡的额定功率是W，灯泡的工作电阻是Ω。

(保留一位小数)(3)在实验中，突然发现电压表的示数变为零，电流表的示数增大，电路可能出现的故障是。

答案：(1)电路连接如下图所示(电压表、电流表和滑动变阻器连接正确各得1分，共3分)(2 ) 1.4 10.6(每空1分，共2分)(3)小灯泡短路(1分)2一个额定电压是2.5V的小灯泡，小明想测定这个小灯泡的额定功率.(1)设计了图17(a)所示电路图，在连接电路前，开关应该要.（填“闭合”或“断开”）(2)图17(b)已连接了部分电路.请你根据图(a)所示电路图．用笔画线代替导线，将电路连接完整(3)正确连接电路后，闭合开关前滑动变阻器的滑片应移至端（填“左”或“右”）(4)闭合开关后发现小灯泡不发光，电流表几乎没有示数，电压表示数接近于电源电压, 可能原因是(5)排除故障后，调节滑片的位置，当电压表的示数为2.5V时，电流表的示数如图17（c）所示为A，小灯泡的额定功率是W.(6)不改变这个上面连好的电路，还可以完成的实验有： (写出一个即可).答案：（7分）（1）断开；（2）（3）右；（4）小灯泡灯丝烧断；(5)0.24; 0.6; (6)测灯丝电阻3要测量小灯泡的电功率，提供的器材包括：小灯泡(2.5V ，0.5A)，电源(电压为3v)，电流表，电压表，滑动变阻器，开关，导线若干。

测量小灯泡功率练习题1．小华同学做“测定小灯泡的电功率”实验，电源电压为3V且保持不变，滑动变阻器标有“3A5Ω”的字样，所用小灯泡是额定电压为“2.2V”和“2.5中的一个。

(1)小华连接的电路如图1-a所示，图中尚有一根导线未连接，请用笔线代替导线在图中正确连接。

(2)闭合电键后，移动滑动变阻器的滑片，发现滑片在中点附近某位置时，小灯泡正常发光，此时电流表的示数如图1-b所示，则该实验中所用小灯泡的额定功率为__________W。

接着，小华又移动滑动变阻器的滑片，发现小灯泡发出耀眼的亮光，则此时小灯泡的电功率额定功率，（选填“小于”、“等于”或“大于”）可判断他是将滑片向变阻器的_________端移动。

（选填“左”或“右”）图12．小华同学在“测定小灯泡的功率”实验中，所用电源电压为4.5V、7.5V和9V中的一个，滑动变阻器上标有“20Ω2A”字样，小灯标有“4.5V”字样，估计小灯的额定功率小于1.5W。

他按下图连接好电路，先将变阻器的滑片P移至____________端，（选填“A”或“B”）然后闭合电键S，再移动变阻器的滑片P，观察到小灯发光逐渐变_________。

（选填“亮”或“暗”）当小灯正常发光时，变阻器的滑片P恰好在中点上(即连入电路的电阻为10Ω)。

小华所用的电源电压为_________V，小灯的额定功率为_________W。

3．小华同学在“测定小灯泡的电功率”实验中，所用的电源电压为4.5V，滑动变阻器有“50Ω2A”、“20Ω2A”和“10Ω2A”三种规格，小灯是额定电压为“2.2V”、“2.5V”和“3.8V”中的一个。

小华同学正确连接电路，闭合电键后，移动变阻器的滑片，发现小灯正常发光时，滑片P的位置恰好在中点上（即变阻器连入电路的电阻为最大阻值的一半），此时电流表的示数如图所示。

小华同学所用滑动变阻器的规格为_________；所测小灯的额定电压为_________V，小灯正常发光时的电流为__________A，额定功率为__________W。

测量小灯泡的电功率伏安法测小灯泡额定功率P UI1.实验原理：2.实验电路图：3.滑动变阻器的作用：保护电路；调节小灯泡两端电压为额定电压；4.实验注意事项：该实验仅需测量一次（小灯泡在额定电压下的额定功率），不能多次测量取平均值。

特殊方法测小灯泡额定功率1.伏阻法：（1）一般电路图：（2）电路设计思路：灯泡与定值电阻串联，利用电压表先测小灯泡两端电压，再测小灯泡与定值电阻两端总电压。

2.安阻法：（1）一般电路图：（2）电路设计思路：灯泡与定值电阻并联，利用电流表先测通过定值电阻电流，再测灯泡与定值电阻并联后总电流。

3.等效替代法：通过调节电阻箱阻值，使其与小灯泡分得相同的电压或电流值。

4.注意：小灯泡两端电压调至额定电压后，滑动变阻器的滑片位置要保持不变。

1. 如图是“测量小灯泡的额定功率”的实验电路图。

在这个实验的具体操作中，手和眼睛最合理的分工应该是()A．手移动变阻器的滑片，眼睛观察变阻器的滑片的位置B．手移动变阻器的滑片，眼睛观察小灯泡是否发光C．手移动变阻器的滑片，眼睛观察电压表的示数D．手移动变阻器的滑片，眼睛观察电流表的示数2. 利用如图所示的装置测量小灯泡的电功率，电源电压恒定不变，小灯泡上标有“3.8V”字样。

如果闭合开关，实验操作过程中出现了以下几种情况，分析错误的是（）A．无论怎样移动滑动变阻器的滑片，小灯泡都不亮，电压表的示数几乎等于电源电压，电流表几乎无示数，原因可能是小灯泡断路B．无论怎样移动滑动变阻器的滑片，小灯泡很暗且亮度不变，原因是滑动变阻器同时接入两个下接线柱C．当小灯泡的实际电压为2.5V 时，要测量小灯泡的额定功率，需将滑片向左移动D．电压表无示数，小灯泡不亮，可能是小灯泡短路3.为了“测量小灯泡的电功率”，威威和亮亮所在的物理兴趣小组设计了如图甲所示的实验电路，标有“2.5V”字样的小灯泡电阻约为6V10 ，电源电压不变。

（1）请用笔画线代替导线将图甲的实验电路补充完整（要求：滑动变阻器滑片向左移动时，灯泡变暗）。

18.3测量小灯泡的电功率一．基础过关1．在“测量小灯泡的电功率”的实验中，实验原理是P＝UI，实验中需要测量的物理量是灯泡两端的电压U和通过灯泡的电流I。

除了用上述仪表测量用电器的电功率以外，我们还可以利用电能表和停表来测量家用电器的电功率，此时测量出来的是用电器的实际（选填“实际”或“额定”）功率。

【答案】UI；灯泡两端的电压U；通过灯泡的电流I；电能表；停表；实际【解答】解：（1）“测量小灯泡的电功率”的实验原理是P＝UI；实验中需要测量的物理量是灯泡两端的电压U和通过灯泡的电流I；（2）要测量家用电器的电功率，可以利用电能表测用电器消耗的电能，利用停表测出时间，根据P＝求出家用电器的电功率；由于电能表测量用电器实际消耗的电能，故此时测量出来的是用电器的实际功率。

2．为了准确、迅速地测出额定电压为2.5V的小灯泡的额定功率，至少要用2节干电池，用滑动变阻器调节小灯泡两端的电压，电压表应和小灯泡并联。

为提高测量的准确程度，电压表最好选0～3V的量程，闭合开关后调节滑动变阻器使电压表的示数为 2.5，若此时电流表的示数为0.2A，则小灯泡的额定功率为0.5W。

【答案】2；滑动变阻器；并；0～3；滑动变阻器；2.5；0.5【解答】解：小灯泡的额定电压为2.5V，每节干电池的电压为1.5V，要测灯泡的额定功率，至少需要2节干电池；电压表要并联在小灯泡两端，在实验中滑动变阻器的主要作用是调节小灯泡两端的电压，使灯泡两端的电压为2.5V。

为了提高测量的准确程度，电压表应选择0～3V的量程，闭合开关后，调节滑动变阻器使电压表的示数为2.5V；P＝UI＝2.5V×0.2A＝0.5W。

3．如图所示为学校实验室中某电能表的表盘。

（1）该电能表示数为1469.5kW•h。

（2）小明利用该电能表和秒表检测一只标识为“220V 10W”节能灯的额定功率。

他关闭其他用电器，将该节能灯接入220V的测量电路，设计了以下三种测量方案：方案一：测量出电能表显示消耗1kW•h电能所用的时间t1；方案二：测量出1min时间内电能表转盘转过的圈数n；方案三：测量出电能表转盘转过1圈所用时间t2。

小灯泡电功率中考实验专题及答案小灯泡电功率中考实验专题一．实验探究题1．在测量小灯泡的电功率时，小明组正确连接如图甲所示的电路；闭合开关后，发现无论怎样调节滑动变阻器，两电表指针始终处于如图乙所示位置，排除故障后，闭合开关，从变阻器接入电路阻值最大时开始记录数据，得到小灯泡U﹣I 图象如图丙所示。

请你解答：1）请用笔画线代替导线将小明组的电路连接完整，要求向右移动滑片时灯泡变亮；（2）小明组发生的故障可能是：接线柱间（选填图甲中的数字编号）出现了（选填“短路”或“断路”）；3）此实验的原理是，XXX组所测小灯泡的额定功率是W。

2．XXX同学用如图甲所示的实验电路来测定“小灯泡的额定电功率”，所用电源电压为4.5V。

第1页（共8页）小灯泡额定电压为 2.5V，电阻约为10Ω，滑动变阻器规格为“20Ω0.5A”。

（1）请你用笔画线代替导线，将图甲中的实物电路连接完整。

2）XXX检查电路无误后，闭合开关。

发现灯胆不亮，电流表几乎无示数，电压表有示数，接近电源电压，移动滑片。

实验征象没有产生变化，则招致这种征象大概的原因是。

3）排除故障后，XXX移动滑片P到某一点时，电压表示数（XXX所示）为V，若他想丈量小灯胆的额定功率，应将图甲中滑片P向端（选填“A”或“B”）移动，使电压表的示数为2.5V。

4）XXX移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图丙所示的I﹣U图象，根据图象信息，可计算出小灯泡的额定功率是W。

5）在不改变甲图连接方式情况下，XXX又用定值电阻替换小灯泡，来探究流过导体的电流与电阻的关系。

实验中，XXX控制电阻两端的电压为2V不变，为了多次完成实验，定值电阻阻值必须在范围内。

3．XXX同学为了探究小灯泡亮度与实际功率的关系，设计了如图甲所示的实验电路，小灯第2页（共8页）泡标有“2.5V”的字样。

1）图甲是XXX连接的实验电路，同组的XXX同学发现图中有一根导线连接错误，请你在这根导线上打“×”，并在图中矫正。

第十八章专题训练测量小灯泡的电功率1．某同学在做“测定小灯泡额定功率”的实验时，所用电源电压为4.5V，小灯泡额定电压为2.5V。

（1）用笔画线代替导线完成实物电路的连接，按照图甲连接电路。

（要求：连线不得交叉，电压表量程要正确）；（2）检测电路连接无误后，闭合开关后S，小灯泡不亮，电压表有示数，电流表指针几乎不动。

产生这一现象的原因可能是_________；（3）排除故障后，通过移动滑片记录了多组数据，并绘制成如图乙所示的I﹣U图像。

根据图像可知小灯泡的额定功率是_________W。

该图像不是直线；主要原因是_________。

（4）现只将该小灯泡与一个10Ω的定值电阻串联后，接入3V电路，电压表示数如图丙所示，此时小灯泡的实际功率是_________W。

2．为测量额定电压为2.5V的小灯泡的电功率，小阳连接了如图甲所示的实验电路。

（1）该实验的原理是________；（2）请你根据图甲所示的实物电路连接情况在虚线框内画出相应的电路图；（3）电路连接正确后，闭合开关S，调节滑动变阻器的滑片P到某一位置，此时电压表、电流表示数如图乙所示，则此时小灯泡两端的电压为_________V，小灯泡的电功率为_________W；（4）若想测量小灯泡的额定功率，应在图甲、图乙的基础上把滑片往________移动。

（选填：“左”或“右”）3．小阳为测量额定电压为2.5V的小灯泡在不同电压下的电阻，连接了如图所示的电路。

（1）闭合开关前，滑动变阻器的滑片P应放置在_____端；（选填：“左”或“右”）（2）小阳发现开关闭合之前电流表的指针在零刻线左侧，小红认为电流表正负接线柱接反了，小华认为电流表没有调零，你认为________（选填：“小红”或“小华”）的说法正确；（3）上述问题解决后，闭合开关，发现小灯泡不发光，电压表、电流表均有示数，则此时应该进行的操作是________；（4）实验记录及相关计算量如上表所示，则表中空格处为________Ω；（5）利用该实验电路还可以进行的实验有：_________。

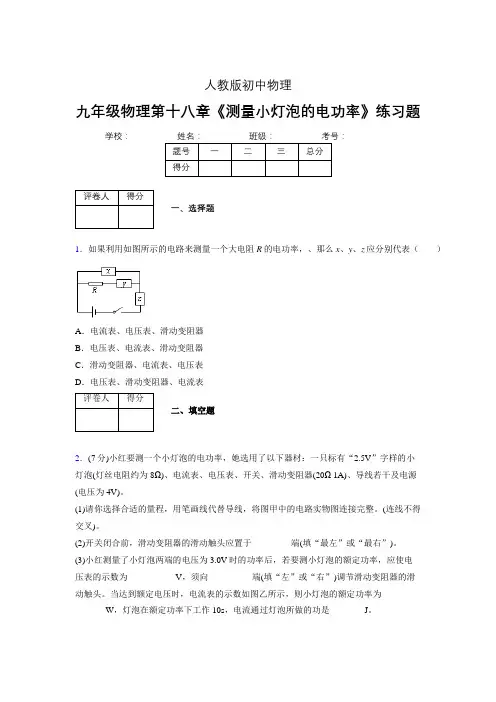

人教版初中物理九年级物理第十八章《测量小灯泡的电功率》练习题学校：__________题号一二三总分得分评卷人得分一、选择题1．如果利用如图所示的电路来测量一个大电阻R的电功率，、那么x、y、z应分别代表（）A．电流表、电压表、滑动变阻器B．电压表、电流表、滑动变阻器C．滑动变阻器、电流表、电压表D．电压表、滑动变阻器、电流表评卷人得分二、填空题2．(7分)小红要测一个小灯泡的电功率，她选用了以下器材：一只标有“2.5V”字样的小灯泡(灯丝电阻约为8Ω)、电流表、电压表、开关、滑动变阻器(20Ω 1A)、导线若干及电源(电压为4V)。

(1)请你选择合适的量程，用笔画线代替导线，将图甲中的电路实物图连接完整。

(连线不得交叉)。

(2)开关闭合前，滑动变阻器的滑动触头应置于_________端(填“最左”或“最右”)。

(3)小红测量了小灯泡两端的电压为3.0V时的功率后，若要测小灯泡的额定功率，应使电压表的示数为___________V，须向__________端(填“左”或“右”)调节滑动变阻器的滑动触头。

当达到额定电压时，电流表的示数如图乙所示，则小灯泡的额定功率为_______W，灯泡在额定功率下工作10s，电流通过灯泡所做的功是________J。

3．小明按照如图所示的电路图连接好电路，测量一只额定电压为2.5V 的泡的电功率，部分实验数据和现象如下表。

实验次数 电压表示数/V 电流表示数/A 灯泡亮度 1 1 0.2较暗 2 2.5正常发光 36不发光(1）分析表中实验数据可知，所用电源电压约为_________V 。

(2）若小明手边有“1.5A50Ω”和“2.0A20Ω”两种规格的滑动变阻器，“0～3V”和“0～15V”两个量程的电压表，上面实验中他选用的滑动变阻器规格为_________选用的电压表量程为_________。

(3）由于小明粗心大意，没有记录灯泡正常发光时电流表的示数，于是他根据第一次实验数据计算出灯泡电阻R ＝U 1I 1＝1V 0.2A＝5Ω，再计算出灯泡两端电压为2.5V 时的功率P ＝U 22R ＝（2.5V ）25Ω＝1.25W 。

人教版九年级物理18.3测量小灯泡的电功率实验专题练习有答案姓名：__________ 班级：__________一、实验探究题（共10题）1.用标有“2.5V”小灯泡，进行“研究小灯泡的电功率”实验（允许加在小灯泡两端的最大电压为1.2U额）（1）进行实验：①如图1是未连接好的电路，请你用笔画线代替导线，正确连接图中实物电路________。

②如图2，当小灯泡两端电压为2．5V时，电流表示数是________A，灯泡额定功率是________W．（2）通过实验得到：灯泡实际功率越大，灯越亮。

试从能量转化角度解释“灯泡实际功率越大，灯越亮”的原因．（3）以小灯泡为例，用数据说明选用电流表0.6A而不用3A量程的理由．2.如图所示，在“测量小灯泡的电功率”的实验中，电源电压为 4.5V，小灯泡的额定电压为2.5V。

（1）请你用笔画线代替导线，将甲图中的实物图连接完整（要求滑动变阻器的滑片 P 向 B 端移动时小灯泡变暗）。

（2）某小组连接好电路后，检查连线正确，但闭合开关后发现小灯泡发出明亮的光且很快熄灭。

出现这一故障的原因可能是________。

排除故障后，闭合开关，移动滑动变阻器的滑片 P 到某处，电压表的示数如乙图所示。

若要测量小灯泡的额定功率，应将图中的滑片 P 向________（选填“A”或“B”）端移动，直到电压表的示数为 2.5V，此时电流表的示数如丙图所示，则小灯泡的额定功率为________W。

（3）测出小灯泡的额定功率后，某同学又把小灯泡两端电压调为额定电压的一半，发现测得的功率并不等于其额定功率的四分之一，其原因是________。

（4）若将小灯泡换成定值电阻，且电路连接完好，还可以完成的实验是________（填标号）。

A．探究电流与电压的关系B．探究电流与电阻的关系3.某同学利用图甲所示的电路测量小灯泡的电功率。

实验中电源电压保持不变，小灯泡的额定电压是2.5V。

（1）该同学接错了一根导线，请你在这根导线上打“×”，并补画出正确的那根导线。

初三物理测量小灯泡的电功率试题1.（8分）利用如图甲的电路图测量额定电压为2.5V的小灯泡电功率．（1）按图甲所示的电路图，用笔画线代替导线，将图乙中的电压表正确接入电路．（2）开关闭合前，图乙滑片P应移到端（填“A”或“B”），实验中移动变阻器的滑片，使电压表的示数为V时，小灯泡正常发光，此时电流表示数如图丙所示，示数为A，则小灯泡的额定功率是W．（3）如图乙，向A端移动滑片P，小灯泡会变（填“暗”或“亮”），当滑片移到某一位置时，小灯泡突然熄灭，检查发现电流表的示数为零，电压表的示数接近电源电压，电路和故障可能是：小灯泡发生路（填“断”或“短”）．【答案】（1）（2）B；2.5；0.2；0.5；（3）亮；断．【解析】（1）小灯泡的额定电压为2.5V，则电压表的量程为0～3V，且与灯泡并联，如下图所示：（2）为保护电路，闭合开关前，滑动变阻器的滑片处于最大阻值处，将滑片移动到B端。

当电压表的示数为2.5V时，小灯泡正常发光，由图可知，电流表的量程为0～0.6A，分度值为0.02A，图丙的示数为0.2A，则灯泡的额定功率。

（3）①如图乙，向A端移动滑片P时，接入电路中的电阻变小，电路中的总电阻变小，电路中的电流变大，所以，灯泡的实际功率变大，灯泡变亮。

②当滑片移到某一位置时，小灯泡突然熄灭，检查发现电流表的示数为零，电压表的示数接近电源电压，说明电压表并联部分断路，即电路和故障可能是，小灯泡发生断路。

【考点】测小灯泡的电功率2.（6分）如图所示是小刚同学测量额定电压为2.5V的小灯泡额定功率的实物图．(1)用笔画线代替导线将电路连接完整．(2)闭合开关前，滑动变阻器的滑片P应放在端（填“a”或“b”）．(3)在实验中，小刚同学在实验中遇到下表所列的两个问题，请你帮他把解决方法填写在表中对应的空格里．(4)问题解决后，当小灯泡正常发光时，电流表读数如图乙所示，则灯泡的额定功率为 W．(5)小刚同学认为“利用本实验，可以用来研究导体中的电流与电压的关系．”这种说法是错误的，原因是：【答案】（1）a （3）①把电流表正负接线柱对换②移动滑片，使滑动变阻器接入电路的阻值减小（4）1.25 （5）小灯泡的电阻随温度的变化而变化。

测量小灯泡电功率实验题1、小张、小李和小王三位同学各自进行“测定小灯泡电功率”的实验．实验中使用的小灯标有“2.5V”字样，滑动变阻器标有“20Ω2A”字样，电源电压为6伏且不变．①小张连接的电路如图所示，图中尚有一根导线未连接，请用笔线代替导线在图中正确连接．②小李正确连接电路，闭合开关，移动变阻器的滑片，电压表的示数（选填“变大”或“变小”）；当变阻器的滑片恰好在中点上（即它接入电路的电阻为10欧），小灯正常发光，小灯的额定功率为瓦．③小王正确连接电路，闭合电键，移动变阻器的滑片，小灯始终不亮．小王在查找电路故障时发现，电流表示数为0、电压表示数为6伏．若电路中只有一处故障且只发生在小灯泡或滑动变阻器上，电路故障是．2、在“测定小灯泡的额定功率”实验中，张超同学用一个电压表、一个电流表、一个开关、电压为6V的电源、额定电压为3.8V的小灯泡和一个标有“20Ω1.5A”的滑动变阻器，设计了如图甲所示的电路．（1）如果小灯泡的额定功率小于2w，电流表的量程选A为宜．（2）请用铅笔画线代替导线，按照如图甲所示的电路图，将图乙的实物电路连接完整（连线不得交叉）．（3）在实验中，若电压表示数为2V，则灯泡的实际功率额定功率（选填“＞”、“＜”或“=”）．（4）当滑动变阻器的滑片向左移动时，电流表示数增大，则变阻器接入电路的接线柱应是D和．当电压表的示数为V时，小灯泡正常发光，此时电流表示数为0.4A，则灯泡的额定功率为W．（5）另一组的同学按同一电路连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭．检查后发现连线正确，请你找出实验中两个操作不当之处：①；②．3、在“测定小灯泡的功率”的实验中，已知小灯泡的额定电压为3.8V，电源电压为6V，估计小灯泡的额定功率不超过1.2W．（1）按图所示电路图连接图的实物图．（2）若滑动变阻阻器有A：“25Ω、2A”和B：“20Ω、1A”两种规格，此实验应选用（选填“A”或“B ”）．（3）闭合开关，调节滑动变阻器使小灯泡正常发光，电流表示数如图所示，则该小灯泡的额定功率为W．4、小丽用伏安法测定标有“2.5V”小灯泡的额定功率实验（电路图未画出）．（1）连接电路时，开关应处于状态，滑动变阻器的滑片应滑到．（2）实验中，发现小灯泡灯光较暗，为了测定小灯泡额定功率，应调节滑片P，使变阻器阻值（填“变大”或“变小”），直到电压表的示数为V．（3）当小灯泡正常发光时，电流表的示数如图所示，则通过小灯泡的电流是A，小灯泡的额定功率是W．（4）在实验中，小丽还收集到如下表的数据：分析表中数据，小灯泡的电阻R（Ω）与温度t（℃）的函数关系式是。

测量小灯泡的电功率1.(2017吉林中考)在测量额定电压为3.8 V小灯泡的电功率实验中，电源电压为4.5 V ，电路如图所示。

(1)连接电路时，开关应__ __，电压表的量程应选择__ __。

(2)检查电路无误后闭合开关，发现小灯泡不亮，但电流表和电压表的指针都有偏转，接下来应进行的操作是__(3)当小灯泡正常发光时，电流表的示数是0.3 A，则小灯泡的额定功率是__ __W。

(4)实验过程中会发现小灯泡两端的实际电压越大，小灯泡的__ __越大，小灯泡越亮。

4．(2017郴州中考)如图甲所示，把标有“6 V 3 W”的灯泡L和滑动变阻器R串联接入恒定电压为9 V的电源上，通过L的电流I与L两端电压U的关系如图乙所示，则L正常发光时，滑动变阻器接入电路的电阻是__ __Ω；当电路中电流为0.4 A时，L的实际功率是__ __W。

6．(2017东营中考)物理兴趣小组在做“测量小灯泡的电阻”实验时，准备了以下器材：小灯泡(额定电压为 2.5 V)、电流表(0～0.6 A 0～3 A)、电压表(0～3 V 0～15 V)、开关、两节干电池、滑动变阻器、导线若干。

如图为该小组连接的实物图。

(1)请指出实物图连接的两处错误。

①__ __；②__ __。

(2)正确连接电路后，闭合开关，当滑动变阻器的滑片置于某位置时，电流表和电压表的示数如图所示，电流表示数为__ __A，则小灯泡电阻为__ __Ω。

(计算结果保留一位小数)(3)改变滑动变阻器滑片的位置，记录下不同时刻的电压值和电流值，并计算出小灯泡在不同电压下的电阻值，数据处理表格如下所示，其中有一处是不恰当的，这一处是__ _，原因是__ __。

11.4(4)该小组又利用这个电路测量小灯泡的额定功率，应调节滑动变阻器滑片使电压表示数为__ __V，若此时电流表示数为 0.25 A，则小灯泡的额定功率为__ __W。

二、填空及简答题9．车床照明灯的额定电压是36 V，它正常工作时灯丝的电阻是24 Ω，则该照明灯正常工作时，消耗的电功率是__ __W，工作30 min，电流通过灯丝产生的热量是__ __J。

2023年中考物理分项复习—测量小灯泡的电功率附答案1.如图所示，甲同学在做“测量小灯泡的电功率”实验。

实验器材：电源（电压恒为6V）、小灯泡（额定电压为2.5V，正常发光时灯丝电阻约为10Ω）、电流表、电压表、开关各一个，规格分别为R1（10Ω 1A）和R2（30Ω 0.5A）的滑动变阻器各一个，导线若干。

（1）连接电路时，滑动变阻器应选（选填“R1”或“R2”）。

（2）连接好电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，电路故障原因是。

（3）排除故障，闭合开关，移动滑片P至某位置时，电压表的示数为2.2V，若想测量小灯泡的额定功率，应将滑片P向端移动（选填“A”或“B”）。

通过实验绘制出小灯泡的U﹣I图象，如图乙所示，小灯泡的额定功率为W。

（4）乙同学设计了如图丙所示电路，来测量另一只小灯泡的额定功率（已知灯泡的额定电压为U额），R0阻值已知。

①断开开关S3，闭合开关S1、S2，调节滑动变阻器滑片P，使得电流表示数为（用字母表示），此时灯泡正常发光；②保持滑动变阻器滑片P位置不变，断开开关S2，闭合开关S1、S3，记下电流表的读数为I；③小灯泡额定功率的表达式P额＝（用字母U额、I、R0表示）。

2.在“测定小灯泡功率”的实验中，提供的器材有：“3.8V？A”的小灯泡、“10Ω 1A”的滑动变阻器、四节新干电池等。

（l）连接电路时开关应。

（2）请用笔画线代替导线，将图甲中的实物电路连接完整，使闭合开关时滑动变阻器连入电路的电阻最大。

（3）闭合开关，发现灯泡不亮，两电表均无示数，为了查找故障，小明将电压表拆下，在开关闭合状态下，分别将电压表接在电源、滑动变阻器及开关两端，结果只有接在滑动变阻器两端时，电压表无示数，则肯定出现故障的元件是。

（4）排除故障后继续实验，滑片P移到某一位置时，电压表示数如图乙所示，为测量灯泡的额定功率，应将滑片P向端移动，直至电压表的示数为3.8V，此时电流表示数如图丙所示，则小灯泡的额定功率是W。

人教版九年级全一册物理18.3测量小灯泡的电功率实验题专训实验题专辑1．在“测量小灯泡的电功率”的实验中，实验室提供如下器材：电源（电压恒为6V）、电压表和电流表各一个、额定电压为2.5V的待测小灯泡L（电阻约为10Ω）、滑动变阻器两个（R甲：“10Ω 1A”；R乙：“50Ω 0.5A”）、开关S、导线若干；实验次数电压U/V 电流I/A1 1.5 0.182 2.5 0.243 3.0 0.28（1）该实验的原理是电功率P=______；（2）实验中，应选用的滑动变阻器是______（选填“R甲”或“R乙”）；（3）选滑动变阻器后，请你根据以上器材设计一个测量小灯泡电功率实验电路图，并画在虚线框内；______（4）某小组在实验中记录了3组小灯泡的电流随电压变化的情况，如上表所示，完成实验后小组进一步求得该小灯泡正常发光时的电阻为______Ω（保留到小数点后一位）。

2．利用如图所示的电路测量额定电压为2.5V的小灯泡的额定功率。

（1）用笔画线代替导线将图甲中的电路连接完整，要求滑片P向右移动时灯泡变暗；______（2）连接电路时，开关应______，滑片P应位于______（选填“A”或“B”）端；（3）连接电路后，闭合开关，发现灯泡较亮，电压表和电流表的示数均较大；无论怎样移动滑片P，此现象都不发生改变，则出现这种现象的原因可能是______；（4）改正电路后，移动滑片P至某一位置，电压表示数为2V，要测量小灯泡的额定功率，应将滑片向______移；当电压表的示数为2.5V时，电流表的示数如图乙所示，则小灯泡的额定功率为______W；（5）继续调节滑动变阻器，使电压表的示数达到3.0V，灯泡强烈发光，此时灯泡的实际功率______（选填“小于”或“等于”或“大于”）1.44W；（6）利用这些器材还可进行的实验是______；若把小灯泡换成一个定值电阻，还可探究______的关系。

3．在测量小灯泡电功率的实验中，提供的器材有：电源、标有“3.8V”的小灯泡、滑动变阻器R、电阻箱R0、电流表、电压表、开关及导线若干；（1）小虎按图甲电路图连接电路，闭合开关，灯泡不亮，此时电压表示数为0.1V，电流表示数为0.04A，灯泡不亮的原因是______；移动变阻器滑片P，发现两表示数均不变，则电路连接时存在的问题是______；正确连接电路后，小虎为了测量结果更准确，多次调节滑动变阻器，测出了多组数据，并算出了小灯泡电功率的平均值，你认为这样做是否妥当______（填“是”或“否”）；（2）实验中，电流表出了故障，同组的小明设计了图乙所示的电路；①正确连接电路后，将电阻箱阻值调到最大值；②闭合开关S1，将开关S2拨至“2”位置，当电阻箱的旋钮调至图丁位置时，灯泡恰好正常发光，则电阻箱接入电路的阻值R0＝______Ω；③再将开关S2拨至“1”位置，此时电压表示数为8V，则灯泡额定功率P L＝______W；（3）进一步分析实验数据，可判断小灯泡接入电路后，灯丝阻值的可能范围是______。

测量小灯泡的电功率学习目标1．加深对电功率的理解；2．稳固电流表和电压表的操作技能；3．通过测量，体验额定功率和实际功率的区别；4．锻炼根据测量公式P=IU设计实验方法的能力；5．通过讨论和交流，培养合作学习的意识和态度。

学习重点：通过测量，体验额定功率和实际功率的区别。

学习难点：锻炼根据测量公式(P=IU)设计实验方法的能力。

知识要点精析知识点一测量小灯泡的电功率实验目的①学会用电压表、电流表测定小灯泡的功率；②会测量小灯泡额定功率和实际功率。

实验原理：P=UI 测出小灯泡的电压U和电流I ，利用公式P=UI计算求得电功率。

实验器材：电源、电压表、电流表、滑动变阻器、开关、小灯泡、灯座、导线等。

实验电路图及表格次数电压U/V 电流I/A 功率P/W 发光情况123实验步骤：1．实验前准备：检查仪器是否齐全，规格是否符合要求，查看小灯泡的额定电压；2．按电路图连电路，查无误，闭合开关，进展实验；3．调节滑动变阻器滑片，使电压表示数为，记录电流表示数；4．调节滑动变阻器，使小灯泡两端电压等于1.2，记下电压表、电流表的示数，并观察小灯泡发光情况；5．调节滑动变阻器，使小灯泡两端电压小于，记下电压表，电流表的示数，并观察小灯泡发光情况；6．断开开关，计算电功率值填入表格。

数据分析，总结结论(1)分析数据知，实际功率随实际电压改变而改变；(2)灯泡的亮度了取决于灯泡的实际功率，实际功率越大灯泡越亮。

考前须知1．仪器选择：①电源：电源电压应高于小灯泡的额定电压。

例如：，至少要选择2节干电池串联作电源，学生电源选择3V的电源。

②电压表的量程应大于，电流表的量程应大于灯泡正常的工作电流；在被测电压、电流不超电压表、电流表量程的情况下，应尽可能选用小量程；例如的小灯泡电压表量程选0—3V，电流表选0—0.6A的量程。

③滑动变阻器的允许通过最大电流要大于灯泡的正常工作电流，而其最大阻值应与灯泡的电阻差不多，以便调节效果明显。

专题训练:测量小灯泡电功率[知识点梳理]实验目的: ①学会用电压表、电流表测定小灯泡的功率；②会测量小灯泡额定功率和实际功率。

实验原理：P=UI 测出小灯泡的电压U和电流I，利用公式P=UI计算求得电功率。

实验器材：电源、电压表、电流表、滑动变阻器、开关、小灯泡、灯座、导线等。

实验电路图及表格实验步骤：1．实验前准备：检查仪器是否齐全，规格是否合乎要求，查看小灯泡的额定电压U额；2．按电路图连电路，查无误，闭合开关，进行实验；3．调节滑动变阻器滑片，使电压表示数为U额，记录电流表示数I额；4．调节滑动变阻器，使小灯泡两端电压等于1.2U额，记下电压表、电流表的示数，并观察小灯泡发光情况；5．调节滑动变阻器，使小灯泡两端电压小于U额，记下电压表，电流表的示数，并观察小灯泡发光情况；6．断开开关，计算电功率值填入表格。

数据分析，总结结论(1)分析数据知，实际功率随实际电压改变而改变；(2)灯泡的亮度了取决于灯泡的实际功率，实际功率越大灯泡越亮。

注意事项1．仪器选择：①电源：电源电压应高于小灯泡的额定电压。

例如：U额=2.5V，至少要选择2节干电池串联作电源，学生电源选择3V的电源。

②电压表的量程应大于U额，电流表的量程应大于灯泡正常的工作电流；在被测电压、电流不超电压表、电流表量程的情况下，应尽可能选用小量程；例如U额=2.5V的小灯泡电压表量程选0—3V，电流表选0—0.6A的量程。

③滑动变阻器的允许通过最大电流要大于灯泡的正常工作电流，而其最大阻值应与灯泡的电阻差不多，以便调节效果明显。

2．连电路时注意事项：同伏安法测电阻。

[典型例题][例题1] 小明同学利用电压表和电流表测量小灯泡的电阻值（已知小灯泡的额定电压为2.5V），实验电路图如图左所示．（1）按左图所示的电路图，将右图中的电压表正确连入电路（用笔画线代替导线）（2）开关闭合前，滑片P应移到（填“a”或“b”）端；实验中，当滑片P移到某一位置时，电流表A和电压表V示数如图所示，则此时小灯泡的阻值为Ω．（3）小明在实验时，小灯泡突然熄灭，检查发现A的示数为零，V的示数接近电源电压，请你帮小明分析电路的故障可能是：．（4）若小明同学想用已连好的电路测量小灯泡的额定电功率，请你帮他把主要的实验步骤补充完整：①移动滑动变阻器的滑片P，使电压表的示数为V时，读出电流表的示数；②用原理计算出小灯泡的额定电功率．[例题2] 在测定小灯泡的额定功率的实验中．小灯泡的额定电压为2.5V．小灯泡的电阻大约是10Ω，两个规格分别是“l0Ω，1A”、“50Ω，5A”的滑动变阻器．电源电压6V．（1）本次实验中应选择规格为的滑动变阻器；图（a）已经连接了部分电路，请用笔画线代替导线将电路连接完整．在连接电路前，开关要．正确连接电路后，闭合开关前滑动变阻器的滑片应移至端（填“A”或“B”）．（2）闭合开关后发现电流表指针向左偏转如图（b）所示，产生故障的原因可能是，排除故障后，调节滑片的位置，当电压表的示数2.5 V时，电流表的示数如图（c）所示为A，小灯泡的额定功率是W．不改变这个电路，还可以完成的实验有：（写出一个即可）．[例题3] 在“测量定值电阻阻值”和“测量小灯泡电功率”的实验中：（1）婷婷正确连接好电路后，闭合开关，移动滑动变阻器的滑片到某一位置时，观察到电流表示数为0.2A，电压表示数如图甲所示，则定值电阻阻值为Ω。

1. （7分）在测定标有3.8V的小灯泡额定功率的实验中，电源电压为6V，小灯泡的电阻约为10Ω，电流表（量程：0～0.6A、0～3A）、电压表（量程：0～3V）、开关、滑动变阻器各一个，导线若干。

⑴根据实验要求把图7中的实验电路连接完整；⑵开关闭合前，应将滑片P调至端；⑶闭合开关后，发现灯不亮，电流表无示数，电压表有示数，则故障的原因可能是。

⑷排除故障后，移动滑片P，使电压表的示数为V时，小灯泡恰好能正常发光，此时电流表的示数如图8所示，则小灯泡的额定功率为W（保留两位小数）。

2．(6分)如图甲所示是“测量小灯泡电功率”的实验电路．电源电压恒为6V，小灯泡的额定电压2.5V，正常工作时的电阻约为10Ω，滑动变阻器有A规格“10Ω 2A”、B规格“50Ω 1A”可选．（1）该实验应选择 _______规格的滑动变阻器．（2）请用笔画线代替导线将图甲的实验电路连接完整．（3）连接好电路，闭合开关，小灯泡发光，但电压表示数为0，经检査，图中 a、b、c、d四根导线有一根断了，则该导线是 _______．（4）排除故障后，闭合开关，当变阻器滑片 P移到某一位置时，电压表的示数如图乙所示，要测小灯泡的额定功率，应将滑片 P 向 _______端移动，使电压表示数为 _______V．当小灯泡正常发光时，电流表的示数如图丙所示，则小灯泡的额定功率为 _______W．3．小明利用如图甲所示电路测定小灯泡的功率．被测小灯泡的额定电压为2.5V，电阻约为10Ω左右．实验室有如下器材：电源（电压为6V）、电流表（0～0.6A 0～3A）、电压表（0～3V 0～15V）、开关各一个、导线若干、滑动变阻器三只：R1（20Ω 0.5A）、R2（50Ω 0.5A）、R3（500Ω 1A）．（1）实验前在检查仪器时，发现电流表指针如图乙所示，则接下来的操作是．正确连接电路闭合开关后，发现无论怎样移动滑动变阻器滑片，灯泡都不亮，电压表示数接近6V，电流表示数几乎为0，电路的故障可能是（2）排除电路故障后，闭合开关，改变滑动变阻器的阻值，多次测量，小明画出了小灯泡中电流随其两端电压变化的关系图象（如图丙），则小灯泡的额定功率为W．在多次测量中，小明还发现：当电压表的示数增大时，电压表与电流表的示数之比．（选填“变大”、“变小”或“不变”）．（3）小明又取了一个规格、型号完全相同的旧灯泡进行实验，发现在额定电压下工作时，灯泡亮度明显偏暗，小明仔细观察，发现这只灯泡的玻璃内壁变黑．灯泡亮度偏暗的原因是灯丝发光时发生（选填物态变化名称）而变细，消耗的实际功率变的缘故（选填“大、小）．（4）灯泡的功率测量完毕，小明用5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻更换电路中的灯泡，探究电流跟电阻的关系，得到如图丁所示的电流I随电阻R变化的图象，则小明应选用滑动变阻器（选填“R1”、“R2”或“R3”）．若某次实验中滑动变阻器连入的阻值为14Ω，则所选定值电阻的阻值为Ω。
