风管排风设计

风管设计规范风管设计规范主要包括以下几个方面的内容：一、风管材料和尺寸规范1. 风管材料应选用无毒无害、耐腐蚀、不易细菌滋生的材料，如镀锌钢板、不锈钢板、塑料等。

2. 风管尺寸应根据风量和风速进行适当选择，以确保风管内的风速不超过规定值，一般不低于2m/s。

3. 风管连接应采用密封可靠、不易漏风的方式，如螺纹连接、法兰连接、密封软接头等。

二、风管布置和支撑规范1. 风管布置应符合气流流动的原则，避免出现死角、冷凝点和震荡等问题。

2. 风管应设置断续校正装置，以确保风流均匀分布。

3. 风管支撑应牢固可靠，支撑间距应符合规范要求，以防止风管变形和松动。

三、风管与设备接口规范1. 风管与设备（如空调机组、风机等）的接口应采用密封可靠的方式，以确保风量不受泄漏影响。

2. 风管与设备的连接处应设置补偿装置，以吸收因热胀冷缩而引起的伸缩变形。

四、风管隔热和防冷凝规范1. 风管在冷却水管道附近应进行隔热处理，以防止冷凝水的形成。

2. 风管内外表面应进行防腐和保温处理，以减少能量损失和减少冷凝水的产生。

五、风口和排风口规范1. 风口应选择适当的尺寸和形式，以保证风量和风速的要求。

2. 排风口应设置在合适的位置，尽量远离空气进口口和人员活动区域，以防止污染和异味扩散。

六、通风管道系统的测试和调试规范1. 完成风管系统安装后，应进行通风系统的静态与动态试验，以验证其性能和正常运行。

2. 根据试验结果进行调整和改进，以确保通风系统的正常运行和满足设计要求。

七、安全和环保要求1. 风管系统应符合相关的安全和环保法规要求，确保建筑物内的空气质量和人员健康安全。

2. 在风管系统设计过程中，要合理利用自然通风和热力学原理，减少能源消耗和对环境的影响。

总结：风管设计规范的制定和遵循，对于建筑物的室内通风和空气质量的保障起着重要作用。

在设计过程中，需要考虑材料选择、尺寸确定、布置和支撑、与设备的接口、隔热和防冷凝、风口和排风口的设置、测试和调试等方面的要求，并对安全和环保提出具体要求。

精心整理通风排烟设计工具箱一、通风管道流量阻力表1、缩伸软管摩擦阻力表(3)与散流器的摩擦阻力：(4).保持风速必须的动压：当v=2m/s时, ΔP=2.4Pa；当v=3m/s时, ΔP=5.4Pa当v=4m/s时, ΔP=9.6Pa；当v=5m/s时, ΔP=15Pa当v=6m/s时, ΔP=21Pa22、不同送风方式的风量指标和室内平均流速ASHRAE2、低速风管系统的最大允许速m/s3、通风系统之流速m/s2、以噪音标准控制的允许送风流速m/s4、送风口之最大允许流速m/s6、回风格栅的推荐流速m/s7、百叶窗的推荐流速m/s回风口应根据具体情况布置一般原则：（1）人不经常停留的地方; （2）房间的边和角; （3）有利于气流的组织。

2、标准型号风盘所接散流器的尺寸表-办公室风盘型号风量方散尺寸FP m3/h mm3.5350200*2005500200*2006.3630250*2508800250*250101000300*30012.51250300*300161600350*350202500450*450252500450*450为防止出风口结露，应使送风干球温度高于室内空气的露点温度2-3度。

5、工艺性空气调节空调房间允许最大送风温差.注:生活区或工作区处于下送气流的扩散区时,送风温差应通过计算确定。

6.1、厨房通风问题《饮食建筑设计规范》(JGJ64-89)对厨房操作间通风作了明确规定：(1)计算排风量的65%通过排气罩排至室外，而由房间的全面换气排出35%；(2)排气罩口吸气速度一般不应小于0.5 m/s，排风管内速度不应小于10 m/s；(3)热加工间补风量宜为排风量的70%左右，房间负压值不应大于5Pa。

然而，有的工程的厨房未设排气罩，仅在外墙上设几台排气扇；有的虽然设置了排气罩，但罩口吸气速度远小于0.5 m/s，选配的排风机风量不足。

大多工程未设置全面换气装置，亦未考虑补风装置，难以保证室内卫生环境要求及负压值要求。

通风管道系统的设计计算首先，通风管道系统的设计需要根据建筑物的用途和面积确定通风需求。

通风需求的计算通常基于建筑物的使用人数、通风目标、空气质量要求等因素。

其次，需要确定通风系统的工作参数，包括通风风量、通风速度和压力损失。

通风风量与通风需求密切相关，可以根据通风需求进行估算。

通风速度则根据通风风量和通风管道的截面积来计算。

压力损失与通风管道材料、直径、长度、弯头、分支等因素有关，可以通过计算或查表确定。

然后，根据通风系统的工作参数，选择合适的通风管道材料和规格。

通风管道材料常见的有金属材料如钢板、镀锌板、铁皮等以及非金属材料如塑料管、玻璃钢管等。

在选择时，需要考虑通风系统中的气流特性、耐腐蚀性、机械强度等因素。

接下来，需要进行管道系统的布置和分支计算。

通风管道系统应合理布置，避免管道的交叉和弯曲，减少阻力和压力损失。

分支计算时需要考虑分支管道的长度、直径和弯头数量，保证通风风量的平衡和均匀分布。

最后，进行管道系统的稳定性计算和支撑设计。

通风管道系统在运行过程中需要承受气流的冲击和压力变化，因此需要进行稳定性计算，确保管道系统的结构稳定和安全。

同时，还需要设计合适的支撑结构，保证管道的固定和支撑，防止因振动或外力导致的破坏。

综上所述，通风管道系统的设计计算是一个复杂的过程，需要考虑多个因素。

通过合理的设计和计算，可以确保通风系统的正常运行，提供良好的室内空气质量。

同时，还需要对通风管道系统的运行进行监测和维护，及时发现和解决问题，保持通风系统的稳定性和效率。

通风排烟风管及风口设计参数通风排烟是建筑物设计中非常重要的一部分，合理的通风排烟系统能够有效地改善室内空气质量，并确保建筑物内的安全。

在通风排烟系统设计中，风管及风口的参数是非常关键的，下面将详细介绍通风排烟风管及风口的设计参数。

一、风管设计参数1.风管形状：风管的形状可以选择为矩形、圆形或椭圆形等，选择合适的风管形状可以有效降低系统阻力和噪声。

通常情况下，矩形风管比圆形风管更适合长距离输送。

2.风管尺寸：风管尺寸的选择应根据通风系统的流量需求和风速来确定。

通常情况下，风管尺寸越大，阻力越小，但也会增加成本和占用空间。

3.风管材料：风管通常使用金属材料，如镀锌钢板或不锈钢板。

材料的选择应考虑质量、耐腐蚀性能和成本等因素。

4.风管布局：风管布局应合理，避免弯曲和分支过多，以减小系统阻力和噪声。

风管的支撑和固定也需要满足规范要求，确保安全可靠。

1.风口形状：风口的形状可以选择为方形、圆形或长方形等。

不同的形状对空气分布和速度有不同的影响，需要根据房间大小和需要达到的通风效果来选择合适的形状。

2.风口尺寸：风口的尺寸应根据通风需求和风速来确定。

通常情况下，风口尺寸越大，通风效果越好，但也会增加建筑物的防火隐患。

3.风口布局：风口的布局应均匀，避免死角和漏风。

风口的高度和位置也需要根据房间的几何形状和通风效果来确定。

4.风口材料：风口通常使用金属材料，如镀锌钢板或铝合金等。

材料的选择应考虑外观、耐腐蚀性能和成本等因素。

在通风排烟系统设计中，除了考虑风管和风口的参数之外，还需要考虑其他因素，如风机选型、管道连接、防火措施等。

只有综合考虑这些因素，并确保设计符合相关规范和标准，才能设计出一套安全有效的通风排烟系统。

随着我国经济的快速发展，城市化进程加快，高层建筑、大型公共建筑日益增多，火灾事故频发，为了保障人民生命财产安全，提高建筑防排烟系统的可靠性，本项目针对排烟风管工程施工方案进行设计。

二、工程概况1. 工程名称：某建筑防排烟系统风管工程施工2. 工程地点：某市某区某建筑3. 工程规模：总建筑面积约XX万平方米，地下车库面积约XX万平方米4. 工程内容：包括排烟风管、送风风管、防火阀、排烟阀、风机等设备的安装与调试三、施工方案设计1. 施工准备（1）组织施工队伍：成立专业的施工队伍，明确施工人员职责，确保施工质量。

（2）材料设备准备：采购符合国家标准的排烟风管、送风风管、防火阀、排烟阀、风机等设备，确保材料质量。

（3）技术交底：组织施工人员进行技术交底，确保施工人员了解施工工艺和质量要求。

2. 施工工艺（1）风管安装1）根据设计图纸，对风管进行编号、分类，按顺序安装。

2）采用焊接、法兰连接、丝扣连接等方式连接风管，确保连接牢固。

3）风管安装应与建筑结构同步进行，避免对建筑结构造成损坏。

（2）防火阀、排烟阀安装1）按照设计要求，在风管上安装防火阀、排烟阀。

2）确保阀门安装位置准确，与风管连接牢固。

3）阀门启闭灵活，启闭时间符合设计要求。

（3）风机安装1）按照设计要求，将风机安装在风机房内。

2）确保风机安装位置准确，与风管连接牢固。

3）风机运行平稳，噪音符合设计要求。

3. 施工质量控制（1）施工过程中，严格执行国家有关规范和标准。

（2）加强材料、设备检验，确保质量合格。

（3）加强施工过程检验，发现问题及时整改。

（4）对施工质量进行跟踪，确保工程质量符合要求。

4. 施工进度安排（1）施工准备阶段：1周（2）风管安装阶段：2周（3）防火阀、排烟阀安装阶段：1周（4）风机安装阶段：1周（5）调试阶段：1周总计：6周四、施工安全措施1. 施工现场设置安全警示标志，提醒施工人员注意安全。

2. 施工人员必须佩戴安全帽、安全带等防护用品。

风管设计规范风管设计规范1. 设计准则1.1 设计风管系统应符合当地建筑规范和相关规定。

1.2 设计应考虑工程环境和条件，包括室内外温度、湿度、污染物等因素。

1.3 设计应合理利用空间，确保风管系统的正常运行和维护。

2. 设计要求2.1 风管系统的设计应满足所需风量和压力损失的要求。

2.2 风管系统应具备良好的舒适性，能够提供适宜的温度和湿度条件。

2.3 风管系统的设计应考虑噪声控制，保证系统的安静运行。

2.4 风管系统的设计应考虑节能和环保要求，采用高效的风机和节能设备。

2.5 风管系统的设计应考虑防火安全，采用防火材料和符合防火规范的构造。

3. 材料选择3.1 风管的材料应符合相关标准要求，具有良好的抗腐蚀性和耐用性。

3.2 风管的材料可以选择钢板、不锈钢板、铝板等材质，根据需要进行选择。

3.3 风管的密封材料应选用符合标准的密封胶带或胶水，确保密封性能。

4. 施工要求4.1 风管系统的安装和连接应符合规范的要求，保证连接牢固和密封性能。

4.2 风管的支撑和固定应牢固可靠，符合相关规范要求。

4.3 风管系统应避免漏风和空气泄漏，应采取相应措施进行密封。

4.4 风管系统的防腐处理应符合相关规定，保证系统的耐久性和使用寿命。

5. 工程验收5.1 风管系统的工程验收应符合相关规定和标准要求。

5.2 风管系统的运行应稳定可靠，符合设计要求和使用需求。

5.3 风管系统的噪声和震动应符合相关标准要求，不影响使用和环境。

5.4 风管系统的防火措施应符合相关规范，确保安全使用。

总结：风管设计规范是保证风管系统能够正常运行和提供舒适环境的重要依据。

设计准则、要求、材料选择、施工要求和工程验收等方面的规范都要严格执行，确保风管系统的质量和安全性。

设计师和施工人员在设计和施工过程中要仔细遵守相关规范，确保风管系统的设计和施工质量。

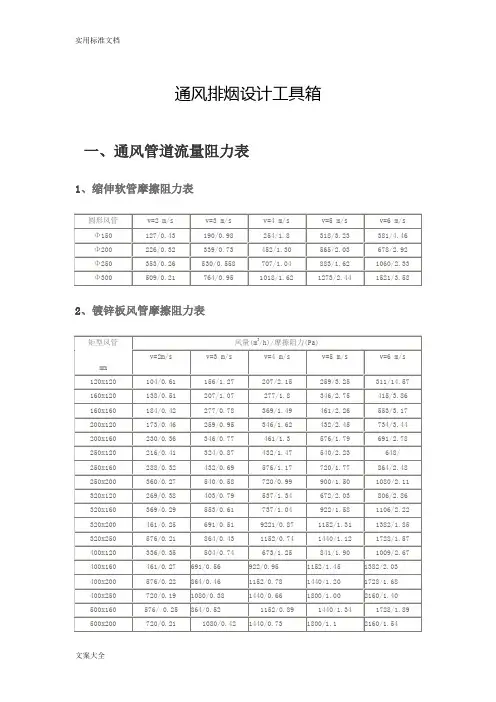

通风排烟设计工具箱一、通风管道流量阻力表1、缩伸软管摩擦阻力表圆形风管v=2 m/s v=3 m/s v=4 m/s v=5 m/s v=6 m/s Φ150127/0.43190/0.98254/1.8318/3.23381/4.46Φ200226/0.32339/0.73452/1.30565/2.03678/2.92Φ250353/0.26530/0.558707/1.04883/1.621060/2.33Φ300509/0.21764/0.951018/1.621273/2.441521/3.582、镀锌板风管摩擦阻力表矩型风管mm风量(m3/h)/摩擦阻力(Pa)v=2m/s v=3 m/s v=4 m/s v=5 m/s v=6 m/s120x120104/0.61156/1.27207/2.15259/3.25311/14.57 160x120138/0.51207/1.07277/1.8346/2.75415/3.86 160x160184/0.42277/0.78369/1.49461/2.26553/3.17 200x120173/0.46259/0.95346/1.62432/2.45734/3.44 200x160230/0.36346/0.77461/1.3576/1.79691/2.78 250x120216/0.41324/0.87432/1.47540/2.23648/ 250x160288/0.32432/0.69576/1.17720/1.77864/2.48 250x200360/0.27540/0.58720/0.99900/1.501080/2.11 320x120269/0.38403/0.79537/1.34672/2.03806/2.86 320x160369/0.29553/0.61737/1.04922/1.581106/2.22 320x200461/0.25691/0.519221/0.871152/1.311382/1.85 320x250576/0.21864/0.431152/0.741440/1.121728/1.57 400x120336/0.35504/0.74673/1.25841/1.901009/2.67 400x160461/0.27691/0.56922/0.951152/1.451382/2.03 400x200576/0.22864/0.461152/0.781440/1.201728/1.68 400x250720/0.191080/0.381440/0.661800/1.002160/1.40 500x160576/ 0.25864/0.521152/0.891440/1.341728/1.89 500x200720/0.211080/0.421440/0.731800/1.12160/1.54说明(1).软管采用荷兰数据时,上述数据乘以下系数：Φ150x2；Φ200 x1.8；Φ250 x1.5；Φ300 x1.3 (2).局部摩擦阻力：(3)与散流器的摩擦阻力：(4).保持风速必须的动压：当v=2m/s时, ΔP=2.4Pa；当v=3m/s时, ΔP=5.4Pa当v=4m/s时, ΔP=9.6Pa；当v=5m/s时, ΔP=15Pa当v=6m/s时, ΔP=21PaV2(5).其他局部阻力的计算按下式:2gΔP=ζ─γ二、室内送回风口尺寸表1、风口风量冷量对应表2、不同送风方式的风量指标和室内平均流速ASHRAE三、室内风管风速选择表1、低速风管系统的推荐和最大流速m/s2、低速风管系统的最大允许速m/s3、通风系统之流速m/s注：民用住宅≤35dB（A），商务办公≤45dB（A）。

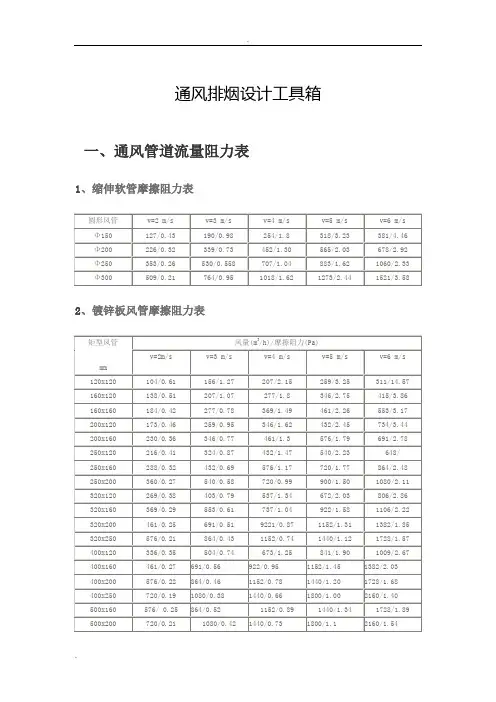

通风排烟设计工具箱一、通风管道流量阻力表1、缩伸软管摩擦阻力表2、镀锌板风管摩擦阻力表说明(1).软管采用荷兰数据时,上述数据乘以下系数：Φ150 x2；Φ200 x1.8；Φ250 x1.5；Φ300 x1.3 (2).局部摩擦阻力：(3)与散流器的摩擦阻力：(4).保持风速必须的动压：当v=2m/s时, ΔP=2.4Pa；当v=3m/s时, ΔP=5.4Pa当v=4m/s时, ΔP=9.6Pa；当v=5m/s时, ΔP=15Pa当v=6m/s时, ΔP=21PaV2(5).其他局部阻力的计算按下式:2gΔP=ζ─γ二、室内送回风口尺寸表1、风口风量冷量对应表2、不同送风方式的风量指标和室内平均流速ASHRAE三、室内风管风速选择表1、低速风管系统的推荐和最大流速m/s2、低速风管系统的最大允许速m/s3、通风系统之流速m/s注：民用住宅≤35dB（A），商务办公≤45dB（A）。

四、室内风口风速选择表1、送风口风速2、以噪音标准控制的允许送风流速m/s3、推荐的送风口流速m/s4、送风口之最大允许流速m/s5、回风口风速6、回风格栅的推荐流速m/s7、百叶窗的推荐流速m/s8、逗留区流速与人体感觉的关系9、顶棚散流器送风量10、侧送风口送风量五、通风系统设计1、送风口布置间距回风口应根据具体情况布置一般原则：（1）人不经常停留的地方; （2）房间的边和角; （3）有利于气流的组织。

2、标准型号风盘所接散流器的尺寸表-办公室风盘型号风量方散尺寸FP m3/h mm3.5350200*2005500200*2006.3630250*2508800250*250101000300*30012.51250300*300161600350*350202500450*450252500450*450注:办公室推荐送风口流速:2.5-4.0m/s风机盘管接风管的风速：通常为1.5—2.0m/s之间，不能大于2.5m/s，否则会将冷凝水带出来。

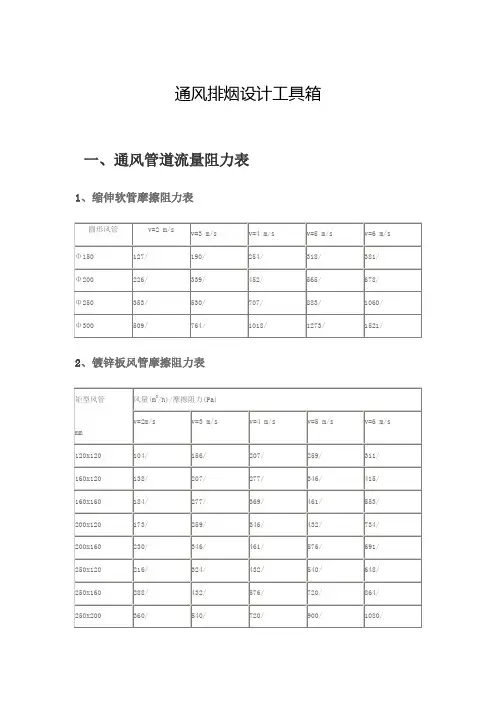

通风排烟设计工具箱一、通风管道流量阻力表1、缩伸软管摩擦阻力表圆形风管v=2 m/sv=3 m/s v=4 m/s v=5 m/s v=6 m/s Φ150127/190/254/318/381/Φ200226/339/452/565/678/Φ250353/530/707/883/1060/Φ300509/764/1018/1273/1521/ 2、镀锌板风管摩擦阻力表矩型风管mm 风量(m3/h)/摩擦阻力(Pa)v=2m/s v=3 m/s v=4 m/s v=5 m/s v=6 m/s120x120104/156/207/259/311/ 160x120138/207/277/346/415/ 160x160184/277/369/461/553/ 200x120173/259/346/432/734/ 200x160230/346/461/576/691/ 250x120216/324/432/540/648/ 250x160288/432/576/720/864/ 250x200360/540/720/900/1080/说明(1).软管采用荷兰数据时,上述数据乘以下系数：Φ150x2；Φ200；Φ250；Φ300 (2).局部摩擦阻力：(3)与散流器的摩擦阻力：(4).保持风速必须的动压：当v=2m/s时, ΔP=；当v=3m/s时, ΔP=当v=4m/s时, ΔP=；当v=5m/s时, ΔP=15Pa 当v=6m/s时, ΔP=21PaV2(5).其他局部阻力的计算按下式:2gΔP=ζ─γ二、室内送回风口尺寸表1、风口风量冷量对应表2、不同送风方式的风量指标和室内平均流速ASHRAE三、室内风管风速选择表1、低速风管系统的推荐和最大流速m/s2、低速风管系统的最大允许速m/s3、通风系统之流速m/s注：民用住宅≤35dB（A），商务办公≤45dB（A）。

四、室内风口风速选择表1、送风口风速2、以噪音标准控制的允许送风流速m/s4、送风口之最大允许流速m/s、回风口风速6、回风格栅的推荐流速m/s7、百叶窗的推荐流速m/s8、逗留区流速与人体感觉的关系9、顶棚散流器送风量10、侧送风口送风量五、通风系统设计1、送风口布置间距回风口应根据具体情况布置一般原则：（1）人不经常停留的地方; （2）房间的边和角; （3）有利于气流的组织。

通风排烟风管及风⼝设计参数通风排烟设计⼯具箱⼀、通风管道流量阻⼒表1、缩伸软管摩擦阻⼒表(3)与散流器的摩擦阻⼒：(4).保持风速必须的动压：当v=2m/s时, ΔP=2.4Pa；当v=3m/s时, ΔP=5.4Pa当v=4m/s时, ΔP=9.6Pa；当v=5m/s时, ΔP=15Pa当v=6m/s时, ΔP=21Pa22、不同送风⽅式的风量指标和室内平均流速ASHRAE三、室内风管风速选择表3、通风系统之流速m/s2、以噪⾳标准控制的允许送风流速m/s3、推荐的送风⼝流速m/s5、回风⼝风速6、回风格栅的推荐流速m/s10、侧送风⼝送风量五、通风系统设计1、送风⼝布置间距回风⼝应根据具体情况布置2注:3相应送风范围（⾯积）的长宽⽐不宜⼤于1：1.5，送风⽔平射程与垂直射程（平顶⾄⼯作区上边界的距离）的⽐值，宜保持在0.5~1.5之间。

实际上这要看装饰要求⽽定，如250*250的散流器，间距⼀般在3.5⽶左右，320*320在4.2⽶左右。

4、空调房间允许最⼤送风温差℃舒适性空调的送风温差送风⾼度H⼩于等于5m，送风温差⼩于等于10度；送风⾼度H⼤于5m，送风温差⼩于等于15度。

为防⽌出风⼝结露，应使送风⼲球温度⾼于室内空⽓的露点温度2-3度。

厨房的详细⼯艺资料，在建筑专业所提供的⽅案图上，⼀般只有厨房的⾯积、层⾼和灶台的位置，另⼀⽅⾯在现有的设计参考资料中缺少有针对性的技术措施，这就给合理地确定厨房通风量带来了困难，通常同样的厨房，不同的⼈进⾏设计，其结果往往不同，甚⾄相差悬殊，但是依据技术措施，⼜能各⾃找到根据。

因此，厨房的通风设计形成了，因⼈⽽异，⽆统⼀标准的局⾯，我认为之所以会出现这种现象，与我们常⽤的《技术措施》在厨房通风量确定上，概念不明确，要求不⼀致有关，为说明问题，我们可以结合常⽤的建设部建筑设计院《民⽤建筑暖通空调设计技术措施》，（下简称《措施⼀》）和我院编制的《暖通专业统⼀技术措施》（下简称《措施⼆》）中的有关规定，讨论⼀下厨房的通风量确定问题。

通风排烟风管及风口设计参数通风排烟系统的设计参数主要包括风量、风速、风压、风管截面尺寸以及风口尺寸等。

首先，通风排烟系统的设计需要确定合适的风量。

风量是指单位时间内通过风管的空气流量，通常以立方米/小时（m3/h）为单位。

确定风量时需要考虑到房间的体积、使用目的以及所需的新鲜空气数量等因素。

通常，一般商业建筑的通风要求为每小时空气流量为20-30次，而住宅建筑的通风要求为每小时空气流量为10次左右。

其次，风速是指通过风管或风口的空气速度，通常以米/秒（m/s）为单位。

风速的选择取决于建筑的使用目的，一般商业建筑的风速范围为2-3.5m/s，住宅建筑的风速范围为1-2m/s。

较高的风速可以提高通风效果，但也会增加系统的噪音和能耗。

第三，风压是指风机提供给风管的静态压力，通常以帕斯卡（Pa）为单位。

风压的选择取决于系统的阻力，包括风管的长度、弯头的数量和角度等。

通常，商业建筑的风压范围为100-300Pa，住宅建筑的风压范围为50-150Pa。

另外，风管截面尺寸的设计需要考虑到风量、风速和阻力等因素。

风管的截面尺寸一般为矩形或圆形，可以根据通风系统的具体需求选择合适的尺寸。

为了减小阻力和噪音，通常选择较大的截面尺寸。

最后，风口的设计参数主要包括风口的尺寸和布置。

风口的尺寸需要根据房间的体积和通风要求确定，可以通过计算得出合适的尺寸。

风口的布置需要合理，以保证空气的均匀分布和良好的通风效果。

通常，风口应布置在房间的墙壁或天花板上，并避免与人员和设备的接触。

综上所述，通风排烟系统的设计参数包括风量、风速、风压、风管截面尺寸和风口尺寸等。

这些参数需要根据建筑的使用目的、房间的体积和通风要求等因素进行合理选择，以确保系统的正常运行和通风效果。

通风管道出口风速标准
通风管道出口风速标准是根据不同的应用环境和要求来确定的。

一般来说，通风管道出口的风速标准是根据室内空气质量、温度、
湿度、气流分布等因素来确定的。

首先，根据《建筑通风与空气调节设计规范》等相关规范，通
风管道出口的风速标准应符合室内空气质量要求，保证室内空气的
新鲜度和舒适度。

根据规范的要求，通风管道出口的风速应该能够
有效地将污浊空气排出室外，并保持室内空气的流通和均匀分布。

其次，根据通风系统的设计要求和实际使用情况，通风管道出
口的风速标准也应考虑到室内温湿度的控制。

通风管道出口的风速
过大可能会造成室内温度过低或者风速不均匀，影响室内舒适度；
而风速过小则可能无法有效排除污浊空气，影响室内空气质量。

此外，通风管道出口的风速标准还应考虑到通风系统的能耗和
运行成本。

过大的风速会增加通风系统的能耗，而过小的风速可能
需要增加通风设备的数量和容量，也会增加运行成本。

综上所述，通风管道出口的风速标准是一个综合考虑室内空气
质量、温湿度控制、能耗和运行成本等多方面因素的结果。

在设计和使用通风系统时，需要根据具体的应用环境和要求来确定合适的风速标准，以确保通风系统的有效运行和室内空气质量的保障。

暖通风管风量计算方法与设计步骤风管:风管尺寸=风量/风速风量=房间面积*房间高*换气次数有个例子:风量4万，风速9m/s，得风管尺寸=40000/9/3600=1.23平方1.23=1.5*0.82所以风管尺寸为1500*800Q:1、例子中的3600是既定参数吗?2、这个风管尺寸计算公式，对排烟，排风管道尺寸计算通用吗?3、求风口和排烟口尺寸计算公式--或者求暖通基础知识学习文档，手里的设计规范对现在的我来说太太高深，还是从基础打起吧一小时有3600秒，除以3600是因为计算公式前后的单位要统一。

这个公式对所有风管计算都适用，但是9m/s这个风速值不是固定值，需要由你来设定。

排烟排风的公式都是一样的算法，这个9m/s的风速需要根据噪音要求调整的，楼主可参考下采暖通风设计规范消声部分，还有矩形风管的规格建议用标准的，施工规范里的是1600，没有1500。

管道直径设计计算步骤专业制作与安装--铁皮风管--不锈钢风管，通风工程以假定流速法为例，其计算步骤和方法如下:1.绘制通风或空调系统轴测图，对各管段进行编号，标注长度和风量。

管段长度一般按两管件间中心线长度计算，不扣除管件(如三通，弯头)本身的长度。

2.确定合理的空气流速风管内的空气流速对通风、空调系统的经济性有较大的影响。

流速高，风管断面小，材料耗用少，建造费用小;但是系统的阻力大，动力消耗增大，运用费用增加。

对除尘系统会增加设备和管道的摩损，对空调系统会增加噪声。

流速低，阻力小，动力消耗少;但是风管断面大，材料和建造费用大，风管占用的空间也增大。

对除尘系统流速过低会使粉尘沉积堵塞管道。

因此，一定要通过全面的技术经济比较选定合理的流速。

根据经验总结，风管内的空气流速可按表6-2-1、表6-2-2及表6-2-3确定。

除尘器后风管内的流速可比表6-2-3中的数值适当减小一小时有3600秒，除以3600是因为计算公式前后的单位要统一。

这个公式对所有风管计算都适用，但是9m/s这个风速值不是固定值，需要由你来设定。

排风管排水方案
工艺排风管因为有冷凝水产生需要外排，又有抵抗负压要求，同时还需要观测水封蒸发情况，因此是一大难点，经历几个项目至今，都未有彻底的解决方案，本人经过总结，提出建议性方案。

（1）提前确定好排水点，在风管订货阶段要求供货厂家预制带丝扣接头，和风管同材质即可。

（2）水封高度h依据相应系统余压确定，再乘以1.5倍的系数，以防止气压波动时瞬间将水封抽干。

（3）排水管道管径一般选用DN50规格，长期排风会使水封段水位下降而失去水封作用，因此水封段排水管材质必须使用透明PVC材质，以方便日常巡检时观测，其余排水管材质可使用普通非透明PVC即可。

（4）排水主管段须加设阀门以方便水封段检修时临时关断。

（5）排风系统长时间运行水封段会出现粘稠状液体（尤其是工艺排风），导致积水无法排走，此时需要进行清理，所以必须加设泄水阀门。

清
理时关闭主阀门，打开泄水阀门，从补水阀门处灌水（内加清洁剂）进行清洗。

（6）排水管系统安装完成，排风机启动之前，需要对所有水封进行加水，故必须加设补水阀门，同时水封清理、水封段水位不足时可以从补水
阀门灌水。

（7）注意事项：
（a）所有排水点必须单独加设水封，切忌两个或者多个排水点共用水封现象，会导致内部窜风而起不到排水作用。

（b）在确定排水点后风管安装时必须注意风管坡度及方向，保证排水通畅。

工程排风管道定制方案设计一、前言排风系统在工程中的作用不容忽视，它可以有效地排除室内的污染物和废气，保护环境和工作人员的健康。

因此，排风管道的设计至关重要，必须充分考虑到排风量、风速、压降、材料等多方面因素，以确保排风系统的安全、高效运行。

本文将围绕排风管道的定制方案设计展开讨论，从设计原则、材料选择、计算方法、安装维护等方面进行详细介绍。

二、设计原则1. 合理确定排风量：排风量的大小直接影响着排风系统的效果，必须根据工作场所的实际情况进行合理确定。

一般情况下，根据工作场所的大小、人员数量、工艺过程及污染物的种类确定排风量。

2. 确定排风风速：排风风速是指排风管道内空气的流速，直接影响着废气的排放。

合理确定排气风速可以降低管道内的阻力，提高排风系统的效率。

一般情况下，排风风速应在8-12m/s之间。

3. 选择合适的材料：排风管道的材料选择对于排风系统的安全运行至关重要。

一般情况下，不锈钢、镀锌钢板、PVC等材料都是常用的排风管道材料，需要根据具体的工程要求和环境条件进行合理选择。

4. 保证排风系统的密封性：排风管道的安装必须保证其密封性，防止废气泄漏污染环境。

因此，在管道的接口处必须采用专用的密封件，并且进行严密的连接。

三、材料选择1. 不锈钢排风管道：不锈钢具有优良的耐腐蚀性能和机械强度，适用于一般工业场所的排风系统。

但是，价格相对较高，适用于对材料要求较高的场合。

2. 镀锌钢板排风管道：镀锌钢管道价格便宜，具有较好的耐腐蚀性能，适用于大多数一般工业场所的排风系统。

但是，在潮湿环境下会出现锈蚀问题。

3. PVC排风管道：PVC材料价格低廉，重量轻，安装方便，适用于大气体量输送，但其耐高温、耐压性能较差，不适合高温高压排风系统。

四、排风量计算方法1. 根据排风工艺过程计算：根据工艺过程中产生的有害气体的类型和产量进行排风量的计算。

2. 根据工作场所的面积计算：根据工作场所的面积和人员数量进行排风量的计算。

风管通风工程设计方案一、设计目的随着工业化的发展和城市的扩张，建筑物的室内空气质量越来越受到重视。

通风系统对于室内空气的流通和净化起着至关重要的作用。

为了保证室内空气的清新和舒适，本设计方案旨在设计一种高效、经济、安全的风管通风系统，为建筑物的居住者提供理想的室内环境。

二、设计依据1. 《建筑给排水及采暖通风设计规范》GB 50096-1999；2. 《电气工程通用规范》GB 50052-2010；3. 建筑物结构设计规范 GB 50009-2012；4. 《建筑给水排水及采暖通风技术规范》GB 50242-2002；5. 《建筑采暖通风空调设计规范》GB 50736-2012。

三、设计原则1. 室内空气质量优化。

通过通风系统的设计，使室内空气流通畅通，保持干净新鲜，避免积尘、异味等对人体健康的危害。

2. 能耗最优化。

设计通风系统时，考虑使用能源效率高的设备和技术，降低运行能耗和维护成本。

3. 地区适应性。

根据不同地区的气候特点和建筑物的使用需求，设计合适的通风方案。

四、设计内容1. 结构设计：根据建筑物的结构特点和空间布局，确定通风系统的管道布置，并保证其不影响建筑物的正常使用。

2. 空气处理设备选型：根据建筑物的使用需求和通风量要求，选用合适的空气处理设备，包括空调系统、空气净化设备等。

3. 风管设计：根据通风系统的需求，设计合适的风管尺寸、形状和布局，以保证通风效果和空气质量。

4. 风口设计：根据通风系统对空气流通的要求，设计合适的风口位置和规格，以确保室内空气的均匀流通。

5. 控制系统设计：设计自动化控制系统，根据室内外环境变化实现通风系统的自动调节，提高系统的运行效率。

6. 各种参数的计算：包括通风量、管道阻力、风口和吸排风朝向、进排风口、系统总体风力计算等。

五、实施方案1. 管道布置：根据建筑物的具体结构、空间布局和通风需求，采用合理的管道布置方案，确保风管的畅通、无漏气。

2. 设备选型：根据建筑物的使用需求和通风量要求，选用能源效率高、运行稳定可靠的空气处理设备，如风机、空气过滤器等。
