ARCGIS拓扑检查步骤1、启动ArcCatlalog:2、任意选择一个本地目录，"右键"->"新建"->"创建个人personal GeoDatabase";3、选择刚才创建的GeoDatabase，"右键"->"新建"->"数据集dataset";设置数据集的坐标系统，如果不能确定就选择你要进行分析的数据的坐标系统;4、选择刚才创建的数据集,"右键"->"导入要素类inport --feature class single",导入你要进行拓扑分析的数据;5、选择刚才创建的数据集,"右键"->"新建"->"拓扑"，创建拓扑,根据提示创建拓扑，添加拓扑处理规则；进行拓扑分析。
6、最后在arcmap中打开由拓扑规则产生的文件，利用topolopy工具条中错误记录信息进行修改7、将数据集导入ARCMAP中，点击edit按钮进行编辑。
8、打开eidt下拉菜单，选择more editing tools－－topology出现拓扑编辑工具栏。
9、选择要拓扑的数据，点击打开error inspector按钮。
10、在error inspector对话框中点击search now，找出所有拓扑的错误。
11、对线状错误进行Mark as Exception。
12、对polygon错误逐个检查，首先选择错误的小班，点击右键选择zoom to，然后点击merge，选择合适的图班进行merge处理，这样不会丢失小班信息。
【第一部分】在arcgis中有关topolopy操作，，有两个地方，一个是在arccatalog中，一个是在arcmap中。
通常我们将在arccatalog 中建立拓扑称为建立拓扑规则，而在arcmap中建立拓扑称为拓扑处理。

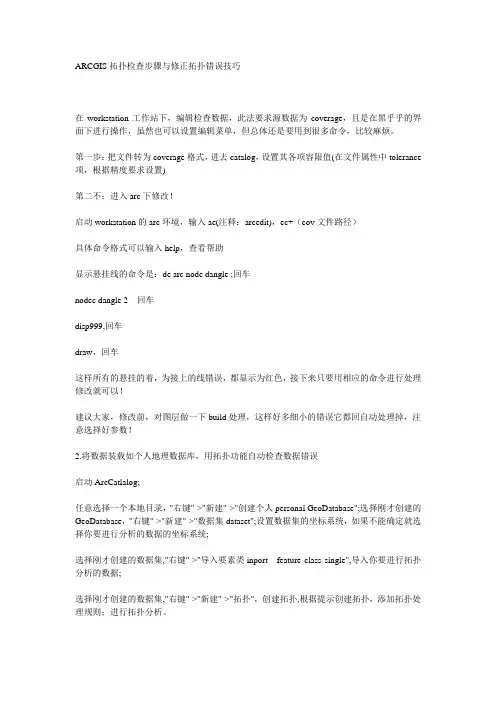

ARCGIS拓扑检查步骤与修正拓扑错误技巧在workstation工作站下，编辑检查数据，此法要求源数据为coverage，且是在黑乎乎的界面下进行操作，虽然也可以设置编辑菜单，但总体还是要用到很多命令，比较麻烦。
第一步：把文件转为coverage格式，进去catalog，设置其各项容限值(在文件属性中tolerance 项，根据精度要求设置)第二不：进入arc下修改！启动workstation的arc环境，输入ae(注释：arcedit)，ec+（cov文件路径）具体命令格式可以输入help，查看帮助显示悬挂线的命令是：de arc node dangle ;回车nodec dangle 2 回车disp999,回车draw，回车这样所有的悬挂的着，为接上的线错误，都显示为红色，接下来只要用相应的命令进行处理修改就可以！建议大家，修改前，对图层做一下build处理，这样好多细小的错误它都回自动处理掉，注意选择好参数！2.将数据装载如个人地理数据库，用拓扑功能自动检查数据错误启动ArcCatlalog;任意选择一个本地目录，"右键"->"新建"->"创建个人personal GeoDatabase";选择刚才创建的GeoDatabase，"右键"->"新建"->"数据集dataset";设置数据集的坐标系统，如果不能确定就选择你要进行分析的数据的坐标系统;选择刚才创建的数据集,"右键"->"导入要素类inport --feature class single",导入你要进行拓扑分析的数据;选择刚才创建的数据集,"右键"->"新建"->"拓扑"，创建拓扑,根据提示创建拓扑，添加拓扑处理规则；进行拓扑分析。
ARCGIS 拓扑检查步骤与修正拓扑错误技巧一、将数据装载入个人地理数据库，用拓扑功能自动检查数据错误1、任意选择一个本地目录，"右键"->"新建"->"创建个人personal GeoDatabase";选择刚才创建的GeoDatabase，"右键"->"新建"->"数据集dataset";设置数据集的坐标系统，如果不能确定就选择你要进行分析的数据的坐标系统;2、选择刚才创建的数据集,"右键"->"导入要素类import --feature class single",导入你要进行拓扑分析的数据;3、选择刚才创建的数据集,"右键"->"新建"->"拓扑"，创建拓扑,根据提示创建拓扑，添加拓扑处理规则；进行拓扑分析。
4、加载由拓扑规则产生的文件，点击edit按钮进行编辑选择要拓扑的数据，点击打开error inspector按钮。
在error inspector对话框中点击search now，找出所有拓扑的错误。
注：对线状错误进行Mark as Exception。
对polygon错误逐个检查，首先选择错误的小班，点击右键选择zoom to，然后点击merge，选择合适的图班进行merge处理，这样不会丢失小班信息。
另一个说法：用catalog建一个个人地理数据库，new一个feature dataset把要修改错误的shp文件导入到feature dataset下面；然后右键点feature dataset，new一个topology数据层，点击下一步，勾选刚才导入的shp层，下一步，添加拓扑检查规则，这一步很重要，你要显示断线，没接上的线，出头线等，都要选相应的拓扑规则!选完之后，点下一步完成catalog 生成一个拓扑检查层文件，用arcmap打开该文件就可以看见你需要显示的错误，这样再用编辑工具修改起来就方便好多。

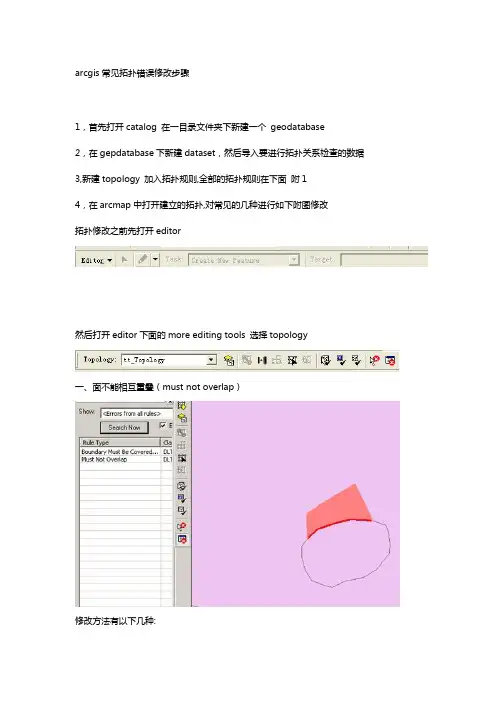

arcgis常见拓扑错误修改步骤1，首先打开catalog 在一目录文件夹下新建一个geodatabase2,在gepdatabase下新建dataset，然后导入要进行拓扑关系检查的数据3，新建topology 加入拓扑规则，全部的拓扑规则在下面附14,在arcmap中打开建立的拓扑，对常见的几种进行如下附图修改拓扑修改之前先打开editor然后打开editor下面的more editing tools 选择topology一、面不能相互重叠（must not overlap）修改方法有以下几种：1、可以直接修改要素节点去除重叠部分。
2、在错误上右键选择merge，将重叠部分合并到其中一个面里。
二、面不能有缝隙(must not have gaps）1、可以直接修改要素节点去除重叠部分。
2、在错误上右键选择create feature,将缝隙部分生成一个新的要素，然后利用editor下的merge把生成的面合并到相邻的一个面里。
3、task里选择auto-complete polygon，用草图工具自动完成多边形，会在缝隙区域自动生成两个多边形，然后用merge合并到相邻面里。
附11。
must not overlay:单要素类,多边形要素相互不能重叠2。
must not have gaps：单要素类，连续连接的多边形区域中间不能有空白区（非数据区）3.contains point：多边形＋点，多边形要素类的每个要素的边界以内必须包含点层中至少一个点4.boundary must be covered by：多边形＋线，多边形层的边界与线层重叠(线层可以有非重叠的更多要素）5.must be covered by feature class of:多边形＋多边形，第一个多边形层必须被第二个完全覆盖(省与全国的关系)6。
must be covered by：多边形＋多边形,第一个多边形层必须把第二个完全覆盖（全国与省的关系）7。
ARCGIS 拓扑检查步骤与修正拓扑错误技巧将数据装载如个人地理数据库，用拓扑功能自动检查数据错误启动ArcCatlalog;任意选择一个本地目录，"右键"->"新建"->"创建个人personal GeoDatabase";选择刚才创建的GeoDatabase，"右键"->"新建"->"数据集dataset";设置数据集的坐标系统，如果不能确定就选择你要进行分析的数据的坐标系统;选择刚才创建的数据集,"右键"->"导入要素类inport --feature class single",导入你要进行拓扑分析的数据;选择刚才创建的数据集,"右键"->"新建"->"拓扑"，创建拓扑,根据提示创建拓扑，添加拓扑处理规则；进行拓扑分析。
最后在arcmap中打开由拓扑规则产生的文件，利用topolopy工具条中错误记录信息进行修改将数据集导入ARCMAP中，点击edit按钮进行编辑。
打开eidt下拉菜单，选择more editing tools－－topology出现拓扑编辑工具栏。
选择要拓扑的数据，点击打开error inspector按钮。
在error inspector对话框中点击search now，找出所有拓扑的错误。
对线状错误进行Mark as Exception。
对polygon错误逐个检查，首先选择错误的小班，点击右键选择zoom to，然后点击merge，选择合适的图班进行merge处理，这样不会丢失小班信息。
另一个说法:用catalog建一个个人地理数据库，new一个featuredataset把要修改错误的shp文件导入到featuredataset下面然后右键点featuredataset，new一个topoloy数据层，点击下一步，勾选刚才导入的shp层，下一步，添加拓扑检查规则，这一步很重要，你要显示断线，没接上的线，出头线等，都要选相应的拓扑规则!选完之后，点下一步完成catalog 生成一个拓扑检查层文件，用arcmap打开该文件就可以看见你需要显示的错误，这样再用编辑工具修改起来就方便好多。

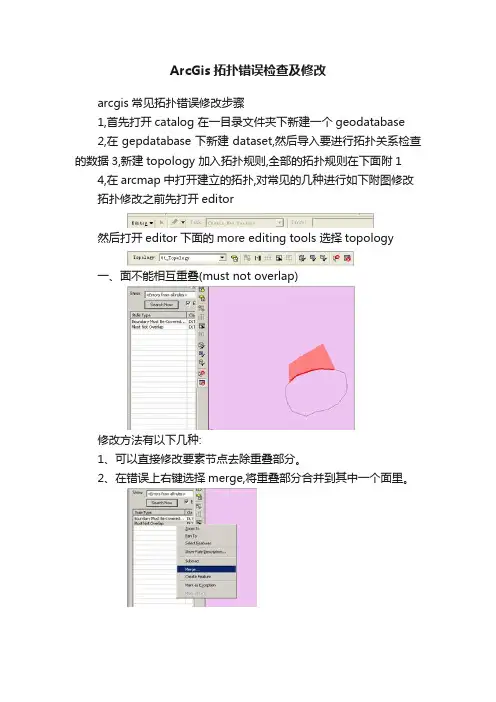

ArcGis拓扑错误检查及修改
arcgis常见拓扑错误修改步骤
1,首先打开catalog 在一目录文件夹下新建一个geodatabase
2,在gepdatabase下新建dataset,然后导入要进行拓扑关系检查的数据3,新建topology 加入拓扑规则,全部的拓扑规则在下面附1 4,在arcmap中打开建立的拓扑,对常见的几种进行如下附图修改拓扑修改之前先打开editor
然后打开editor下面的more editing tools 选择topology
一、面不能相互重叠(must not overlap)
修改方法有以下几种:
1、可以直接修改要素节点去除重叠部分。
2、在错误上右键选择merge,将重叠部分合并到其中一个面里。
二、面不能有缝隙(must not have gaps)
1、可以直接修改要素节点去除重叠部分。
2、在错误上右键选择create feature,将缝隙部分生成一个新的要素,然后利用editor下的merge把生成的面合并到相邻的一个面里。
3、task里选择auto-complete polygon,用草图工具自动完成多边形,会在缝隙区域自动生成两个多边形,然后用merge合并到相邻面里。

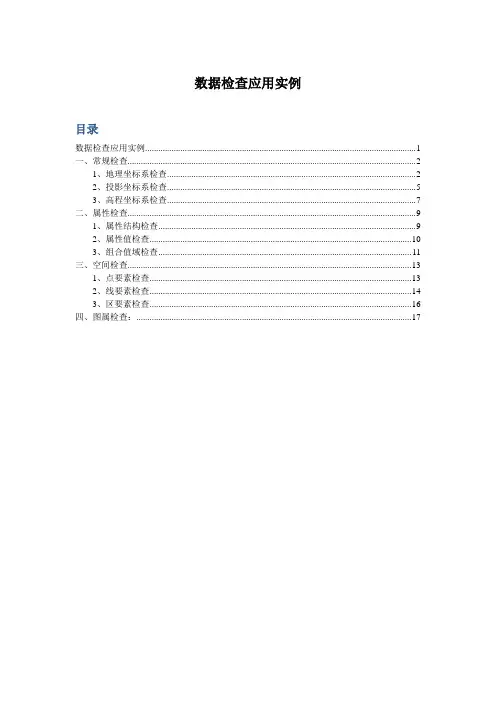

数据检查应用实例目录数据检查应用实例 (1)一、常规检查 (2)1、地理坐标系检查 (2)2、投影坐标系检查 (5)3、高程坐标系检查 (7)二、属性检查 (9)1、属性结构检查 (9)2、属性值检查 (10)3、组合值域检查 (11)三、空间检查 (13)1、点要素检查 (13)2、线要素检查 (14)3、区要素检查 (16)四、图属检查： (17)一、常规检查1、地理坐标系检查需要准备的数据：地类图斑1310图、标准参考图及对应的属性表数据（如图）。
图1-1 地类图斑1310图 1-2 标准参考图操作步骤：第一步：打开数据检查系统，开始—程序—MapGis K9—数据检查系统。
第二部：添加数据，右键点击数据项—添加数据，在打开的对话框中选择“地类图斑1310.WP”。
图1-3 添加数据图1-4 选择地类图斑1310.WP第三步：双击“地类图斑.WP”，点击“导入标准数据参考系”，在弹出的对话框中选择“标准.WP”。
第四步：对将要进行检查的项进行勾选，如下图所示。
图1-5 勾选检查项目第五步：点击“执行”，结果如下图所示。
图1-6 检查结果第六步：在检查结果区域可观看详细结果，点击地理坐标系检查，右键点击“17（标准椭球体、单位不相等）”，点击“属性”，可观看地类图斑与标准参考数据在地理坐标系上的不同。
图1-7打开详细结果列表图1-8 检查数据与参考数据地理坐标系对比由图上可知，地类图斑数据与标准数据相比，坐标系所使用的标准椭球体、椭球长轴等均一致，只有“单位”一项有所不同，地类图斑数据使用的单位缺失，而标准数据的单位是弧度。
2、投影坐标系检查需要准备的数据：行政区图（图1-9）、标准参考图（图1-2）及对应的属性表格数据。
图1-9 行政区图第一步：添加数据“行政区.WP”，点击常规检查—投影坐标系检查。
第二步：导入“标准.WP”作为标准数据参照系。
具体操作参考地理坐标系检查。
第三步：勾选检查项目。
arcgis常见拓扑错误修改步骤1，首先打开catalog 在一目录文件夹下新建一个geodatabase2，在gepdatabase下新建dataset，然后导入要进行拓扑关系检查的数据3,新建topology 加入拓扑规则,全部的拓扑规则在下面附14，在arcmap中打开建立的拓扑,对常见的几种进行如下附图修改拓扑修改之前先打开editor然后打开editor下面的more editing tools 选择topology一、面不能相互重叠（must not overlap）修改方法有以下几种:1、可以直接修改要素节点去除重叠部分。
2、在错误上右键选择merge,将重叠部分合并到其中一个面里.二、面不能有缝隙(must not have gaps)1、可以直接修改要素节点去除重叠部分。
2、在错误上右键选择create feature，将缝隙部分生成一个新的要素，然后利用editor下的merge把生成的面合并到相邻的一个面里。
3、task里选择auto-complete polygon,用草图工具自动完成多边形,会在缝隙区域自动生成两个多边形，然后用merge合并到相邻面里。
附11。
must not overlay：单要素类，多边形要素相互不能重叠2.must not have gaps：单要素类,连续连接的多边形区域中间不能有空白区（非数据区）3.contains point：多边形＋点，多边形要素类的每个要素的边界以内必须包含点层中至少一个点4.boundary must be covered by:多边形＋线，多边形层的边界与线层重叠（线层可以有非重叠的更多要素）5。
must be covered by feature class of：多边形＋多边形，第一个多边形层必须被第二个完全覆盖(省与全国的关系）6。
must be covered by：多边形＋多边形，第一个多边形层必须把第二个完全覆盖(全国与省的关系）7。
ARCGIS拓扑检查步骤与修正拓扑错误技巧拓扑检查是在地理信息系统（GIS）中常用的一种操作，用于检查和修复地理数据集中的拓扑错误。
拓扑错误通常出现在地理要素之间的关系中，如点、线和面的相互交叉、重叠等问题。
在ArcGIS中，可以通过拓扑工具箱中的工具来执行拓扑检查和修正。
以下是拓扑检查的步骤及修正拓扑错误的技巧。
步骤1：准备数据首先，需要选择要进行拓扑检查和修正的数据集。
可以是点、线或面数据集，或是包含这些要素的地理数据库。
步骤2：设置拓扑规则在ArcGIS中，可以使用拓扑工具箱中的“创建拓扑”工具来设置拓扑规则。
拓扑规则定义了要素之间的关系，并规定了拓扑错误的条件。
例如，可以设置拓扑规则来检查线要素是否重叠，点要素是否在面要素内等。
步骤3：执行拓扑检查步骤4：查看拓扑错误报告执行拓扑检查后，系统会生成一个拓扑错误报告，其中包含了检查出的拓扑错误信息。
可以通过双击报告中的错误来定位到具体的错误要素。
步骤5：修复拓扑错误步骤6：重复检查和修复步骤一般情况下，在修复一处错误后，需要重新执行拓扑检查，确保错误已经修复。
如果还有其他错误要素，需重复以上的检查和修复步骤。
修复拓扑错误的技巧：1.在修复拓扑错误之前，先将数据做备份或复制，以防出现意外情况导致数据丢失。
2.对于大规模的数据集，可以先对特定区域进行拓扑检查和修复，逐步修复整个数据集。
3.在修复拓扑错误之前，先了解错误的类型和原因，选择正确的工具进行修复。
5.在修复拓扑错误时，应保持数据的完整性和一致性，修复后的结果应符合逻辑。
MapGIS K9 资源中心的使用流程简要MapGIS K9是一个以建立土地数据库为主的软件。
通过建立数据库来相应输出权属调查表、宗地图、公示图、公示表。
工作准备一：在建立数据库之前必须准备好相应的几个进库原材料：1影像：通过MapGIS67转换成相应坐标的影像（因为在Arcgis 9.3里面转换不了相应的坐标。
如果不要求跟改坐标的使用Arcgis 9.3 的中tif格式也可以）2DLTB（地类图斑）这个要通过MapGIS二次土地调查数据库建库系统(农村通用版)切割出来3CODE也即通过自己编辑好的包含了各个村各个经济合作社的数字字典4新的村界线：新的村界线是以地籍子区（村）为标准把接壤的相同村名的宗地连成一片形成新的村界限（注意新的村界限要以面的形式表现出来）5整个镇的点、线、在67里面通过点面叠加形成的面（都要经过Arcgis9.3、Mapgis67两个软件都拓扑检查无误后方能使用）工作流程一、选定一个盘建立一个以你所要建立数据库为命名的文件。
打开K9双击里面的GDB资源管理器，打开里面的MapGISLocal 用右键点击就会出现有“创建数据库”点击下一步在“地理数据库名”里面写下你所要创立的数据库名，再点击下一步在“日记文件”选择你自己要发数据库的盘里。
点击完成。
然后关闭。
二、打开MapGIS广东农村集体土地所有权数据库建库系统。
注意输入账号、密码均为admin。
弹开界面后，点击左上角的K9图标。
点击“新建工程（有矢量）”就会弹出一个新的图框在“基本信息”下点击“矢量数据库”选你建立的数据库按确定。
在“图形代号”改为你所要工作的地区所在的代号（例如兴宁是39带的就该为39），然后在工程目录里选你所建立的数据库文件夹。
在“专题名称”输入你建库的名，其后缀名是.XML。
最后在“行政代码“输入相应的代码（例如：兴宁的是441481）确定。
这样就完成了第二个流程了。
三、（1）再次打开K9平台里面的GDB资源管理器里面的MapGISLocal里面的你所建的库展开它。
第四讲拓扑处理及实用工具MAPGIS拓扑处理子系统，作为图形编辑系统的一部分，改变了人工建立拓扑关系的方法，使得区域输入，子区输入等这些原来比较繁琐的工作，变得相当容易，大大提高了地图录入编辑的工作效率。
为了方便用户，让用户能正确地使用MAPGIS拓扑处理子系统，下面将详细地介绍系统各部分的功能，以及一些必要的注意事项。
另外，在编辑系统的[其它]菜单下，有一组常用的实用工具。
一、拓扑处理工作流程1．数据准备将原始数据中那些与拓扑无关的线（如航线、铁路等）放到其他层，而将有关的线放到一层中，并将该层保存为一新文件，以便进行拓扑处理。
2．预处理用户用数字化仪或矢量化工具得到的原始数据是线数据（*.wl），进行拓扑处理前，须进行预处理，其核心工作是将线数据转为弧段数据（*.wp）（这时还没有区），存入某一文件名下，然后将之装入；此后就可以做拓扑处理的工作了。
为了纠正数据的数字化误差或错误，在执行线转弧的前后可以选择执行以下功能项：编辑线、自动剪断、自动平差等，具体的先后次序不难从功能项中推知，如“自动线结点平差”应在“线自动剪断”后，“自动剪断线”只对线文件起作用，因此，要运用“自动剪断”功能，应在线转弧段前执行，或将弧段转换为线后再执行。
在执行这些功能时，可按下边的顺序进行：[自动剪断线]→[清除微短线]→[清除线重叠坐标]→[自动线结点平差]→[线转弧段]→[装入转换后的弧段文件]→[拓扑查错]。
注意：自动结点平差时应正确设置“结点搜索半经”。
半经过大，会使相邻结点掇合一起造成乱线的现象。
反之半经过小，起不到结点平差作用。
3．拓扑查错可以执行查错操作，根据查错系统的提示改正错误。
4．重建拓扑所有的预处理工作认为做好了，执行“重建拓扑”这个功能项，系统随即自动构造生成区，并建立拓扑关系。
拓扑处理时，没有必要注意那些母子关系，当所有的区检完后，执行子区检索，系统自动建立母子关系，不需人工干预。
当拓扑建立后，人工手动建立的区，且有区域套合关系，就得执行“子区检索”功能。
操作步骤：拓扑检查及编辑
1、创建拓扑
在Topology数据中的demo_1数据集上右键，选择新建
2、选择要素
3、增加规则
4、验证拓扑
有3种方法验证拓扑：1）新建拓扑结束后会提示
2）在拓扑数据集右键
3）ArcMap拓扑工具条：验证当前范围拓扑、验证指定区域中的拓扑
5、查找拓扑错误
1）打开ArcMap，把拓扑添加至ArcMap中，选择把拓扑中的要素类型添加至地图中。
2）打开编辑状态
3）打开拓扑工具条
4）选择错误查看器
6、修改拓扑错误
选择一个拓扑错误，右键
操作步骤：拓扑构面
1）选择前面新建的面要素为当前制图模板
2）选择构建地图拓扑
3）选择参与构建拓扑的要素图层
4）选择参与构建拓扑的要素
5）选择构建面
结果如下图所示：。
A R C G I S拓扑检查步骤与修正拓扑错误技巧ARCGIS 拓扑检查步骤与修正拓扑错误技巧将数据装载如个人地理数据库，用拓扑功能自动检查数据错误启动ArcCatlalog;任意选择一个本地目录，"右键"->"新建"->"创建个人personal GeoDatabase";选择刚才创建的GeoDatabase，"右键"->"新建"->"数据集dataset";设置数据集的坐标系统，如果不能确定就选择你要进行分析的数据的坐标系统;选择刚才创建的数据集,"右键"->"导入要素类inport --feature class single",导入你要进行拓扑分析的数据;选择刚才创建的数据集,"右键"->"新建"->"拓扑"，创建拓扑,根据提示创建拓扑，添加拓扑处理规则；进行拓扑分析。
最后在arcmap中打开由拓扑规则产生的文件，利用topolopy工具条中错误记录信息进行修改将数据集导入ARCMAP中，点击edit按钮进行编辑。
打开eidt下拉菜单，选择more editing tools－－topology出现拓扑编辑工具栏。
选择要拓扑的数据，点击打开error inspector按钮。
在error inspector对话框中点击search now，找出所有拓扑的错误。
对线状错误进行Mark as Exception。
对polygon错误逐个检查，首先选择错误的小班，点击右键选择zoom to，然后点击merge，选择合适的图班进行merge处理，这样不会丢失小班信息。
另一个说法:用catalog建一个个人地理数据库，new一个featuredataset把要修改错误的shp文件导入到featuredataset下面然后右键点featuredataset，new一个topoloy数据层，点击下一步，勾选刚才导入的shp层，下一步，添加拓扑检查规则，这一步很重要，你要显示断线，没接上的线，出头线等，都要选相应的拓扑规则!选完之后，点下一步完成catalog生成一个拓扑检查层文件，用arcmap打开该文件就可以看见你需要显示的错误，这样再用编辑工具修改起来就方便好多。
MAPGISK9标准分幅影像校正操作流程一般情况下，通过扫描的纸张的地形图，是没有坐标信息的，需要通过配准进行位置校正。
下面以一张标准分幅的地形图为例，简述MAPGISK9标准分幅影像校正操作流程。
一、启动MapgisK9地图编辑器。
二、添加影像数据1. 将校正标准比例尺地形图数据导入到GDB企业管理器。
2.将导入栅格数据集中地形图添加到地图文档，设为“当前编辑”状态。
三、启动栅格校正单击“栅格校正视图”标签，切换至“栅格校正视图”。
在添加的“栅格几何校正工具”单击“开始栅格校正”。
设为“当前编辑”状态的图像会添加到栅格校正视图显示。
四、图幅生成控制点单击“图幅生成控制点”按钮，在打开的对话框中单击“输入图幅信息”，输入“图幅号”并设置其他参数，然后单击“确定”并依次单击“左上角”、“右下角”等，同时鼠标单击图幅相应内图廓角点，以定位原始图像。
完成后单击“生成GCP点”，图幅内自动生成校正用地面控制点。
注：图幅号格式输入规范，以1:1万比例尺地形图为例，为H-50-8-(44)或H50G006060；“格网间距”用于确定生成GCP点在内图幅范围内的间距，建议与地形图公里格网间距保持一致，以便定位控制点；是否“采用大地坐标”，表示生成的GCP点的参照点坐标是否带有图幅比例尺（即按照图幅比例尺换算为图上坐标）。
五、顺序修改控制点自动生成的GCP点与图幅实际网线交点可能有偏差，可通过“顺序修改控制点”依次调整位置，方法为：单击“顺序修改控制点”，系统默认从第一个控制点开始，在栅格校正视图中开小窗口放大控制点位置，鼠标单击调整控制点（显示为“+”符号）位置，调整好按下键盘空格键，自动跳到下一控制点，依次处理。
注：可在小窗口外单击鼠标右键中止控制点修改。
六、逐格网校正经过“顺序修改控制点”，可选择“生成图幅质量文件”，在相应误差范围可以校正情况下单击“逐格网校正”，另存校正后图像。
将保存的影像添加到地图文档中，可以对位置校正好的地形图进行查看。
在GDB企业管理器中新建数据库，用于存放转换后的数据。
如图，
点击建库工具箱中的cass转换，
选择转换数据后弹出以下界面，
DWG文件：选择需要转换的dwg格式的数据；
目的数据源：选择第一步中新建的数据库；
转换模板：选择C:\MapGIS K9 SP2\CasDwgCvt_AddIn\Slib\城镇地籍.sut 文件。
MapGIS K9 SP2\CasDwgCvt_AddIn\program
regPlugIn.bat
点击确定即可自动转换成K9格式的数据。
转换后的数据处理
地形数据检查
主要是检查地形要素是否全部转换成功，如果出现某些地形转换没有成功，
需重新编辑转换对照编码表（即）再进行转换。
权属数据处理
首先检查权属数据的拓扑错误，我们主要是检查界址线的拓扑错误，修改
界址线的错误之后，可以通过拓扑成区生成新的宗地层，再使用label与区合并功能完成新宗地层的属性赋值，而界址点我们后期可以在建库软件中重新生成。

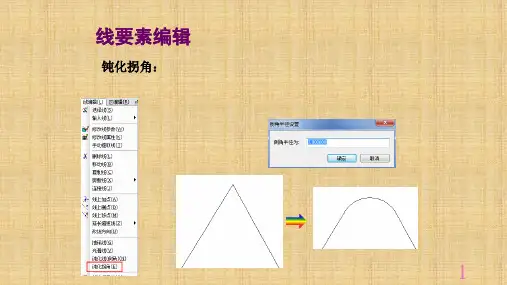

使用地图编辑器线编辑下的工具
对界址线进行拓扑检查，
自动剪断线功能可以处理一些线拓扑错误，在处理完毕之后查看是否存在碎线。
在GDB企业管理器中新建数据库，用于存放转换后的数据。
如图，
点击建库工具箱中的cass转换，
选择转换数据后弹出以下界面，
DWG文件：选择需要转换的dwg格式的数据；
目的数据源：选择第一步中新建的数据库；
转换模板：选择C:\MapGIS K9 SP2\CasDwgCvt_AddIn\Slib\城镇地籍.sut 文件。
MapGIS K9 SP2\CasDwgCvt_AddIn\program
regPlugIn.bat
点击确定即可自动转换成K9格式的数据。
转换后的数据处理
地形数据检查
主要是检查地形要素是否全部转换成功，如果出现某些地形转换没有成功，
需重新编辑转换对照编码表（即）再进行转换。
权属数据处理
首先检查权属数据的拓扑错误，我们主要是检查界址线的拓扑错误，修改
界址线的错误之后，可以通过拓扑成区生成新的宗地层，再使用label与区合并功能完成新宗地层的属性赋值，而界址点我们后期可以在建库软件中重新生成。
使用地图编辑器线编辑下的工具
对界址线进行拓扑检查，
自动剪断线功能可以处理一些线拓扑错误，在处理完毕之后查看是否存在碎线。
