人教版九年级物理全一册第二十章电和磁第二节：电生磁 知识点讲解

第二十章电与磁第一节：磁现象、磁场一、磁现象1.磁性：磁铁能吸引铁、钴、镍等物质，磁铁的这种性质叫做磁性。

2.磁体：具有磁性的物质叫做磁体。

分类：软磁体：软铁人造磁体：条形磁体、蹄型磁体（U形磁铁）、小磁体、环形磁体硬磁体（永磁体）：钢天然磁体3.磁极：磁体上磁性最强的部分（任一个磁体都有两个磁极，且是不可分割的）（1）两个磁极：南极（S）：指南的磁极叫南极；北极（N）：指北的磁极叫北极。

（2）磁极间的相互作用规律：同名磁极互相排斥，异名磁极互相吸引。

（同斥异吸）4.磁化（1）概念：使原来没有磁性的物体获得磁性的过程。

（2）方法：用一个磁体在磁性物体上沿同一方向摩擦，就可使这个物体变成磁体。

（3）钢和软铁的磁化：软铁被磁化后,磁性容易消失,称为软磁材料，钢被磁化后,磁性能长期保持,称为硬磁性材料。

所以制造永磁体使用钢,制造电磁铁的铁芯使用软铁。

5.应用：记忆材料：磁盘、硬盘、磁带、银行卡等发电机（电动机）：磁悬浮列车、磁化水机、冰箱门磁性封条等二、磁场1.磁场（1）概念：在磁体周围存在的一种物质，能使磁针偏转，这种物质看不见，摸不到，我们把它叫做磁场。

（2）基本性质：磁场对放入磁场中的磁体产生磁力的作用。

（3）磁场的方向：在磁场中的任意一点，小磁针静止时，N极所指的方向即为该点的磁场方向。

注：在磁场中的任意一个位置的磁场方向只有一个。

2.磁感线（1）概念：为了形象地描述磁场，在物理学中，用一些有方向的曲线把磁场的分布情况描述下来，这些曲线就是磁感线。

（2）方向：为了让磁感线能反映磁场的方向，我们把磁感线上都标有方向，并且磁感线的方向就是磁场方向。

（3）特点：①磁体外部的磁感线从N极出发回到S极。

（北出南入）②磁感线是有方向的，磁感线上任何一点的切线方向与该点的磁场方向一致。

③磁感线的分布疏密可以反映磁场磁性的强弱，越密越强，反之越弱。

④磁感线是空间立体分布，是一些闭合曲线，在空间不能断裂，任意两条磁感线不能相交。

电生磁一、电流的磁效应探究归纳：①电流周围存在磁场；②电流的磁场方向跟电流的方向有关。

注意：①试验中，导线应放在小磁针上方并且两者平行，若两者垂直，通电时小磁针不会偏转。

②采用“触接”的方式给导线通电。

③用电源短路的形式可以在导线中获得较大的电流，使通电导线周围的磁场更强些，小磁针偏转更明显，但要注意闭合电路的时间一定要短，否则会烧坏电源。

④通电导线周围的磁场是一种看不见、摸不着的物质，把小磁针放在通电导线附近，通过小磁针的偏转来反映磁场的存在，这种方法在物理学中了叫做转换法。

2、电流的磁效应：通电导线周围存在与电流方向有关的磁场，这种现象叫做电流的磁效应。

知识拓展：电流的磁效应是丹麦物理学家奥斯特通过实验首先发现的。

奥斯特实验揭示了电现象和磁现象不是彼此孤立的而是密切联系的，奥斯特实验是世界上第一个揭示电和磁有联系的实验。

二、通电螺线管的磁场1、把导线绕在圆筒上，就做成了一个螺线管，也叫线圈。

给螺线管通电后，各圈导线产生的磁场叠加在一起，通电螺线管的周围就会产生较强的磁场。

2、通电螺线管外部的磁场分布①通电螺线管外部的磁场与条形磁体外部的磁场相似，通电螺线管的两端相当于条形磁体的两个磁极。

②通电螺线管两端的极性跟螺线管中电流的方向有关。

注意：实验中，为使磁场加强，可以在螺线管中插入一根铁棒；可以在条件允许的情况下增大通电螺线管中的电流。

2、实验探究：通电螺线管两端的极性与环绕螺线管的电流方向之间有什么关系？取绕向不同的螺线管，依次设计并进行实验：向螺线管内通入不同方向的电流，用小磁针验证它的N、S极，实验现象如下表：甲乙丙丁探究归纳：通电螺线管两端的极性与环绕螺线管的电流方向有关。

3、通电螺线管的周围存在着磁场，其外部的磁场与条形磁体的磁场相似，通电螺线管的两端与条形磁体一样有两个磁极。

在通电螺线管外部，磁感线从通电螺线管的N 极出来回到S 极；在通电螺线管的内部，磁感线从S 极到N 极，若改变电路方向，通电螺线管的N 极和S 极对调。

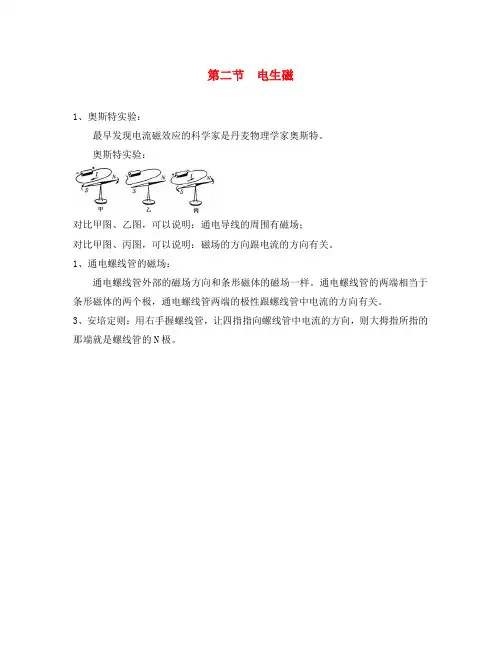

第二节电生磁
1、奥斯特实验：
最早发现电流磁效应的科学家是丹麦物理学家奥斯特。

奥斯特实验：
对比甲图、乙图，可以说明：通电导线的周围有磁场；
对比甲图、丙图，可以说明：磁场的方向跟电流的方向有关。

1、通电螺线管的磁场：
通电螺线管外部的磁场方向和条形磁体的磁场一样。

通电螺线管的两端相当于条形磁体的两个极，通电螺线管两端的极性跟螺线管中电流的方向有关。

3、安培定则：用右手握螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的N极。

磁性：能够吸引、、这类物质的性质称为磁性。

磁体：具有的物体称为磁体。

磁极：磁体上磁性的部分为磁极。

磁体上有两个磁极。

磁体具有南北指向性：指北的为极（极）、指南的为极（极）。

磁极间的作用规律。

★（1）条形磁铁的磁性两端最强，中间最弱，为了判断这个特点，可以用两端和中间部分吸引其它磁性材料进行判断（2）磁铁磁性强弱无法直接观察，要通过磁铁对磁性材料的作用来反映，这是一种转换法。

磁化：我们把像钢棒一样使原来没有磁性的物体获得磁性的过程叫做磁化。

磁化的结果是磁化出名磁极。

（1）当铁钉靠近磁铁时，铁钉会在磁铁磁场的作用下被磁化，被磁化后的铁钉，其上端均为S极（与磁铁的N极异名），则下端均为N极，由于同名磁极互相排斥，所以就会张开。

（2）拿磁体的N极在钢针上从左向右摩擦，相当于把部分小磁元方向调整至最终被N极吸引的方向，B应为S极，A是N极。

磁场：磁体与磁体之间没有接触也能够产生的作用，说明磁体与磁体之间存在着某种物质使磁体之间发生了的作用，这种物质就叫做磁场。

磁场是一种的特殊物质，我们可以通过它对小磁针的作用来反映，这种研究问题的方法为法。

为了描述磁场我们引出了磁感线，它是（选填“存在”或“不存在”）的。

物理学中把小磁针静止时极所指的方向规定为该点磁场的方向。

磁感线：根据在磁场中的排列情况，用一些带箭头的曲线画出来，可以方便、形象的描述磁场，这样的曲线叫做磁感线。

磁感线是为了研究磁场方向强弱的假想曲线．．．．，是不存在的。

（1）在磁体的部磁感线的方向都是从磁体的极发出，回到磁体的极。

磁体部磁感线从极指向极，磁感线是一条的曲线。

（2）磁感线分布的可以表示磁场的强弱。

磁体两极处磁感线最，表示其两极处磁场最。

（3）空中任何两条磁感线绝对不会，因为磁场中任一点的磁场方向只有一个确定的方向。

2、地磁场地球周围存在着。

我们叫它。

地球是一个巨大的磁体，所以它有两个磁极，称为和。

地磁的两极与地理的两极并不重合，地磁的南极在地理的附近，地磁的北极在地理的附近；因此小磁针所指的南北方向与正南、正北有一个偏差角度，称之为，世界上最早准确记述这一现象的是我国宋代学者。

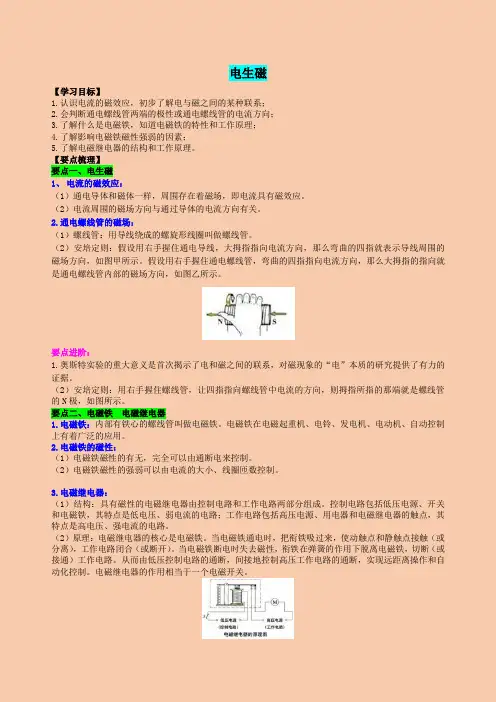

电生磁【学习目标】1.认识电流的磁效应，初步了解电与磁之间的某种联系；2.会判断通电螺线管两端的极性或通电螺线管的电流方向；3.了解什么是电磁铁，知道电磁铁的特性和工作原理；4.了解影响电磁铁磁性强弱的因素；5.了解电磁继电器的结构和工作原理。

【要点梳理】要点一、电生磁1、电流的磁效应：（1）通电导体和磁体一样，周围存在着磁场，即电流具有磁效应。

（2）电流周围的磁场方向与通过导体的电流方向有关。

2.通电螺线管的磁场：（1）螺线管：用导线绕成的螺旋形线圈叫做螺线管。

（2）安培定则：假设用右手握住通电导线，大拇指指向电流方向，那么弯曲的四指就表示导线周围的磁场方向，如图甲所示。

假设用右手握住通电螺线管，弯曲的四指指向电流方向，那么大拇指的指向就是通电螺线管内部的磁场方向，如图乙所示。

要点进阶：1.奥斯特实验的重大意义是首次揭示了电和磁之间的联系，对磁现象的“电”本质的研究提供了有力的证据。

（2）安培定则：用右手握住螺线管，让四指指向螺线管中电流的方向，则拇指所指的那端就是螺线管的N极，如图所示。

要点二、电磁铁电磁继电器1.电磁铁：内部有铁心的螺线管叫做电磁铁。

电磁铁在电磁起重机、电铃、发电机、电动机、自动控制上有着广泛的应用。

2.电磁铁的磁性：（1）电磁铁磁性的有无，完全可以由通断电来控制。

（2）电磁铁磁性的强弱可以由电流的大小、线圈匝数控制。

3.电磁继电器：（1）结构：具有磁性的电磁继电器由控制电路和工作电路两部分组成。

控制电路包括低压电源、开关和电磁铁，其特点是低电压、弱电流的电路；工作电路包括高压电源、用电器和电磁继电器的触点，其特点是高电压、强电流的电路。

（2）原理：电磁继电器的核心是电磁铁。

当电磁铁通电时，把衔铁吸过来，使动触点和静触点接触（或分离），工作电路闭合（或断开）。

当电磁铁断电时失去磁性，衔铁在弹簧的作用下脱离电磁铁，切断（或接通）工作电路。

从而由低压控制电路的通断，间接地控制高压工作电路的通断，实现远距离操作和自动化控制。
