高低压配电室电气设备巡检表

电气设备巡检标准(总8页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除安泰科技电气设备巡检标准（试行）为了保障设备＂安全、可靠、持续”的正常运行，就必须在事故发生之前，发现事故苗头，消除事故隐患。

真正做到“预防为主”巡检人员要责任心强、态度端正、观察细致、思维敏捷。

了解设备结构、性能和运行参数。

一、巡检工作安排1、巡检时间安排：每班巡回检查两次，每次不少于是2小时，2、巡检人员安排：巡检人员由独立巡视高、低压电气设备的人员担任。

二、巡检线路的设置：按照电仪车间电气设备巡视线路图为基本线路巡视。

三、巡检点的设置1、现场的巡检点设置：电仪车间电气设备巡视线路况图2、巡检点的设置必须与被检设备有足够的安全距离。

3、巡检点的设置必须做到“重要设备要见牌”，巡检牌必须固定安装，表面清洁无损坏。

所有巡检线路和巡检点的设置都须经过电仪车间主管人员批准和现场确认方可实施。

四、巡检工作要求1、巡检人员按规定的巡检路线，实施巡检挂牌制度。

每天巡检挂牌两次，每次巡检人数不少于2人，每次巡检时间不得少于2小时，每次巡检必须将设备的状况作好记录，接受不定期的抽查。

2、巡检人员按规定巡检检查电气设备的声音、电流、电压、温度、振动、润滑油和油脂等情况，并做好记录。

3、巡回检查工作按巡视路线图，在值班长的统一安排下，由两人进行。

如一人进行检查，不准进行任何操作。

4、巡检人员必须自带必要的器具(验电笔、点温计、及照明用具)，及时掌握电气设备的运行与备用状态，认真做好巡检记录。

5、在巡检过程中，发现故障问题，要按轻、重、缓、急要求和经有关部门签发工作票或操作票后，再进行处理，力量不足时，应请求检修人员支援。

暂时无法处理的应及时向生产主任和厂长报告，同时做好设备的缺陷记录，并制定出措施和预案待批。

6、巡检人员每天用测温仪对所有运行电气设备的温度进行一次检测，并做好记录。

分享《配电房巡查记录表》2020年11月26日撰文丨尼克编辑丨文档小组手来源丨《老油分享》 2020年第11期深度解读1、范围1、范围本标准规定了景区配电房的安全巡检制度。

本标准规定了景区配电房的安全巡检制度。

本标准适用于景区配电房的安全巡检工作。

本标准适用于景区配电房的安全巡检工作。

2、内容2、内容2.1 对配电房高压配电设备进行巡视，一般由两人同时进行，人体与带电体的安全距离不应小于0.30米。

2.1 对配电房高压配电设备进行巡视，一般由两人同时进行，人体与带电体的安全距离不应小于0.30米。

2.2 巡视检查时必须按巡视路线巡查，不得漏查。

巡视时不得超越遮栏，不得进行其它任何工作。

2.2 巡视检查时必须按巡视路线巡查，不得漏查。

巡视时不得超越遮栏，不得进行其它任何工作。

2.3 进入配电房内巡视检查时，应随手关门，防止小动物进入。

2.3 进入配电房内巡视检查时，应随手关门，防止小动物进入。

2.4 配电室的巡视检查应在每周五进行，检查后认真做好巡检记录。

2.4 配电室的巡视检查应在每周五进行，检查后认真做好巡检记录。

2.5 巡查设备时要精力集中，认真仔细，一般采用勤看、细听和仔细嗅，对外壳接地的设备可用摸的方法及时判断设备是否正常。

2.5 巡查设备时要精力集中，认真仔细，一般采用勤看、细听和仔细嗅，对外壳接地的设备可用摸的方法及时判断设备是否正常。

2.6 可在小雨或小雪天检查线路是否发热。

2.6 可在小雨或小雪天检查线路是否发热。

2.7 高温季节或高峰负荷时，重点检查设备发热情况。

2.7 高温季节或高峰负荷时，重点检查设备发热情况。

2.8 负责供电系统操作、巡查、维修、养护的人员必须持证上岗，必须熟悉电气设备情况和有关安全措施。

2.8 负责供电系统操作、巡查、维修、养护的人员必须持证上岗，必须熟悉电气设备情况和有关安全措施。

2.9 配送电建立24小时运行值班制度，加强巡查，做好巡查记录；发现问题及时处理，并在值班记录及巡查记录中注明；不能解决的问题及时上报领导。

电路巡检记录表格模板-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
电路巡检记录表
表B36施工现场临时用电验收记录编号：
注：临时用电工程必须经编制、审核、批准部门和使用单位共同验收，合格后方可投入使用。

表B37施工现场临时用电月检查记录编号：
注：1、本表依据临时用电规范、施工现场检查标准检查。

2、检查由项目技术负责人(电气技术员)组织检查。

表B38电气线路及用电设备绝缘电阻检测记录编号：
注：1、本表由电工填写；线路绝缘电阻0.5MΩ;绝缘电阻一类2MΩ；绝缘电阻二类7MΩ；绝缘电阻三类1MΩ；
引用标准：(JGJ46–2005)9.6手持电动工具。

2、每月检测一次。

表B39漏电保护器月检测记录编号：
注：本表由电工填写。

表B40防雷接地及重复接地电阻月检测记录编号：
注：本表由施工单位电工填写。

1.规定电阻（Ω）为临时用电规范中规定的电阻值。

2.实际电阻值（Ω）为实测电阻×季节系数。

3.实际电阻与规定电阻对比是否符合规范要求。

表B41电工安装、巡检、维修、拆除设备调试工作记录编号：
本表由电工填写，审核人（电气工程师或设备管理人员）每旬审核一次并签字。

配电箱巡查记录表本表由项目部在施工时每日组织巡查并做好记录。

停工或暂停使用的，应切断供电并注明情况。

检查项目中合格的打“√”，不合格打“×”并及时进行整修或更换，消除隐患。

检查人为值守电工，须亲自亲笔签名，不得代签。

安全员及时督促并巡检记录情况及维修情况，严禁多日一检或一次多签。

每月1日时，更改本月检查记录新表，并将上月检查记录表废旧放进安全管理资料，严禁随意弃置。

项目名称：年门锁1日2日3日4日5日6日7日8日9日10日11日12日13日14日16日17日18日19日20日21日22日23日24日25日26日27日28日29日30日31日配电箱编号：检密项目需维修项是电源保险隔离中剧箱内出入防水箱内检查人签名插座开关装置开关线接线线性能杂物否已经维修①主元件记录型号规格出厂编号生产日期生产厂附注②一般检查检查项目检查结果处理方式复查结果主元件型号规格符合要求装配零部件规格符合要求导线与电缆的布置恰当、合理安装螺钉、轴销、挡卡等完整牢固电镀、涂覆层无破损开裂铭牌与标志内容正确、完整、清晰各元件机架中剧及门的中剧符合要求门、仪表板及二次元件安装平直整齐柜排序、联络恰当，各封板加装有误防护等级满足技术要求柜内洁净，并无异物，绝缘件表面经酒精冲洗③机械操作对安装在柜内的开关电器及所有手动操作部件，如主开关等，均操作5次，其机构动作应可靠，正常。

变压机构符合要求同类手车互换性好，识别装置正确有效。

④母线检查母线规格合乎技术建议母线表面处理符合要求，搭接面有防电化腐蚀措施母线相序恰当、漆色光滑、恰当、整齐母线联接正确，螺栓规格、数量、紧固力符合要求避免构成滑动磁通电路措施符合要求接地线连接部位截面、位置正确接点并无额外形变⑤绝缘检查主回路、辅助回路绝缘距离及爬距符合要求主电路对地工频耐压正常（2500v,1s）主回路每个极与接地的所有其它极之间耐压正常（2500v,1s）辅助电路对地工频耐压正常（2320v,1s）带电部件和用金属箔裹缠的绝缘操作手柄之间（3750v,1s）相对地绝缘电阻≥1kω/v⑥二次检查模拟动作试验正确导线规格符合要求铜接头牢固可靠，羊眼形接头方向、垫圈正确元件标签恰当、整齐、稳固导线穿越金属隔板有防护措施⑦维护电路有效性检查加装支架与主中剧排在间接地电阻（≤100mω）柜后门与主接地排间接地电阻（≤100mω）端子架与主中剧排在间接地电阻（≤100mω）功能单元仪表门与主接地排间接地电阻（≤100mω）⑧其它项目铭牌项目齐全，内容与技术建议一致。

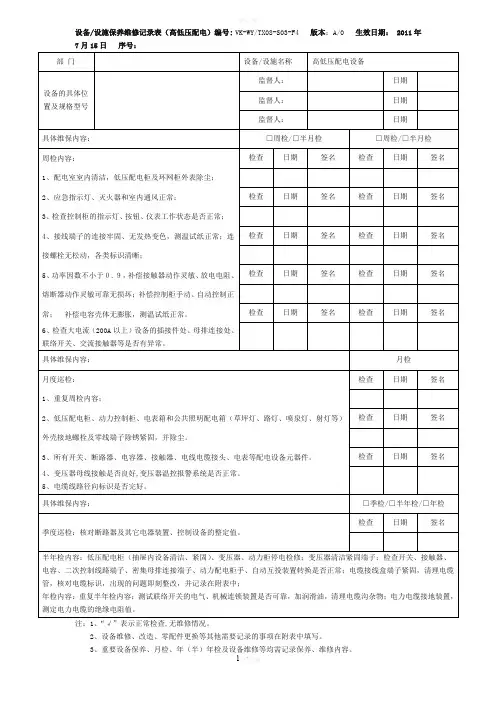

设备/设施保养维修记录表（高低压配电）编号:VK-WY/TX08-S03-F4版本：A/0 生效日期： 2011年7月15日序号：
注：1、“√”表示正常检查,无维修情况。

2、设备维修、改造、零配件更换等其他需要记录的事项在附表中填写。

3、重要设备保养、月检、年（半）年检及设备维修等均需记录保养、维修内容。

设备/设施保养维修记录表（附表）
编号:VK-WY/TX08-S03-F4版本：A/0 生效日期：2011年7月15日序号：
注：1、“√”表示正常检查,无维修情况。

2、设备维修、改造、零配件更换等其他需要记录的事项在附表中填写。

3、重要设备保养、月检、年（半）年检及设备维修等均需记录保养、维修内容。

欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。

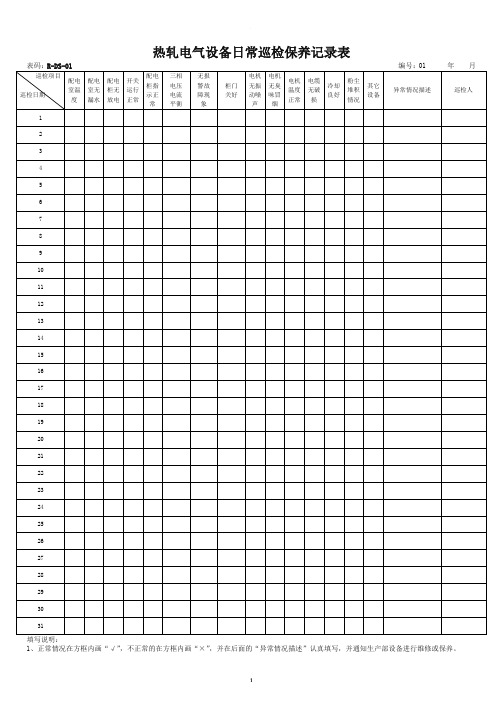

热轧电气设备日常巡检保养记录表表码：R-DS-01编号：01 年月巡检项目巡检日期配电室温度配电室无漏水配电柜无放电开关运行正常配电柜指示正常三相电压电流平衡无报警故障现象柜门关好电机无振动噪声电机无臭味冒烟电机温度正常电缆无破损冷却良好粉尘堆积情况其它设备异常情况描述巡检人12345678910111213141516171819202122232425262728293031填写说明：2、其它设备包括：热轧电气设备日常巡检保养记录表表码：R-DS-02编号：02 年月巡检项目巡检日期配电室温度配电室无漏水配电柜无放电开关运行正常配电柜指示正常三相电压电流平衡无报警故障现象柜门关好电机无振动噪声电机无臭味冒烟电机温度正常电缆无破损冷却良好粉尘堆积情况其它设备异常情况描述巡检人12345678910111213141516171819202122232425262728293031填写说明：巡检项目巡检日期配电室温度配电室无漏水配电柜无放电开关运行正常配电柜指示正常三相电压电流平衡无报警故障现象柜门关好电机无振动噪声电机无臭味冒烟电机温度正常电缆无破损冷却良好粉尘堆积情况其它设备异常情况描述巡检人12345678910111213141516171819202122232425262728293031填写说明：巡检项目巡检日期配电室温度配电室无漏水配电柜无放电开关运行正常配电柜指示正常三相电压电流平衡无报警故障现象柜门关好电机无振动噪声电机无臭味冒烟电机温度正常电缆无破损冷却良好粉尘堆积情况其它设备异常情况描述巡检人12345678910111213141516171819202122232425262728293031填写说明：巡检项目巡检日期配电室温度配电室无漏水配电柜无放电开关运行正常配电柜指示正常三相电压电流平衡无报警故障现象柜门关好电机无振动噪声电机无臭味冒烟电机温度正常电缆无破损冷却良好粉尘堆积情况其它设备异常情况描述巡检人12345678910111213141516171819202122232425262728293031填写说明：电气设备维护保养记录卡表码：R-DS-01编号：01序号设备名称设备位号故障情况描述故障时间维护、保养、检修内容实施人实施日期效果车间确认1234567891011121314。
