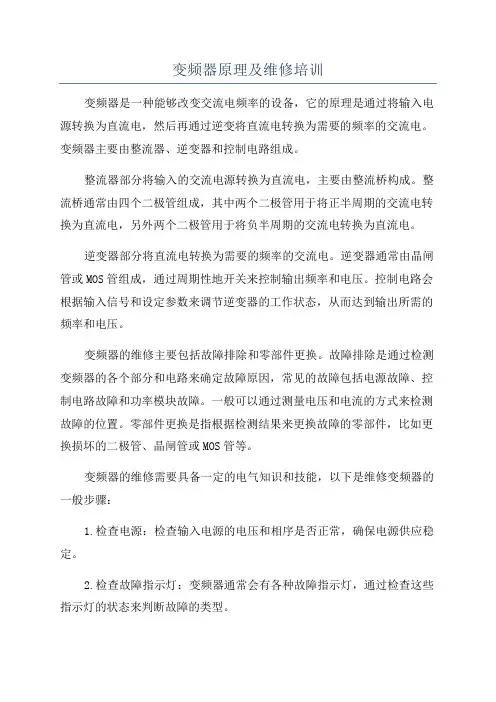

变频器原理及维修培训变频器是一种能够改变交流电频率的设备，它的原理是通过将输入电源转换为直流电，然后再通过逆变将直流电转换为需要的频率的交流电。
变频器主要由整流器、逆变器和控制电路组成。
整流器部分将输入的交流电源转换为直流电，主要由整流桥构成。
整流桥通常由四个二极管组成，其中两个二极管用于将正半周期的交流电转换为直流电，另外两个二极管用于将负半周期的交流电转换为直流电。
逆变器部分将直流电转换为需要的频率的交流电。
逆变器通常由晶闸管或MOS管组成，通过周期性地开关来控制输出频率和电压。
控制电路会根据输入信号和设定参数来调节逆变器的工作状态，从而达到输出所需的频率和电压。
变频器的维修主要包括故障排除和零部件更换。
故障排除是通过检测变频器的各个部分和电路来确定故障原因，常见的故障包括电源故障、控制电路故障和功率模块故障。
一般可以通过测量电压和电流的方式来检测故障的位置。
零部件更换是指根据检测结果来更换故障的零部件，比如更换损坏的二极管、晶闸管或MOS管等。
变频器的维修需要具备一定的电气知识和技能，以下是维修变频器的一般步骤：1.检查电源：检查输入电源的电压和相序是否正常，确保电源供应稳定。
2.检查故障指示灯：变频器通常会有各种故障指示灯，通过检查这些指示灯的状态来判断故障的类型。
3.检查控制信号：检查控制电路的信号是否正常，包括输入信号和输出信号。
4.测量电流和电压：使用万用表等工具测量电流和电压，确定故障的位置。
5.更换零部件：根据检测结果确定故障的零部件，并进行更换。
6.检查和调试：更换零部件后，对变频器进行检查和调试，确保故障已经修复。
维修变频器需要严格按照操作规程和安全操作程序进行，避免因操作不当而导致更多的故障或安全事故发生。
同时，维修人员还应具备相关的电工知识和维修经验，不断学习和提高自己的技能。
维修变频器的培训应该包括理论和实践两个方面，理论部分主要介绍变频器的工作原理和故障排除方法，实践部分主要通过实际操作来训练维修技能。
![变频器原理培训[1]](https://uimg.taocdn.com/36fceb3077232f60ddcca1f3.webp)
变频器维修培训一、变频器维修培训需知变频器作为电力控制器件的重要一员，广泛应用于工业生产及家用电器等诸多领域。
在使用过程中，由于操作不当、环境因素等原因，变频器可能会出现故障。
因此，了解变频器的基本工作原理和常见故障原因，进行有效的维修和维护是至关重要的。
二、变频器工作原理变频器是一种能将交流电源转换成直流电源、然后再将直流电源转换成可调频的交流电源输出的调速装置。
电路结构主要由输入电源电路、整流电路、中间电容电路、逆变电路和控制电路构成。
其中，控制电路是指控制变频器的运行模式、频率、电流和电压序列等参数的电路。
三、常见故障原因1. 电源输入不平稳，导致整流电路工作异常或滤波效果不佳。
2. 整流电路元件老化、损坏或元件接触不良，导致整流电路输出不稳定或无输出。
3. 逆变电路元件老化、损坏或元件接触不良，导致逆变电路输出不稳定或无输出。
4. 控制电路元件老化、损坏或元件接触不良，导致变频器控制失效或控制信号输出不稳定。
5. 电机绕组短路、接触不良或轴承磨损等原因，导致电机故障。
四、变频器维修技术1. 维修前检查（1）检查电源输入是否正常，是否存在电压波动等情况。
（2）检查整流电路、中间电容电路和逆变电路元件是否失效、老化或接触不良。
（3）检查控制电路元件是否失效、老化或接触不良。
（4）检查电机绕组、轴承等是否正常。
2. 维修方法（1）更换失效或老化的电源、电路元件或电机部件。
（2）清洁电路印刷板、连接器、散热器等。
（3）重新焊接电路元件或电机连接器。
（4）调整电机参数、控制参数和预警界面设置。
（5）根据维修手册或技术专家提供的建议进行操作。
五、变频器维护技巧1. 定期清洁电路印刷板、连接器和散热器，避免灰尘等杂质的影响。
2. 定期检查所有电路元件和电机部件是否正常。
3. 定期更换电路元件、电机部件或电机轴承等易损件。
4. 严格遵守操作规程，避免误操作导致设备损坏。
5. 对设备进行常规维护，确保设备长期稳定运行。

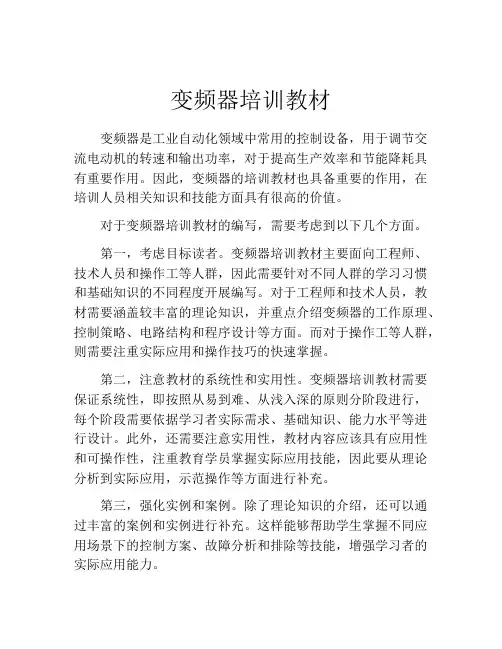

变频器培训教材变频器是工业自动化领域中常用的控制设备，用于调节交流电动机的转速和输出功率，对于提高生产效率和节能降耗具有重要作用。
因此，变频器的培训教材也具备重要的作用，在培训人员相关知识和技能方面具有很高的价值。
对于变频器培训教材的编写，需要考虑到以下几个方面。
第一，考虑目标读者。
变频器培训教材主要面向工程师、技术人员和操作工等人群，因此需要针对不同人群的学习习惯和基础知识的不同程度开展编写。
对于工程师和技术人员，教材需要涵盖较丰富的理论知识，并重点介绍变频器的工作原理、控制策略、电路结构和程序设计等方面。
而对于操作工等人群，则需要注重实际应用和操作技巧的快速掌握。
第二，注意教材的系统性和实用性。
变频器培训教材需要保证系统性，即按照从易到难、从浅入深的原则分阶段进行，每个阶段需要依据学习者实际需求、基础知识、能力水平等进行设计。
此外，还需要注意实用性，教材内容应该具有应用性和可操作性，注重教育学员掌握实际应用技能，因此要从理论分析到实际应用，示范操作等方面进行补充。
第三，强化实例和案例。
除了理论知识的介绍，还可以通过丰富的案例和实例进行补充。
这样能够帮助学生掌握不同应用场景下的控制方案、故障分析和排除等技能，增强学习者的实际应用能力。
第四，考虑可扩展性。
随着科技的发展，变频器技术也在不断地发展，因此变频器培训教材需要考虑到可扩展性。
这里涵盖的内容包括变频器的基础理论知识和应用技能的基础上，还需要将现有和未来的新技术和应用进行添加，使得教材能够适应不断变化的时代需求。
总而言之，变频器培训教材的编写需要做到针对学员以及实际应用需要，注重系统性和实用性，通过案例和实例操作强化教材的实用性和可操作性，同时还要保证教材的可扩展性，从而在培训过程中取得良好的学习效果。
变频器基础讲座变频器基础讲座（一）--变频器的基本概念一、变频的基本概念1.什么是变频器？（1）VVVF：改变电压、改变频率（Variab le Voltag e and Variab le Freque ncy）的缩写。
（2）CVCF：恒电压、恒频率（Consta nt Voltag e and Consta nt Freque ncy）的缩写。
各国使用的交流供电电源，无论是用于家庭还是用于工厂，其电压和频率均为400V/50Hz或200V/60Hz（50Hz），等等。
通常，把电压和频率固定不变的交流电变换为电压或频率可变的交流电的装置称作“变频器”。
为了产生可变的电压和频率，该设备首先要把电源的交流电变换为直流电（DC）。
把直流电（DC）变换为交流电（AC）的装置，其科学术语为“invert er”(逆变器)。
由于变频器设备中产生变化的电压或频率的主要装置叫“invert er”，故该产品本身就被命名为“invert er”，即变频器。
变频器也可用于家电等领域。
