IGBT驱动电路参数计算详解

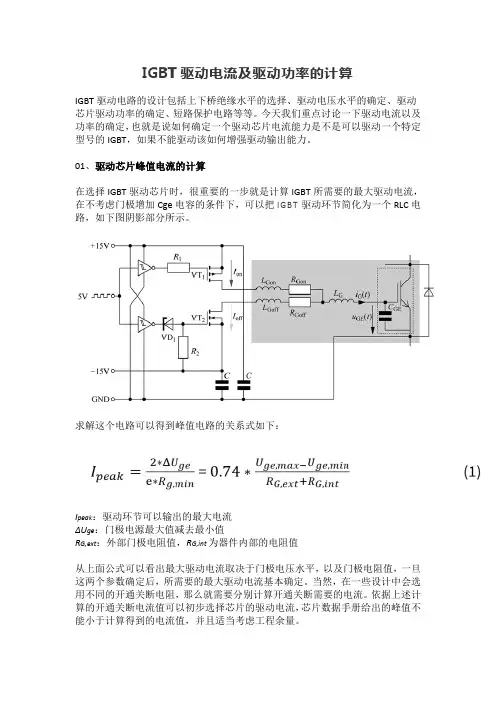

IGBT驱动电流及驱动功率的计算IGBT驱动电路的设计包括上下桥绝缘水平的选择、驱动电压水平的确定、驱动芯片驱动功率的确定、短路保护电路等等。

今天我们重点讨论一下驱动电流以及功率的确定，也就是说如何确定一个驱动芯片电流能力是不是可以驱动一个特定型号的IGBT，如果不能驱动该如何增强驱动输出能力。

01、驱动芯片峰值电流的计算在选择IGBT驱动芯片时，很重要的一步就是计算IGBT所需要的最大驱动电流，在不考虑门极增加Cge电容的条件下，可以把IGBT驱动环节简化为一个RLC电路，如下图阴影部分所示。

求解这个电路可以得到峰值电路的关系式如下：I peak：驱动环节可以输出的最大电流ΔU ge：门极电源最大值减去最小值R G,ext：外部门极电阻值，R G,int为器件内部的电阻值从上面公式可以看出最大驱动电流取决于门极电压水平，以及门极电阻值，一旦这两个参数确定后，所需要的最大驱动电流基本确定。

当然，在一些设计中会选用不同的开通关断电阻，那么就需要分别计算开通关断需要的电流。

依据上述计算的开通关断电流值可以初步选择芯片的驱动电流，芯片数据手册给出的峰值不能小于计算得到的电流值，并且适当考虑工程余量。

02、推挽电路放大电路增加驱动电流如果驱动芯片的输出电流不能驱动特定IGBT的话，比较简单的方法是采用推挽电路进一步增强驱动芯片的峰值电流输出能力。

采用三极管放大是一种常用的方式，其计算步骤如下：（1）根据选择的驱动电压水平以及门极电阻计算得到需求的最大峰值电流I peak （2）选择合适耐压的PNP/NPN三极管组成推挽电路（3）查所选择的三极管数据手册中的电流传输系数h FE，计算得到三极管的基极电流（4）计算驱动芯片输出极的输出电阻上述步骤给出了BJT作为推挽放大电路时一般的步骤，需要着重考虑的是BJT的耐压以及基级电阻的匹配。

由于使用BJT做推挽放大设计设计比较简单，因此在设计中得到广泛的应用。

在大功率应用场合比较常用的BJT三极管型号有MJD44/45H11(80V)等。

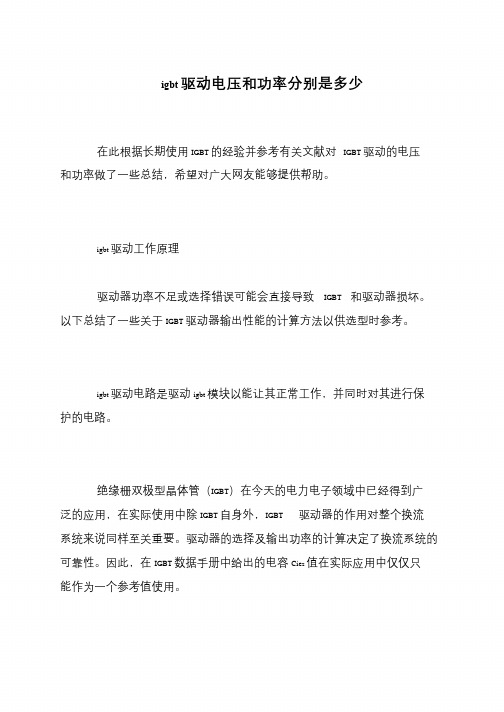

igbt 驱动电压和功率分别是多少
在此根据长期使用IGBT 的经验并参考有关文献对IGBT 驱动的电压
和功率做了一些总结，希望对广大网友能够提供帮助。

igbt 驱动工作原理
驱动器功率不足或选择错误可能会直接导致IGBT 和驱动器损坏。

以下总结了一些关于IGBT 驱动器输出性能的计算方法以供选型时参考。

igbt 驱动电路是驱动igbt 模块以能让其正常工作，并同时对其进行保护的电路。

绝缘栅双极型晶体管（IGBT）在今天的电力电子领域中已经得到广
泛的应用，在实际使用中除IGBT 自身外，IGBT 驱动器的作用对整个换流系统来说同样至关重要。

驱动器的选择及输出功率的计算决定了换流系统的可靠性。

因此，在IGBT 数据手册中给出的电容Cies 值在实际应用中仅仅只
能作为一个参考值使用。

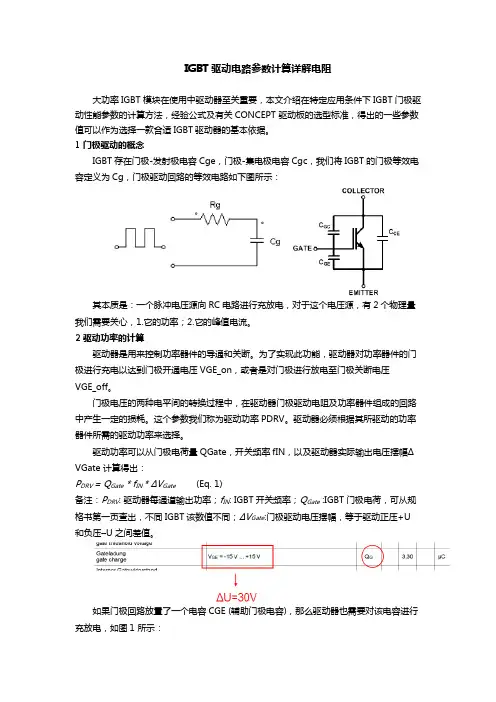

IGBT驱动电路参数计算详解电阻大功率IGBT 模块在使用中驱动器至关重要，本文介绍在特定应用条件下IGBT门极驱动性能参数的计算方法，经验公式及有关CONCEPT 驱动板的选型标准，得出的一些参数值可以作为选择一款合适IGBT驱动器的基本依据。

1 门极驱动的概念IGBT存在门极-发射极电容Cge，门极-集电极电容Cgc，我们将IGBT的门极等效电容定义为Cg，门极驱动回路的等效电路如下图所示：其本质是：一个脉冲电压源向RC电路进行充放电，对于这个电压源，有2个物理量我们需要关心，1.它的功率；2.它的峰值电流。

2 驱动功率的计算驱动器是用来控制功率器件的导通和关断。

为了实现此功能，驱动器对功率器件的门极进行充电以达到门极开通电压VGE_on，或者是对门极进行放电至门极关断电压VGE_off。

门极电压的两种电平间的转换过程中，在驱动器门极驱动电阻及功率器件组成的回路中产生一定的损耗。

这个参数我们称为驱动功率PDRV。

驱动器必须根据其所驱动的功率器件所需的驱动功率来选择。

驱动功率可以从门极电荷量QGate，开关频率fIN，以及驱动器实际输出电压摆幅ΔVGate 计算得出：P DRV = Q Gate * f IN * ΔV Gate (Eq. 1)备注：P DRV: 驱动器每通道输出功率；f IN: IGBT开关频率；Q Gate :IGBT门极电荷，可从规格书第一页查出，不同IGBT该数值不同；ΔV Gate:门极驱动电压摆幅，等于驱动正压+U 和负压–U 之间差值。

如果门极回路放置了一个电容CGE (辅助门极电容)，那么驱动器也需要对该电容进行充放电，如图1 所示：图1.带外接阻容的门级驱动只要CGE 在一个周期内被完全的充放电，那么RGE 值并不影响所需驱动功率。

驱动功率可以从以下公式得出：P DRV = Q GATE * f IN *ΔV GATE + C GE * f IN*ΔV GATE2(Eq. 2)这个功率是每个IGBT 驱动时必须的，但门极的充放电是没有能量损失的，这个功率实际上损失在驱动电阻及外部电路中。

IGBT驱动电路参数计算详解大功率IGBT 模块在使用中驱动器至关重要，本文介绍在特定应用条件下IGBT门极驱动性能参数的计算方法，经验公式及有关CONCEPT 驱动板的选型标准，得出的一些参数值可以作为选择一款合适IGBT驱动器的基本依据。

1 门极驱动的概念IGBT存在门极-发射极电容Cge，门极-集电极电容Cgc，我们将IGBT的门极等效电容定义为Cg，门极驱动回路的等效电路如下图所示：其本质是：一个脉冲电压源向RC电路进行充放电，对于这个电压源，有2个物理量我们需要关心，1.它的功率；2.它的峰值电流。

2 驱动功率的计算驱动器是用来控制功率器件的导通和关断。

为了实现此功能，驱动器对功率器件的门极进行充电以达到门极开通电压VGE_on，或者是对门极进行放电至门极关断电压VGE_off。

门极电压的两种电平间的转换过程中，在驱动器门极驱动电阻及功率器件组成的回路中产生一定的损耗。

这个参数我们称为驱动功率PDRV。

驱动器必须根据其所驱动的功率器件所需的驱动功率来选择。

驱动功率可以从门极电荷量QGate，开关频率fIN，以及驱动器实际输出电压摆幅ΔVGate 计算得出：P DRV = Q Gate * f IN * ΔV Gate (Eq. 1)备注：P DRV: 驱动器每通道输出功率；f IN: IGBT开关频率；Q Gate :IGBT门极电荷，可从规格书第一页查出，不同IGBT该数值不同；ΔV Gate:门极驱动电压摆幅，等于驱动正压+U 和负压–U 之间差值。

如果门极回路放置了一个电容CGE (辅助门极电容)，那么驱动器也需要对该电容进行充放电，如图1 所示：图1.带外接阻容的门级驱动只要CGE 在一个周期内被完全的充放电，那么RGE 值并不影响所需驱动功率。

驱动功率可以从以下公式得出：P DRV = Q GATE * f IN *ΔV GATE + C GE * f IN*ΔV GATE2(Eq. 2)这个功率是每个IGBT 驱动时必须的，但门极的充放电是没有能量损失的，这个功率实际上损失在驱动电阻及外部电路中。

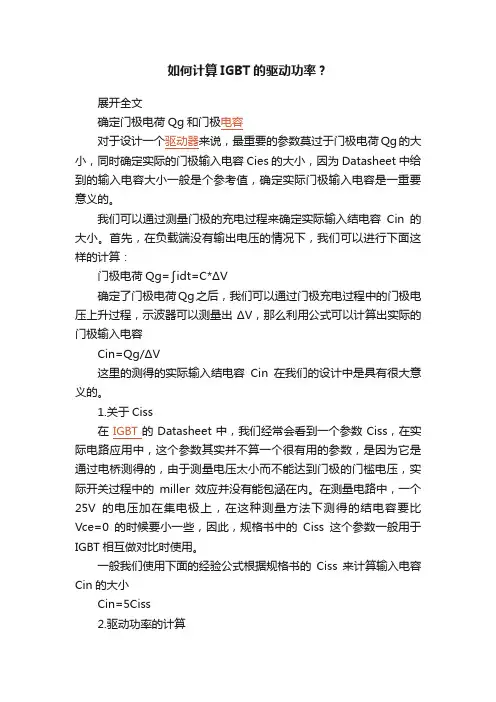

如何计算IGBT的驱动功率？展开全文确定门极电荷Qg和门极电容对于设计一个驱动器来说，最重要的参数莫过于门极电荷Qg的大小，同时确定实际的门极输入电容Cies的大小，因为Datasheet中给到的输入电容大小一般是个参考值，确定实际门极输入电容是一重要意义的。

我们可以通过测量门极的充电过程来确定实际输入结电容Cin的大小。

首先，在负载端没有输出电压的情况下，我们可以进行下面这样的计算：门极电荷Qg=∫idt=C*ΔV确定了门极电荷Qg之后，我们可以通过门极充电过程中的门极电压上升过程，示波器可以测量出ΔV，那么利用公式可以计算出实际的门极输入电容Cin=Qg/ΔV这里的测得的实际输入结电容Cin在我们的设计中是具有很大意义的。

1.关于Ciss在IGBT的Datasheet中，我们经常会看到一个参数Ciss，在实际电路应用中，这个参数其实并不算一个很有用的参数，是因为它是通过电桥测得的，由于测量电压太小而不能达到门极的门槛电压，实际开关过程中的miller效应并没有能包涵在内。

在测量电路中，一个25V的电压加在集电极上，在这种测量方法下测得的结电容要比Vce=0的时候要小一些，因此，规格书中的Ciss这个参数一般用于IGBT相互做对比时使用。

一般我们使用下面的经验公式根据规格书的Ciss来计算输入电容Cin的大小Cin=5Ciss2.驱动功率的计算接下来让我们看看应该如何来计算驱动功率。

在输入结电容中存储的能量可以通过如下公式计算：W=1/2*Cin*ΔU?其中，ΔU是门极上上升的整个电压，比如在±15V的驱动电压下，ΔU就是30V。

在每个周期，门极被充电两次，一个IGBT所需的驱动功率我们可以按下式计算：P=f*Cin*ΔU?如果门极电荷先前通过测量得到了，那么P=f*Qg*ΔU这个功率是每个IGBT驱动时所必须的，但门极的充放电时基本没有能量损失的，这个功率实际上损失在驱动电阻和外部电路中。

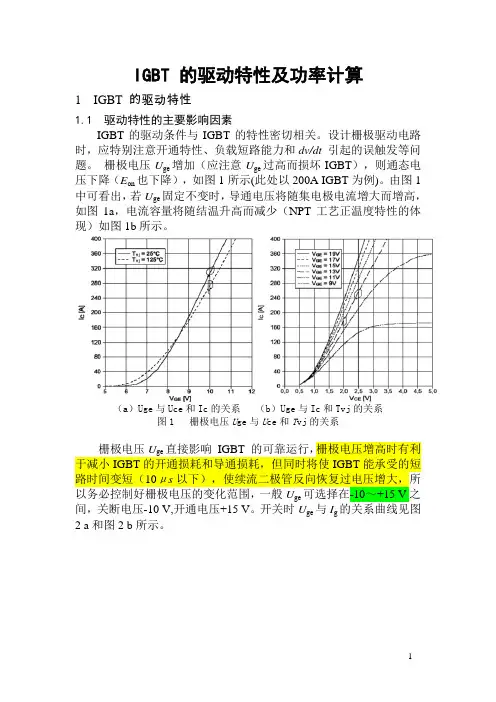

IGBT 的驱动特性及功率计算1 IGBT 的驱动特性1.1 驱动特性的主要影响因素IGBT的驱动条件与IGBT的特性密切相关。

设计栅极驱动电路时，应特别注意开通特性、负载短路能力和dv/dt 引起的误触发等问题。

栅极电压U ge增加（应注意U ge过高而损坏IGBT），则通态电压下降（E on也下降），如图1所示(此处以200A IGBT为例)。

由图1中可看出，若U ge固定不变时，导通电压将随集电极电流增大而增高，如图1a，电流容量将随结温升高而减少（NPT工艺正温度特性的体现）如图1b所示。

（a）Uge与Uce和Ic的关系（b）Uge与Ic和Tvj的关系图1 栅极电压U ge与U ce和T vj的关系栅极电压U ge直接影响IGBT 的可靠运行，栅极电压增高时有利于减小IGBT的开通损耗和导通损耗，但同时将使IGBT能承受的短路时间变短（10μs以下），使续流二极管反向恢复过电压增大，所以务必控制好栅极电压的变化范围，一般U ge可选择在-10～+15 V之间，关断电压-10 V,开通电压+15 V。

开关时U ge与I g的关系曲线见图2 a和图2 b所示。

(a)开通时 (b)关断时图2 开关时U ge与I c的关系曲线栅极电阻R g增加，将使IGBT的开通与关断时间增加，使开通与关断能耗均增加,但同时，可以使续流二极管的反恢复过电压减小，同时减少EMI的影响。

而门极电阻减少，则又使di/dt增大，可能引发IGBT误导通，但是，当R g减少时，可以使得IGBT关断时由du/dt 所带来误触发的可能性减小，同时也可以提高IGBT承受短路能量的能力,所以R g大小各有好坏，客户可根据自己设计特点选择。

图3为R g大小对开关特性的影响，损耗关系请参照图4所示。

图3 R g大小对开关特性的影响（di/dt 大小不同）图4 门极电阻R g与E on/E off由上述可得：IGBT 的特性随门极驱动条件的变化而变化，就象双极型晶体管的开关特性和安全工作区随基极驱动而变化一样。

IGBT 的驱动特性及功率计算1 IGBT 的驱动特性1.1 驱动特性的主要影响因素IGBT的驱动条件与IGBT的特性密切相关。

设计栅极驱动电路时，应特别注意开通特性、负载短路能力和dv/dt 引起的误触发等问题。

栅极电压U ge增加（应注意U ge过高而损坏IGBT），则通态电压下降（E on也下降），如图1所示(此处以200A IGBT为例)。

由图1中可看出，若U ge固定不变时，导通电压将随集电极电流增大而增高，如图1a，电流容量将随结温升高而减少（NPT工艺正温度特性的体现）如图1b所示。

（a）Uge与Uce和Ic的关系（b）Uge与Ic和Tvj的关系图1 栅极电压U ge与U ce和T vj的关系栅极电压U ge直接影响IGBT 的可靠运行，栅极电压增高时有利于减小IGBT的开通损耗和导通损耗，但同时将使IGBT能承受的短路时间变短（10μs以下），使续流二极管反向恢复过电压增大，所以务必控制好栅极电压的变化范围，一般U ge可选择在-10～+15 V之间，关断电压-10 V,开通电压+15 V。

开关时U ge与I g的关系曲线见图2 a和图2 b所示。

(a)开通时 (b)关断时图2 开关时U ge与I c的关系曲线栅极电阻R g增加，将使IGBT的开通与关断时间增加，使开通与关断能耗均增加,但同时，可以使续流二极管的反恢复过电压减小，同时减少EMI的影响。

而门极电阻减少，则又使di/dt增大，可能引发IGBT误导通，但是，当R g减少时，可以使得IGBT关断时由du/dt 所带来误触发的可能性减小，同时也可以提高IGBT承受短路能量的能力,所以R g大小各有好坏，客户可根据自己设计特点选择。

图3为R g大小对开关特性的影响，损耗关系请参照图4所示。

图3 R g大小对开关特性的影响（di/dt 大小不同）图4 门极电阻R g与E on/E off由上述可得：IGBT 的特性随门极驱动条件的变化而变化，就象双极型晶体管的开关特性和安全工作区随基极驱动而变化一样。

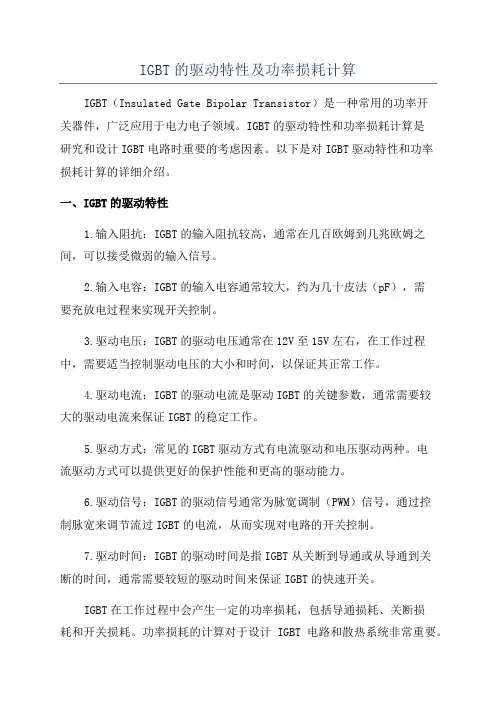

IGBT的驱动特性及功率损耗计算IGBT（Insulated Gate Bipolar Transistor）是一种常用的功率开关器件，广泛应用于电力电子领域。

IGBT的驱动特性和功率损耗计算是研究和设计IGBT电路时重要的考虑因素。

以下是对IGBT驱动特性和功率损耗计算的详细介绍。

一、IGBT的驱动特性1.输入阻抗：IGBT的输入阻抗较高，通常在几百欧姆到几兆欧姆之间，可以接受微弱的输入信号。

2.输入电容：IGBT的输入电容通常较大，约为几十皮法（pF），需要充放电过程来实现开关控制。

3.驱动电压：IGBT的驱动电压通常在12V至15V左右，在工作过程中，需要适当控制驱动电压的大小和时间，以保证其正常工作。

4.驱动电流：IGBT的驱动电流是驱动IGBT的关键参数，通常需要较大的驱动电流来保证IGBT的稳定工作。

5.驱动方式：常见的IGBT驱动方式有电流驱动和电压驱动两种。

电流驱动方式可以提供更好的保护性能和更高的驱动能力。

6.驱动信号：IGBT的驱动信号通常为脉宽调制（PWM）信号，通过控制脉宽来调节流过IGBT的电流，从而实现对电路的开关控制。

7.驱动时间：IGBT的驱动时间是指IGBT从关断到导通或从导通到关断的时间，通常需要较短的驱动时间来保证IGBT的快速开关。

IGBT在工作过程中会产生一定的功率损耗，包括导通损耗、关断损耗和开关损耗。

功率损耗的计算对于设计IGBT电路和散热系统非常重要。

1.导通损耗：IGBT在导通状态下会有一定的导通电压降和导通电流，导致功率损耗。

导通损耗可以通过以下公式计算：Pcon = Vce × Ic其中，Pcon为导通损耗，Vce为导通电压降，Ic为导通电流。

2.关断损耗：IGBT在关断过程中会有一定的关断电流和关断电压降，导致功率损耗。

关断损耗可以通过以下公式计算：Pdis = Vce × Ic × td其中，Pdis为关断损耗，Vce为关断电压降，Ic为关断电流，td为关断时间。

IGBT模块参数详解二-IGBT动态参数IGBT模块动态参数是评估IGBT模块开关性能如开关频率、开关损耗、死区时间、驱动功率等的重要依据，本文重点讨论以下动态参数：模块内部栅极电阻、外部栅极电阻、外部栅极电容、IGBT寄生电容参数、栅极充电电荷、IGBT开关时间参数，结合IGBT模块静态参数可全面评估IGBT芯片的性能。

RGint：模块内部栅极电阻:为了实现模块内部芯片均流，模块内部集成有栅极电阻。

该电阻值应该被当成总的栅极电阻的一部分来计算IGBT驱动器的峰值电流能力。

RGext：外部栅极电阻：外部栅极电阻由用户设置，电阻值会影响IGBT的开关性能。

上图中开关测试条件中的栅极电阻为Rgext的最小推荐值。

用户可通过加装一个退耦合二极管设置不同的Rgon和Rgoff。

已知栅极电阻和驱动电压条件下，IGBT驱动理论峰值电流可由下式计算得到，其中栅极电阻值为内部及外部之和。

实际上，受限于驱动线路杂散电感及实际栅极驱动电路非理想开关特性，计算出的峰值电流无法达到。

如果驱动器的驱动能力不够，IGBT的开关性能将会受到严重的影响。

最小的Rgon由开通di/dt限制，最小的Rgoff由关断dv/dt限制，栅极电阻太小容易导致震荡甚至造成IGBT及二极管的损坏。

Cge：外部栅极电容：高压IGBT一般推荐外置Cge以降低栅极导通速度，开通的di/dt及dv/dt被减小，有利于降低受di/dt影响的开通损耗。

IGBT寄生电容参数：IGBT寄生电容是其芯片的内部结构固有的特性，芯片结构及简单的原理图如下图所示。

输入电容Cies及反馈电容Cres是衡量栅极驱动电路的根本要素，输出电容Coss限制开关转换过程的dv/dt，Coss造成的损耗一般可以被忽略。

其中：Cies = C GE + C GC：输入电容（输出短路）Coss = C GC + C EC：输出电容（输入短路）Cres = C GC：反馈电容（米勒电容）动态电容随着集电极与发射极电压的增加而减小，如下图所示。

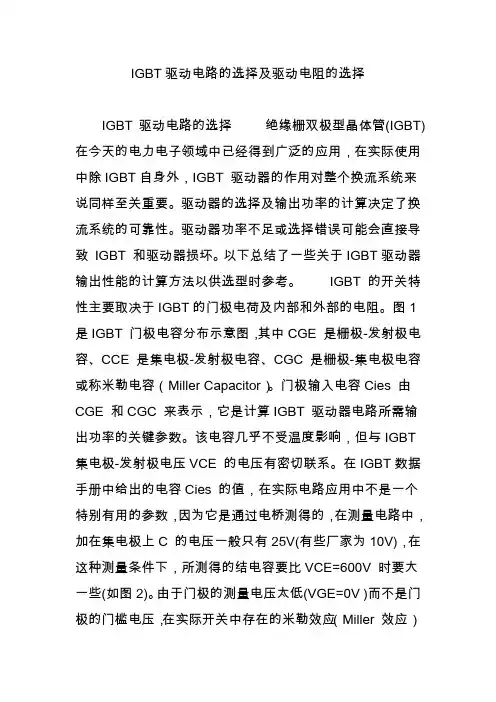

IGBT驱动电路的选择及驱动电阻的选择IGBT驱动电路的选择绝缘栅双极型晶体管(IGBT)在今天的电力电子领域中已经得到广泛的应用，在实际使用中除IGBT自身外，IGBT 驱动器的作用对整个换流系统来说同样至关重要。

驱动器的选择及输出功率的计算决定了换流系统的可靠性。

驱动器功率不足或选择错误可能会直接导致IGBT 和驱动器损坏。

以下总结了一些关于IGBT驱动器输出性能的计算方法以供选型时参考。

IGBT 的开关特性主要取决于IGBT的门极电荷及内部和外部的电阻。

图1是IGBT 门极电容分布示意图，其中CGE 是栅极-发射极电容、CCE 是集电极-发射极电容、CGC 是栅极-集电极电容或称米勒电容（Miller Capacitor）。

门极输入电容Cies 由CGE 和CGC 来表示，它是计算IGBT 驱动器电路所需输出功率的关键参数。

该电容几乎不受温度影响，但与IGBT 集电极-发射极电压VCE 的电压有密切联系。

在IGBT数据手册中给出的电容Cies 的值，在实际电路应用中不是一个特别有用的参数，因为它是通过电桥测得的，在测量电路中，加在集电极上C 的电压一般只有25V(有些厂家为10V)，在这种测量条件下，所测得的结电容要比VCE=600V 时要大一些(如图2)。

由于门极的测量电压太低(VGE=0V )而不是门极的门槛电压，在实际开关中存在的米勒效应（Miller 效应）在测量中也没有被包括在内，在实际使用中的门极电容Cin 值要比IGBT 数据手册中给出的电容Cies 值大很多。

因此，在IGBT数据手册中给出的电容Cies值在实际应用中仅仅只能作为一个参考值使用。

确定IGBT 的门极电荷对于设计一个驱动器来说，最重要的参数是门极电荷QG(门极电压差时的IGBT 门极总电荷)，如果在IGBT 数据手册中能够找到这个参数，那么我们就可以运用公式计算出：图一门极驱动能量E = QG ? UGE = QG ? [ VG(on) - VG(off) ] 门极驱动功率PG = E ? fSW = QG ? [ VG(on) - VG(off) ] ? fSW 驱动器总功率P = PG + PS（驱动器的功耗）平均输出电流IoutAV = PG / ΔUGE = QG ? fSW 最高开关频率fSW max. = IoutAV(mA) / QG(μC) 峰值电流IG MAX =ΔUGE / RG min = [ VG(on) - VG(off) ] / RG min 其中的RG min = RG extern + RG intern fsw max. : 最高开关频率IoutAV : 单路的平均电流QG : 门极电压差时的IGBT门极总电荷RG extern : IGBT 外部的门极电阻RG intern : IGBT 芯片内部的门极电阻但是实际上在很多情况下，数据手册中这个门极电荷参数没有给出，门极电压在上升过程中的充电过程也没有描述。

IGBT基本参数详解IGBT（Insulated Gate Bipolar Transistor）是绝缘栅双极型晶体管，是一种低开关损耗的高功率半导体开关设备，广泛应用于发电机、变电站、驱动电机等高功率电器中。

IGBT基本参数是选择IGBT的重要基础，本文将详细解释IGBT的基本参数。

1. 标记符号解释在讲解IGBT基本参数之前，首先了解一些标记符号的意义是非常重要的。

以下是常见的标记符号解释：•VCEO：开关管封装存放温度的最大值•VCE：集电极 / 引出极 / 集电极接地之间的最大电压•IC：集电极电流•Tj：晶体管结温度•Tstg：存储温度范围•VGE：栅极与发射极电压•IGT：栅极驱动电流•VCC：IGBT的电源电压•ISC：短路电流•tSC：短路恢复时间•tF：关断时间•tR：开启时间2. 关键参数解释接下来将分别讲解IGBT的一些关键参数。

2.1 集电极-发射极最大电压（VCE max）集电极-发射极最大电压是指可以承受的最大反向电压。

当集电极接地时，此参数也称为最大集电极电压。

切记不要超过规定的最大值，否则会引起永久性损坏。

2.2 集电极-发射极饱和电压（VCE sat）集电极-发射极饱和电压是指晶体管开启状态下的最大电压降。

此参数是晶体管开启状态中非常重要的参数，可以用于计算电流过载保护电路的选型。

2.3 集电极电流（IC max）集电极电流是指开启状态下晶体管允许传输的最大电流。

晶体管当前通过的电流不应大于此值，否则晶体管将受到损坏。

2.4 晶体管结温（Tj）晶体管结温是指晶体管内部的结温度。

此参数影响晶体管的寿命和可靠性，需要在设计应用电路时考虑。

2.5 栅极-发射极的阈值电压（Vth）栅极-发射极的阈值电压是指当晶体管允许传输的最小电压。

超过此电压将导致晶体管开启。

2.6 栅极驱动电流（IGT）栅极驱动电流是指栅极的驱动电流。

在实践中，IGBT的公称电流应为最低驱动电流的2-4倍。

IGBT基本参数详解解读第一部分 IGBT模块静态参数1,,集射极阻断电压在可使用的结温范围内,栅极和发射极短路状况下,集射极最高电压。

手册里一般为25?下的数据,随着结温的降低,会逐渐降低。

由于模块内外部的杂散电感,IGBT在关断时最容易超过限值。

2,,最大允许功耗在25?时,IGBT开关的最大允许功率损耗,即通过结到壳的热阻所允许的最大耗散功率。

其中,为结温,为环境温度。

二极管的最大功耗可以用同样的公式获得。

在这里,顺便解释下这几个热阻,结到壳的热阻抗,乘以发热量获得结与壳的温差,芯片热源到周围空气的总热阻抗,乘以发热量获得器件温升,芯片结与PCB间的热阻抗,乘以单板散热量获得与单板的温差。

3,集电极直流电流在可以使用的结温范围流集射极的最大直流电流。

根据最大耗散功率的定义,可以由最大耗散功率算出该值。

所以给出一个额定电流,必须给出对应的结和外壳的温度。

)4,可重复的集电极峰值电流规定的脉冲条件下,可重复的集电极峰值电流。

5,RBSOA,反偏安全工作区IGBT关断时的安全工作条件。

如果工作期间的最大结温不被超过,IGBT在规定的阻断电压下可以驱使两倍的额定电流。

6, 短路电流短路时间不超过10us。

请注意,在双脉冲测试中,上管GE之间如果没有短路或负偏压,就很容易引起下管开通时,上管误导通,从而导致短路。

7, 集射极导通饱和电压在额定电流条件下给出,Infineon的IGBT都具有正温度效应,适宜于并联。

随集电极电流增加而增加,随着增加而减小。

可用于计算导通损耗。

根据IGBT的传输特性,计算时,切线的点尽量靠近工作点。

对于SPWM方式,导通损耗由下式获得,M为调制因数,为输出峰值电流,为功率因数。

第二部分 IGBT模块动态参数1,模块内部栅极电阻为了实现模块内部芯片的均流,模块内部集成了栅极电阻,该电阻值常被当成总的驱动电阻的一部分计算IGBT驱动器的峰值电流能力。

2,外部栅极电阻数据手册中往往给出的是最小推荐值,可以通过以下电路实现不同的和。

IGBT驱动参数计算详解大功率IGBT 模块在使用中驱动器至关重要，本文介绍在特定应用条件下IGBT门极驱动性能参数的计算方法，经验公式及有关CONCEPT 驱动板的选型标准，得出的一些参数值可以作为选择一款合适IGBT驱动器的基本依据。

1 门极驱动的概念IGBT存在门极-发射极电容Cge，门极-集电极电容Cgc，我们将IGBT的门极等效电容定义为Cg，门极驱动回路的等效电路如下图所示：其本质是：一个脉冲电压源向RC电路进行充放电，对于这个电压源，有2个物理量我们需要关心，1.它的功率；2.它的峰值电流。

2 驱动功率的计算驱动器是用来控制功率器件的导通和关断。

为了实现此功能，驱动器对功率器件的门极进行充电以达到门极开通电压VGE_on，或者是对门极进行放电至门极关断电压VGE_off。

门极电压的两种电平间的转换过程中，在驱动器门极驱动电阻及功率器件组成的回路中产生一定的损耗。

这个参数我们称为驱动功率PDRV。

驱动器必须根据其所驱动的功率器件所需的驱动功率来选择。

转载请注明出处驱动功率可以从门极电荷量QGate，开关频率fIN，以及驱动器实际输出电压摆幅ΔVGate 计算得出：P DRV = Q Gate * f IN * ΔV Gate (Eq. 1)备注：P DRV: 驱动器每通道输出功率；f IN: IGBT开关频率；Q Gate :IGBT门极电荷，可从规格书第一页查出，不同IGBT该数值不同；ΔV Gate:门极驱动电压摆幅，等于驱动正压+U 和负压–U 之间差值。

如果门极回路放置了一个电容CGE (辅助门极电容)，那么驱动器也需要对该电容进行充放电，如图1 所示：图1.带外接阻容的门级驱动只要CGE 在一个周期内被完全的充放电，那么RGE 值并不影响所需驱动功率。

驱动功率可以从以下公式得出：P DRV = Q GATE * f IN *ΔV GATE + C GE * f IN*ΔV GATE2(Eq. 2)这个功率是每个IGBT 驱动时必须的，但门极的充放电是没有能量损失的，这个功率实际上损失在驱动电阻及外部电路中。

IGBT驱动器输出性能的计算IGBT驱动器输出性能的计算1、引言今天，绝缘栅双极型晶体管（IGBT）在电力电子领域已经普及，并被用于许多应用中，如变频器、电源和电子驱动器。

IGBT具有较高的反向电压（高达6.5kV），开关电流最大可达3kA。

除功率模块自身外，电力电子系统中的一个关键组件是IGBT驱动器，它是功率晶体管和控制器之间重要的接口。

驱动器的选择及其准确输出功率的计算决定了转换器解决方案的可靠性。

驱动器功率不足或选择错误可能会导致模块和驱动器故障。

以下总结了一些计算用于开关IGBT的驱动器输出性能的方法。

2、栅极电荷体现IGBT的特性IGBT模块的开关特性主要取决于半导体电容（电荷）及内部和外部的电阻。

图1是IGBT电容的示意图，其中CGE是栅极-发射极电容、CCE是集电极-发射极电容、CGC是栅极-集电极电容（或称为米勒电容）。

栅极电荷的特性由输入电容CGC和CGE来表示，它是计算IGBT驱动器电路所需输出功率的关键参数。

该电容几乎不受温度影响，但与电压关系密切，是IGBT集电极-发射极电压VCE的函数。

当在集电极-发射极电压非常低时这种依赖性大幅提高，电压高时依赖性下降。

当IGBT导通时，IGBT的特性由栅极电荷来体现。

图2显示了栅极-发射极电压VGE、栅极电流IG和相应的集电极电流IC作为时间的函数，从IGBT导通到饱和这段时间的简化波形。

正如IG=f(t)图所示，导通过程可以分为三个阶段。

分别是栅极-发射极电容的充电，栅极-集电极电容的充电和栅极-发射极电容的充电直至IGBT全饱和。

栅极电流IG对输入电容进行充电，IGBT的导通和关断特性由与充电过程有关的电压VGE和VCE来体现。

在关断期间，所描述的过程运行在相反的方向，电荷必须从栅极上移除。

由于输入电容的非线性，为了计算驱动器输出功率，输入电容可能只被应用到某种范围。

一种更为实际的确定驱动器输出功率的方法是利用栅极电荷特性。

图 1 IGBT 的电容图 2 简化的栅极充电波形3、如何测量和确定栅极电荷栅极电荷可以通过一个简化的测试电路进行测量。

IGBT驱动参数计算详解大功率IGBT 模块在使用中驱动器至关重要，本文介绍在特定应用条件下IGBT门极驱动性能参数的计算方法，经验公式及有关CONCEPT 驱动板的选型标准，得出的一些参数值可以作为选择一款合适IGBT驱动器的基本依据。

1 门极驱动的概念IGBT存在门极-发射极电容Cge，门极-集电极电容Cgc，我们将IGBT的门极等效电容定义为Cg，门极驱动回路的等效电路如下图所示：其本质是：一个脉冲电压源向RC电路进行充放电，对于这个电压源，有2个物理量我们需要关心，1.它的功率；2.它的峰值电流。

2 驱动功率的计算驱动器是用来控制功率器件的导通和关断。

为了实现此功能，驱动器对功率器件的门极进行充电以达到门极开通电压VGE_on，或者是对门极进行放电至门极关断电压VGE_off。

门极电压的两种电平间的转换过程中，在驱动器门极驱动电阻及功率器件组成的回路中产生一定的损耗。

这个参数我们称为驱动功率PDRV。

驱动器必须根据其所驱动的功率器件所需的驱动功率来选择。

请注明出处.igbt8.驱动功率可以从门极电荷量QGate，开关频率fIN，以及驱动器实际输出电压摆幅ΔVGate 计算得出：P DRV = Q Gate * f IN * ΔV Gate (Eq. 1)备注：P DRV: 驱动器每通道输出功率；f IN: IGBT开关频率；Q Gate :IGBT门极电荷，可从规格书第一页查出，不同IGBT该数值不同；ΔV Gate:门极驱动电压摆幅，等于驱动正压+U 和负压–U 之间差值。

如果门极回路放置了一个电容CGE (辅助门极电容)，那么驱动器也需要对该电容进行充放电，如图1 所示：图1.带外接阻容的门级驱动只要CGE 在一个周期被完全的充放电，那么RGE 值并不影响所需驱动功率。

驱动功率可以从以下公式得出：P DRV = Q GATE * f IN *ΔV GATE + C GE * f IN*ΔV GATE2(Eq. 2)这个功率是每个IGBT 驱动时必须的，但门极的充放电是没有能量损失的，这个功率实际上损失在驱动电阻及外部电路中。

IGBT 以及MOSFET 的驱动参数的计算方法简介本应用指南介绍了在特定应用条件下门极驱动性能参数的计算方法。

通过本应用手册得出的一些参数值可以作为选择一款合适驱动器的基本依据。

CONCEPT 产品的数据手册中所给出的参数在实际应用中是可以直接使用的。

驱动器内部功率损耗以及其他内部参数不必进一步降额或者修正。

对于快速预览，公式1，4及5是最重要的。

所需驱动功率驱动器是用来控制功率器件的导通和关断。

为了实现此功能，驱动器对功率器件的门极进行充电以达到门极开通电压V GE_on ，或者是对门极进行放电至门极关断电压V GE_off 。

门极电压的两种电平间的转换过程中，在驱动器门极驱动电阻及功率器件组成的回路中产生一定的损耗。

这个参数我们称为驱动功率P DRV 。

驱动器必须根据其所驱动的功率器件所需的驱动功率来选择。

驱动功率可以从门极电荷量Q Gate ，开关频率f IN ，以及驱动器实际输出电压摆幅∆V Gate 计算得出：Gate IN Gate DRV V f Q P ∆⋅⋅= (Eq. 1)如果门极回路放置了一个电容C GE (辅助门极电容)，那么驱动器也需要对该电容进行充放电，如图1所示：图1.带外接阻容的门级驱动只要C GE 在一个周期内被完全的充放电，那么R GE 值并不影响所需驱动功率。

驱动功率可以从以下公式得出：2Gate IN GE Gate IN Gate DRV V f C V f Q P ∆⋅⋅+∆⋅⋅= (Eq. 2)以上公式是在门极驱动电流不发生谐振的条件下得出的。

只要这个开关过程是IGBT 门极从完全打开到完全关断或者反过来，则驱动功率并不依赖于门极电阻及占空比的变化而变化。

接下来我们来看如何确定门极电荷量Q Gate 。

ACIN GH (output high)I OUT GL (output low)integration timegate charge: 11.4uC 门极电荷量Q Gate 绝不能从IGBT 或MOSFET 的输入电容C ies 计算得出。

IGBT驱动电流计算IGBT是一种电压驱动的电子开关，正常情况下只要给15V电压就可以饱和导通，实际器件的驱动是给栅极端口电容充放电，还是需要电流的。

IGBT驱动电流峰值电流取决于栅极总电阻，电流取决于栅极电荷，但我们一般讲的是峰值电流。

驱动的峰值电流很好理解，按照欧姆定律，由驱动电压和驱动电阻决定：但在小阻值驱动回路中，实际测得驱动电流一般比上述公式计算值要小，原因是驱动回路中还有杂散电感存在，因此电流峰值一般为计算值的70%。

如果栅极存在振荡，而且是低阻尼振荡的话，驱动电流会大于计算值，这在驱动电路设计中要考虑到。

栅极电感对驱动电流的影响：先看一个实测的例子，结果可能出乎你意料，电感大，开通损耗低。

图中给出了一个实验测量结果。

该实验中，比较了6cm和18cm长的双绞驱动线下的IGBT动态特性，长线18cm，驱动电感L G大，但开通损耗E on降低了约31mJ。

当将驱动连接到IGBT栅极时，不可避免地会存在寄生电感，且寄生电感与栅极电阻串联。

这个寄生电感包括引线电感(无论这种连接是线缆或是电路板上的走线)，栅极电阻自身电感和与模块栅极结构的电感。

栅极引线电感对IGBT开通关断过程的影响如下图所示。

引线电感越大，IGBT开通的di/dt和dv/dt越大。

然而，关断时开关速度保持不变，但有延迟。

电感特性就是阻止电流变化，在电感中电流不能突变，就是说最初时寄生电感阻碍着栅极电容充电，一旦达到最大栅极电流，电感就趋向维持这个电流，释放电感中的能量，就像一个电流源一样为IGBT的栅极电容充电，所以驱动电流是增加的，开通损耗降低。

实验发现只有在正负电源驱动中，如-15V/15V驱动的开通过程中才会出现这种现象，单电源，如0V/15V驱动的开通只会延迟，开关速度没变，开通损耗没有降低。

这又是为什么呢？对于IGBT，当栅极电压达到阀值电压U GE(TO)之前，它是关断的。

在栅极电压为0V/15V的驱动器中，如果增加栅极引线电感，一般栅极电压超过U GE(TO)后栅极电流才达到最大值。

igbt驱动电压和功率分别是多少igbt驱动工作原理驱动器功率不足或选择错误可能会直接导致 IGBT 和驱动器损坏。

以下总结了一些关于IGBT驱动器输出性能的计算方法以供选型时参考。

igbt驱动电路是驱动igbt模块以能让其正常工作，并同时对其进行保护的电路。

绝缘栅双极型晶体管（IGBT）在今天的电力电子领域中已经得到广泛的应用，在实际使用中除IGBT自身外，IGBT 驱动器的作用对整个换流系统来说同样至关重要。

驱动器的选择及输出功率的计算决定了换流系统的可靠性。

因此，在IGBT数据手册中给出的电容Cies值在实际应用中仅仅只能作为一个参考值使用。

IGBT的开关特性主要取决于IGBT的门极电荷及内部和外部的电阻igbt驱动电压要求因 IGBT 栅极 - 发射极阻抗大，故可使用 MOSFET 驱动技术进行驱动，但 IGBT 的输入电容较 MOSFET 大，所以 IGBT 的驱动偏压应比 MOSFET 驱动所需偏压强。

图 1 是一个典型的例子。

在+20 ℃情况下，实测 60 A ， 1200 V 以下的IGBT 开通电压阀值为 5 ～ 6 V ，在实际使用时，为获得最小导通压降，应选取Ugc ≥ （1.5 ～ 3）Uge （th）igbt的开启电压(摘之别处)IGBT的开启电压就是指门极（栅极）和源极（IGBT不称发射极）之间的电压Vgs，通常这个值在2～4V左右，也有的的需要6V左右，例如H40T120的Vgs就是5-6.5V，当 Uge 增加时，导通时集射电压 Uce 将减小，开通损耗随之减小，但在负载短路过程中 Uge 增加，集电极电流 Ic 也将随之增加，使得 IGBT 能承受短路损坏的脉宽变窄，因此 Ugc 的选择不应太大，这足以使IGBT 完全饱和，同时也限制了短路电流及其所带来的应力（在具有短路工作过程的设备中，如在电机中使用IGBT 时，+Uge 在满足要求的情况下尽量选取最小值，以提高其耐短路能力）。
