直流永磁无刷电机工作原理
直流永磁无刷电机是一种可以使直流电转化为直流电的电机,在我们日常生活中应用广泛,并且在工业生产中也占有重要的地位。
它的工作原理是通过反电势过零触发控制,使得电机转子转动到反电势零位,并且转子停止旋转。
这种电机能够实现无刷驱动,并且具有结构简单、成本低等优点。
直流永磁无刷电机通常由转子、定子、控制器三部分组成。
其中,定子是整个系统的核心,它由定子铁芯、绕组和绝缘材料组成。
转子是在定子内有一个“旋转磁极”的电动机。
转子上的永磁体在通电时产生磁场,在没有电流的情况下,它会自己旋转。
无刷电机的控制系统由上位机和下位机组成。
上位机对下位机发出控制信号,下位机根据控制信号来产生相应的电流来驱动电机转子运转。
上位机和下位机之间通过专用通信线进行通信。
无刷电机的工作原理是利用反电势过零触发控制方法实现电机的无刷驱动和运行,该控制方法可以产生一个在反电势过零点上的电流脉冲,这个脉冲的能量通过定子绕组传递给转子,转子再利用其能量带动电机旋转。
—— 1 —1 —。
直流无刷电动机的工作原理一、前言直流无刷电动机是一种新型的电动机,它具有高效、高可靠性、低噪音等优点,因此在现代工业生产中得到了广泛的应用。
本文将详细介绍直流无刷电动机的工作原理。
二、直流无刷电动机概述直流无刷电动机是一种基于永磁体和交变磁场相互作用原理的电动机。
与传统的有刷直流电动机相比,它没有碳刷和集电环,因此具有更高的可靠性和寿命。
三、结构组成直流无刷电动机主要由转子、定子、永磁体和传感器组成。
1. 转子:转子是由多个磁极组成的,通常采用钕铁硼或钴硼等高能磁体材料制成。
转子通常采用外转子结构,即转子位于定子外部。
2. 定子:定子是由绕组和铁芯组成,绕组通常采用三相对称结构。
定子上还装有传感器,用于检测转子位置和速度信息。
3. 永磁体:永磁体通常位于转子上,它产生一个恒定的磁场,与定子绕组产生一个旋转的磁场。
4. 传感器:传感器用于检测转子位置和速度信息,通常采用霍尔元件或光电传感器等。
四、工作原理直流无刷电动机的工作原理基于永磁体和交变磁场相互作用原理。
当给定一定的电压时,通过控制电流方向和大小,可以使永磁体产生一个旋转的磁场,与定子绕组产生一个交变的磁场。
由于转子上的磁极与永磁体间隔相等且对称分布,所以在任何时刻都有两个相邻的磁极位于定子中心线两侧。
当这两个相邻的磁极位于中心线左侧时,定子绕组中的A相、B相、C相分别受到不同方向大小不同的电流激励,从而形成一个旋转的磁场。
这个旋转的磁场会推动转子上的永久磁铁旋转一段角度,在此过程中,当另外两个相邻的极位于中心线右侧时,A、B、C三相对应地改变电流方向和大小,从而使得磁场方向与转子上的永久磁铁相互作用,推动转子继续旋转。
这样,通过不断地改变电流方向和大小,可以使得转子连续旋转。
五、控制方式直流无刷电动机的控制方式主要有三种:霍尔传感器闭环控制、无传感器闭环控制和开环控制。
1. 霍尔传感器闭环控制:该方法通过读取霍尔元件的信号来检测转子位置和速度信息,并根据此信息来控制电流方向和大小。
无刷直流电动机的工作原理无刷直流电动机是一种采用电子换向技术的直流电动机,其工作原理与传统的有刷直流电动机有很大的区别。
无刷直流电动机通过电子器件来实现换向,无需使用传统的机械换向器,因此具有结构简单、可靠性高、效率高等优点。
无刷直流电动机的工作原理主要涉及电磁感应、霍尔效应和电子换向等基本原理。
首先,无刷直流电动机中的转子由一组永磁体构成,它们产生的磁场与定子绕组中的电流相互作用,产生电磁力矩,驱动电机转动。
定子绕组中的电流由电源供应,可以通过调节电流的大小和方向来控制电动机的运动。
在无刷直流电动机中,换向是通过霍尔效应来实现的。
霍尔效应是指在磁场中通过一种特殊的半导体材料——霍尔元件,可以产生电压信号。
无刷直流电动机中的霍尔元件被安装在定子上,当转子旋转时,永磁体的磁场通过定子上的霍尔元件,产生电压信号。
根据电压信号的变化,控制器可以判断转子的位置,从而确定电机的转向和转速。
在无刷直流电动机中,电子换向器是实现电子换向的关键部件。
电子换向器是由一组功率晶体管和控制电路组成的,它可以根据霍尔元件输出的电压信号,控制功率晶体管的导通和截断,从而使定子绕组中的电流按照特定的顺序流过,实现电机的换向。
电子换向器的工作原理是将直流电源的电能转换成交流电能,以驱动电动机转动。
无刷直流电动机的工作原理可以通过以下简单的步骤来描述。
首先,当电机通电时,电源提供电流给定子绕组,产生磁场。
其次,转子中的永磁体受到定子磁场的作用,开始转动。
在转动过程中,霍尔元件不断感应转子的位置,将信号传递给电子换向器。
电子换向器根据霍尔元件的信号,控制定子绕组中的电流方向,使转子持续转动。
最后,通过不断重复以上步骤,无刷直流电动机可以实现稳定的转速和转向。
无刷直流电动机的工作原理使其具有许多优点。
首先,由于没有机械换向器,无刷直流电动机的结构更加简单,减少了故障和维护成本。
其次,无刷直流电动机的效率较高,能量转换更加充分,可以提高电机的工作效率。
直流无刷电动机工作原理与控制方法直流无刷电动机(Brushless DC Motor,简称BLDC)是一种基于电磁力作用实现机械能转换的电机。
与传统的有刷直流电动机相比,BLDC 电机不需要传统的用于换向的有刷子和槽型换向器,具有寿命长、效率高和维护方便等优点。
BLDC电机广泛应用于工业自动化、电动车辆、航空航天等领域。
BLDC电动机的工作原理如下:1.结构组成:BLDC电动机主要由转子、定子和传感器组成。
2.定子:定子是由硅钢片叠压而成,上面布置有若干个线圈,通电后产生磁场。
3.转子:转子上布置有磁铁,组成多个极对,其中每个极对由两个磁体构成。
4.传感器:BLDC电机中通常搭配有霍尔传感器或者编码器,用于检测转子位置,实现无刷电机的精确控制。
BLDC电动机的控制方法如下:1.转子位置检测:通过霍尔传感器或编码器检测转子位置,以便控制电机的相电流通断和电流方向。
2.电流控制:根据转子位置信息,利用控制算法控制电机的相电流,将电流引导到正确的相位上以实现电机的转动。
3.电压控制:根据电机转速需求,控制电机的进给电压,调整电机转速。
4.速度控制:通过调整电机的进给电压和相电流,使电机达到所需的速度。
5.扭矩控制:通过控制电机的相电流大小,控制电机的输出扭矩。
BLDC电机的控制可以分为开环控制和闭环控制两种方式:1.开环控制:根据电机的数学模型和控制算法,在事先给定的速度范围内,根据转子位置信息和电机参数计算出合适的相电流和电压进行控制。
开环控制简单,但无法实现高精度的转速和位置控制。
2.闭环控制:通过传感器实时检测转子位置和速度,在控制算法中进行比较,调整相电流和电压,使电机输出所需的速度和扭矩。
闭环控制可以实现高精度的转速和位置控制,但相对于开环控制,需要更多的硬件和软件支持。
总结起来,BLDC电动机通过转子位置检测和电流控制实现高精度的转速和位置控制。
在控制方法上,可以采用开环控制或闭环控制,根据具体应用的需求选择合适的控制方式。
书山有路勤为径;学海无涯苦作舟
无刷直流电机(BLDC)构成及工作原理详解(附部
分生产厂家)
无刷直流电机(BLDC)是永磁式同步电机的一种,而并不是真正的直流电机,英文简称BLDC。
区别于有刷直流电机,无刷直流电机不使用机械的电刷装置,采用方波自控式永磁同步电机,以霍尔传感器取代碳刷换向器,以钕铁硼作为转子的永磁材料,性能上相较一般的传统直流电机有很大优势,是当今最理想的调速电机。
一、有刷直流电机简介
介绍无刷直流电机之前,我们来看看有刷电机:
直流电机以良好的启动性能、调速性能等优点着称,其中属于直流电机
一类的有刷直流电机采用机械换向器,使得驱动方法简单,其模型示意图如下图所示。
直流电机模型示意图
DC电机(有刷电机)的运转示意图
电机主要由永磁材料制造的定子、绕有线圈绕组的转子(电枢)、换
向器和电刷等构成。
只要在电刷的A和B两端通入一定的直流电流,电机的换向器就会自动改变电机转子的磁场方向,这样,直流电机的转子就会持续运转下去。
专注下一代成长,为了孩子。
无刷电机相信大家没听说过,生活或工作中都用过或接触过,今天分享一篇从基础开始描述无刷电机的文章。
0.电动机转动的原理先说电动机的基本原理吧。
有基础的可以直接跳过。
大家小时候都玩过磁铁吧,异极相吸,两磁铁一靠近“啪”就撞上了。
现在假设你的手速足够快,拿着一块磁铁在前面疯狂勾引,那么另外一块磁铁就一直跟着你。
你的手拿着磁铁画圈圈,另外一块磁铁也跟着你转圈圈。
以上,就是电动机转动的基本原理了。
只不过是在前面用来勾引的“磁铁”不是真的磁铁,而是由线圈通电后生成的磁场。
1. 无刷直流电机简介无刷直流电机,英语缩写为BLDC(Brushless Direct Current Motor)。
电机的定子(不动的部分)是线圈,或者叫绕组。
转子(转动的部分)是永磁体,就是磁铁。
根据转子的位置,利用单片机来控制每个线圈的通电,使线圈产生的磁场变化,从而不断在前面勾引转子让转子转动,这就是无刷直流电机的转动原理。
下面深入一下。
2. 无刷直流电机的基本工作原理2.1. 无刷直流电机的结构首先先从最基本的线圈说起。
如下图。
可以将线圈理解成长得像弹簧一样的东西。
根据初中学过的右手螺旋法则可知,当电流从该线圈的上到下流过的时候,线圈上面的极性为N,下面的极性为S。
现在再弄一根这样的线圈。
然后摆弄一下位置。
这样如果电流通过的话,就能像有两个电磁铁一样。
再弄一根,就可以构成电机的三相绕组。
再加上永磁体做成的转子,就是一个无刷直流电动机了。
2.2. 无刷直流电机的电流换向电路无刷直流电机之所以既只用直流电,又不用电刷,是因为外部有个电路来专门控制它各线圈的通电。
这个电流换向电路最主要的部件是FET(场效应晶体管,Field-Effect Transitor)。
可以把FET看作是开关。
下图将FET标为AT(A相Top),AB(A相Bottom),BT,BB,CT,CB。
FET 的“开合”是由单片机控制的。
2.3. 无刷直流电机的电流换向过程FET的“开合”时机是由单片机控制的。
电机控制技术《直流无刷电机的基本结构及工作原理和应用》直流无刷电机的基本结构及工作原理和应用一、直流无刷电机的工作原理直流无刷电机是同步电机的一种,也就是说电机转子的转速受电机定子旋转磁场的速度及转子极数(P)影响: N=120.f / P。
在转子极数固定情况下,改变定子旋转磁场的频率就可以改变转子的转速。
直流无刷电机即是将同步电机加上电子式控制(驱动器),控制定子旋转磁场的频率并将电机转子的转速回授至控制中心反复校正,以期达到接近直流电机特性的方式。
也就是说直流无刷电机能够在额定负载范围内当负载变化时仍可以控制电机转子维持一定的转速。
直流无刷驱动器包括电源部及控制部如图 (1) :电源部提供三相电源给电机,控制部则依需求转换输入电源频率。
电源部可以直接以直流电输入(一般为24V)或以交流电输入(110V/220 V),如果输入是交流电就得先经转换器(converter)转成直流。
不论是直流电输入或交流电输入要转入电机线圈前须先将直流电压由换流器 (inverter)转成3相电压来驱动电机。
换流器(inverter)一般由6个功率晶体管(Q1~Q6)分为上臂(Q1、Q3、Q5)/下臂 (Q2、Q4、Q6)连接电机作为控制流经电机线圈的开关。
控制部则提供PWM(脉冲宽度调制)决定功率晶体管开关频度及换流器(inverter)换相的时机。
直流无刷电机一般希望使用在当负载变动时速度可以稳定于设定值而不会变动太大的速度控制,所以电机内部装有能感应磁场的霍尔传感器(hall- sensor),做为速度之闭回路控制,同时也做为相序控制的依据。
但这只是用来做为速度控制并不能拿来做为定位控制。
图一:直流无刷驱动器包括电源部及控制部要让电机转动起来,首先控制部就必须根据hall-sensor感应到的电机转子目前所在位置,然后依照定子绕线决定开启(或关闭)换流器 (inverter)中功率晶体管的顺序,如下(图二) inverter中之AH、BH、CH(这些称为上臂功率晶体管)及AL、BL、CL(这些称为下臂功率晶体管),使电流依序流经电机线圈产生顺向(或逆向)旋转磁场,并与转子的磁铁相互作用,如此就能使电机顺时/逆时转动。

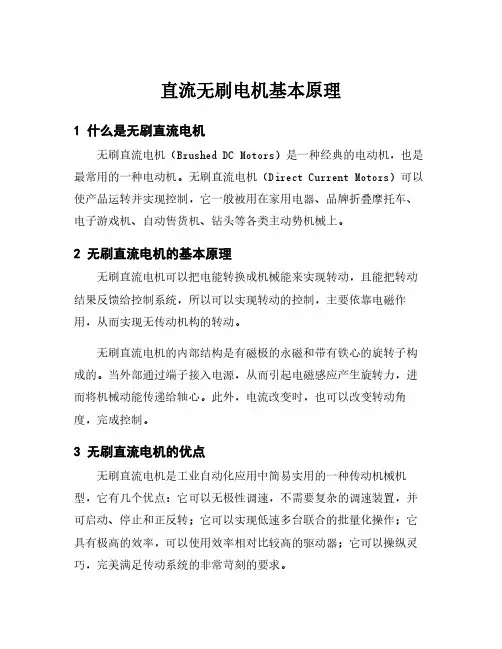

直流无刷电机基本原理
1什么是无刷直流电机
无刷直流电机(Brushed DC Motors)是一种经典的电动机,也是最常用的一种电动机。
无刷直流电机(Direct Current Motors)可以使产品运转并实现控制,它一般被用在家用电器、品牌折叠摩托车、电子游戏机、自动售货机、钻头等各类主动势机械上。
2无刷直流电机的基本原理
无刷直流电机可以把电能转换成机械能来实现转动,且能把转动结果反馈给控制系统,所以可以实现转动的控制,主要依靠电磁作用,从而实现无传动机构的转动。
无刷直流电机的内部结构是有磁极的永磁和带有铁心的旋转子构成的。
当外部通过端子接入电源,从而引起电磁感应产生旋转力,进而将机械动能传递给轴心。
此外,电流改变时,也可以改变转动角度,完成控制。
3无刷直流电机的优点
无刷直流电机是工业自动化应用中简易实用的一种传动机械机型,它有几个优点:它可以无极性调速,不需要复杂的调速装置,并可启动、停止和正反转;它可以实现低速多台联合的批量化操作;它具有极高的效率,可以使用效率相对比较高的驱动器;它可以操纵灵巧,完美满足传动系统的非常苛刻的要求。
无刷直流电机也有一些缺点,但是无刷直流电机依然成为机器人工业发展领域中电动机实用性应用最广泛、功能最强大的一种电动机。
无刷直流电动机简介和基本工作原理无刷直流电动机简介直流无刷电机:又称“无换向器电机交一直一交系统”或“直交系统”。
是将交流电源整流后变成直流,再由逆变器转换成频率可调的交流电,但是,注意此处逆变器是工作在直流斩波方式。
无刷直流电动机Brushless Direct Current Motor ,BLDC,采用方波自控式永磁同步电机,以霍尔传感器取代碳刷换向器,以钕铁硼作为转子的永磁材料;产品性能超越传统直流电机的所有优点,同时又解决了直流电机碳刷滑环的缺点,数字式控制,是当今最理想的调速电机。
无刷直流电动机具有上述的三高特性,非常适合使用在24小时连续运转的产业机械及空调冷冻主机、风机水泵、空气压缩机负载;低速高转矩及高频繁正反转不发热的特性,更适合应用于机床工作母机及牵引电机的驱动;其稳速运转精度比直流有刷电机更高,比矢量控制或直接转矩控制速度闭环的变频驱动还要高,性能价格比更好,是现代化调速驱动的最佳选择。
基本工作原理无刷直流电动机由同步电动机和驱动器组成,是一种典型的机电一体化产品。
同步电动机的定子绕组多做成三相对称星形接法,同三相异步电动机十分相似。
而转子上粘有已充磁的永磁体,为了检测电动机转子的极性,在电动机内装有位置传感器。
驱动器由功率电子器件和集成电路等构成,其功能是:接受电动机的启动、停止、制动信号,以控制电动机的启动、停止和制动;接受位置传感器信号和正反转信号,用来控制逆变桥各功率管的通断,产生连续转矩;接受速度指令和速度反馈信号,用来控制和调整转速;提供保护和显示等等无刷直流电动机的位置传感器编码使通电的两相绕组合成磁场轴线位置超前转子磁场轴线位置,所以不论转子的起始位置处在何处,电动机在启动瞬间就会产生足够大的启动转矩,因此转子上不需另设启动绕组。
由于定子磁场轴线可视作同转子轴线垂直,在铁芯不饱和的情况下,产生的平均电磁转矩与绕组电流成正比,这正是他励直流电动机的电流—转矩特性。
直流无刷电机控制器原理直流无刷电机(BLDC)控制器是一种用于控制无刷电机转速和方向的设备,它通过精确的电子控制来实现对电机的精准驱动。
在本文中,我们将详细介绍直流无刷电机控制器的原理,包括其工作原理、结构组成、控制方法等内容。
1. 直流无刷电机控制器的工作原理。
直流无刷电机控制器的工作原理主要是通过对电机的三相驱动信号进行精确的控制,从而实现对电机的转速和方向的控制。
在控制器内部,通常包含了驱动电路、传感器信号处理电路和控制逻辑电路。
其中,驱动电路用于产生电机的三相驱动信号,传感器信号处理电路用于处理电机位置和速度的反馈信号,控制逻辑电路用于实现对电机的闭环控制。
2. 直流无刷电机控制器的结构组成。
直流无刷电机控制器通常由主控芯片、功率放大器、传感器、电源模块等部分组成。
主控芯片是控制器的核心部分,它负责处理传感器反馈信号并生成电机驱动信号,功率放大器用于放大主控芯片输出的驱动信号,传感器用于检测电机的位置和速度,电源模块用于为整个控制器提供稳定的电源供应。
3. 直流无刷电机控制器的控制方法。
直流无刷电机控制器通常采用开环控制和闭环控制两种方法。
开环控制是指根据预先设定的电机驱动信号直接驱动电机,这种控制方法简单、成本低,但精度较低。
闭环控制是指通过传感器反馈信号对电机进行实时监测和调节,以实现对电机的精准控制,这种控制方法精度高,但成本较高。
4. 直流无刷电机控制器的应用领域。
直流无刷电机控制器广泛应用于工业自动化、电动汽车、无人机、家用电器等领域。
在工业自动化中,直流无刷电机控制器可以实现对生产线上各种设备的精准控制;在电动汽车中,直流无刷电机控制器可以实现对电动汽车驱动系统的精准控制;在无人机中,直流无刷电机控制器可以实现对无人机飞行稳定性的控制;在家用电器中,直流无刷电机控制器可以实现对家用电器的精准驱动。
5. 结语。
通过本文的介绍,相信读者对直流无刷电机控制器的原理有了更深入的了解。
直流无刷电机的工作原理直流无刷电机是一种使用电子换向技术的电动机,它通过电子控制器来实现换向,而不需要使用传统的机械换向装置。
直流无刷电机具有高效率、低噪音、高功率密度和长寿命的优点,因此在许多应用中得到了广泛的应用,包括家用电器、工业机械、电动汽车等领域。
直流无刷电机的工作原理可以分为电磁学原理和电子控制原理两个方面来解释。
首先,我们来看一下电磁学原理。
电磁学原理:直流无刷电机的核心部件是转子和定子。
转子上安装有永磁体,定子上安装有电磁绕组。
当定子绕组通电时,产生的磁场会与转子上的永磁体磁场相互作用,从而产生电磁力,驱动转子转动。
在传统的直流电机中,换向是通过机械换向器实现的,而在无刷电机中,换向是通过电子控制器来实现的。
电子控制原理:直流无刷电机的电子控制器采用了先进的功率半导体器件,如MOSFET、IGBT等,以及先进的数字信号处理器(DSP)或微控制器(MCU)来实现换向控制。
电子控制器根据转子位置和转速信息,精确地控制定子绕组的电流,从而实现换向。
换向时,电子控制器会根据转子位置和转速信息,精确地控制定子绕组的电流,使得电机保持稳定的转速和转矩输出。
这种电子换向技术不仅可以提高电机的效率和动态响应,还可以减小电机的尺寸和重量。
总结起来,直流无刷电机的工作原理是通过电磁学原理和电子控制原理相结合来实现的。
电磁学原理是指利用电磁感应原理来产生电磁力,从而驱动电机转动;电子控制原理是指利用先进的电子控制技术来实现换向控制,从而提高电机的效率和性能。
这种先进的电机技术已经在许多领域得到了广泛的应用,并且随着电子技术的不断发展,直流无刷电机将会有更广阔的应用前景。
无刷直流电动机工作原理无刷直流电动机,简称BLDC电机,是一种通过交替改变永磁体和绕组间的磁场来实现转动的电机。
它相对于传统的有刷直流电动机而言,具有功率密度高、效率高、寿命长、噪音低等优点。
BLDC电机由永磁体和绕组两部分组成。
永磁体通常采用钕铁硼等高能磁体材料,具有强大的磁场。
绕组则由多个线圈组成,每个线圈都包裹在一个铁芯内,并固定在电机的转子上。
当绕组通以电流时,会产生一个旋转磁场。
BLDC电机的控制系统主要由三部分组成:传感器、控制器和功率放大器。
传感器用于检测转子位置和速度,并将这些信息反馈给控制器。
控制器根据反馈信息计算出适当的驱动信号,并将其发送到功率放大器。
功率放大器则将信号放大并送至绕组中,从而产生旋转力。
BLDC电机工作原理如下:1. 初始状态下,永磁体和绕组之间不存在任何运动。
2. 当控制器接收到启动信号后,它会向绕组中注入一个脉冲电流。
这个电流会产生一个旋转磁场,从而使转子开始转动。
3. 传感器检测到转子的位置和速度,并将这些信息反馈给控制器。
4. 控制器根据反馈信息计算出适当的驱动信号,并将其发送到功率放大器。
5. 功率放大器将信号放大并送至绕组中,从而产生更强的旋转力。
同时,控制器还会调整驱动信号的频率和幅度,以保持恒定的转速和扭矩输出。
6. 当需要停止电机时,控制器会向绕组中注入一个反向电流,从而使电机逐渐减速并停止运转。
总之,BLDC电机通过控制系统精确地调整绕组中的电流来实现高效、低噪音、长寿命的运行。
它广泛应用于家用电器、汽车、船舶等领域。
无刷直流电动机的工作原理
无刷直流电动机是一种将直流电能转化为机械能的驱动装置。
它由定子、转子和电子换向器组成。
1. 定子:无刷直流电动机的定子由电磁铁线圈构成。
这些线圈被连接到电源,通过电流激励产生一个恒定的磁场。
2. 转子:无刷直流电动机的转子是由永磁体组成的。
这些永磁体产生一个恒定的磁场,并且可以在定子产生的磁场里自由旋转。
3. 电子换向器:无刷直流电动机的电子换向器是一个关键的部件,它负责控制定子线圈的电流,使得转子始终保持旋转状态,并且引导电流使其不断改变方向。
这样,转子就可以根据外部环境的需求在不同的方向上旋转。
工作原理如下:
1. 初始状态:当电流通过定子线圈时,定子产生一个恒定的磁场。
2. 转子转动:由于转子是由永磁体组成的,而定子磁场与转子磁场发生互相作用,因此转子开始旋转。
3. 换向器工作:电子换向器探测转子位置并相应地改变定子线圈的电流方向,以保持转子的旋转方向和速度。
4. 维持运转:电子换向器根据转子位置的反馈信号,不断调整定子线圈的电流方向和大小,使转子能够持续地旋转。
无刷直流电动机具有高效率、无需维护、无电刷摩擦等优点,广泛应用于电动车、工业自动化等领域。
无刷直流电动机工作原理
无刷直流电动机(BLDC)是一种由无刷直流电机和控制器组成的电动机系统。
它基本的工作原理是利用功率和信号电子器件(如霍尔传感器)来感应转子位置,然后通过电子控制器来控制电流和电压的输出,实现电动机的运转。
BLDC电机通常由固定绕组和转子磁铁组成。
电流通过固定绕组产生磁场,而转子磁铁则会受到这个磁场的吸引或排斥力。
控制器会根据转子位置和期望的运转模式来调整电流和电压,从而实现电机转子的旋转。
BLDC电机工作时常见的方法是基于霍尔传感器的位置检测。
霍尔传感器是一种能感应磁场的电子器件,通常在电机的固定部分上安装。
通过霍尔传感器探测转子磁铁的磁场改变,控制器能够得知转子位置,进而控制输出电流和电压。
控制器会将电流和电压输出到电机的相对应的转子位置上,通过改变电流方向和大小来控制转子的旋转速度和方向。
通过实时感知转子位置,控制器可以动态调整电流和电压的输出,从而实现电机的高效率和可靠性。
无刷直流电动机由于无需机械换向器,减少了摩擦、磨损和能量损耗,具有高效率、高速度和高扭矩输出的特点,因此被广泛应用于许多领域,如汽车、工业机械、家电等。
无刷直流电机工作原理无刷直流电机,也称为永磁同步电机,是一种使用永磁体作为励磁源,通过电子器件将电流进行控制的直流电机。
相比传统的刷式直流电机,无刷直流电机具有效率高、寿命长、无电刷磨损等优点,因此在许多领域被广泛应用。
一、无刷直流电机的基本原理无刷直流电机的基本原理是电磁互作用,通过电流在永磁体和绕组之间产生的磁场相互作用,在转子上产生驱动转动的力。
在无刷直流电机中,永磁体通常置于定子上,通过外加直流电源进行励磁。
转子上的绕组被称为“驱动绕组”,通过在驱动绕组中施加不同的电流,可产生不同的磁场。
二、无刷直流电机的基本结构无刷直流电机主要由转子、定子、传感器、控制器等组成。
1. 转子:转子是无刷直流电机的旋转部分,通常由永磁体和绕组组成。
永磁体的磁场与定子绕组的磁场相互作用,产生旋转力。
2. 定子:定子是无刷直流电机的静止部分,通常包括固定的绕组和铁芯。
定子绕组通过外加的电流产生磁场,与转子的磁场相互作用,驱动转动。
3. 传感器:传感器用于检测转子位置和速度等信息,并将其反馈给控制器。
常见的传感器包括霍尔传感器、光电传感器等。
4. 控制器:控制器是无刷直流电机的核心部件,用于根据传感器反馈的信息,控制驱动绕组的电流,从而实现转子的精准控制。
三、无刷直流电机的工作过程无刷直流电机的工作过程可以分为电气转子和机械转子两个阶段。
1. 电气转子阶段:在电气转子阶段,控制器根据传感器反馈的转子位置信息,确定要施加给驱动绕组的电流。
根据电流的方向和大小,驱动绕组上的磁场与定子磁场相互作用,产生转矩。
在电气转子阶段,控制器会周期性地改变驱动绕组上的电流方向和大小,以确保转矩的连续性和平稳性。
通过精密的控制,无刷直流电机可以实现精准的速度和位置控制。
2. 机械转子阶段:在电气转子阶段完成后,转子进入机械转子阶段。
在机械转子阶段,转子受到的驱动力逐渐减小,最终达到平衡状态。
此时,无刷直流电机转子的运动速度和位置由外界负载和机械特性决定。
无刷直流电机原理1。
简介本文要介绍电机种类中发展快速且应用广泛的无刷直流电机(以下简称BLDC)。
BLDC被广泛的思义,BLDC不使用机械结构的换向电刷而直接使用电子换向器,在使用中BLDC相比有刷电机有许多的优点,比如:能获得更好的扭矩转速特性;高速动态响应;高效率;长寿命;低噪声;高转速。
另外,BLDC更优的扭矩和外形尺寸比使得它更适合用于对电机自身重量和大小比较敏感的场合.2. BLDC结构和基本工作原理BLDC属于同步电机的一种,这就意味着它的定子产生的磁场和转子产生的磁场是同频率的,所以BLDC并不会产生普通感应电机的频差现象。
BLDC中又有单相、2相和3相电机的区别,相类型的不同决定其定子线圈绕组的多少。
在这里我们将集中讨论的是应用最为广泛的3相BLDC。
2。
1 定子BLDC定子是由许多硅钢片经过叠压和轴向冲压而成,每个冲槽内都有一定的线圈组成了绕组,可以参见图2。
1.1。
从传统意义上讲,BLDC的定子和感应电机的定子有点类似,不过在定子绕组的分布上有一定的差别。
大多数的BLDC定子有3个呈星行排列的绕组,每个绕组又由许多内部结合的钢片按照一定的方式组成,偶数个绕组分布在定子的周围组成了偶数个磁极。
BLDC的定子绕组可以分为梯形和正弦两种绕组,它们的根本区别在于由于绕组的不同连接方式使它们产生的反电动势(反电动势的相关介绍请参加EMF一节)不同,分别呈现梯形和正弦波形,故用此命名了。
梯形和正弦绕组产生的反电动势的波形图如图2.1.2和图2.1。
3所示。
另外还需要对反电动势的一点说明就是绕组的不同其相电流也是呈现梯形和正弦波形,可想而知正弦绕组由于波形平滑所以运行起来相对梯形绕组来说就更平稳一些。
但是,正弦型绕组由于有更多绕组使得其在铜线的使用上就相对梯形绕组要多(?)。
平时由于应用电压的不同,我们可以根据需要选择不同电压范围的无刷电机。
48V及其以下应用电压的电机可以用在汽车、机器人、小型机械臂等方面。
无刷直流电动机简介和基本工作原理无刷直流电动机简介和基本工作原理无刷直流电动机简介直流无刷电机: 又称“无换向器电机交一直一交系统”或“直交系统”。
是将交流电源整流后变成直流,再由逆变器转换成频率可调的交流电, 但是, 注意此处逆变器是工作在直流斩波方式。
无刷直流电动机Brushless Direct Current Motor ,BLDC, 采用方波自控式永磁同步电机,以霍尔传感器取代碳刷换向器, 以钕铁硼作为转子的永磁材料; 产品性能超越传统直流电机的所有优点, 同时又解决了直流电机碳刷滑环的缺点, 数字式控制, 是当今最理想的调速电机。
无刷直流电动机具有上述的三高特性, 非常适合使用在24 小时连续运转的产业机械及空调冷冻主机、风机水泵、空气压缩机负载; 低速高转矩及高频繁正反转不发热的特性,更适合应用于机床工作母机及牵引电机的驱动; 其稳速运转精度比直流有刷电机更高, 比矢量控制或直接转矩控制速度闭环的变频驱动还要高, 性能价格比更好, 是现代化调速驱动的最佳选择。
基本工作原理无刷直流电动机由同步电动机和驱动器组成,是一种典型的机电一体化产品。
同步电动机的定子绕组多做成三相对称星形接法,同三相异步电动机十分相似。
而转子上粘有已充磁的永磁体,为了检测电动机转子的极性,在电动机内装有位置传感器。
驱动器由功率电子器件和集成电路等构成,其功能是:接受电动机的启动、停止、制动信号,以控制电动机的启动、停止和制动;接受位置传感器信号和正反转信号,用来控制逆变桥各功率管的通断,产生连续转矩;接受速度指令和速度反馈信号,用来控制和调整转速;提供保护和显示等等无刷直流电动机的位置传感器编码使通电的两相绕组合成磁场轴线位置超前转子磁场轴线位置,所以不论转子的起始位置处在何处,电动机在启动瞬间就会产生足够大的启动转矩,因此转子上不需另设启动绕组。
由于定子磁场轴线可视作同转子轴线垂直,在铁芯不饱和的情况下,产生的平均电磁转矩与绕组电流成正比,这正是他励直流电动机的电流—转矩特性。
由于无刷直流电动机的励磁来源于永磁体,所以不象异步机那样需要从电网吸取励磁电流;由于转子中无交变磁通,其转子上既无铜耗又无铁耗,所以效率比同容量异步电动机高10°/左右,一般来说,无刷直流电动机的力能指针(n cos 0)比同容量异步电动机高12%-20%。
研究结果表明,在半导体薄片上产生的霍尔电动势E可用下式表示:式中RH ——霍尔系数(IH ——控制电流(A);B ——磁感应强度(T);d ——薄片厚度(m);p--------- 材料电阻率(Q *s););u ——材料迁移率();若在上式中各常数用KH表示,则有E=KHIHB霍尔元件产生的电动势很低,直接应用很不方便,实际应用时采用霍尔集成电路。
霍尔元件输出电压的极性随磁场方向的变化而变化,直流无刷电动机的位置传感器选用开关型霍尔集成电路。
磁阻效应是指元件的电阻值随磁感应强度而变化,根据磁阻效应制成的传感器叫磁阻电阻。
三相直流无刷电动机的运行特性要十分精确地分析直流无刷电动机的运行特性,是很困难的。
一般工程应用中均作如下假定:1)电动机的气隙磁感应强度沿气隙按正弦分布。
2)绕组通电时,该电流所产生的磁通对气隙所产生的影响忽略不计。
(3)控制电路在开关状态下工作,功率晶体管压降为恒值。
(4)各绕组对称,其对应的电路完全一致,相应的电气时间常数忽略不计。
(5)位置传感器等控制电路的功耗忽略不计。
由于假设转子磁钢所产生的磁感应强度在电动机气隙中是按正弦规律分布的,即B=BMsi n B 。
这样,如果定子某一相绕组中通一持续的直流电流,所产生的转矩为TM=ZDLBMrlsin 0式中,ZD ――每相绕组的有效导体数;L ——绕组中导线的有效长度,即磁钢长度;r ――电动机中气隙半径;l ――绕组相电流。
就是说某一相通以不变的直流后,它和转子磁场作用所产生的转矩也将随转子位置的不同而按正弦规律变化,如图 5 所示。
图 5 在恒定电流下的单相转矩它对外负载讲,所得的电动机的平均转矩为零。
但在直流无刷电动机三相半控电路的工作情况下,每相绕组中通过1/3 周期的矩形波电流。
该电流和转子磁场作用所产生的转矩也只是正弦转矩曲线上相当于1/3 周期的一段,且这一段曲线与绕组开始通电时的转子相对位置有关。
显然在图 6 a 所示的瞬间导通晶体管,则可产生最大的平均转矩。
因为在这种情况下,绕组通电120 度的时间里,载流导体正好处在比较强的气隙磁场中。
所以它所产生的转动脉动最小,平均值较大。
习惯上把这一点选作晶体管开始导通的基准点,定为。
在=0 度的情况下,电动机三相绕组轮流通电时所产生的总转矩如图6b 所示。
图 6 三相直流无刷电动机半空桥转矩如若晶体管的导通时间提前或滞后,则均将导致转矩的脉动值增加,平均值减小。
当=30 度时,电动机的瞬时转矩过零点,这就是说,当转子转到某几个位置时,电动机产生的转矩为零,电动机起动时会产生死点。
当>30度后,电动机转矩的瞬时值将出现负值,则总输出转矩的平均值更小。
因此,在三相半控的情况下,特别是在起动时,不宜大于30度,而在直流无刷电动机正常运行时,总是尽力把角调整到0度,使电动机产生的平均转矩最大。
当=0 度时,可以求得输出转矩的平均值:电动机在电动转矩的作用下转动后,旋转的转子磁场就要切割定子绕组,在各相绕组上感生出电动势,当其转速n 不变时,该电动势波形也是正弦波,相位同转矩相位一致。
在本电路中,每相绕组在一个周期中只通电,因此仅在这期间对外加电压起作用。
所以对外加电压而言,感生电动势波形如图7 所示。
图7 三相直流无刷电动机半控电路的反电动势同理可按下式求得感生电动势的平均值:从上面的平均转矩和平均反电动势,便可求得直流无刷电动机稳定运行时的电压平衡方程式,为此首先定义反电动势系数和转矩系数:对于某个具体的电动机,它们为常数。
当然,其大小同主回路的接法以及功率晶体管的换相方式有关。
直流无刷电机的工作原理直流无刷电机的工作原理直流电机具有响应快速、较大的起动转矩、从零转速至额定转速具备可提供额定转矩的性能,但直流电机的优点也正是它的缺点,因为直流电机要产生额定负载下恒定转矩的性能,则电枢磁场与转子磁场须恒维持90°,这就要藉由碳刷及整流子。
碳刷及整流子在电机转动时会产生火花、碳粉因此除了会造成组件损坏之外,使用场合也受到限制。
交流电机没有碳刷及整流子,免维护、坚固、应用广,但特性上若要达到相当于直流电机的性能须用复杂控制技术才能达到。
现今半导体发展迅速功率组件切换频率加快许多,提升驱动电机的性能。
微处理机速度亦越来越快,可实现将交流电机控制置于一旋转的两轴直交坐标系统中,适当控制交流电机在两轴电流分量,达到类似直流电机控制并有与直流电机相当的性能。
此外已有很多微处理机将控制电机必需的功能做在芯片中,而且体积越来越小;像模拟/ 数字转换器(Analog-to-digital converter , ADC)脉冲宽度调制(pulse widemodulator , PWM)•等。
直流无刷电机即是以电子方式控制交流电机换相,得到类似直流电机特性又没有直流电机机构上缺失的一种应用。
直流无刷电机的控制结构直流无刷电机是同步电机的一种,也就是说电机转子的转速受电机定子旋转磁场的速度及转子极数(P) 影响:N=120 .f / P 。
在转子极数固定情况下,改变定子旋转磁场的频率就可以改变转子的转速。
直流无刷电机即是将同步电机加上电子式控制( 驱动器) ,控制定子旋转磁场的频率并将电机转子的转速回授至控制中心反复校正,以期达到接近直流电机特性的方式。
也就是说直流无刷电机能够在额定负载范围内当负载变化时仍可以控制电机转子维持一定的转速直流无刷驱动器包括电源部及控制部如图(1):电源部提供三相电源给电机,控制部则依需求转换输入电源频率。
电源部可以直接以直流电输入(一般为24V)或以交流电输入(110V/220 V),如果输入是交流电就得先经转换器(converter)转成直流。
不论是直流电输入或交流电输入要转入电机线圈前须先将直流电压由换流器(inverter)转成 3 相电压来驱动电机。
换流器(inverter)—般由6个功率晶体管(Q1〜Q6)分为上臂(Q1、Q3 Q5)/下臂(Q2、Q4 Q6)连接电机作为控制流经电机线圈的开关。
控制部则提供PWM脉冲宽度调制)决定功率晶体管开关频度及换流器(inverter)换相的时机。
直流无刷电机一般希望使用在当负载变动时速度可以稳定于设定值而不会变动太大的速度控制,所以电机内部装有能感应磁场的霍尔传感器(hall-sensor),做为速度之闭回路控制,同时也做为相序控制的依据。
但这只是用来做为速度控制并不能拿来做为定位控制。
图一直流无刷电机的控制原理要让电机转动起来,首先控制部就必须根据hall-sensor 感应到的电机转子目前所在位置,然后依照定子绕线决定开启(或关闭)换流器(inverter)中功率晶体管的顺序,如下(图二)inverter 中之AH BH CH这些称为上臂功率晶体管)及AL、BL、CL(这些称为下臂功率晶体管),使电流依序流经电机线圈产生顺向(或逆向)旋转磁场,并与转子的磁铁相互作用,如此就能使电机顺时/逆时转动。
当电机转子转动到hall-sensor 感应出另一组信号的位置时,控制部又再开启下一组功率晶体管,如此循环电机就可以依同一方向继续转动直到控制部决定要电机转子停止则关闭功率晶体管(或只开下臂功率晶体管);要电机转子反向则功率晶体管开启顺序相反。
基本上功率晶体管的开法可举例如下:AH、BL 一组f AH CL一组f BH CL一组f BH AL 一组f CH AL 一组f CH BL 一组但绝不能开成AH AL或BH BL或CH CL。
此外因为电子零件总有开关的响应时间,所以功率晶体管在关与开的交错时间要将零件的响应时间考虑进去,否则当上臂(或下臂)尚未完全关闭,下臂(或上臂)就已开启,结果就造成上下臂短路而使功率晶体管烧毁。
图二当电机转动起来,控制部会再根据驱动器设定的速度及加/减速率所组成的命令(Command与hall-sensor 信号变化的速度加以比对(或由软件运算)再来决定由下一组(AH、BL或AH CL或BH CL或……)开关导通,以及导通时间长短。
速度不够则开长,速度过头则减短,此部份工作就由PWM来完成。
PWM是决定电机转速快或慢的方式,如何产生这样的PWM才是要达到较精准速度控制的核心。
高转速的速度控制必须考虑到系统的CLOCK 分辨率是否足以掌握处理软件指令的时间,另外对于hall-sensor 信号变化的资料存取方式也影响到处理器效能与判定正确性实时性。
