起重机械吊装质重量和吊装高度计算

吊装方案计算书1. 引言本文档旨在给出吊装方案的计算过程和结果。

吊装方案是在工程施工中常见的一种操作，它涉及到货物的起重、运输和安装等环节。

本文将以一个具体的案例为例，详细介绍吊装方案的计算过程。

2. 案例描述我们假设有一组重量为3000kg的机械设备需要从地面吊装到建筑物的3楼，吊装距离为15m。

建筑物的层高为4m，楼梯口的高度为2m，楼梯口到3楼的楼层高度为3m。

3. 吊装计算3.1 起重设备选择根据货物的重量和吊装距离，我们需要选择合适的起重设备。

在这个案例中，我们选择一台额定起重量为5吨的起重机进行吊装。

3.2 吊装高度计算吊装高度包括货物离地高度和吊钩高度。

货物离地高度为4m（建筑物的楼层高度），加上楼梯口的高度2m，再加上3楼的楼层高度3m，总共为9m。

吊钩高度一般按照起重设备的规格进行选择，在这个案例中，吊钩高度为6m。

因此，吊装高度为9m+6m=15m。

3.3 吊装索具选择根据货物的重量和吊装高度，我们需要选择合适的吊装索具。

在这个案例中，货物的重量为3000kg，吊装高度为15m，我们选择使用一组额定起重量为5吨的钢丝绳进行吊装。

3.4 吊装力计算根据吊装高度和吊装索具的选择，我们可以计算吊装力。

吊装力等于货物重量加上索具自重。

在这个案例中，索具自重约为500kg，货物重量为3000kg，因此吊装力为3500kg。

3.5 吊装对地压力计算吊装对地压力是指起重设备在吊装过程中对地面的压力。

一般情况下，吊装对地压力不应超过地面承载力的限制。

在这个案例中，我们需要计算起重机在吊装过程中对地面的压力。

根据吊装力和吊装距离，我们可以利用力矩平衡原理计算吊装对地压力。

假设吊装点到起重机臂的水平距离为5m，起重机臂的倾角为30度。

根据力矩平衡原理，我们可以计算吊装对地压力为：吊装对地压力 = 吊装力 / (吊装距离 * sin(倾角))代入吊装力3500kg，吊装距离15m，倾角30度，我们可计算得到吊装对地压力为5738.9kg。

吊车吊装重量计算公式表模拟器吊装起吊吨位，高度计算需要根据选用的吊车根据吊装水平距离和最大吊装高度计算出吊装角度以及吊车载荷，最终明确吊车的吨位。

1.通过最大水平距离来计算。

所谓最大水平距离，是指吊车臂杆在正常吊装的作业前提下，吊钩伸入吊物方向的水平距离。

总的来说，就是吊车臂杆下轴至吊钩的水平距离，最大水平距离Smax可以通过施工现场实际情况确定的吊车站位和设备的基础位置、容器摆放的位置等方法来确定。

Cosa=Smax/L (1) a=arccos (Smax/L) (2) 公式中：a：最大水平距离吊装条件下的吊装角度，Smax：最大水平距离，通过容器重量和最大水平距离初步选定吊车，测量出吊车的臂长L，通过计算公式式(2)计算出最大水平距离吊装条件下的吊装角度a，根据a、Smax对照初选出来吊车的机械性能表，核对吊车载荷重量口，当吊车起重性能表上的起重量g<载荷重量Q的时候必须重新对吊车进行选择，直到得到Q≥g的时候为止，用这种方法可以计算出吊车的吨位。

2.通过最大起吊高度的计算。

在实际的应用中，要受到现场环境的影响，往往吊车的最大吊装高度会受到限制，臂杆与水平面成一定角度时，才会得到吊车的最大吊装高度，当满足吊装水平距离时，吊钩能达到的最大高度，可得以下公式：Hmax=H1+H2 (3) Hl=Lsina (4)a=arcsin(H1／L) ．(5) S=Lcosa (6) 公式中：Hmax：为最大起吊高度；H1：吊车臂杆滑轮组定滑轮至吊臂下轴的距离；H2：为吊臂下轴至地面的距离；L:吊臂长度；a:：为吊装角度；S：水平吊装距离。

当最大吊装高度受到限制的时侯，Hmax是个已知量。

初步选定吊车，L 也为已知量，通过公式(3)一(6)，可得出出吊装角度a和水平距离S，根据a、S对照初选吊车的机械性能表，核对吊车载荷重量g，当起重量q<载荷重量Q的时候，重选吊车，直到Q≥g的时候为止，用这种方法同样可以计算出吊车的吨位。

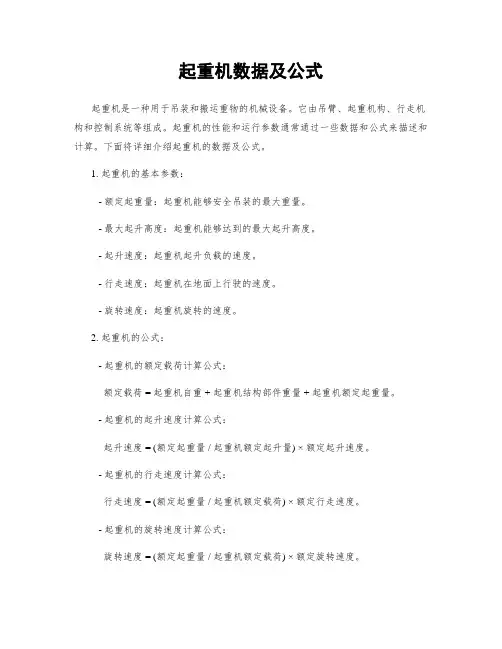

起重机数据及公式起重机是一种用于吊装和搬运重物的机械设备。

它由吊臂、起重机构、行走机构和控制系统等组成。

起重机的性能和运行参数通常通过一些数据和公式来描述和计算。

下面将详细介绍起重机的数据及公式。

1. 起重机的基本参数：- 额定起重量：起重机能够安全吊装的最大重量。

- 最大起升高度：起重机能够达到的最大起升高度。

- 起升速度：起重机起升负载的速度。

- 行走速度：起重机在地面上行驶的速度。

- 旋转速度：起重机旋转的速度。

2. 起重机的公式：- 起重机的额定载荷计算公式：额定载荷 = 起重机自重 + 起重机结构部件重量 + 起重机额定起重量。

- 起重机的起升速度计算公式：起升速度 = (额定起重量 / 起重机额定起升量) ×额定起升速度。

- 起重机的行走速度计算公式：行走速度 = (额定起重量 / 起重机额定载荷) ×额定行走速度。

- 起重机的旋转速度计算公式：旋转速度 = (额定起重量 / 起重机额定载荷) ×额定旋转速度。

3. 起重机的数据采集与监测：- 起重机的载荷传感器：用于测量起重机吊钩上的载荷重量。

- 起重机的倾斜传感器：用于监测起重机是否倾斜。

- 起重机的高度传感器：用于测量起重机的高度。

- 起重机的速度传感器：用于测量起重机的速度。

4. 起重机的安全控制：- 起重机的重量限制器：用于监测起重机的载荷，当超过额定载荷时发出警报或停止操作。

- 起重机的高度限制器：用于监测起重机的高度，当超过最大起升高度时发出警报或停止操作。

- 起重机的速度限制器：用于监测起重机的速度，当超过额定速度时发出警报或停止操作。

5. 起重机的维护与保养：- 定期检查起重机的结构和关键部件是否有损坏或磨损。

- 检查起重机的润滑系统，确保润滑油的充足和正常工作。

- 清洁起重机的外表和内部，防止灰尘和杂物对起重机的影响。

以上是关于起重机数据及公式的详细介绍。

起重机的数据和公式可以帮助工程师和操作人员计算起重机的性能和运行参数，从而确保起重机的安全和高效运行。

起重机数据及公式起重机是一种用于吊装和搬运重物的机械设备，广泛应用于工业、建筑和物流等领域。

起重机的设计和操作需要依据一定的数据和公式进行计算和规划，以确保工作的安全和高效。

本文将介绍起重机数据及公式的相关内容，以帮助读者更好地了解和应用起重机。

一、起重机基本数据1.1 起重机额定起重量：指起重机在设计和制造过程中确定的最大起重量，也是起重机的最大工作负荷。

1.2 起重机工作半径：指起重机吊臂中心轴线到吊钩中心轴线的水平距离，也是起重机工作范围的一个重要参数。

1.3 起重机起升高度：指起重机能够垂直起升的最大高度，通常由起重机的主起升机构决定。

二、起重机稳定性计算2.1 起重机重心计算：起重机的重心位置对于保证其稳定性至关重要，需要考虑各部件的重量和位置，并进行合理的计算和调整。

2.2 起重机支撑面积计算：起重机的支撑面积也是保证其稳定性的关键因素，需要根据起重机的结构和工作条件进行计算和评估。

2.3 起重机倾覆力矩计算：起重机在工作中可能受到倾覆力矩的作用，需要通过计算和分析，确定起重机的抗倾覆能力是否满足要求。

三、起重机起重力矩计算3.1 起重机起重力矩定义：起重力矩是指起重机在吊装过程中产生的力矩，需要考虑起重物体的重量、距离和角度等因素。

3.2 起重机起重力矩计算公式：根据起重机的结构和工作条件，可以通过一定的公式计算起重力矩，进而确定起重机的吊装能力。

3.3 起重机起重力矩计算实例：通过实际案例，展示起重机起重力矩的计算过程和方法，帮助读者更好地理解和应用。

四、起重机工作循环计算4.1 起重机工作循环定义：起重机的工作循环是指起重机在一定时间内的工作状态和工作时间比例，需要根据实际情况进行合理的计算和评估。

4.2 起重机工作循环分类：起重机的工作循环可以根据工作时间和载荷大小等因素进行分类，不同的工作循环对起重机的使用寿命和安全性有着重要影响。

4.3 起重机工作循环计算方法：通过对起重机的使用情况和工作时间进行统计和分析，可以采用一定的方法计算起重机的工作循环，为起重机的维护和管理提供依据。
