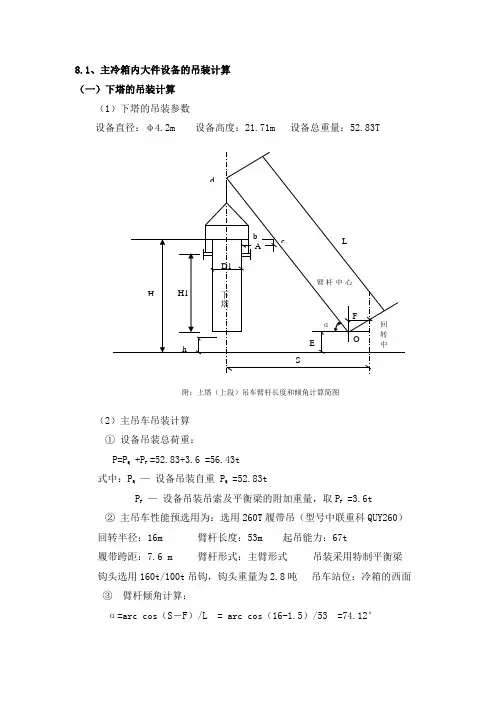

8.1、主冷箱内大件设备的吊装计算
(一)下塔的吊装计算
(1)下塔的吊装参数
设备直径:φ4.2m 设备高度:21.71m 设备总重量:52.83T
(2)主吊车吊装计算
① 设备吊装总荷重:
P=PQ +PF =52.83+3.6 =56.43t
式中:PQ — 设备吊装自重 PQ =52.83t
PF — 设备吊装吊索及平衡梁的附加重量,取PF =3.6t
② 主吊车性能预选用为:选用260T履带吊(型号中联重科QUY260)
回转半径:16m 臂杆长度:53m 起吊能力:67t
履带跨距:7.6 m 臂杆形式:主臂形式 吊装采用特制平衡梁
钩头选用160t/100t吊钩,钩头重量为2.8吨 吊车站位:冷箱的西面
③ 臂杆倾角计算:
α=arc cos(S-F)/L = arc cos(16-1.5)/53 =74.12°
H A
D1
h b c
F
O E α 回
转
中
心 臂杆中心L d
S
附:上塔(上段)吊车臂杆长度和倾角计算简图 H1
下塔 式中:S — 吊车回转半径:选S=16m
F — 臂杆底铰至回转中心的距离,F=1.5m
L — 吊车臂杆长度,选L=53m
④ 净空距离A的计算:
A=Lcosα-(H-E)ctgα-D/2
=53cos74.12°-(36.5-2) ctg74.12°-5/2
=2.1m
式中:H — 设备吊装时距臂杆最近的最高点b至地面的高度,选H=36.5m
E — 臂杆底铰至地面的高度,E=2m
D — 设备直径:D=4.2m,取D=5 m
以上计算说明所选的吊车性能能满足吊装需求
⑤ 主吊车吊装能力选用校核:
吊装总荷重/起吊能力=P/Q=56.43/67=84.22%
经过校核,选用的主吊车能够满足吊装要求。
.
. 8.1、主冷箱内大件设备的吊装计算
(一)下塔的吊装计算
(1)下塔的吊装参数
设备直径:φ4.2m 设备高度:21.71m 设备总重量:52.83T
(2)主吊车吊装计算
① 设备吊装总荷重:
P=PQ +PF =52.83+3.6 =56.43t
式中:PQ — 设备吊装自重 PQ =52.83t
PF — 设备吊装吊索及平衡梁的附加重量,取PF =3.6t
② 主吊车性能预选用为:选用260T履带吊(型号中联重科QUY260)
回转半径:16m 臂杆长度:53m 起吊能力:67t
履带跨距:7.6 m 臂杆形式:主臂形式 吊装采用特制平衡梁
钩头选用160t/100t吊钩,钩头重量为2.8吨 吊车站位:冷箱的西面
③ 臂杆倾角计算:
α=arc cos(S-F)/L = arc cos(16-1.5)/53 =74.12°
H A
D1
h b c
F
O E α 回
转
中
心 臂杆中心L d
S
附:上塔(上段)吊车臂杆长度和倾角计算简图 H1
下塔 .
. 式中:S — 吊车回转半径:选S=16m
F — 臂杆底铰至回转中心的距离,F=1.5m
L — 吊车臂杆长度,选L=53m
④ 净空距离A的计算:
A=Lcosα-(H-E)ctgα-D/2
=53cos74.12°-(36.5-2) ctg74.12°-5/2
=2.1m
式中:H — 设备吊装时距臂杆最近的最高点b至地面的高度,选H=36.5m
E — 臂杆底铰至地面的高度,E=2m
D — 设备直径:D=4.2m,取D=5 m
以上计算说明所选的吊车性能能满足吊装需求
⑤ 主吊车吊装能力选用校核:
吊装总荷重/起吊能力=P/Q=56.43/67=84.22%
经过校核,选用的主吊车能够满足吊装要求。
.
. 8.1、主冷箱内大件设备的吊装计算
(一)下塔的吊装计算
(1)下塔的吊装参数
设备直径:φ4.2m 设备高度:21.71m 设备总重量:52.83T
(2)主吊车吊装计算
① 设备吊装总荷重:
P=PQ +PF =52.83+3.6 =56.43t
式中:PQ — 设备吊装自重 PQ =52.83t
PF — 设备吊装吊索及平衡梁的附加重量,取PF =3.6t
② 主吊车性能预选用为:选用260T履带吊(型号中联重科QUY260)
回转半径:16m 臂杆长度:53m 起吊能力:67t
履带跨距:7.6 m 臂杆形式:主臂形式 吊装采用特制平衡梁
钩头选用160t/100t吊钩,钩头重量为2.8吨 吊车站位:冷箱的西面
③ 臂杆倾角计算:
α=arc cos(S-F)/L = arc cos(16-1.5)/53 =74.12°
H A
D1
h b c
F
O E α 回
转
中
心 臂杆中心L d
S
附:上塔(上段)吊车臂杆长度和倾角计算简图 H1
下塔 .
. 式中:S — 吊车回转半径:选S=16m
F — 臂杆底铰至回转中心的距离,F=1.5m
L — 吊车臂杆长度,选L=53m
④ 净空距离A的计算:
A=Lcosα-(H-E)ctgα-D/2
=53cos74.12°-(36.5-2) ctg74.12°-5/2
=2.1m
式中:H — 设备吊装时距臂杆最近的最高点b至地面的高度,选H=36.5m
E — 臂杆底铰至地面的高度,E=2m
D — 设备直径:D=4.2m,取D=5 m
以上计算说明所选的吊车性能能满足吊装需求
⑤ 主吊车吊装能力选用校核:
吊装总荷重/起吊能力=P/Q=56.43/67=84.22%
经过校核,选用的主吊车能够满足吊装要求。
(1) 构件吊装要求
1) 起重量
起重机的起重量必须大于或等于所安装构件的重量与索具重量之和,即
式中 Q—— 起重机的起重量,kN;
Q1—— 构件的重量,kN;
Q2—— 索具的重量(包括临时加固件重量),kN。
2) 起重高度
起重机的起重高度必须满足所吊装的构件的安装高度要求,即
式中 H—— 起重机的起重高度(从停机面算起至吊钩),m;
h1 —— 安装支座顶面高度(从停机面算起),m;
h2 —— 安装间隙,视具体情况而定,但不小于0.3m;
h3 —— 绑扎点至起吊后构件底面的距离,m;
h4 —— 索具高度(从绑扎点到吊钩中心距离),m。
3) 起重半径
① 当起重机可以不受限制地开到吊装位置附近时,对起重机的起重半径没有要求。
② 对起重机的起重半径有要求的情况有:起重机需要跨越地面上某些障碍物吊装构件时,如跨过地面上已预制好或就位好的屋架吊装吊车梁时;吊柱子等构件时,开行路线已定的情况下;吊装屋架等构件时,开行路线及构件就位位置已定的情况下。 R=F+Lcosa
H=E+Lsina-d0
4) 最小臂长
下述情况下对起重机的臂长有最小臂长的要求:吊装平面尺寸较大的构件时,应使构件不与起重臂相碰撞(如吊屋面板);跨越较高的障碍物吊装构件时,应使起重臂不碰到障碍物,如跨过已安装好的屋架或天窗架,吊装屋面板、支撑等构件时,应使起重臂不碰到已安装好的结构。最小臂长要求实质是一定的起重高度下的起重半径要求。
由图(a)所示的几何关系,起重臂长L可表示为其仰角α的函数
(1)
(2)
式中 h—— 起重臂下铰点至吊装构件支座顶面的高度,h=h1-E,m;
h1 —— 支座高度,m;
