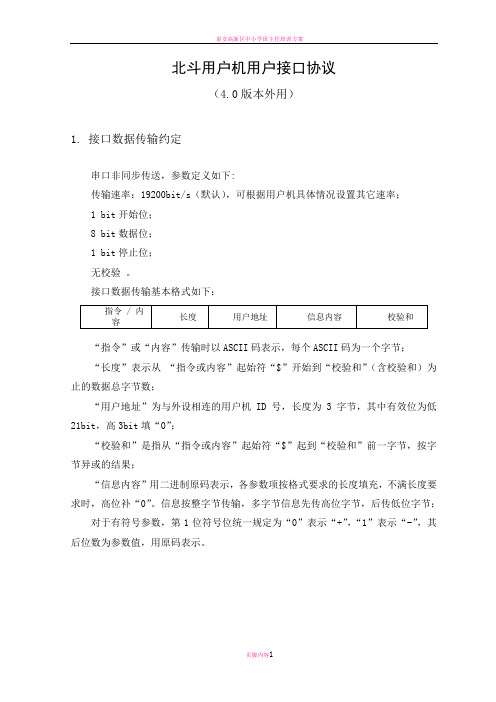

北斗用户机用户接口协议（4.0版本外用）1.接口数据传输约定串口非同步传送，参数定义如下:传输速率：19200bit/s（默认），可根据用户机具体情况设置其它速率；1 bit开始位；8 bit数据位；1 bit停止位；无校验。
接口数据传输基本格式如下：“指令”或“内容”传输时以ASCII码表示，每个ASCII码为一个字节；“长度”表示从“指令或内容”起始符“$”开始到“校验和”（含校验和）为止的数据总字节数；“用户地址”为与外设相连的用户机ID号，长度为3字节，其中有效位为低21bit，高3bit填“0”；“校验和”是指从“指令或内容”起始符“$”起到“校验和”前一字节，按字节异或的结果；“信息内容”用二进制原码表示，各参数项按格式要求的长度填充，不满长度要求时，高位补“0”。
信息按整字节传输，多字节信息先传高位字节，后传低位字节；对于有符号参数，第1位符号位统一规定为“0”表示“+”，“1”表示“-”，其后位数为参数值，用原码表示。
2.接口数据传输协议4.1 外设至用户机信息传输格式4.2 外设至用户机信息传输格式说明4.2.1 定位申请（$DWSQ）定位信息类别：“普通”表示用户所在位置的大地高程数据＜16300米或天线高＜400米，“高空”表示用户所在位置的大地高程数据≥16300米或天线高≥400米；当“测高方式”为“00”时，“高程数据和天线高”参数单位1米。
对于普通用户，该参数高16bit（第1位为符号位）为天线所在点的大地高程数据，低16bit为天线高（填全“0”）；对于高空用户，该参数为为天线所在点的大地高程数据，是无符号数；当“测高方式”为“01”时，对于普通用户，“高程数据和天线高”参数高16bit 填全“0”，低16bit填天线距离地面的高度，单位为0.1米；对于高空用户，该参数填天线距离地面的高度，单位为0.5米；当“测高方式”为“10”时，对于普通用户，“高程数据和天线高”参数高16bit 填全“0”，低16bit填天线距离地面的高度，单位为0.1米；对于高空用户，该参数填天线距离地面的高度，单位为0.5米；当“测高方式”为“11”时，对于普通用户，“高程数据和天线高”参数低16bit 填天线距离用户机中气压仪的高度，单位为0.1米，高16bit填用户机中气压仪所处位置的概略正常高，其中第1位为符号位，单位1米；对于高空用户，“高程数据和天线高”参数填用户机中气压仪所处位置的概略正常高，单位1米。
北斗卫星导航系统用户终端通用数据接口（预）目录1 范围 (2)2 规范性引用文件 (2)3 要求 (2)3.1 硬件 (2)3.1.1 概述 (2)3.1.2 互连线 (2)3.1.3 连接器 (3)3.1.4 发送器和接收器 (3)3.2 数据传送 (3)3.3 数据格式协议 (3)3.3.1 字符 (3)3.3.2 字段 (5)3.3.3 语句 (13)3.3.4 错误检测和处理 (16)3.4 数据内容 (17)3.4.1 字符定义 (17)3.4.2 RNSS语句格式 (17)3.4.3 RDSS语句格式 (45)3.4.4 专用语句 (61)3.4.5 特殊语句格式 (72)1 范围本要求规定了北斗卫星导航系统与终端之间的数据接口相关要求。
本要求适用于北斗卫星导航系统与应用研究。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 6107—2000 使用串行二进制数据交换的数据终端设备和数据电路终接设备之间的接口GB/T 11014—1989 平衡电压数字接口电路的电气特性3 要求3.1 硬件3.1.1 概述北斗终端应可以通过一根连接线缆并入连接多个接收器。
接收器的数目取决于发送器的输出驱动能力、终端的输入驱动要求和是否使用终端电阻器。
3.1.2 互连线互连线可以通过一根屏蔽双绞线外加一根使装置共地的接地保护线互连。
应对屏蔽双绞线增加一根单线使装置共地的接地保护连线。
应对屏蔽双绞线增加一根单线或利用双层屏蔽绝缘电缆线的内绝缘层。
3.1.3 连接器终端中尽量选用通用连接器。
3.1.4 发送器和接收器发送器和接收器电信号特性应符合GB/T 6107—2000中第2章和GB/T 11014—1989中第4章的要求。
3.2 数据传送数据以串行异步方式传送。
第一位为起始位，其后是数据位。
北斗用户机用户接口协议（4.0版本外用）1.接口数据传输约定串口非同步传送，参数定义如下:传输速率：19200bit/s（默认），可根据用户机具体情况设置其它速率；1 bit开始位；8 bit数据位；1 bit停止位；无校验。
接口数据传输基本格式如下：“指令”或“内容”传输时以ASCII码表示，每个ASCII码为一个字节；“长度”表示从“指令或内容”起始符“$”开始到“校验和”（含校验和）为止的数据总字节数；“用户地址”为与外设相连的用户机ID号，长度为3字节，其中有效位为低21bit，高3bit填“0”；“校验和”是指从“指令或内容”起始符“$”起到“校验和”前一字节，按字节异或的结果；“信息内容”用二进制原码表示，各参数项按格式要求的长度填充，不满长度要求时，高位补“0”。
信息按整字节传输，多字节信息先传高位字节，后传低位字节；对于有符号参数，第1位符号位统一规定为“0”表示“+”，“1”表示“-”，其后位数为参数值，用原码表示。
2.接口数据传输协议4.1 外设至用户机信息传输格式4.2 外设至用户机信息传输格式说明4.2.1 定位申请（$DWSQ）定位信息类别：“普通”表示用户所在位置的大地高程数据＜16300米或天线高＜400米，“高空”表示用户所在位置的大地高程数据≥16300米或天线高≥400米；当“测高方式”为“00”时，“高程数据和天线高”参数单位1米。
对于普通用户，该参数高16bit（第1位为符号位）为天线所在点的大地高程数据，低16bit为天线高（填全“0”）；对于高空用户，该参数为为天线所在点的大地高程数据，是无符号数；当“测高方式”为“01”时，对于普通用户，“高程数据和天线高”参数高16bit 填全“0”，低16bit填天线距离地面的高度，单位为0.1米；对于高空用户，该参数填天线距离地面的高度，单位为0.5米；当“测高方式”为“10”时，对于普通用户，“高程数据和天线高”参数高16bit 填全“0”，低16bit填天线距离地面的高度，单位为0.1米；对于高空用户，该参数填天线距离地面的高度，单位为0.5米；当“测高方式”为“11”时，对于普通用户，“高程数据和天线高”参数低16bit 填天线距离用户机中气压仪的高度，单位为0.1米，高16bit填用户机中气压仪所处位置的概略正常高，其中第1位为符号位，单位1米；对于高空用户，“高程数据和天线高”参数填用户机中气压仪所处位置的概略正常高，单位1米。
GPS/北斗定位模块说明书GPS/北斗定位模块使用说明书V2.4济南智泽贸易有限公司目录1.产品介绍 (1)1.1.产品概述 (1)1.2.产品特点 (1)1.3.技术指标 (1)1.4.产品尺寸 (1)1.5.硬件接口 (2)2.通信协议 (3)2.1.通信协议 (3)2.2.寄存器定义 (4)3.协议详解 (6)3.1.读保持寄存器 (6)3.2.读取版本号 (6)3.3.读取设备地址 (7)3.4.读取设备波特率 (7)3.5.读取奇偶校验位 (7)3.6.读取定位数据（RMC） (8)3.7.定位数据（RMC）解析 (8)3.8.修改设备地址（广播） (9)3.9.修改波特率 (9)3.10.修改奇偶校验位 (9)4.保修期限 (10)5.技术支持 (10)6.联系方式 (10)7.免责声明 (10)1.产品介绍1.1.产品概述GPS/北斗定位模块，是一款具有GPS定位和北斗定位的双模定位终端，可以快速、精确定位位置。
定位模块内含双模定位芯片，快速定位位置，并且将定位信息以RS485接口和Modbus协议的方式提供给用户使用，串口波特率最高可达115200bps，可以通过PC机设置软件或串口命令轻松控制，使用方便快捷。
1.2.产品特点⏹同时支持GPS定位和北斗定位⏹串口波特率自定义，支持2400～115200bps⏹串口支持全双工和半双工串口通讯，支持RS485收发自动切换⏹模块串口波特率等参数可通过PC机或串口命令配置⏹RS485带TVS、过流等保护⏹提供天线状态诊断，提供天线开路、短路等状态信息1.3.技术指标环境参数⏹工作温度：-40℃~80℃⏹工作湿度：5%~95%RH，无凝露供电⏹工作电压：DC5~28V⏹功耗：≤0.3W定位精度⏹出色的定位功能，支持BDS/GPS/GLONASS卫星导航系统的单系统定位，以及任意组合的多系统联合定位⏹冷启动捕获灵敏度：-148dBm跟踪灵敏度：-162dBm⏹定位精度：2.5米（CEP50）⏹内置天线检测及天线短路保护功能1.4.产品尺寸产品尺寸长x宽x高为：95mm x50mm x30mm，其中95mm包含长度80mm和两个安装孔15m图1-1产品尺寸1.5.硬件接口图1-2硬件接口硬件接口定义见表1-2硬件接口定义。

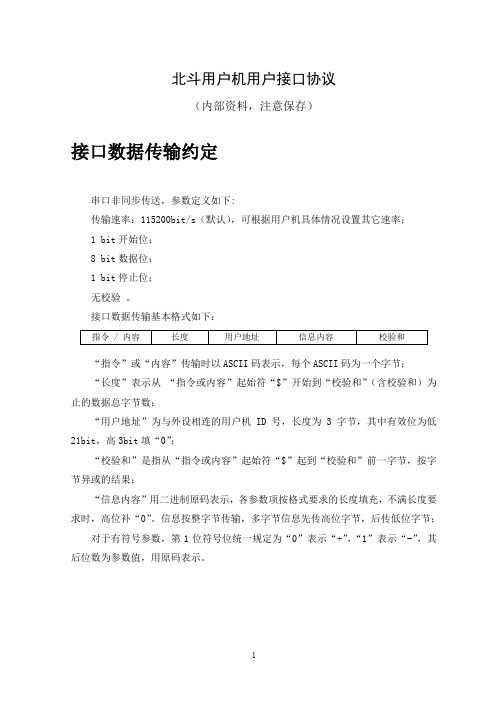

北斗用户机用户接口协议（内部资料，注意保存）接口数据传输约定串口非同步传送，参数定义如下:传输速率：115200bit/s（默认），可根据用户机具体情况设置其它速率；1 bit开始位；8 bit数据位；1 bit停止位；无校验。
接口数据传输基本格式如下：“指令”或“内容”传输时以ASCII码表示，每个ASCII码为一个字节；“长度”表示从“指令或内容”起始符“$”开始到“校验和”（含校验和）为止的数据总字节数；“用户地址”为与外设相连的用户机ID号，长度为3字节，其中有效位为低21bit，高3bit填“0”；“校验和”是指从“指令或内容”起始符“$”起到“校验和”前一字节，按字节异或的结果；“信息内容”用二进制原码表示，各参数项按格式要求的长度填充，不满长度要求时，高位补“0”。
信息按整字节传输，多字节信息先传高位字节，后传低位字节；对于有符号参数，第1位符号位统一规定为“0”表示“+”，“1”表示“-”，其后位数为参数值，用原码表示。
接口数据传输协议外设至用户机信息传输格式外设至用户机信息传输格式说明定位申请（$DWSQ）定位信息类别：“普通”表示用户所在位置的大地高程数据＜16300米或天线高＜400米，“高空”表示用户所在位置的大地高程数据≥16300米或天线高≥400米；当“测高方式”为“00”时，“高程数据和天线高”参数单位1米。
对于普通用户，该参数高16bit（第1位为符号位）为天线所在点的大地高程数据，低16bit为天线高（填全“0”）；对于高空用户，该参数为为天线所在点的大地高程数据，是无符号数；当“测高方式”为“01”时，对于普通用户，“高程数据和天线高”参数高16bit 填全“0”，低16bit填天线距离地面的高度，单位为0.1米；对于高空用户，该参数填天线距离地面的高度，单位为0.5米；当“测高方式”为“10”时，对于普通用户，“高程数据和天线高”参数高16bit 填全“0”，低16bit填天线距离地面的高度，单位为0.1米；对于高空用户，该参数填天线距离地面的高度，单位为0.5米；当“测高方式”为“11”时，对于普通用户，“高程数据和天线高”参数低16bit 填天线距离用户机中气压仪的高度，单位为0.1米，高16bit填用户机中气压仪所处位置的概略正常高，其中第1位为符号位，单位1米；对于高空用户，“高程数据和天线高”参数填用户机中气压仪所处位置的概略正常高，单位1米。
北斗三号区域短报文通信用户终端信息接口第2部分：通用数据接口1 范围本文件规定了北斗三号区域短报文用户终端与外部进行数据交换的物理接口和数据传输协议。
本文件适用于北斗三号区域短报文用户终端（以下简称短报文终端）的研制、测试、生产及应用。
2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 2312-1980 信息交换用汉字编码字符集基本集GB/T 6107-2000 使用串行二进制数据交换的数据终端设备和数据电路终接设备之间的接口GB/T 11014-1989 平衡电压数字接口电路的电气特性GB/T 39267 北斗卫星导航术语3 术语和定义GB/T 2312-1980、GB/T 39267界定的以及下列术语和定义适用于本文件。
3.1地址 address用于标识北斗三号短报文业务中交互个体身份的唯一编号，也称用户ID，包括点播ID、通播ID、组播ID、手机号等；地址分为内网地址和外网地址两部分。
3.2内网地址 intranet address用于标识北斗三号系统内部个体身份的唯一编号，也称用户ID，包括个人ID、通播ID、组播ID 等；内网地址长度为24bit，地址空间为1-16,777,215。
3.3外网地址 extranet address用于标识与北斗三号系统点播通信进行信息交互的外部用户的唯一编号，包括手机用户、微信用户、微博用户等；外网地址长度为48bit，地址空间为16,777,216-281,474,976,710,655。
3.4国标码 GB code/GB2312 code一般指中国于1980年发布的第一个汉字编码标准，全称为《GB2312-80 信息交换用汉字编码字符集·基本集》，简称GB2312，也称为汉字交换码，共收录6763个常用汉字和字符，每个汉字或字符以两个字节来表示，每个字节的最高位均为0，用于在计算机之间交换信息。
