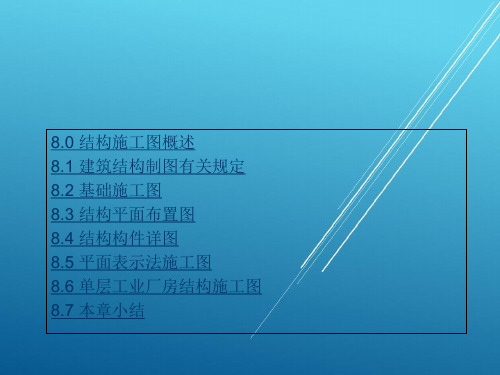

结构施工图(超级好)PPT课件目录•结构施工图概述•结构施工图绘制规范与标准•常见结构类型及其特点分析•结构施工图识读方法与技巧•结构施工图审查要点及注意事项•结构施工图在工程建设中作用和价值01结构施工图概述定义与作用定义结构施工图是表达房屋承重构件的布置、形状、大小、材料、构造及其相互关系的图样，是房屋结构施工的依据。
作用指导施工人员进行房屋结构施工，确保建筑物结构安全、稳定、经济、合理。
结构施工图与建筑设计关系01建筑设计为结构设计提供基础资料和设计要求，如建筑物的功能、造型、高度、层数、荷载等。
02结构设计根据建筑设计的要求进行结构选型、布置和计算，绘制结构施工图，为建筑施工提供准确的依据。
表明图纸的名称、比例，方便查找和阅读。
图名、比例图例、符号定位轴线用规定的图例、符号表示构件、配件、材料等的名称和规格。
确定建筑物主要承重构件（如墙、柱）位置的线，用细点划线表示。
03020101020304尺寸标注结构构件钢筋配置构造详图标注建筑物各部位的长、宽、高等尺寸，包括总尺寸、定位尺寸、细部尺寸等。
表示建筑物承重的主要构件，如梁、板、柱、墙等。
对重要部位或复杂节点进行详细表示的图样，包括大样图、剖面图等。
表示钢筋的规格、数量、间距等，用特定的图例表示。
02结构施工图绘制规范与标准图纸幅面图线字体比例绘制规范图线的宽度应根据图纸的类型和比例确定，一般分为粗实线、中实线、细实线、虚线等。
结构施工图的图纸幅面应符合国家制图标准，一般采用A0、A1、A2、A3、A4等五种规格。
结构施工图的比例应根据建筑物的实际情况和图纸的用途确定，一般采用1:50、1:100、1:200等比例。
图纸中的文字应采用仿宋体或长仿宋体，并采用国家公布的简化字。
材料符号构件代号钢筋表示方法符号表示方法钢筋、木材、混凝土等材料在结构施工图中都有特定的符号表示。
梁、板、柱、墙等构件在结构施工图中都有特定的代号表示。
钢筋的直径、间距、弯钩等都在结构施工图中详细表示。
