自动化系统安装

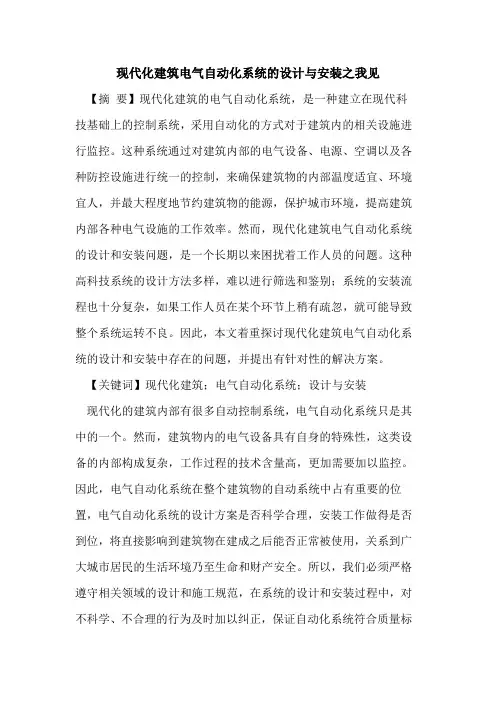

现代化建筑电气自动化系统的设计与安装之我见

【摘 要】现代化建筑的电气自动化系统，是一种建立在现代科技基础上的控制系统，采用自动化的方式对于建筑内的相关设施进行监控。这种系统通过对建筑内部的电气设备、电源、空调以及各种防控设施进行统一的控制，来确保建筑物的内部温度适宜、环境宜人，并最大程度地节约建筑物的能源，保护城市环境，提高建筑内部各种电气设施的工作效率。然而，现代化建筑电气自动化系统的设计和安装问题，是一个长期以来困扰着工作人员的问题。这种高科技系统的设计方法多样，难以进行筛选和鉴别；系统的安装流程也十分复杂，如果工作人员在某个环节上稍有疏忽，就可能导致整个系统运转不良。因此，本文着重探讨现代化建筑电气自动化系统的设计和安装中存在的问题，并提出有针对性的解决方案。

【关键词】现代化建筑；电气自动化系统；设计与安装

现代化的建筑内部有很多自动控制系统，电气自动化系统只是其中的一个。然而，建筑物内的电气设备具有自身的特殊性，这类设备的内部构成复杂，工作过程的技术含量高，更加需要加以监控。因此，电气自动化系统在整个建筑物的自动系统中占有重要的位置，电气自动化系统的设计方案是否科学合理，安装工作做得是否到位，将直接影响到建筑物在建成之后能否正常被使用，关系到广大城市居民的生活环境乃至生命和财产安全。所以，我们必须严格遵守相关领域的设计和施工规范，在系统的设计和安装过程中，对不科学、不合理的行为及时加以纠正，保证自动化系统符合质量标准。

一、现代化建筑的电气自动化系统的设计

现代化建筑的电气自动化系统，是现代建筑的智能化系统中的一部分，在整个建筑物中发挥着重要作用。这种自动化控制体系采用处理能力很强的小型处理设备，通过信息网络设备对建筑物内部的供暖供电设施、给水排水设施、防火防盗设施、照明配电设施、广播电视设施、通讯设施等进行随时随地的计量和全方位控制，确保这些设施的安全和正常工作，提高管理的实效性，为系统的稳定运行提供保障。同时，这种自动化系统也节约了一定的人财物资源，降低了电气设备的运行成本，并有利于人们随时了解设备的运行情况以及耗能情况等。

电气设备自动化系统的安装技术要求

【摘要】建筑自动化监控系统（BAS），实质上是一套中央监控系统，亦称为综合中央管理系统，现阶段已广泛应用于各类建筑领域，从而对建筑物内设备进行高效率管理与控制。本文重点对其安装技术进行概括分析。

【关键词】电气设备自动化系统；安装；综合布线；接地

现代化建筑物内机电设备种类繁多，技术性能复杂，维修服务保养项目不断增加，人工难以应付。因此，采用自动化监控系统技术及计算机管理已成为重要的管理手段。电气设备自动化系统将建筑设备管理与控制子系统（冷热源系统、送排风系统、照明系统、排污系统、电梯系统等）进行分散控制、集中监视、管理，实现一体化控制、监测和管理，大量节省人力、能源，降低设备故障率、提高运行效率、延长使用寿命，降低运营成本，提高建筑物总体运作管理水平。

一、中央控制室选址及室内设备安装

中央控制室应尽量靠近控制负荷中心，距离变电所、电梯机房等产生强电磁干扰的场所15m以上。室内控制台前应有1.5m的操作距离，控制台离墙布置时，台后应有1m以上检修距离，并注意避免阳光直射；当控制台横向排列总长超过7m时，应在两端各留大于1m的通道；中央控制室宜采用抗静电架空活动地板，高度不小于20m。

中央控制设备是以PC为核心，中央管理界面和图形显示为目标的设备。建筑设备自动化系统的主机、分站、网关、网络控制器安装施工时注意如下：（1）中央控制及网络通信设备应在中央控制室土建和装饰工程完工后安装。（2）设备及设备各构件间应连接紧密、牢固，安装用的紧固件应有防锈层。（3）设备在安装前应作检查，设备应符合相关规定。（4）有底座设备的底座尺寸应与设备相符。（5）设备底座安装时，其上表面应保持水平，水平方向倾斜度允许偏差为1mm/m。

远程处理机的安装要求：楼宇自动控制系统与各RPU之间的通信是透明的，可利用同一线路不同的RPU完成同一个控制系统。一般BAS系统大量监控的是空调机组，故将RPU布置在机房之中或附近，把空调机组控制系统使用后剩余的输入输出接口用于连接附近的水流量计、水位信号、照明控制等。为了日后的发展，RPU的接口宜多留出20%～30%。

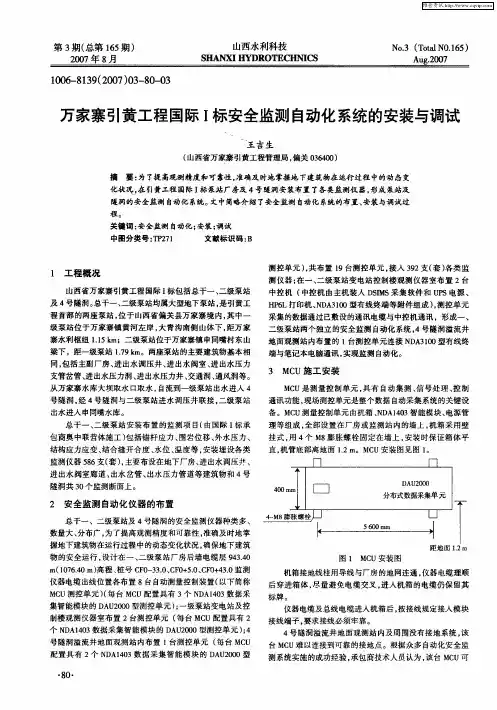

第３期（总第１６５期）　２００７年８月　山西水利科技　ＳＨＡＮⅪＩＩ］帆ＯＴＥＣＨＮＩＣＳ　Ｎｏ．３（ＴｏｔａｌＮＯ．１６５）　Ａｕｇ．２００７　１００６—８１３９（２ｏｏ７）Ｏ３—８Ｏ—Ｏ３　万家寨引黄工程国际Ｉ标安全监测自动化系统的安装与调试　王吉生　（山西省万家寨引黄工程管理局，偏关０３６４００）　摘要：为了提高观测精度和可靠性，准确及时地掌握地下建筑物在运行过程中的动态变　化状　，在引黄工程国际Ｉ标泵站厂房及４号隧洞安装布置了各类监测仪器，形成泵站及　隧洞的安全监测自动化系统。文中简略介绍了安全监测自动化系统的布置、安装与调试过　程。　关键词：安全监测自动化；安装；调试　中图分类号：　７ｌ　文献标识码：Ｂ　１工程概况　山西省万家寨引黄工程国际Ｉ标包括总干一、二级泵站　及４号隧洞。总干一、二级泵站均属大型地下泵站，是引黄工　程首部的两座泵站，位于山西省偏关县万家寨境内，其中一　级泵站位于万家寨镇黄河左岸，大青沟南侧山体下，距万家　寨水利枢纽１．１５　ｋｍ；二级泵站位于万家寨镇申同嘴村东山　梁下，距一级泵站１．７９　ｋｍ。两座泵站的主要建筑物基本相　同，包括主副厂房、进出水调压井、进出水阀室、进出水压力　支管岔管、进出水压力洞、进出水压力井、交通洞、通风洞等。　从万家寨水库大坝取水口取水，自流到一级泵站出水进入４　号隧洞，经４号隧洞与二级泵站进水调压井联接，二级泵站　出水进入申同嘴水库。　总干一、二级泵站安装布置的监测项目（由国际Ｉ标承　包商奥中联营体施工）包括锚杆应力、围岩位移、外水压力、　结构应力应变、结合缝开合度、水位、温度等。安装埋设各类　监测仪器５８６支（套），主要布设在地下厂房、进出水调压井、　进出水阀室廊道、出水岔管、出水压力管道等建筑物和４号　隧洞共３０个监测断面上。　２安全监测自动化仪器的布置　总干一、二级泵站及４号隧洞的安全监测仪器种类多、　数量大、分布广，为了提高观测精度和可靠性，准确及时地掌　握地下建筑物在运行过程中的动态变化状况，确保地下建筑　物的安全运行，设计在一、二级泵站厂房后墙电缆层９４３．４０　ｍ（１０７６．４０　ｍ）高程、桩号ＣＦ０—３３．０、ＣＦ０＋５．０、ＣＦ０＋４３．０监测　仪器电缆出线位置各布置８台自动测量控制装置（以下简称　ＭＣＵ测控单元）（每台ＭＣＵ配置具有３个ＮＤＡ１４０３数据采　集智能模块的ＤＡＵ２０００型测控单元）；一级泵站变电站及控　制楼观测仪器室布置２台测控单元（每台ＭＣＵ配置具有２　个ＮＤＡ１４０３数据采集智能模块的ＤＡＵ２０００型测控单元）；４　号隧洞溢流井地面观测站内布置１台测控单元（每台ＭＣＵ　配置具有２个ＮＤＡ１４０３数据采集智能模块的ＤＡＵ２０００型　・８Ｏ・　测控单元），共布置ｌ９台测控单元，接人３９２支（套）各类监　测仪器；在一、二级泵站变电站控制楼观测仪器室布置２台　中控机（中控机由主机装入ＤＳ１ＭＳ采集软件和ｕＰＳ电源、　ＨＰ６Ｌ打印机、ＮＤＡ３１００型有线终端等附件组成），测控单元　采集的数据通过已敷设的通讯电缆与中控机通讯，形成一、　二级泵站两个独立的安全监测自动化系统，４号隧洞溢流井　地面观测站内布置的ｌ台测控单元连接ＮＤＡ３１００型有线终　端与笔记本电脑通讯，实现监测自动化。　３　ＭＣＵ施工安装　ＭＣＵ是测量控制单元，具有自动集测、信号处理、控制　通讯功能，现场测控单元是整个数据自动采集系统的关键设　备。ＭＣＵ测量控制单元由机箱、ＮＤＡ１４０３智能模块、电源管　理等组成，全部设置在厂房或监测站内的墙上，机箱采用壁　挂式，用４个Ｍ８膨胀螺栓固定在墙上，安装时保证箱体平　直，机管底部离地面１．２　ｍ。ＭＣＵ安装图见图１。　距地面１．２　ｍ　图ｌ　ＭＣＵ安装图　机箱接地线柱用导线与厂房的地网连通，仪器电缆理顺　后穿进箱体，尽量避免电缆交叉，进入机箱的电缆仍保留其　标牌。　仪器电缆及总线电缆进入机箱后，按接线规定接人模块　接线端子，要求接线必须牢靠。　４号隧洞溢流井地面观测站内及周围没有接地系统，该　台ＭＣＵ难以连接到可靠的接地点。根据众多自动化安全监　测系统实施的成功经验，

胶圈自动化安装方法

引言

胶圈是一种常用于工业领域的密封圈，广泛应用于机械设备、汽车、航空航天等领域。传统的胶圈安装通常需要手工操作，费时费力且容易造成质量问题。为了提高生产效率和产品质量，胶圈自动化安装方法应运而生。本文将介绍一种基于自动化技术的胶圈安装方法，以便读者了解并应用于实际生产中。

胶圈自动化安装方法

1. 设计胶圈自动化安装系统

胶圈自动化安装系统的设计是实现胶圈自动化安装的关键。该系统应包括胶圈供给装置、胶圈定位装置、胶圈安装装置和控制系统等组成部分。胶圈供给装置用于将胶圈按照一定的间隔和位置提供给安装装置，胶圈定位装置用于保证胶圈的位置准确，胶圈安装装置用于将胶圈安装在相应的零部件上，控制系统则用于对整个系统进行控制和监测。

2. 胶圈自动化安装流程

胶圈自动化安装流程包括胶圈供给、定位、安装和检测等步骤。具体流程如下：

步骤一：胶圈供给

胶圈供给装置将胶圈按照一定的间隔和位置提供给安装装置。供给装置可以采用传送带、振动盘等形式，通过电机驱动或气动装置将胶圈输送到下一个工位。

步骤二：胶圈定位

胶圈定位装置用于保证胶圈的位置准确。可以使用传感器检测胶圈的位置，并通过定位装置将胶圈放置到正确的位置上。定位装置可以是机械手臂、夹具等。

步骤三：胶圈安装 胶圈安装装置用于将胶圈安装在相应的零部件上。可以使用机械手臂、压力装置等将胶圈按照设定的力度和位置安装到零部件上。安装过程中可以通过传感器检测安装的质量和位置精度，确保安装准确。

步骤四：检测

安装完成后，可以使用检测装置对胶圈安装的质量进行检测。检测装置可以采用视觉系统、传感器等，对安装的胶圈进行外观检查、尺寸测量等，以确保安装质量达到要求。

3. 控制系统

胶圈自动化安装系统需配备一个完善的控制系统，用于对整个系统进行控制和监测。控制系统可以采用PLC（可编程逻辑控制器）、SCADA（监控与数据采集系统）等方式实现。通过控制系统，可以实现胶圈自动化安装流程的自动化控制、数据采集和故障诊断等功能。
