CAD转换问题及解决办法

CAD转shp文件方法(2009-10-24 09:03:10)转载标签： cadshp杂谈 分类： GIS二次开发

CAD转shp经常出现的问题是丢失属性数据，利用以下方法可以解决丢属性的问题：

① 把CAD存放目录和文件名全部改成英文，并且注意不能出现如："-"、"/"等特俗字符，否则不能生成shp文件或者丢失属性数据；

② 打开ArcMap—ArcToolbox—Conversion Tools—To Shapefile 弹出对话框操作即可。

CAD中DWG格式转换成SHP文件的方法默认分类 2009-05-13 08:18:58 阅读1069 评论1

字号：大中小 订阅 .

1.先转换为dxf格式，再用国产软件中地MapGIS，转为WT文件（MapGIS点文件）再注记转属性，再用MapGIS转为shp的点文件，文字在点文件属性中。在MAPGIS里，“文件转换”菜单中有个“选择”菜单，里面有个“压缩存盘”的功能。把MAPGIS数据导进去后用数据压缩保存数据，然后再输出SHP就基本不丢失数据了。

2.ArcGIS9.2集成了FME, 集成在arctoolbox中的数据交互模块（Data Interoperability

Tools）中 , 转换后可能坐标系不正确。

3.用工具FME2008版,设置源的坐标系为Unknown,然后设置目标的坐标系，转换后坐标还是原来的坐标.

4.首先将CAD数据的dwg格式保存为dxf格式，（mapgis-文件转换-输入DXF-输出SHP）用MapInfo Professional把dxf转成tab文件，然后利用MapInfo的通用转换器将tab文件转换成shape文件，其中注记无法转换,而且转换时要注意坐标系是否正确.

5.把dwg另存为dxf，直接在arccatalog中直接点击右键export为shp。

CAD文件的版本兼容性问题及解决方案

随着计算机辅助设计（Computer Aided Design，CAD）在各个行业的广泛应用，CAD文件的版本兼容性问题成为制约设计工作的一大瓶颈。在不同版本的CAD软件之间，存在着文件格式的差异和兼容性的难题。本文将探讨CAD文件的版本兼容性问题，并提供一些解决方案来解决这一问题。

一、CAD文件版本兼容性问题的存在

由于各个CAD软件供应商在不同的时间和条件下开发了不同的CAD软件版本，因此不同版本的CAD软件在文件格式和功能方面存在着一定的差异。这就使得CAD文件在不同版本的软件之间的兼容性问题成为一个烦扰设计人员的难题。

首先，不同版本的CAD软件对于文件格式的解析和识别存在差异。一个CAD文件可能在旧版本的软件中无法正确打开，或者在新版本的软件中无法完全兼容，导致文件的显示效果不准确或功能无法实现。其次，不同版本的CAD软件在功能上也存在差异，导致文件在不同版本的软件中无法完全复原或者无法使用某些新功能。这就给设计人员在不同版本的软件之间的文件传输和共享带来了很大的困扰。

二、CAD文件版本兼容性问题的解决方案

为了解决CAD文件版本兼容性问题，设计人员可以尝试以下几种解决方案： 1. 使用通用格式：在CAD软件中，通用的文件格式如DXF（Drawing Exchange Format）和DWG（Drawing）都具有较好的兼容性。设计人员可以将CAD文件保存为这些通用格式，以确保文件在不同版本的CAD软件中能够被正确打开和编辑。

2. 导出为较旧的版本：在进行文件传输或共享时，如果对方使用的是较旧的CAD软件版本，设计人员可以选择将CAD文件导出为对方所使用的旧版本。尽管这种方法可能导致一些新功能的丧失，但仍能够保证文件在旧版本软件中的正常显示和编辑。

3. 使用插件或工具：有些CAD软件供应商会提供相应的插件或工具，用于解决CAD文件版本兼容性问题。设计人员可以尝试安装和使用这些插件或工具，以便在不同版本的CAD软件之间进行文件的转换和兼容。

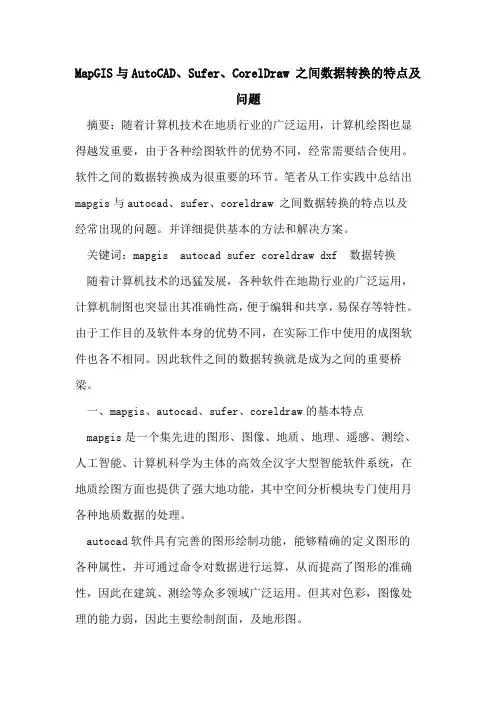

MapGIS与AutoCAD、Sufer、CorelDraw 之间数据转换的特点及问题

摘要：随着计算机技术在地质行业的广泛运用，计算机绘图也显得越发重要，由于各种绘图软件的优势不同，经常需要结合使用。软件之间的数据转换成为很重要的环节。笔者从工作实践中总结出mapgis与autocad、sufer、coreldraw 之间数据转换的特点以及经常出现的问题。并详细提供基本的方法和解决方案。

关键词：mapgis autocad sufer coreldraw dxf 数据转换

随着计算机技术的迅猛发展，各种软件在地勘行业的广泛运用，计算机制图也突显出其准确性高，便于编辑和共享，易保存等特性。由于工作目的及软件本身的优势不同，在实际工作中使用的成图软件也各不相同。因此软件之间的数据转换就是成为之间的重要桥梁。

一、mapgis、autocad、sufer、coreldraw的基本特点

mapgis是一个集先进的图形、图像、地质、地理、遥感、测绘、人工智能、计算机科学为主体的高效全汉字大型智能软件系统，在地质绘图方面也提供了强大地功能，其中空间分析模块专门使用月各种地质数据的处理。

autocad软件具有完善的图形绘制功能，能够精确的定义图形的各种属性，并可通过命令对数据进行运算，从而提高了图形的准确性，因此在建筑、测绘等众多领域广泛运用。但其对色彩，图像处理的能力弱，因此主要绘制剖面，及地形图。 sufer软件是美国golden software公司研发的图形处理软件，其中荣容纳了许多数学算法，如方向导数、梯度算子、地形建模、博里叶分析等，用以对网格数据进行运算和分析，从而达到突出某些有用信息的目的。因此在物探（重力、航磁）、化探的数据图件的处理上有极高的优势

coreldraw是一款重要的平面设计软件，对色彩，图形处理能强，能够实现一特殊的艺术效果，图形分辨率高，空间占用大，因此常常用来处理图幅较小，线条简单图件，（如报告论文插图）

最近用户老是反映有一些CAD图导入软件时有问题，针对此问题，现将目前反馈的一些不能导入问题及解决方法整理一下，供大家参考，如以后还有其它类问题请大家及时反馈。

导入CAD图常见问题及解决方法

一、 CAD图导入软件后，有部分图元丢失

将CAD图导入GQI软件后，发现有部分图元丢失没有导入到软件中，可能有以下几种情况：

1. 没有导入图元已被锁定或冻结。

解决方法为：用CAD软件打开该文件，在图层下拉框中查找，发现如图所示图层的一些符号显示颜色与其他图层的不一样，表示该图层被锁定或冻结。这个时候我们用鼠标点开相应符号，然后保存此文件，再重新导入到软件中就可以了。

2. 此文件为利用天正软件所创建的

正CAD图纸在导入软件时会出现以下问题：

1、导入后一篇空白，什么也没有导入进来。

2、导入后丢一部分东西。

„„

原因：天正CAD图纸是经过了天正加密的，如果在一台只安装了autoCAD软件的电脑上打开这些图纸，也是会出现以上问题。

以前有人是将天正CAD图打开后采用分解或炸开操作，这样在有些情况下是可以解决的，但还有一些情况，仍然不能够导入软件中。下面的解决方法可以100%的实现天正CAD图导入软件中。

由于天正4及以后的天正版本，对图纸进行了加密，但是天正3却没有对图纸进行加密，所以我们只需要将天正CAD图纸转换为天正3版本即可。转换方法并非另存为之类的方法，请往下看吧。

高版本天正CAD图转换为天正3方法：（不要漏看任何一步哦，我是提醒了你的）

第一步，打开天正软件。这里以天正7.5为例，其他版本的方法是一样的。

第二步，点击左侧工具条上的“文件布局”→“批量转旧”。（这里不需要打开你的CAD图纸哟）

第三步，选择你要转换的CAD图纸。

第三步，选择转换后的图纸保存路径，这里一般我们选择桌面即可。

下面比较重要，我用粗体了，有些人说转换不成功，那是你们没往下看，我已经是第二次提醒你了，再不成功，我无语。
