外墙保温胶泥施工方案

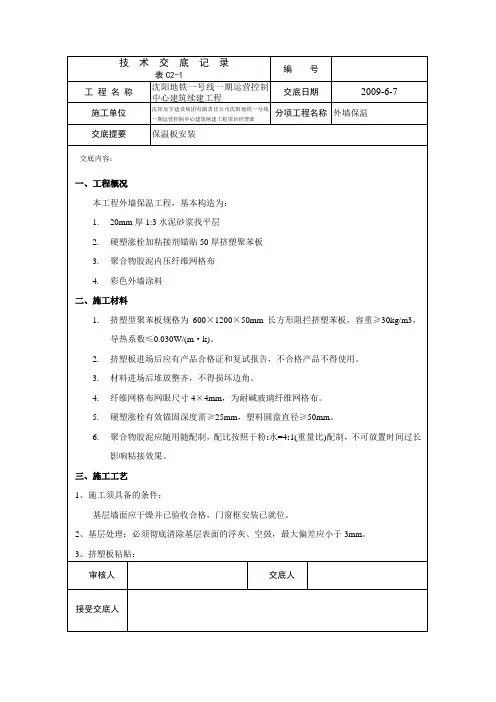

技 术 交 底 记 录

表C2-1 编 号

工 程 名 称 沈阳地铁一号线一期运营控制中心建筑续建工程 交底日期 2009-6-7

施工单位 沈阳辰宇建设集团有限责任公司沈阳地铁一号线一期运营控制中心建筑续建工程项目经理部 分项工程名称 外墙保温

交底提要 保温板安装

交底内容：

审核人 交底人

接受交底人

一、工程概况

本工程外墙保温工程，基本构造为：

1. 20mm厚1:3水泥砂浆找平层

2. 硬塑涨栓加粘接剂锚贴50厚挤塑聚苯板

3. 聚合物胶泥内压纤维网格布

4. 彩色外墙涂料

二、施工材料

1. 挤塑型聚苯板规格为600×1200×50mm长方形阻拦挤塑苯板，容重≥30kg/m3，导热系数≤0.030W/(m·k)。

2. 挤塑板进场后应有产品合格证和复试报告，不合格产品不得使用。

3. 材料进场后堆放整齐，不得损坏边角。

4. 纤维网格布网眼尺寸4×4mm，为耐碱玻璃纤维网格布。

5. 硬塑涨栓有效锚固深度需≥25mm，塑料圆盘直径≥50mm。

6. 聚合物胶泥应随用随配制，配比按照干粉:水=4:1(重量比)配制，不可放置时间过长影响粘接效果。

三、施工工艺

1、施工须具备的条件：

基层墙面应干燥并已验收合格，门窗框安装已就位。

2、基层处理：必须彻底清除基层表面的浮灰、空鼓，最大偏差应小于3mm。

3、挤塑板粘贴：

技 术 交 底 记 录

表C2-1 编 号

工 程 名 称 沈阳地铁一号线一期运营控制中心建筑续建工程 交底日期 2009-6-7

施工单位 沈阳辰宇建设集团有限责任公司沈阳地铁一号线一期运营控制中心建筑续建工程项目经理部 分项工程名称 外墙保温

交底提要 保温板安装

交底内容：

审核人 交底人

接受交底人

1) 用抹刀将聚合物胶泥均匀抹在保温板上，条宽10mm，厚度10mm，间距20mm。

2) 将抹好聚合物胶泥的保温板立即粘贴在墙面上，进行适度的揉压。

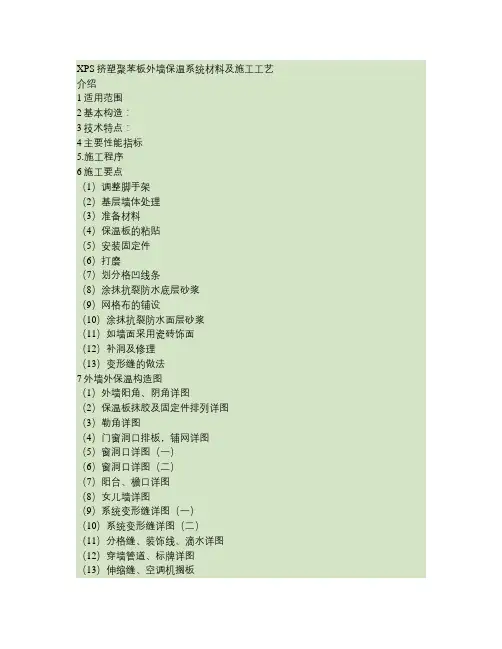

XPS挤塑聚苯板外墙保温系统材料及施工工艺

介绍

1适用范围

2基本构造：

3技术特点：

4主要性能指标

5.施工程序

6施工要点

（1）调整脚手架

（2）基层墙体处理

（3）准备材料

（4）保温板的粘贴

（5）安装固定件

（6）打磨

（7）划分格凹线条

（8）涂抹抗裂防水底层砂浆

（9）网格布的铺设

（10）涂抹抗裂防水面层砂浆

（11）如墙面采用瓷砖饰面

（12）补洞及修理

（13）变形缝的做法

7外墙外保温构造图

（1）外墙阳角、阴角详图

（2）保温板抹胶及固定件排列详图

（3）勒角详图

（4）门窗洞口排板，铺网详图

（5）窗洞口详图（一）

（6）窗洞口详图（二）

（7）阳台、檐口详图

（8）女儿墙详图

（9）系统变形缝详图（一）

（10）系统变形缝详图（二）

（11）分格缝、装饰线、滴水详图

（12）穿墙管道、标牌详图

（13）伸缩缝、空调机搁板

（14）空调机室外机架、防盗网、水落管卡子详图

8节能功效

适用范围基本构造技术特点主要性能指标施工程序施工要点外墙外保温构造图示节能功效

外墙保温现场图

1适用范围

基层为混凝土、空心砌块、轻质填充砌体、粘土砖和粘土砖等材料。可用于不同气候区建筑外墙外保温工程。

2基本构造：

基墙、粘贴层、保温隔热层、抗裂防护层、饰面层（涂料、面砖）

3技术特点：

该技术采用点边粘贴的做法和先进的硬质绝热材料，消除了建筑物冷热桥现象，具有显著的防水效果，对建筑物有保护作用，同时增强了居住的舒适度，装饰效果好，相容性好，抗老化效果好，是一种特别适合中国建筑国情的外墙外保温体系。

4主要性能指标保温板主要性能指标

序号1234

检验项目表面密度导热系数尺寸稳定性垂直于板面方向的抗

拉强度

5

燃烧的性能（氧指数）

％

≥30

单位Kg/㎡w/（m·k）

％MPa

标准要求35—45≤0.028≤0.30≥0.10

膨胀锚固定主要性能指标

检验项目单个锚栓抗拉承载力

EPS板外墙保温施工方案

（一）、EPS板外墙保温施工

编制依据：

《建筑产品优选集》（2001YJ114）

《胶粉聚苯颗粒保温材料外墙外保温工法》（YJGF41-2000）

《建筑装饰装修工程质量验收规范》（GB50210-2001）

《外墙外保温施工技术规程》DBJ14-035-2007

《膨胀聚苯板薄抹灰外墙外保温系统》JG149—2003

《胶粉聚苯颗粒外墙外保温系统》（JG158-2004）

1、基层墙体表面处理和要求

a.基层表面应平整、坚固、无污染或其它有害的杂质。大面积墙平整度应符合建筑工程外墙抹灰粉刷要求。

b.外墙的消防梯、落水管、各种进户管线，一层防盗门窗预埋件、预留洞口，应按设计图纸或施工验收规范要求提前施工。

2、保温层施工

a.弹线和挂线

根据设计图纸要求，首先视墙面洞口分布进行EPS板排板，并沿着基层墙体标高弹好散水水平线，确定EPS板粘贴块数，并宜由下而上，自左至右来确定。

b.按防火要求设置300mm宽防火隔离带，采用岩棉填充。

c.配制粘结胶浆

用已准备好的工具、设备，放入干粉砂浆加适量水进行搅拌。粘结胶浆应随拌随用，稠稀适宜，已搅拌好的粘结胶浆必须在2h内用完。

d.运送或切割EPS板

所符合规格要求的EPS板运到粘贴现场，若需要在现场特殊加工的EPS板，应事先切割好。

e.粘贴EPS板

① 采用框点布胶法粘贴EPS板，粘贴后的粘结胶泥的平均厚度应在3±0.5mm左右，EPS板与墙体基层的粘贴（胶的）面积应不少于EPS板的40%。

② EPS板涂胶后应立即粘贴，粘贴时应轻轻揉压滑就位，不得局部用力按压EPS板，对接缝处应挤紧并与相邻板齐平，贴好后应立即刮除板缝和板侧面残留的粘结胶泥。EPS板板间缝隙应不大于2mm，板缝隙大于3㎜应用EPS板条填缝，板间高差应不大于0.5mm。

③ EPS板应按顺砌方式（EPS板的长边与水平线在平行，短边为竖向）粘贴竖缝应行错缝。EPS板在墙角处应交错互锁，并保证墙角直度。

建筑外墙聚苯乙烯板保温施工技术分析

摘要：当今，出现了不少新的的建筑外墙节能保温技术，聚苯乙烯板在外墙保温施工中是较为常用的建筑材料，在施工中也需要恰好的掌握施工技术要领，文章对建筑外墙聚苯乙烯板保温施工技术进行了分析。

关键词：建筑外墙保温；聚苯乙烯板；建筑保温节能技术

一、外保温施工技术

外保温是目前大力推广的一种建筑保温节能技术，与内保温相比，外保温技术合理，有其明显的优越性，使用同样规格、同样尺寸和性能的保温材料，外保温比内保温的效果好。外保温技术不仅适用于新建的结构工程，也适用于旧楼改造，适用于范围广，技术含量高，外保温包在主体结构的外侧，能够保护主体结构，延长建筑物的寿命，有效减少了建筑结构的热桥，增加建筑的有效空间，同时消除了冷凝，提高了居住的舒适度。目前比较成熟的外墙外保温技术有外抹聚苯颗粒保温料浆和外贴聚苯乙烯板，其中聚苯乙烯板因具有优良的物理性能和廉价的成本，已经在外墙外保温技术中被广泛应用。

聚苯乙烯板是以聚苯乙烯树脂为主要原料，经发泡剂发泡而制成的内部具有无数封闭微孔的材料。其表观密度小，导热系数小，吸水率低，隔音性能好、机械强度高，而且尺寸精度高，结构均匀。因此在外墙保温中其占有率很高。该技术是采用采用粘接砂浆或者是专用的固定件将保温材料贴、挂在外墙上，然后抹抗裂砂浆，压

入玻璃纤维网格布形成保护层，最后加做装饰面。

二、聚苯乙烯板外保温施工技术

为保证工程质量、加快施工速度，有节奏、有秩序地施工，根据工程特点，采用自下往上（可以建筑装饰线为界）先大面后局部的施工方法。

（一）施工前的准备

1．聚苯乙烯板必须符合设计要求的容重和厚度。材料进场要有出厂合格证及材质证明文件，并经复试合格后方可使用（聚苯板的导热系数、密度、抗压强度、燃烧性能、容重必须进行检测）。钢丝网架聚苯乙烯板尺寸允许偏差应符合规范要求。
