CAD2007快捷键命令大全.txt

F5: 等轴测平面切换

F6: 控制状态行上坐标的显示方式 F7: 栅格显示模式控制

F8: 正交模式控制

F9: 栅格捕捉模式控制

F10: 极轴模式控制

F11: 对象追踪式控制 Ctrl+B: 栅格捕捉模式控制(F9)

dra:半径标注

ddi:直径标注

dal:对齐标注

dan:角度标注 Ctrl+C: 将选择的对象复制到剪切板上

Ctrl+F: 控制是否实现对象自动捕捉(f3)

Ctrl+G: 栅格显示模式控制(F7)

Ctrl+J: 重复执行上一步命令

Ctrl+K: 超级链接 Ctrl+N: 新建图形文件

Ctrl+M: 打开选项对话框

AA: 测量区域和周长(area)

AL: 对齐(align)

AR: 阵列(array) AP: 加载*lsp程系

AV: 打开视图对话框(dsviewer)

SE: 打开对相自动捕捉对话框

ST: 打开字体设置对话框(style)

S 绘制二围面( 2d solid) SP: 拼音的校核(spell)

SC: 缩放比例 (scale)

SN: 栅格捕捉模式设置(snap)

DT: 文本的设置(dtext)

DI: 测量两点间的距离 OI：插入外部对相

Ctrl+1: 打开特性对话框

Ctrl+2: 打开图象资源管理器

Ctrl+6: 打开图象数据原子

Ctrl+ 打开图象文件 Ctrl+P: 打开打印对说框

Ctrl+S: 保存文件

Ctrl+U: 极轴模式控制(F10)

Ctrl+v: 粘贴剪贴板上的内容

Ctrl+W: 对象追 踪式控制(F11) Ctrl+X: 剪切所选择的内容 Ctrl+Y: 重做

Ctrl+Z: 取消前一步的操作

A: 绘圆弧 B: 定义块

C: 画圆

D: 尺寸资源管理器

E: 删除

F: 倒圆角 G: 对相组合

H: 填充

I: 插入

S: 拉伸

T: 文本输入 W: 定义块并保存到硬盘中

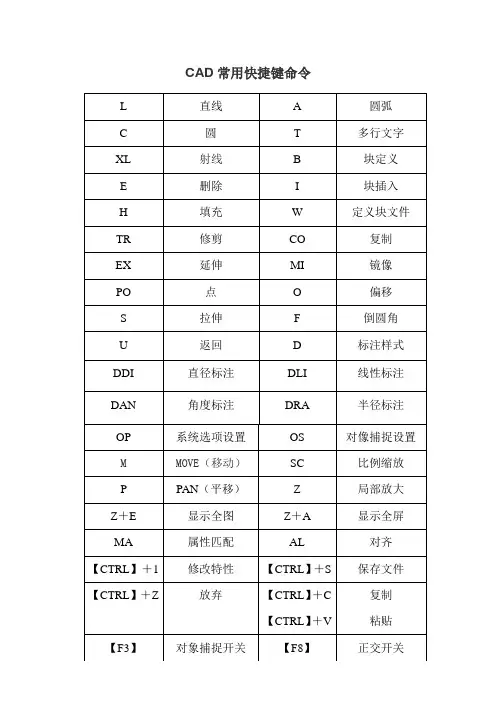

CAD常用快捷键命令

L 直线 A 圆弧

C 圆 T 多行文字

XL 射线 B 块定义

E 删除 I 块插入

H 填充 W 定义块文件

TR 修剪 CO 复制

EX 延伸 MI 镜像

PO 点 O 偏移

S 拉伸 F 倒圆角

U 返回 D 标注样式

DDI 直径标注 DLI 线性标注

DAN 角度标注 DRA 半径标注

OP 系统选项设置 OS 对像捕捉设置

M MOVE（移动） SC 比例缩放

P PAN（平移） Z 局部放大

Z＋E 显示全图 Z＋A 显示全屏

MA 属性匹配 AL 对齐

【CTRL】＋1 修改特性 【CTRL】＋S 保存文件

【CTRL】＋Z 放弃 【CTRL】＋C

【CTRL】＋V 复制

粘贴

【F3】 对象捕捉开关 【F8】 正交开关 1、绘图命令：

PO, *POINT（点）

L, *LINE（直线）

XL, *XLINE（射线）

PL, *PLINE（多段线）

ML, *MLINE（多线）

SPL, *SPLINE（样条曲线）

POL, *POLYGON（正多边形）

REC, *RECTANGLE（矩形）

C, *CIRCLE(圆)

A, *ARC(圆弧)

DO, *DONUT（圆环）

EL, *ELLIPSE（椭圆）

REG, *REGION（面域）

MT, *MTEXT（多行文本）

T, *MTEXT（多行文本）

B, *BLOCK（块定义）

I, *INSERT（插入块）

W, *WBLOCK（定义块文件）

DIV, *DIVIDE（等分）

ME,*MEASURE(定距等分)

H, *BHATCH（填充） 2、修改命令：

CO, *COPY（复制）

MI, *MIRROR（镜像）

AR, *ARRAY（阵列）

O, *OFFSET（偏移）

RO, *ROTATE（旋转）

M, *MOVE（移动）

E, DEL键 *ERASE（删除）

————————————————————————

AUTOCAD2007

1.工具栏

调出工具栏

直接在工具栏上右击选择

常用 ：1绘图和修改 2. 标注 3.特性和图层

2.光标的调节

工具菜单栏 / 选项 / 显示 / 十字光标大小

/ 选择 / 拾取框大小（稍微调大）

3.选择方法 左键

--点击选择

--框选

-从左往右 （蓝色） 全部包含对象

-从右往左 （绿色） 只要碰到对象即可

4.

取消 esc

删除 delete （删除选中对象）

撤销 ctrl+z

重做 ctrl+y

5.中键

双击 将所有的对象全部显示在屏幕中

滚动 缩放对象

按住拖动 平移对象

*6.命令栏

所有命令出现的地方，通过观察命令栏来绘制对象

7.

正交 F8

水平和垂直的状态，打开后只能在水平和垂直方向绘制

对象捕捉 F3

找到特殊点 右击对象捕捉 / 设置 / 控制点的开关

对象追踪

标尺的作用 光标放在点上，慢慢拖出，标尺即可出现

8. 确定键

空格键 回车 鼠标右键

9.直线 指定起点 拖出方向 输入长度 点击确定

相对坐标

用直线 指定第一个点后 输入坐标值（X,Y）

注意：坐标是相对起点的坐标

———————————————————————————

直线 L

1.角度的判断

零度的位置是在起点右侧的水平线上

角度都是逆时针旋转出来的，顺时针为负值

2.角度的输入方法

指定起点后 拖出方向 输入长度 shift+< 角度值

*再结束命令后再次点击确定键的话是重复上次命令

构造线 XL

1.注意

命令栏中出现“或”或之前为当前命令，可以直接操作

或之后的命令为扩展命令，右击来选择

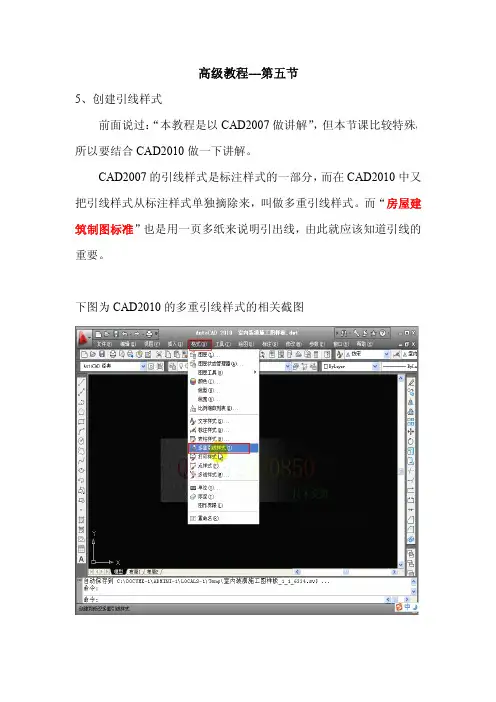

高级教程---第五节

5、创建引线样式

前面说过：“本教程是以CAD2007做讲解”，但本节课比较特殊，

所以要结合CAD2010做一下讲解。

CAD2007的引线样式是标注样式的一部分，而在CAD2010中又

把引线样式从标注样式单独摘除来，叫做多重引线样式。而“房屋建

筑制图标准”也是用一页多纸来说明引出线，由此就应该知道引线的

重要。

下图为CAD2010的多重引线样式的相关截图CAD2007标注样式教程如下

选择“格式”→“标注样式”命令----弹出“标注样式管理器”

对话框----单击上图的“新建”按钮，弹出“创建新标注样式”对话

框，输入引线做为新样式名，单击“继续”按钮----开始新引线样式

的设置。这里只设置符号和箭头选项卡,其它选卡不做设置。相关设置如图

在符号和箭头选项卡里设置箭头引线为建筑标记;设置箭头大小（布

局空间就是实际大小1.2），（模型空间直接乘以相应比例为120）参

数如图

单击确定按钮，完成引线样式的创建工作。

实例操作说明输入命令le并按空格键如图

根据图上命令行提示的内容，选择s并按空格键。弹出引线设置，并

设置一下两项（箭头在前面设置过，这里默认即可。）角度根据国标

设置30°、45°、60°、90°都是可以的，这里设置为45°。如图

单击确定按钮，关闭引线设置。指定第一个引线点如图

指定第二个引线点如图指定第下一个引线点，并文字的高度。按回车键如图输入说明的文字，并点击确定按钮完成的效果。如图
