cad中怎么输入测量坐标点

cad里面的坐标点是我们经常使用的，但是有时候也需要进行测量或者画图，下面店铺告诉大家cad中怎么输入测量坐标点，一起来学习吧。

cad中输入测量坐标点的方法一

选中点或者直线，键盘命令list，空格就会弹出一个对话框，里面有坐标信息。

图片上的是弹出的对话框。

cad中输入测量坐标点的方法二

1.所谓绝对坐标，值指的是相对于远点的坐标，因此这个方式，如果你明确了需要在那个点输入坐标，只需要点击“直线”绘图命令，选择一个点作为直线的起始点，然后在命令栏输入“200,300”，点击“回车键”。注：其中200是x方向的距离，300是y方向的距离，中间的逗号是英文状态下的。

2.这时候就输入了一条直线，不过这个直线的终点也就是刚才输入的点，位置是相对于坐标原点的。如果仅仅是想输入一点，在命令栏输入这个点的坐标，直接点击“回车键”即可

1

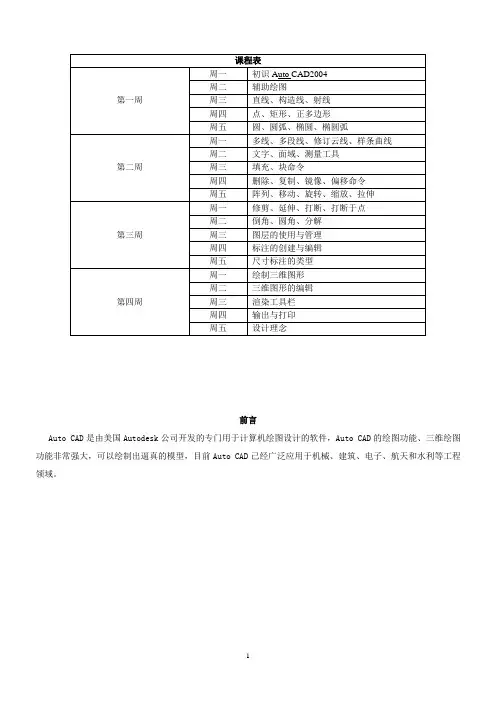

课程表

第一周 周一 初识Auto CAD2004

周二 辅助绘图

周三 直线、构造线、射线

周四 点、矩形、正多边形

周五 圆、圆弧、椭圆、椭圆弧

第二周 周一 多线、多段线、修订云线、样条曲线

周二 文字、面域、测量工具

周三 填充、块命令

周四 删除、复制、镜像、偏移命令

周五 阵列、移动、旋转、缩放、拉伸

第三周 周一 修剪、延伸、打断、打断于点

周二 倒角、圆角、分解

周三 图层的使用与管理

周四 标注的创建与编辑

周五 尺寸标注的类型

第四周 周一 绘制三维图形

周二 三维图形的编辑

周三 渲染工具栏

周四 输出与打印

周五 设计理念

前言

Auto CAD是由美国Autodesk公司开发的专门用于计算机绘图设计的软件，Auto CAD的绘图功能、三维绘图功能非常强大，可以绘制出逼真的模型，目前Auto CAD己经广泛应用于机械、建筑、电子、航天和水利等工程领域。

2

第一课时 初识Auto CAD 2007

本课重点与难点：

 教师与学生之间做好勾通，互相了解。

 了解AutoCAD的发展史与界面组成。

 认识AutoCAD的应用领域，让学生了解软件的专业特点及在校的优势，认识本专业在国内的发展历程及毕业后的前景。

一、CAD的概述

C→Computer电脑

A→Aided辅助

D→Design设计

CAD为电脑辅助设计软件

AutoCAD是美国Autodesk公司与20世纪八十年在微机上应用CAD技术，而开发的绘图程序包，加上Auto是指它可以应用于几乎所有跟绘图有关的行业

二、应用领域 1、建筑设计

2、机械制图

3、化工电子

4、土水工程

三、CAD的发展史

初级阶段→在1982年11月出现了Auto CAD1.0的版本

1983年4月出现了Auto CAD1.2的版本

AutoCAD2007

操作指南

尉朝闻

AutoCAD2007操作指南

2

（AutoCAD2007入门知识）

一、上机目标

本次上机为入门知识训练，应对绘图界面全面认识，对下拉菜单、工具栏、快捷菜单、功能键等应结合所学的其他软件对应学习。通过上机操作，应基本掌握常用绘图命令和编辑命令在帮助F1的情况下了解命令行提示的意义及交互绘图技能。

二、上机内容

（一）认识AutoCAD2007绘图界面

1.绘图操作方式

下拉菜单：绘图界面上部“文字”标签，包含了软件大部分命令。

工具栏：下拉菜单下方的图标菜单，常用的工具栏有“标准”、“图层”、“绘图”、“修改”等，还可根据需要添加其余工具栏。

命令行（又叫人机对话框）：是传统绘图过程中最为重要的对话框，绘图是一定要仔细工具栏 坐标原点

状态行 选项板之

图纸集管理绘图十字光标 选项板之

工具选项绘图区域

命令行与文本提示行 AutoCAD2007操作指南

3 了解提示内容的含义。此操作可通过组合键“Ctrl”+“9”关闭。

动态输入：启动状态行中“DYN”按钮，可启动此对话框，动态输入将取代命令行操作。

快捷菜单：绘图区右击鼠标右键，可弹出菜单操作。

组合键：键盘中的单个按键或组合按键可实现命令的操作，如按键“F1”可打开帮助文件，按键“Ctrl”＋“N”可新建图形文件等。

选项板：是AutoCAD绘图中常用的命令最有效的输入方式。它集合了最常用的绘图命令，是专业化绘图的必备操作。

2.绘图区域说明

坐标原点：是绘制图形中的基点，其坐标为0,0。X坐标向右为正，Y坐标向上为正。绘图区域的缺省大小是长420、宽297（有时为12X9大小，注意是英寸），而且根据所绘图形大小的不同，绘图区域大小是可以改变的（后面介绍）。

绘图光标：其形状是变化的，其中“十字”形状是绘图的等待状态。

3.绘图状态设定

状态行中功能图标是设置绘图状态的。

“捕捉”和“栅格”在绘图中不常用，建议关闭；
