实验3 交换机的基本配置

实验一、交换机的基本配置

一、 实验目的：熟悉配置环境，学会交换机的基本配置方法。

3.命令:

SwitchA>enable

Password:

SwitchA#config terminal

Enter configuration commands, one per line. End with CNTL/Z.

SwitchA(config)#hostname switchA

2005-02-20 16:59:05 @5-CONFIG:Configured from outband

switchA(config)#enable secret 5 s1

2005-02-20 16:59:24 @5-CONFIG:Configured from outband

% ERROR: The secret you entered is not a valid encrypted secret.

To enter an UNENCRYPTED secret, do not specify type 5 encryption.

When you properly enter an UNENCRYPTED secret, it will be encrypted.

switchA(config)#

SwitchA(config)#line vty

2005-02-20 16:55:29 @5-CONFIG:Configured from outband

SwitchA(config-line)#exec-timeout 1000

2005-02-20 16:55:47 @5-CONFIG:Configured from outband

SwitchA(config-line)#exit

2005-02-20 16:55:55 @5-CONFIG:Configured from outband

SwitchA(config)#

三层交换机路由配置

一、三层交换机VLAN间路由建立 某公司有两个主要部门：某公司有两个主要部门：技术部和销售部，技术部和销售部，技术部和销售部，分处于不同的办公室，分处于不同的办公室，分处于不同的办公室，为了安全为了安全和便于管理对两个部门的主机进行了VLAN划分，技术部和销售部分处于不同VLAN。现由于业务需要销售部和技术部的主机能够相互访问，获得相应资源，

两个部门的交换机通过一台三层交换机进行连接。 在交换机上建立2个Vlan：Vlan10分配给技术部及Vlan20分配给销售部。为了实现两部门的主机能够相互访问，在三层交换机上开启路由功能，并在Vlan10中设置IP地址为192.168.10.1；在Vlan20中设置IP地址为192.168.20.1，查看三层交换机路由表，会发现在三层交换机路由表内有2条直连路由信息，实现在不同网络之间路由数据包，从而达到2个部门的主机可以相互访问个部门的主机可以相互访问 ，拓朴图如图所示。图如图所示。

第1步：开启三层交换机路由功能 Switch#configure terminal 

Switch(config)#hostname s3550 S3550-24

Vlan10Vlan20Fa 0/10Fa 0/20

PC1PC2192.168.10.1/24192.168.20.1/24

PC1:IPIP地址：地址：地址：192.168.10.10192.168.10.10掩码：掩码：255.255.255.0255.255.255.0网关：网关：192.168.10.1192.168.10.1PC2:IPIP地址：地址：地址：192.168.20.20192.168.20.20掩码：掩码：255.255.255.0255.255.255.0网关：网关：192.168.20.1192.168.20.1S3550(conifg)#ip routing 第2步：建立Vlan，并分配端口

第1页 共6页 实验：VLAN间路由配置

移动1331 43 林观科

 实验目的

1、 掌握三层交换机的工作原理

2、 学习配置三层交换机的命令和步骤

 实验要求

1、 拓扑与地址规划；

2、 三层交换机和VTP基本配置

3、 验证连通性，并给出配置清单

 实验拓扑

第2页 共6页  实验设备（环境、软件）

三层交换机1台，交换机2台，直通线7条，Pc机4台。软件：GNS3模拟器

 实验设计到的基本概念和理论

将三层交换机配置成VTP的server,其他普通交换机配置成VTP CLIENT mode，从而实现各个vlan间的通信。

 实验过程和主要步骤

1、 绘制网络拓扑和地址规划

地址规划如下：

设备 端口 IP地址 子网掩码

PC0 F1 192.168.1.1 255.255.255.0

PC1 F2 192.168.2.1 255.255.255.0

PC2 F1 192.168.1.3 255.255.255.0

PC3 F2 192.168.2.3 255.255.255.0

Router0 F0/0 F1/0.10 192.168.1.2 255.255.255.0

F1/1.20 192.168.2.2 255.255.255.0

2、 Switch1的配置情况如下所示：

第3页 共6页

3、 Switch2的配置情况如下所示：

4、 Router1的配置情况如下所示：

第4页 共6页

5、 显示路由器Router1上的路由表如下：

第5页 共6页 6、 验证4个PC间通信状况

PC1到PC0的通信，PC1到PC2的通信，PC1到PC3的通信状况如下：

第6页 共6页 总结：

通过这次的实验，我懂得了如何实际地配置三层交换机的简单命令，从而实现不同vlan间的通信，同时深入的了解了路由器在不同区域间的进行通信的重要性。知道的子接口与路由器中实际的接口的区别与联系，接口是路由器的实际物理接口，而子接口是路由器的逻辑接口（通过GNS3软件实现的），路由器在vlan间实现通信的过程，如何将信息进行传送。

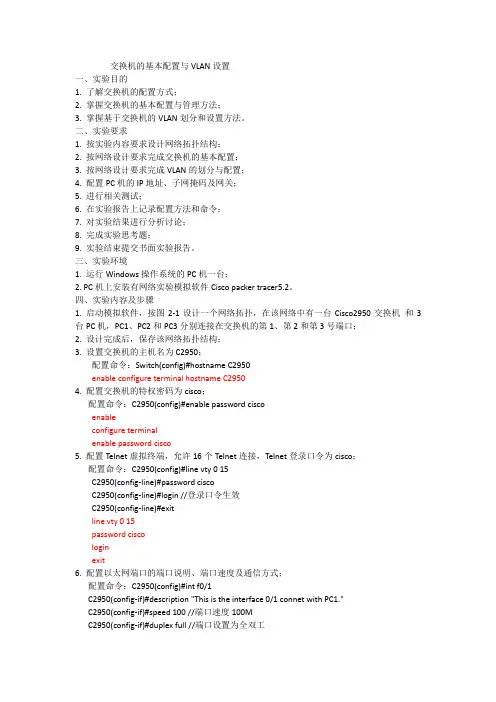

交换机的基本配置与VLAN设置

一、实验目的

1. 了解交换机的配置方式；

2. 掌握交换机的基本配置与管理方法；

3. 掌握基于交换机的VLAN划分和设置方法。

二、实验要求

1. 按实验内容要求设计网络拓扑结构；

2. 按网络设计要求完成交换机的基本配置；

3. 按网络设计要求完成VLAN的划分与配置；

4. 配置PC机的IP地址、子网掩码及网关；

5. 进行相关测试；

6. 在实验报告上记录配置方法和命令；

7. 对实验结果进行分析讨论；

8. 完成实验思考题；

9. 实验结束提交书面实验报告。

三、实验环境

1. 运行Windows操作系统的PC机一台；

2. PC机上安装有网络实验模拟软件Cisco packer tracer5.2。

四、实验内容及步骤

1. 启动模拟软件，按图2-1设计一个网络拓扑，在该网络中有一台Cisco2950交换机 和3台PC机，PC1、PC2和PC3分别连接在交换机的第1、第2和第3号端口；

2. 设计完成后，保存该网络拓扑结构；

3. 设置交换机的主机名为C2950；

配置命令：Switch(config)#hostname C2950

enable configure terminal hostname C2950

4. 配置交换机的特权密码为cisco；

配置命令：C2950(config)#enable password cisco

enable

configure terminal

enable password cisco

5. 配置Telnet虚拟终端，允许16个Telnet连接，Telnet登录口令为cisco；

配置命令：C2950(config)#line vty 0 15

C2950(config-line)#password cisco
