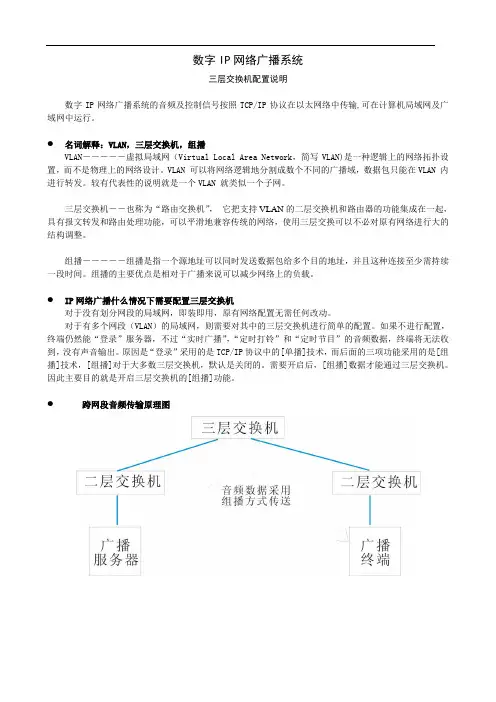

数字IP网络广播系统
三层交换机配置说明
数字IP网络广播系统的音频及控制信号按照TCP/IP协议在以太网络中传输,可在计算机局域网及广域网中运行。
名词解释：VLAN，三层交换机，组播
VLAN―――――虚拟局域网（Virtual Local Area Network，简写VLAN)是一种逻辑上的网络拓扑设置，而不是物理上的网络设计。VLAN 可以将网络逻辑地分割成数个不同的广播域，数据包只能在VLAN 内进行转发。较有代表性的说明就是一个VLAN 就类似一个子网。
三层交换机――也称为“路由交换机”， 它把支持VLAN的二层交换机和路由器的功能集成在一起，具有报文转发和路由处理功能，可以平滑地兼容传统的网络，使用三层交换可以不必对原有网络进行大的结构调整。
组播―――――组播是指一个源地址可以同时发送数据包给多个目的地址，并且这种连接至少需持续一段时间。组播的主要优点是相对于广播来说可以减少网络上的负载。
IP网络广播什么情况下需要配置三层交换机
对于没有划分网段的局域网，即装即用，原有网络配置无需任何改动。
对于有多个网段（VLAN）的局域网，则需要对其中的三层交换机进行简单的配置。如果不进行配置，终端仍然能“登录”服务器，不过“实时广播”，“定时打铃”和“定时节目”的音频数据，终端将无法收到，没有声音输出。原因是“登录”采用的是TCP/IP协议中的[单播]技术，而后面的三项功能采用的是[组播]技术，[组播]对于大多数三层交换机，默认是关闭的。需要开启后，[组播]数据才能通过三层交换机。因此主要目的就是开启三层交换机的[组播]功能。
跨网段音频传输原理图
设置三层交换机步骤
市场上的三层交换机有多种品牌，如华为S6500系列S3500系列、D-Link3326系列、思科、北电8600系列等，设置命令各不相同，方法类似。下面以华为S3526为例，说明配置步骤：
注意：以下操作需要授权密码，请在网络管理员协助下进行！
可编辑
精品
2960交换机
简明配置维护手册
可编辑
精品 目录
说明 .................................................................................................................................................. 3
产品特性........................................................................................................................................... 3
配置端口........................................................................................................................................... 4
配置一组端口 ........................................................................................................................... 4
配置二层端口 ........................................................................................................................... 6
配置端口速率及双工模式 ............................................................................................... 6
在vlan间通信必须要有3层设备,可以是路由器,也可以是3层交换机器
配置完成后show ip route可以看到出现了路由信息
C 192.168.10.0/24 is directly connected, Vlan10
C 192.168.20.0/24 is directly connected, Vlan20
配置:
!-------------创建VLAN
vlan database
vlan 10 name vlan10
vlan 20 name vlan20
!-------------创建VLAN结束
!--------------把端口划分到VLAN中去
int range f0/1
switchport mode access
switchport access vlan 10
exit
int range f0/4
switchport mode access
switchport access vlan 20
exit
!--------------把端口划分到VLAN中结束
!------------------创建干道并定义子接口并开启三层交换机的转发功能
int f0/12
speed 100
duplex full
switchport trunk encapsulation dot1q
swtichprot mode trunk
int vlan 10
no shutdown
ip address 192.168.10.1 255.255.255.0
int vlan 20 no shutdown
ip address 192.168.20.1 255.255.255.0
ip routing
!------------------创建干道并定义子接口并开启三层交换机的转发功能结束
三层交换机典型应用配置实例
三层交换机典型应用配置实例
「配置环境参数」
1.Switch A为三层交换机(catalyst3560)
2.PC1连接到Switch A的以太网端口F0/1，属于VLAN10
3.PC2连接到Switch A的以太网端口F0/2，属于VLAN20
4.Route A连接到Switch A的以太网端口F0/24口，属于VLAN100
5.Switch A的VLAN接口10的IP地址为10.1.1.1/24，VLAN接口20的IP地址为20.1.1.1/24，分别作为PC1和PC2的网关。
6. Switch A与Route A所连接的VLAN100的IP地址为192.168.1.1/24.Route A连Switch A的Eth0接口地址为192.168.1.2/24
「组网需求」
PC1和PC2可以通过Switch A进行互通，PC1各PC2可以通过Route A上外网。（这里假设Route A的IP及NAT等功能都配置OK，所以只给出Route A在此应用的关键配置。）
2数据配置步骤
「在Switch A上创建VLAN及VLAN接口静态IP地址配置」
创建VLAN接口，并配置IP地址。
1.创建（进入）VLAN10
Switch A(config)# vlan 10
2.将F0/1加入到VLAN10
Switch A(config-vlan)#interface FastEthernet 0/1
Switch A(config-if)#switchport access vlan 10
3.创建（进入）VLAN接口10
Switch A(config-if)#interface Vlan 10
4.为VLAN接口10配置IP地址
Switch A (config-if)# ip address 10.1.1.1 255.255.255.0
