深基坑支护专项施工方案

澄地2016-C-1拆迁安置房项目

(融城苑二期）

编 制：

审 核：

批 准：

二O一七年七月十一日

深基坑支护施工方案 目 录

第1章 工程概况及周围环境条件

第2章 场内工程地质条件

第3章 设计及施工依据

第4章 基坑及支护设计

第5章 施工部署

第6章 支护施工方案

第7章 质量保证措施

第8章 安全生产及文明施工

第9章 确保工期的技术组织措施

第10章 基坑安全措施及应急措施

第11章 工程监测

第12章 附图

第1章 工程概况及周围环境条件

第1节 工程概况

工程名称：江阴市澄地2016-C-11拆迁安置房项目

工程地址：江阴市璜土镇

施工单位：江苏瑞峰建设集团有限公司

该工程由6幢11层住宅连体1~2层商业，9幢6层住宅及1幢物管用房组成。总面积约为85663.75㎡，地下建筑面积约为11234.72㎡。基坑支护周长约为1267m。

本基坑±0.00相当于黄海高程5.2m，场地整平标高为4.9m，基坑底标高为-0.8m~1.65m，基坑开挖深度为1.25m~5.7m。基坑侧壁安全等级为三级重要系数为0.9，基坑坡底至承台或筏板边施工操作预留0.3m~0.5m。基坑支护方案为放坡简易土钉+复合土钉等形式，地下及地表水采用明沟集水排除。

第2节 周围环境条件

根据总平面图，本工程基坑四周环境简述如下：

本工程为新建建筑，基坑南部有已建小区，东边、北边为已建道路。

第2章 场内工程地质条件

第1节 场内基坑的土层条件

根据岩土工程勘察报告，本工程场地土从地表往下基坑开挖支护有关的土层资料如下：

1、地质情况如下

第1工程地质单元层：工程地质单元层：素填土（Q4ml）

灰褐色，局部褐黄色，稍湿，松散，以粉土为主，分布不均匀。层厚0.3～1.9m，平均厚度1.24m。

高淳污水处理厂扩建工程

基础搅拌桩及锚杆工程

专项施工方案

南京环茂建筑安装工程有限公司

目录

第一章、 工程概况

第二章、 基坑排水、支护方案设计

第三章、 施工总体部署

第四章、 基坑支护工程

第五章、 土方挖运工程

第六章、 质量保证措施

第七章、 安全生产与文明施工

第八章、 雨期施工措施

第九章、 应急措施

第十章、 图表

深基坑工程专项施工方案 南京环茂公司国邦污水厂工程项目部

工程技术类文件

1 第一章、 工程概况

一、工程概况

该工程为高淳国邦污水处理厂扩建工程，位于县城西北方向的花奔村北侧，扩建工程建在一期预留的位置上。新建构（建）筑物较多，有配水井、细格栅及旋流沉砂池、A²/O氧化沟、絮凝沉淀池、紫外消毒池和污泥池及其它改造工程，该工程主要是氧化沟和絮凝沉淀池面积最大且紧连，基础较深。基底埋深A²/O氧化沟为4.9m，絮凝沉淀池为4.24米。基础形式为筏板基础，基底软土采用复合地基进行加固。A²/O氧化沟底板面黄海标高2.25m，底板厚0.6m，垫层厚0.1m。絮凝沉淀池底板面黄海标高2.76m、3.2m，底板厚0.45m，垫层厚0.1m。

二、工程及水文地质条件（参考岩土工程勘察报告）

（一）工程地质条件

拟建场地位于高淳国邦污水处理厂厂区内，地形平坦。

根据钻探结果，拟建场地除北侧素填土外，主要为第四系全新统新近沉积粘性土，下伏基岩侏罗系凝灰岩。勘探深度在15m内的地质构成自上而下分述如下：

1. ①层素填土：灰褐色，浅褐色，松散，稍湿～饱和，为场地一期工程建设时堆积形式，主要成份为粘性土，表层夹较多植物根茎，场地内普遍分布。该层厚度0.20～2.50m，平均1.39m。

北辰区双青片区北辰西道污水干管及泵站工程深基坑支护专项方案

1

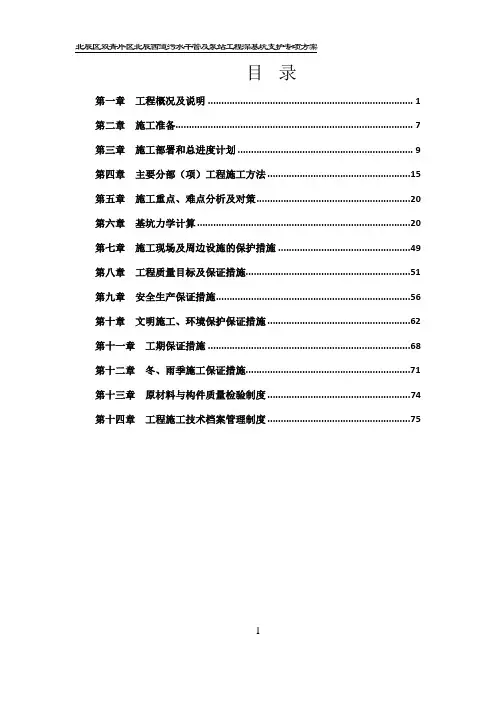

目 录

第一章 工程概况及说明 ............................................................................ 1

第二章 施工准备 ........................................................................................ 7

第三章 施工部署和总进度计划 ................................................................. 9

第四章 主要分部（项）工程施工方法 ..................................................... 15

第五章 施工重点、难点分析及对策 ......................................................... 20

第六章 基坑力学计算 ............................................................................... 20

第七章 施工现场及周边设施的保护措施 ................................................. 49

第八章 工程质量目标及保证措施............................................................. 51

第九章 安全生产保证措施 ........................................................................ 56

第十章 文明施工、环境保护保证措施 ..................................................... 62

1 目录

一、编制依据………………………………………………………….2

二、工程概况………………………………………………………….2

三、支护方式的选择………………………………………………….3

四、施工部署及准备……………………………………………….....4

五、施工方法………………………………………………………….6

六、基坑防护………………………………………………………….6

七、基坑监护………………………………………………………….7

八、基坑支护安全保证措施………………………………………….7

九、基坑支护安全应急措施…………………………………………..8

2 深基坑支护专项施工方案

一、编制依据

1） 《岩土工程勘察报告》报告编号201K353

2） 《建筑基坑支护技术规程》JGJ120—2012

3） 《建筑地基基础设计规范》GB50007—2012

4） 《混凝土结构设计规范》GB50010—2010

5） 《建筑变形测量规范》JGJ8—2007

6） 《建筑基坑工程监测技术规范》GB50497—2009

7） 《建筑基坑工程监测技术规范》DBJ14-024-2004

8） 《建筑地基基础施工质量验收规范》GB50202-2002

9） 《建筑施工土石方工程安全技术规范》JGJ180—2009

二、工程概况

工程名称 淄博柴油机总公司搬迁及产品升级项目机加装配联合厂房一 施工单位 山东天齐置业集团股份有限公司

建设单位 淄博柴油机总公司 监理单位 山东鲁润志恒工程管理有限公司

设计单位 中国机械工业第三设计研究院 建筑地点 淄博市高新区济青高速以北裕民路以南猪龙河以东

项目经理 陈国强 技术负责人 张磊

建筑面积 ７１３９１㎡ 结构类型 轻钢结构，部分站房采用钢筋混凝土

层数 地上一层，局部车间辅房与设备用房二层 建筑高度 16.2m

3 1、场地地形地貌

工程场地地貌为冲洪积倾斜平原，经过人工平整，现场自然地面高程为地面标高最大值28.67m,最小值27.15m，地表相对高差1.52m。
