五金模具基本知识

五金模具成型原理

一、引言

五金模具成型是一种常见的制造工艺，广泛应用于各个领域的产品制造中。本文将介绍五金模具成型的原理，包括模具的基本构造、成型工艺以及常见的成型方式。

二、模具的基本构造

五金模具是由上模和下模组成的，它们通过模具底座相互连接并固定在成型机上。上模和下模的形状及尺寸与最终产品的形状和尺寸相对应。在成型过程中，上模和下模会相互融合并形成产品的外形。

三、成型工艺

五金模具成型的基本工艺包括注塑、压铸、冲压等。下面将分别介绍这些工艺的原理。

1. 注塑成型

注塑成型是将熔化的塑料注入模具中，经过冷却和固化后得到最终产品的一种成型工艺。注塑成型的原理是利用注塑机将塑料加热熔化后，通过压力将熔化的塑料注入到模具腔中，然后冷却和固化，最后取出成品。

2. 压铸成型

压铸成型是将熔化的金属注入模具中，经过冷却和固化后得到最终产品的一种成型工艺。压铸成型的原理是利用压铸机将熔化的金属注入到模具腔中，然后通过高压将金属充分填充模具腔，冷却和固化后取出成品。

3. 冲压成型

冲压成型是利用冲压机将金属板材或带材在模具中进行冲剪、弯曲、拉伸等变形，最终得到所需形状的成型工艺。冲压成型的原理是通过冲压机使冲头对工件进行冲击，使工件产生塑性变形，最终得到所需形状的成品。

四、常见的成型方式

根据产品的形状和尺寸不同，五金模具成型可以采用不同的方式。下面将介绍常见的成型方式。

1. 单腔成型

单腔成型是指模具中只有一个腔，每次只能成型一个产品。这种成型方式适用于产品的生产量较小的情况。

2. 多腔成型

多腔成型是指模具中有多个腔，每次可以同时成型多个产品。这种成型方式适用于产品的生产量较大的情况。

3. 分模成型

分模成型是指模具中的上模和下模可以分开成型。这种成型方式适用于产品的形状复杂、内部结构复杂的情况。

4. 滑块成型

滑块成型是指模具中的滑块可以在成型过程中进行上下或前后移动，以实现特殊的成型要求。这种成型方式适用于产品的形状特殊、内部结构复杂的情况。

五金模具基本结构解析

五金模具，又称金属模具或金属模具，是一种用于制造金属或非金属制品的模具。它主要用于压铸、冲压、注塑、压延、挤压等工艺中，用来制造各种形状和尺寸的产品。五金模具基本结构非常复杂，通常包括模具底座、模具芯、模具腔、模具导柱、模具导套等组成部分。下面将对五金模具的基本结构进行详细解析。

一、模具底座

模具底座是支撑整个模具结构的基础部分，通常用于固定模具芯、模具腔等零部件。模具底座通常由优质的合金钢或钢板制成，具有高强度、耐磨、耐压等特点。模具底座上还安装有模具导柱、模具导套等配件，用于引导模具芯、模具腔等零件的移动和定位。

二、模具芯

模具芯是五金模具中具有高度精度的零部件，主要用于成型产品的内腔部分。模具芯通常采用高速钢、硬质合金等材料制成，具有高硬度、高耐磨等特点。模具芯的内腔部分通常用来制造产品的内部结构，形状和尺寸必须与产品零件要求相匹配，否则会影响产品质量。

三、模具腔

模具腔是五金模具中用来成型产品外形的零部件，通常接合模具芯形成完整的产品结构。模具腔通常采用高速钢、硬质合金等耐磨材料制成，能够承受高压力、高温度等工作环境。模具腔的表面通常需要进行精密的加工，以确保产品表面质量和精度。

四、模具导柱 模具导柱是用来引导模具芯、模具腔等部件在模具底座上移动和定位的零部件。模具导柱主要由合金钢、不锈钢等材料制成，具有高硬度、高耐磨等特点。模具导柱的表面通常需要进行表面处理，以提高耐磨性和抗腐蚀性。

五、模具导套

模具导套是用来固定模具导柱、模具芯、模具腔等零部件在模具底座上的定位部件。模具导套通常由自润滑材料、合金钢等制成，能够保持模具零部件的定位精度和稳定性。模具导套的表面通常需要进行表面处理，以减少摩擦和磨损。

总的来说，五金模具的基本结构是一个复杂且精密的系统，需要各个零部件之间紧密配合，以确保产品成型的精度和质量。五金模具的设计和制造需要高度专业的技术和经验，只有具备先进的设备和技术，以及严格的质量控制体系，才能生产出高质量的五金模具产品。

五金的基本知识

五金配件类由以下几部分组成：铰链，各类拉手，抽屉滑轨，移门，折门轨道及配件，其他各种辅助配件。

第一部分 铰链

铰链又称合叶，它分为：普通合叶，弹簧铰链；大门铰链；其他铰链。

1、合页：就是我们常说的一般合页，它可以用于橱柜门，窗子，门等。

合页，从材质上可以分为：铁质，铜质，不锈钢质。

从规格上可以分为：2”（50mm），2.5”（65mm）, 3”(75mm) , 4”(100mm) , 5”(125mm) , 6”(150mm) , 50—65mm的铰链适用于橱柜，衣柜门，75mm的适用于窗子，纱门，100—150mm适用于大门中的木门，铝合金门。普通合页的缺点是不具有弹簧铰链的功能，安装铰链后必须再装上各种碰珠，否则风会吹动门板。另外还有脱卸铰链，旗铰，H铰等特殊铰链它们根据各种特殊需求的木门可以拆卸安装，很方便，使用时受方向限制，分左式，右式。

2、弹簧铰链：主要用于橱门，衣柜门，它一般要求板厚度为18—20mm。

从材质上分，可以分为：镀锌铁，锌合金。

从性能上分，可以分为：需打洞，不需打洞两种。不需打洞就是我们所称的桥式铰链。桥式铰链样子看似一座桥，，所以俗称桥式铰链。它的特点是不需要在门板上钻洞，而且不受式样限制。规格有：小号，中号，大号（目前德国海蒂诗有这些产品）。需打洞，就是目前常用在橱柜门上的弹簧铰链等。它的特点：门板必须要打洞，门的式样受铰链限制，门关上后不会被风吹开，不需要再安装各种碰蛛。规格有：&26、&35。其中有可脱卸式定向铰链和不脱卸式的无定向铰链之分。如格拉斯的3703全，3704半等为脱卸式定向铰链，安装方便，拆卸灵活，门随意开道任何角度都能定位，使用寿命长。如海蒂诗叉尾铰链就是不具有脱卸功能，如全09050，零售价9.80元，半09051零售价10.36元，内09052，零售价10.92元。还有意大利铰链A——ZNM全4.68元，半4.68元，内5.18元。

中国家具设计资源网

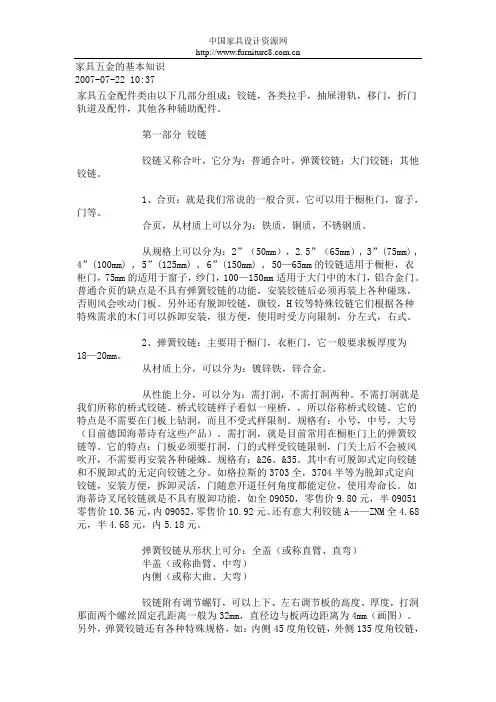

家具五金的基本知识

2007-07-22 10:37

家具五金配件类由以下几部分组成：铰链，各类拉手，抽屉滑轨，移门，折门轨道及配件，其他各种辅助配件。

第一部分 铰链

铰链又称合叶，它分为：普通合叶，弹簧铰链；大门铰链；其他铰链。

1、合页：就是我们常说的一般合页，它可以用于橱柜门，窗子，门等。

合页，从材质上可以分为：铁质，铜质，不锈钢质。

从规格上可以分为：2”（50mm），2.5”（65mm）, 3”(75mm) ,

4”(100mm) , 5”(125mm) , 6”(150mm) , 50—65mm的铰链适用于橱柜，衣柜门，75mm的适用于窗子，纱门，100—150mm适用于大门中的木门，铝合金门。普通合页的缺点是不具有弹簧铰链的功能，安装铰链后必须再装上各种碰珠，否则风会吹动门板。另外还有脱卸铰链，旗铰，H铰等特殊铰链它们根据各种特殊需求的木门可以拆卸安装，很方便，使用时受方向限制，分左式，右式。

2、弹簧铰链：主要用于橱门，衣柜门，它一般要求板厚度为18—20mm。

从材质上分，可以分为：镀锌铁，锌合金。

从性能上分，可以分为：需打洞，不需打洞两种。不需打洞就是我们所称的桥式铰链。桥式铰链样子看似一座桥，，所以俗称桥式铰链。它的特点是不需要在门板上钻洞，而且不受式样限制。规格有：小号，中号，大号（目前德国海蒂诗有这些产品）。需打洞，就是目前常用在橱柜门上的弹簧铰链等。它的特点：门板必须要打洞，门的式样受铰链限制，门关上后不会被风吹开，不需要再安装各种碰蛛。规格有：&26、&35。其中有可脱卸式定向铰链和不脱卸式的无定向铰链之分。如格拉斯的3703全，3704半等为脱卸式定向铰链，安装方便，拆卸灵活，门随意开道任何角度都能定位，使用寿命长。如海蒂诗叉尾铰链就是不具有脱卸功能，如全09050，零售价9.80元，半09051零售价10.36元，内09052，零售价10.92元。还有意大利铰链A——ZNM全4.68元，半4.68元，内5.18元。
