光纤光缆制造工艺及设备

重点内容 : 原料提纯工艺、预制棒汽相沉积工艺、拉丝工艺、套塑工艺、余长形成、松套水冷、绞合工艺、层绞工艺

难点 : 汽相沉积工艺参数确定、拉丝环境保护、余长的控制、梯度水冷的控制、绞合 参数的选择

主要内容 :

（ 1）光纤制造工艺

光纤原料 光纤预制棒熔 拉丝及一次 光纤张力筛选

制备及提 炼及表面处理 涂覆工艺 及着色工艺

质量检测与控 合格光纤 二次涂覆

制 工艺

(2) 缆芯制造工艺（成缆工艺） 二次套塑

加强件

光纤防水石油膏 松套光纤 层绞式单元

性能检测

张

力

筛

选

合

格 绞合机 缆芯 一 紧套光纤 中心管式单元

次

着

色

光 光纤防水油膏 性能检测 纤

骨架式缆芯单 光 带状光纤 阻 包 填 元 缆 水 扎 充 油 带 带 绳 膏

光纤防水油膏

( 3) 护套挤制工艺

光缆油膏

1/ 42

合格的缆芯 内护套 装铠 外护套 打印标记 检验

成品光缆

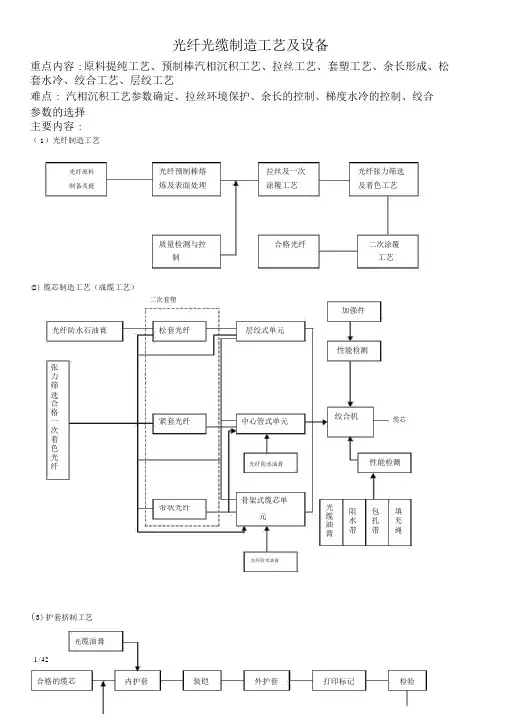

图 5－0-1 光纤光缆制造工艺流程图

通信用光纤是由高纯度 SiO2 与少量高折射率掺杂剂 GeO2、 TiO 2、 Al 2 O3、 ZrO2 和低折射率掺杂剂 SiF 4(F) 或

B2O3

或 P2O5 等玻璃材料经涂覆高分子材料制成的具有一定机械强度的涂覆光纤。 而通信用光缆是将若干根 （ 1～ 2160 根）

上述的成品光纤经套塑、绞合、挤护套、装铠等工序工艺加工制造而成的实用型的线缆产品。在光纤光缆制造过程中，要求严格控制并保证光纤原料的纯度，这样才能生产出性能优良的光纤光缆产品，同时，合理的选择生产工艺

也是非常重要的。目前，世界上将光纤光缆的制造技术分成三大工艺 .

5.0.1 光纤制造工艺的技术要点 :

光缆生产工艺流程

光缆是一种用于传输光信号的传输线路，它由一根或多根光纤和保护性的外壳组成。光缆的生产工艺流程是一个复杂而精细的过程，需要经过多道工序和严格的质量控制。下面将详细介绍光缆的生产工艺流程。

首先，光纤的生产。光纤是光缆的核心部分，它是由高纯度的石英玻璃制成。在生产过程中，需要先将石英砂加热到高温，然后拉制成细长的光纤。这个过程需要非常高的温度和精密的控制，以确保光纤的质量和性能。

接下来是光纤的涂覆。在这个过程中，光纤会被涂覆上一层绝缘材料，以保护光纤不受外界环境的影响。涂覆材料通常是一种特殊的塑料，它需要经过精密的控制和加热固化，以确保涂覆均匀且牢固。

然后是光纤的编织。在这个过程中，多根光纤会被编织成一根光缆芯。编织的方式通常是将多根光纤绕在一起，然后再加上一层保护材料。这个过程需要高度的精确度和技术，以确保光纤之间不会相互干扰，同时保证光缆的柔韧性和耐用性。

接着是光缆的护套。护套是光缆的外层保护壳，它需要具有良好的耐磨、耐压和耐腐蚀性能。护套的材料通常是一种特殊的塑料或金属，它需要经过挤压成型或包覆成型的工艺，以确保光缆的整体性能和外观。

最后是光缆的测试和质检。在光缆生产完成后，需要对光缆进行严格的测试和质检，以确保光缆的性能和质量达到标准要求。测试和质检的内容包括光传输性能、机械性能、环境适应性等多个方面，确保光缆在使用过程中能够稳定可靠地传输光信号。

总的来说，光缆的生产工艺流程是一个复杂而精细的过程，需要经过多道工序和严格的质量控制。只有在每一个环节都严格把关，才能生产出高质量的光缆产品，以满足不同领域的通信需求。
