传递函数

闭环传递函数和开环传递函数

之间的转换

对于单位负反馈的传递函数中,H(s)的值为1,所以在求闭环传递函数的时候必须严格按照式子）（）（）（sHsG1sG（式1）来进行转换。由于属于单位负反馈，所以式子可以变为）（）（sG1sG（式2）来进行计算。

下面来看如何转换：

① 开环传递函数转为闭环传递函数：

开环传递函数的是G(s)H(s)的式子，其中在单位负反馈中的H(s)=1，因此它的传递函数就是G(s)，即前向通道中的传递函数。

因此可以利用上面的（式1）进行转换，由于H(s)=1，故由（式2）可以求出闭环的传递函数。

② 闭环传递函数转为开环传递函数：

对于闭环函数来说，（式1）是关键的式子，在单位负反馈中，我们可以利用（式1）把闭环的转为开环的。

由（式1）可以看出，分母是1+G(s)，那么在闭环化为开环的过程中，必然要化为同样的形式，那么只要在分母的式子中除以含有S的式子化为1+G(s)H(s)的形式，这样的话就可以化为开环传递函数了。

下面看一个例子：已知φ（s）=s^2 + s + 1 =1 +GH 令φ（s）=0，即有 s^2 + s + 1=0 等式两边同除以s^2 + s 得到1+1/（s^2 + s ） =0 我们对比1+GH知道GH=1/（s^2 + s ），一般情况下H=1，或者其他，反正已知 得到G=1/（s^2 + s ）

以上是在单位负反馈的条件下求的，也或者求出的不是单位负反馈

的也是这样，因为我们从式子是不知道H(s)的值是多少的，因此两种情况都可以存在，即：G(s)H(s)= 1/（s^2 + s ）或者G(s)=1/（s^2 + s ）。

传递函数的作用

传递函数是数学中一个重要的概念，它描述了输入和输出之间的关系。在实际应用中，传递函数扮演着至关重要的角色，能够帮助我们理解系统的行为，并进行有效的控制和优化。本文将从控制系统、信号处理、通信系统和神经网络等多个方面探讨传递函数的作用。

在控制系统中，传递函数描述了系统对输入信号的响应。通过分析传递函数，我们可以预测系统的稳定性、阻尼比、超调量等重要参数，从而设计出合适的控制策略。传递函数还可以帮助我们进行系统建模和仿真，以验证控制算法的有效性和稳定性。通过传递函数，我们可以更好地理解系统的动态特性，为控制系统的设计和优化提供重要的参考依据。

在信号处理中，传递函数描述了信号在系统中的传输特性。通过传递函数，我们可以分析信号的频率响应、幅频特性、相频特性等重要参数，从而设计出合适的滤波器和滤波器。传递函数还可以帮助我们理解信号在系统中的传输过程，为信号处理算法的设计和优化提供重要的指导。通过传递函数，我们可以更好地理解信号处理系统的工作原理，为信号处理的应用提供重要的支持。

在通信系统中，传递函数描述了信号在通信链路中的传输特性。通过分析传递函数，我们可以评估信道的带宽、衰减、噪声等特性，从而设计出合适的调制解调器和编解码器。传递函数还可以帮助我们理解信号在通信链路中的传输过程，为通信系统的设计和优化提供重要的参考。通过传递函数，我们可以更好地理解通信系统的性能和可靠性，为通信技术的发展和应用提供重要的支持。

在神经网络中，传递函数描述了神经元的激活特性。通过传递函数，我们可以模拟神经元的激活过程，分析神经网络的学习能力、收敛速度、泛化能力等重要参数，从而设计出高效的神经网络模型和算法。传递函数还可以帮助我们理解神经网络的工作原理，为神经网络的应用和优化提供重要的指导。通过传递函数，我们可以更好地理解神经网络的学习和适应能力，为人工智能的发展和应用提供重要的支持。

传递函数在控制系统、信号处理、通信系统和神经网络等领域都具有重要的作用，能够帮助我们理解系统的动态特性和传输特性，为系统的设计和优化提供重要的参考。通过对传递函数的分析和应用，我们可以更好地理解系统的工作原理，提高系统的性能和可靠性，推动相关领域的发展和应用。传递函数作为数学工具的一种，不仅在理论研究中发挥着重要作用，也在工程实践中具有重要意义，为现代科学技术的进步做出了重要贡献。

1 / 1

反馈环节的传递函数公式

在控制系统中，反馈环节的传递函数表示了反馈信号对系统整体响应的影响。传递函数描述了输入和输出之间的关系。反馈环节的传递函数一般可以表示为以下形式：

G(s) = H(s) / (1 + H(s) * F(s))

其中，G(s)是反馈环节的传递函数，H(s)是反馈路径的传递函数，F(s)是前向路径的传递函数。

具体的传递函数公式取决于具体的反馈系统结构和控制算法。常见的反馈环节包括比例反馈、积分反馈、微分反馈等。下面是一些常见反馈环节的传递函数公式：

1. 比例反馈（Proportional Feedback）：

G(s) = Kp

其中，Kp为比例增益。

2. 积分反馈（Integral Feedback）：

G(s) = Ki / s

其中，Ki为积分增益。

3. 微分反馈（Derivative Feedback）：

G(s) = Kd * s

其中，Kd为微分增益。

这些是一些简单的反馈环节的传递函数公式。在实际控制系统中，可能会使用更复杂的传递函数形式来描述反馈环节，具体取决于系统的需求和设计。

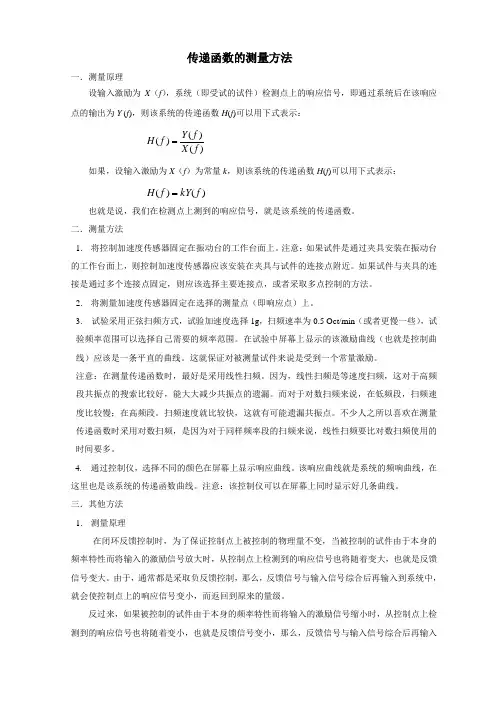

传递函数的测量方法

一．测量原理

设输入激励为X（f），系统（即受试的试件）检测点上的响应信号，即通过系统后在该响应点的输出为Y (f)，则该系统的传递函数H(f)可以用下式表示：

)()()(fXfYfH

如果，设输入激励为X（f）为常量k，则该系统的传递函数H(f)可以用下式表示：

)()(fkYfH

也就是说，我们在检测点上测到的响应信号，就是该系统的传递函数。

二．测量方法

1. 将控制加速度传感器固定在振动台的工作台面上。注意：如果试件是通过夹具安装在振动台

的工作台面上，则控制加速度传感器应该安装在夹具与试件的连接点附近。如果试件与夹具的连接是通过多个连接点固定，则应该选择主要连接点，或者采取多点控制的方法。

2. 将测量加速度传感器固定在选择的测量点（即响应点）上。

3. 试验采用正弦扫频方式，试验加速度选择1g，扫频速率为0.5 Oct/min（或者更慢一些），试

验频率范围可以选择自己需要的频率范围。在试验中屏幕上显示的该激励曲线（也就是控制曲线）应该是一条平直的曲线。这就保证对被测量试件来说是受到一个常量激励。

注意：在测量传递函数时，最好是采用线性扫频。因为，线性扫频是等速度扫频，这对于高频段共振点的搜索比较好，能大大减少共振点的遗漏。而对于对数扫频来说，在低频段，扫频速度比较慢；在高频段。扫频速度就比较快，这就有可能遗漏共振点。不少人之所以喜欢在测量传递函数时采用对数扫频，是因为对于同样频率段的扫频来说，线性扫频要比对数扫频使用的时间要多。

4. 通过控制仪，选择不同的颜色在屏幕上显示响应曲线。该响应曲线就是系统的频响曲线，在这里也是该系统的传递函数曲线。注意：该控制仪可以在屏幕上同时显示好几条曲线。

三．其他方法

1. 测量原理

在闭环反馈控制时，为了保证控制点上被控制的物理量不变，当被控制的试件由于本身的频率特性而将输入的激励信号放大时，从控制点上检测到的响应信号也将随着变大，也就是反馈信号变大。由于，通常都是采取负反馈控制，那么，反馈信号与输入信号综合后再输入到系统中，就会使控制点上的响应信号变小，而返回到原来的量级。
