信号交叉口通行能力的计算方法

交叉口计算相关公式

交叉口是指两条或多条道路交叉相接的地方，是城市交通网络中重要的组成部分。交叉口的设计合理与否直接影响交通流的顺畅与安全。计算交叉口的相关公式有以下几种：

1.交叉口设计速度计算公式：

交叉口的设计速度是指为满足交通需求和交通安全要求，在设计交叉口时所采用的基本交通速度。常用的计算公式如下：

vd = v0 + ((n * a) / (k * l * b))

其中，vd为交叉口设计速度，v0为参考速度（一般取主干道道速度），n为车流量，a为受站和出站影响的车流量调整系数，k为车头间距，l为进口道数目，b为绿灯时间/C(R/G)比值。

2.交通流量计算公式：

交通流量是指通过交叉口的车辆数目。常用的计算公式有：

Q=q*l*t*3600

其中，Q为交通流量（辆/小时），q为单位时间内通过单车道交叉口的车流量（辆/小时），l为进口道数目，t为单位时间。

3.渠化控制设计公式：

渠化控制是指通过划分车行道和的法规规定，控制交叉口的交通流量。常用的渠化控制设计公式有：

l=q/(n*a*b) 其中，l为进口车道数，q为交通流量，n为车流上升系数，a为平均延误时间，b为车头间距。

4.极大交通流量计算公式：

极大交通流量是指在道路网络上的其中一交叉口的最大交通流量。常用的计算公式有：

Q=q*l*t*3600*(1+S)

其中，Q为极大交通流量（辆/小时），q为单位时间内通过单车道交叉口的车流量（辆/小时），l为进口道数目，t为单位时间，S为安全性标志，一般为0.08

5.车流密度计算公式：

车流密度是指交叉口上单位面积的车辆数目。常用的计算公式有：

k=Q/v

其中，k为车流密度，Q为交通流量，v为车流速度。

6.通行能力计算公式：

通行能力是指交叉口或道路的容车能力，即单位时间能够通过的最大车辆数。常用的计算公式有：

C=Q/V

其中，C为通行能力，Q为交通流量，V为通行速度。

以上是交叉口计算相关的公式，这些公式可以帮助交通工程师在设计、规划和优化交叉口时进行参数计算，以满足交通需求和提高交通效率。当然，公式的具体应用需要结合实际情况和交通规则进行综合考虑。

道路通行能力计算

道路通行能力是指道路在单位时间内能够承载的交通流量。道路通行能力的计算对于道路规划和交通管理具有重要的意义。本文将从道路通行能力的定义、计算方法和影响因素等方面进行阐述。

一、道路通行能力的定义

道路通行能力是指在一定的道路条件下，道路能够有效承载的交通流量。通行能力的大小取决于道路的设计、布局、交通管理和交通流组成等因素。通行能力的计算是为了合理规划道路交通，提高交通效率和安全性。

二、道路通行能力的计算方法

1. 标准车道通行能力法：根据车道宽度、车道数和交通流组成等因素，计算出标准车道通行能力，再乘以车道数得到总通行能力。

2. 基本车道通行能力法：根据道路的几何形态、交通流组成和交通信号控制等因素，计算出基本车道通行能力。

3. 最大流量法：根据道路的几何形态、交通流组成和交通信号控制等因素，通过实测数据或模拟仿真，计算出道路的最大流量。

三、影响道路通行能力的因素

1. 道路几何形态：包括道路宽度、车道数、路段长度、交叉口布局等。

2. 交通流组成：包括车辆类型、车辆速度、车辆密度等。

3. 交通信号控制：包括交通信号灯的设置和配时等。 4. 道路交叉口：包括交叉口类型、交叉口数量和交叉口信号控制等。

四、道路通行能力的优化措施

1. 道路扩容：通过增加车道数、拓宽道路等方式提高道路通行能力。

2. 交通信号优化：通过合理设置交通信号灯和优化配时，提高交通流的通行效率。

3. 交通管理措施：包括限行措施、交通管制和交通引导等，通过合理的交通管理提高道路通行能力。

五、道路通行能力的应用

1. 道路规划：在道路规划过程中，需要根据预测的交通流量和道路通行能力，合理规划道路的宽度、车道数和交叉口布局等。

2. 交通管理：通过对道路通行能力的计算和分析，可以制定合理的交通管理措施，提高道路交通的效率和安全性。

3. 交通仿真：通过对道路通行能力的模拟和仿真，可以评估不同交通管理措施对道路通行能力的影响，为决策提供科学依据。

通行能力与饱和度的计算模型 精品文档

收集于网络，如有侵权请联系管理员删除 通行能力的模型计算

(1) 基本饱和流量的计算：本论文用的是《城市道路交叉口规划与设计规程》中提供的资料。bTS=1800pcu/h，bLS=1800pcu/h ，bRS=1650pcu/h。

(2) 各类进口车道参数的计算：

该立交为城市主干路与环线相交的交叉口，禁止大型车辆驶入信号交叉口，只有为数很少的公交车，机动车以小汽车为主。根据观测，统一取大车率为2%，既HV=2%。交叉口的坡度为0，即G=0。所以大车校正系数gf=1-

(G+HV)=98%。进口道宽度为3.25米，车道宽度修正系数为wf=1。交叉口内的自行车流很少，取自行车修正系数为bf=1。交叉口的路缘石半径约25米，右转车道转弯半径校正系数rf=1。

则东进口道饱和流量：

直行车道：bgWbTTfffSS=1764 pcu/h

左转车道: gWbLLffSS=1764 pcu/h

右转车道： rgWbRRfffSS=1617 pcu/h

其它各进口车道的计算方法同上，最后计算的结果为：西进口道的直行、左转和右转饱和流量分别为：1764 pcu/h、1764 pcu/h 和 1617 pcu/h。南进口道的直行、左转和右转饱和流量分别为：1764 pcu/h、1764 pcu/h 和 1617

pcu/h。北进口道的直行、左转和右转饱和流量分别为：1764 pcu/h、1764

pcu/h 和 1617 pcu/h。

1 饱和流量计算模型

饱和流量的定义是：在一次连续的绿灯信号时间内，进口道上一列连续车队能通过进口道停车线的最大流量，单位是pcu/绿灯小时。饱和流量用实测或精品文档

收集于网络，如有侵权请联系管理员删除 估算的平均基本饱和流量乘以各影响因素校正系数的方法估算。即：进口车道的估算饱和流量：

ibiiSNSfF 或 ifSNS （3-1）

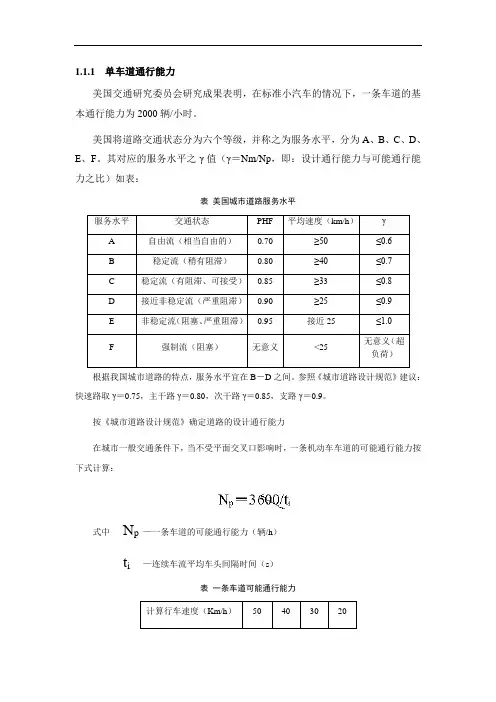

1.1.1 单车道通行能力

美国交通研究委员会研究成果表明，在标准小汽车的情况下，一条车道的基本通行能力为2000辆/小时。

美国将道路交通状态分为六个等级，并称之为服务水平，分为A、B、C、D、E、F。其对应的服务水平之γ值（γ＝Nm/Np，即：设计通行能力与可能通行能力之比）如表：

表 美国城市道路服务水平

服务水平 交通状态 PHF 平均速度（km/h） γ

A 自由流（相当自由的） 0.70

≥50 ≤0.6

B 稳定流（稍有阻滞） 0.80 ≥40 ≤0.7

C 稳定流（有阻滞、可接受） 0.85 ≥33 ≤0.8

D 接近非稳定流（严重阻滞） 0.90 ≥25 ≤0.9

E 非稳定流（阻塞、严重阻滞） 0.95 接近25 ≤1.0

F 强制流（阻塞） 无意义 <25 无意义（超负荷）

根据我国城市道路的特点，服务水平宜在B－D之间。参照《城市道路设计规范》建议：快速路取γ＝0.75，主干路γ＝0.80，次干路γ＝0.85，支路γ＝0.9。

按《城市道路设计规范》确定道路的设计通行能力

在城市一般交通条件下，当不受平面交叉口影响时，一条机动车车道的可能通行能力按下式计算：

式中 Np —一条车道的可能通行能力（辆/h）

ti —连续车流平均车头间隔时间（s）

表 一条车道可能通行能力

计算行车速度（Km/h） 50 40 30 20

可能通行能力（辆/小时） 1690 1640 1550 1380

不受平面交叉口影响时一条车道的设计通行能力:

式中 Nml —— 一条机动车道的设计通行能力（辆/h）

ac —— 机动车道通行能力的道路分类系数，主干道为0.8

a综合 —— 考虑交叉口间距、绿信比等综合折减系数

参照上述美国城市道路服务水平分类标准和根据我国城市道路设计规范中的道路设计通行能力结合新安西乡的实际交通状况来计算本次规划中采用的设计通行能力。
