cmos工作原理

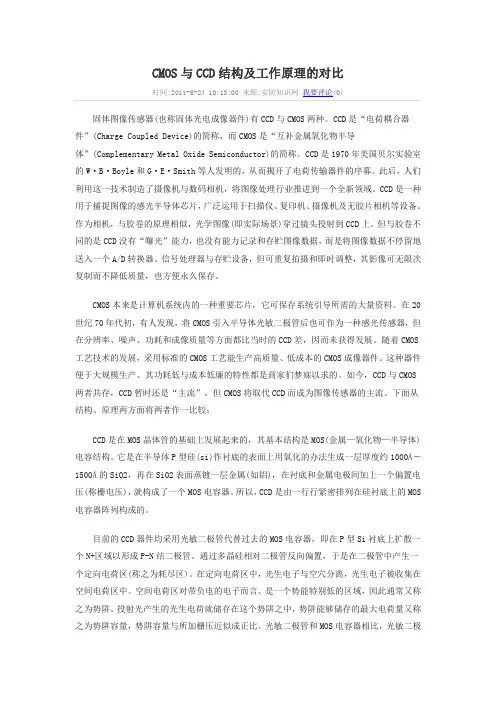

CMOS与CCD结构及工作原理的对比

时间:2011-6-24 10:13:00 来源:安防知识网

我要评论(0)

固体图像传感器(也称固体光电成像器件)有CCD与CMOS两种。CCD是“电荷耦合器件”(Charge Coupled Device)的简称，而CMOS是“互补金属氧化物半导体”(Complementary Metal Oxide Semiconductor)的简称。CCD是1970年美国贝尔实验室的W·B·Boyle和G·E·Smith等人发明的，从而揭开了电荷传输器件的序幕。此后，人们利用这一技术制造了摄像机与数码相机，将图像处理行业推进到一个全新领域。CCD是一种用于捕捉图像的感光半导体芯片，广泛运用于扫描仪、复印机、摄像机及无胶片相机等设备。作为相机，与胶卷的原理相似，光学图像(即实际场景)穿过镜头投射到CCD上。但与胶卷不同的是CCD没有“曝光”能力，也没有能力记录和存贮图像数据，而是将图像数据不停留地送入一个A/D转换器、信号处理器与存贮设备，但可重复拍摄和即时调整，其影像可无限次复制而不降低质量，也方便永久保存。

CMOS本来是计算机系统内的一种重要芯片，它可保存系统引导所需的大量资料。在20世纪70年代初，有人发现，将CMOS引入半导体光敏二极管后也可作为一种感光传感器，但在分辨率、噪声、功耗和成像质量等方面都比当时的CCD差，因而未获得发展。随着CMOS工艺技术的发展，采用标准的CMOS工艺能生产高质量、低成本的CMOS成像器件。这种器件便于大规模生产、其功耗低与成本低廉的特性都是商家们梦寐以求的。如今，CCD与CMOS两者共存，CCD暂时还是“主流”，但CMOS将取代CCD而成为图像传感器的主流。下面从结构、原理两方面将两者作一比较：

CCD是在MOS晶体管的基础上发展起来的，其基本结构是MOS(金属—氧化物—半导体)电容结构。它是在半导体P型硅(si)作衬底的表面上用氧化的办法生成一层厚度约1000Å〜1500Å的SiO2，再在SiO2表面蒸镀一层金属(如铝)，在衬底和金属电极间加上一个偏置电压(称栅电压)，就构成了一个MOS电容器。所以，CCD是由一行行紧密排列在硅衬底上的MOS电容器阵列构成的。

cmos传感器的工作原理

CMOS传感器是一种光电转换器件，常用于数字摄像机、数码相机和手机摄像头等设备中。它采用了互补金属氧化物半导体（CMOS）技术，通过利用光电效应将光信号转换为电信号。

具体来说，CMOS传感器由一系列微小的光电二极管（pixel）组成，每个像素负责将特定位置的光信号转换为电荷。在工作时，CMOS传感器通过镜头将光线引入，光线经过透镜后会被分散到像素上。

当光线通过像素区域时，光能量会激发像素中的光敏元件。这些光敏元件会将光信号转换为电荷，并将电荷存储在像素的电容中。存储的电荷量与光信号的强度成正比。

然后，在特定的时间间隔后，传感器会对每个像素的电荷进行读取。读取过程涉及将电荷传递到输出放大器，并将其转换为电压信号。输出的电压信号经过放大、模数转换和数字信号处理后，最终形成图像。

CMOS传感器相较于传统的CCD传感器具有很多优势。首先，CMOS传感器集成度高，制造工艺简单，能够容纳更多的像素。其次，CMOS传感器具有低功耗特性，在功耗和性能方面更加出色。此外，CMOS传感器还可以实现全局快门，避免快速移动物体产生的图片失真问题。

总结起来，CMOS传感器通过光电效应将光信号转换为电荷信号，然后将电荷转换为电压信号，并通过电路处理最终形成图像。这种工作原理使得CMOS传感器成为现代摄像和相机设备中的重要组成部分。

cmos温度传感器工作原理

CMOS温度传感器工作原理（CMOS Temperature Sensors Working

Principle）

CMOS温度传感器是利用互补金属氧化物半导体（CMOS）技术制造的温度传感器。它由微型电流发生器组成，通过测量运算放大电路输出的电压或电流来获取温度信息。

CMOS温度传感器的工作原理可以分为以下几个步骤：

1. 温度依赖电流源（Temperature-dependent current sources）：

2. 线性传感器（Linear sensor）：

温度依赖电流经过一个线性传感器转换为一定范围内的电压或电流，该传感器通常是一个差动放大器电路。通过调整线性传感器的增益和偏置，可以使得传感器的输出与温度成线性关系。

3. 参考电压发生器（Reference voltage generator）：

为了在测量过程中提供一个对比准确的参考值，CMOS温度传感器使用一个参考电压发生器生成一个固定的参考电压，用于与线性传感器的输出进行比较。

4. ADC和数字处理（ADC and digital processing）：

将线性传感器的输出与参考电压进行比较后，得到一个模拟电压或电流值。通常情况下，CMOS温度传感器将使用一个模数转换器（ADC）将模拟信号转换为数字信号。然后，经过一系列的数字处理，可以将数字信号转换为温度值。 总的来说，CMOS温度传感器利用了CMOS技术的优势，通过温度依赖电流源、线性传感器、参考电压发生器、ADC和数字处理等步骤，实现了对温度的测量和转换。这种传感器的优点包括体积小、功耗低、精度高等，因此在许多应用领域中得到了广泛的应用。

cmos电压比较器工作原理

CMOS电压比较器作为一种常见的电子电路元件，广泛应用于模拟

电路和数字电路中。它主要用于比较两个电压信号的大小，并根据比

较结果产生输出。本文将详细介绍CMOS电压比较器的工作原理，从输

入端、比较器电路、输出以及工作过程等方面加以说明，以帮助读者

更好地理解和应用CMOS电压比较器。

一、输入端：

CMOS电压比较器的输入端主要包括正向输入端（+IN）和反向输入

端（-IN）。+IN和-IN分别接收待比较的两个电压信号。在比较器工

作过程中，电压信号较大的输入端通常被连接为正向输入端，而电压

信号较小的输入端则连接为反向输入端。比较器根据这两个输入端的

电压差异来判断两个输入信号的大小。

二、比较器电路：

CMOS电压比较器的核心是比较器电路，它根据输入信号的电压差

异来产生输出结果。比较器电路一般由多个晶体管和电阻器组成。例

如，一个常见的CMOS电压比较器电路是由两个互补MOS（CMOS）晶体

管构成，分别是P型MOS晶体管和N型MOS晶体管。这两个晶体管通

过控制电压的变化来实现电压比较和输出的切换。

CMOS电压比较器的输出主要有两种状态，即高电平和低电平。输

出根据输入信号的电压差异来切换状态。当+IN电压大于-IN电压时，

输出为高电平；当+IN电压小于-IN电压时，输出为低电平。输出信号

可被进一步使用于数字电路中的逻辑电路或模拟电路中的信号处理。

假设我们有一个CMOS电压比较器，输入端的+IN接收一个电压信

号Vin=3V，而-IN接收一个电压信号Vin'=2V。在这种情况下，比较器

电路将根据这两个输入信号的差异来产生输出。由于Vin大于Vin'，

所以比较器的输出为高电平。如果Vin=2V，Vin'=3V，那么比较器的输

出将会是低电平。

四、工作过程：

CMOS电压比较器的工作过程可以分为下述几个步骤：1.输入阶段：输入信号通过正向和反向输入端输入到比较器电路

中。

2.比较阶段：比较器电路根据输入信号的电压差异进行比较，并
