弯管折弯系数是指在管道弯曲过程中，管壁受到的应变与外力作用的关系。这一系数对于设计和制造各种工业管道和管件具有重要意义，因为它能够帮助工程师们确定管道制造工艺、材料选择以及最终产品的强度和可靠性。以下是一些相关参考内容，帮助我们更好地了解弯管折弯系数的应用和计算方法。

1. 管材料的选择：

弯管折弯系数与管道材料的强度和可塑性密切相关。常见的管道材料包括碳钢、不锈钢、铜和铝等。在选择管道材料时，需要考虑其强度、韧性和可塑性等因素，以确保管道在折弯过程中不会发生塑性变形或破裂。

2. 折弯半径的影响：

弯管折弯系数还与折弯半径有关。通常情况下，较小的折弯半径会导致较大的应变，而较大的折弯半径则会导致较小的应变。因此，在设计和制造管道时，需要根据具体情况选择合适的折弯半径，以平衡管道的强度和成本。

3. 弯管折弯系数的计算方法：

计算弯管折弯系数的常用方法是根据管道的几何形状和材料的力学性能来进行。一种常用的方法是使用折弯系数K值来表示管道的折弯能力。K值是一个无单位的常数，可根据实际测量或经验公式来确定。通过将K值与管道的几何参数和材料性能结合起来，可以计算出管道的应变。

4. 弯管折弯系数与管道制造工艺的关系： 在管道的制造过程中，折弯是一个常见的工艺步骤。根据不同的折弯工艺和设备，管道的折弯系数可能会有所不同。因此，在进行管道制造时，需要根据具体的工艺要求来选择合适的折弯设备和方法，以确保管道的质量和性能。

总之，弯管折弯系数是管道设计和制造中一个重要的参数。合理选择管道材料、折弯半径和制造工艺，计算和控制弯管折弯系数，可以确保管道具有足够的强度和可靠性，适应各种工业环境和应用需求。通过不断的研究和实践，我们可以进一步完善和优化弯管折弯系数的计算方法，提高管道制造的效率和品质。

合集下载

折弯系数表

折弯系数表

编制： 作成： 日期： 审核： 日期： 批准： 日期：

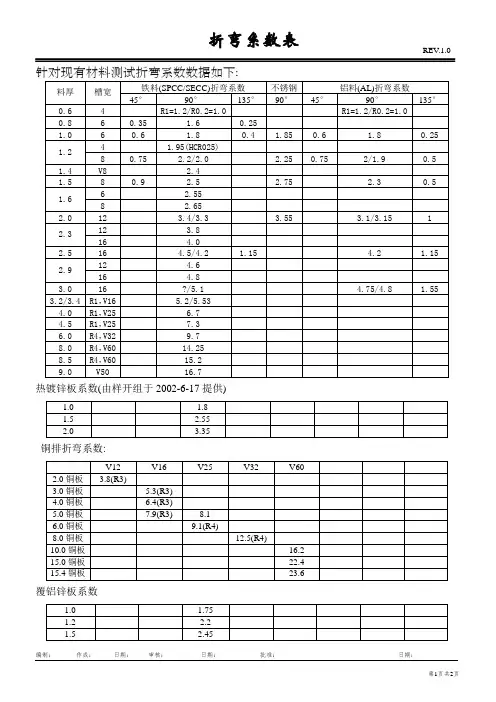

第1页共2页 折弯系数表 REV.1.0

针对现有材料测试折弯系数数据如下:

料厚 槽宽 铁料(SPCC/SECC)折弯系数 不锈钢 铝料(AL)折弯系数

45° 90° 135° 90° 45° 90° 135°

0.6 4 R1=1.2/R0.2=1.0 R1=1.2/R0.2=1.0

0.8 6 0.35 1.6 0.25

1.0 6 0.6 1.8 0.4 1.85 0.6 1.8 0.25

1.2 4 1.95(HCR025)

8 0.75 2.2/2.0 2.25 0.75 2/1.9 0.5

1.4 V8 2.4

1.5 8 0.9 2.5 2.75 2.3 0.5

1.6 6 2.55

8 2.65

2.0 12 3.4/3.3 3.55 3.1/3.15 1

2.3 12 3.8

16 4.0

2.5 16 4.5/4.2 1.15 4.2 1.15

2.9 12 4.6

16 4.8

3.0 16 ?/5.1 4.75/4.8 1.55

3.2/3.4 R1，V16 5.2/5.53

4.0 R1，V25 6.7

4.5 R1，V25 7.3

6.0 R4，V32 9.7

8.0 R4，V60 14.25

8.5 R4，V60 15.2

9.0 V50 16.7

热镀锌板系数(由样开组于2002-6-17提供)

1.0 1.8

1.5 2.55

2.0 3.35

铜排折弯系数:

V12 V16 V25 V32 V60

折弯系数、重量

折弯系数、重量

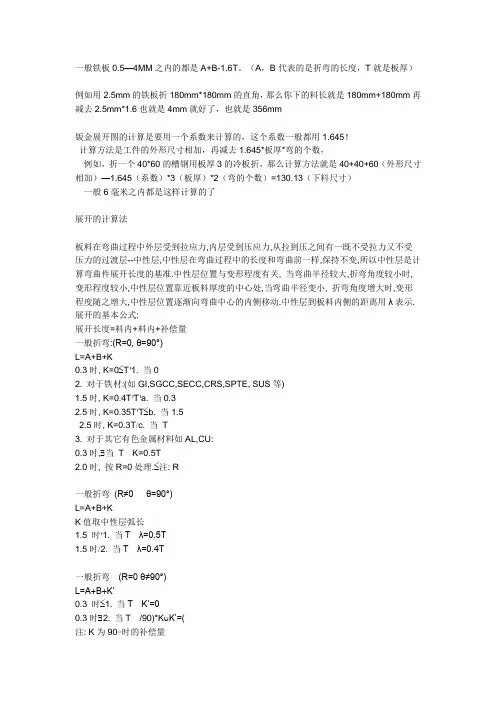

一般铁板0.5—4MM之内的都是A+B-1.6T。（A，B代表的是折弯的长度，T就是板厚）

例如用2.5mm的铁板折180mm*180mm的直角，那么你下的料长就是180mm+180mm再减去2.5mm*1.6也就是4mm就好了，也就是356mm

钣金展开图的计算是要用一个系数来计算的，这个系数一般都用1.645！

计算方法是工件的外形尺寸相加，再减去1.645*板厚*弯的个数，

例如，折一个40*60的槽钢用板厚3的冷板折，那么计算方法就是40+40+60（外形尺寸相加）—1.645（系数）*3（板厚）*2（弯的个数）=130.13（下料尺寸）

一般6毫米之内都是这样计算的了

展开的计算法

板料在弯曲过程中外层受到拉应力,内层受到压应力,从拉到压之间有一既不受拉力又不受压力的过渡层--中性层,中性层在弯曲过程中的长度和弯曲前一样,保持不变,所以中性层是计算弯曲件展开长度的基准.中性层位置与变形程度有关, 当弯曲半径较大,折弯角度较小时,变形程度较小,中性层位置靠近板料厚度的中心处,当弯曲半径变小, 折弯角度增大时,变形程度随之增大,中性层位置逐渐向弯曲中心的内侧移动.中性层到板料内侧的距离用λ表示.

展开的基本公式:

展开长度=料内+料内+补偿量

一般折弯:(R=0, θ=90°)

L=A+B+K

0.3时, K=0T1. 当0

2. 对于铁材:(如GI,SGCC,SECC,CRS,SPTE, SUS等)

1.5时, K=0.4TTa. 当0.3

2.5时, K=0.35TTb. 当1.5

2.5时, K=0.3Tc. 当 T

3. 对于其它有色金属材料如AL,CU:

0.3时,当 T K=0.5T

2.0时, 按R=0处理.注: R

一般折弯 (R≠0 θ=90°)

L=A+B+K

K值取中性层弧长

1.5 时1. 当T λ=0.5T
