架空绝缘导线载流量

FINISH

/CLEAR

/FILNAME,DAOXIAN

/PREP7

/UNITS,SI

ET,1,LINK167

ET,2,LINK167

ET,3,LINK167

ET,4,LINK167

ET,5,LINK167

ET,6,LINK160

EDMP,CABLE,1 !定义材料1

MP,EX,1,6.5E10 ！定义材料弹性模量

MP,NUXY,1,0.3 ！定义材料泊松比

MP,DENS,1,12689.2 !四分裂，定义材料密度

EDMP,CABLE,2 !定义材料2

MP,EX,2,6.5E10

MP,NUXY,2,0.3

MP,DENS,2,3172

EDMP,RIGI,3,7,7 !定义材料3

MP,EX,3,2E11

MP,NUXY,3,0.3

MP,DENS,3,2000

!导地线实常数

R,1,2.1262E-3,0.00778 !导线实常数

*DO,I,-49,51,1

K,I+50+10100,(I-1)*5+250,3281*(EXP((I-1)*5/3281)+EXP(-(I-1)*5/3281))/2-3281-9.5291+55,0

*ENDDO

*DO,J,10101,10103,1

L,J,J+1

*ENDDO

LATT,1,1,1,,,

LESIZE,ALL,,,1

LMESH,ALL

!定义断线处PART2（第三个单元上）间隔棒长度为0.4米，删除part2/3/4/5

K,1,15,53.690,0.2 ！定义关键点

K,2,20,53.336,0.2

L,1,2 ！通过2个关键点定线

LATT,2,1,2,,,

LESIZE,ALL,,,1

LMESH,ALL

K,3,15,53.690,-0.2

K,4,20,53.336,-0.2

绝缘导线载流量

绝缘导线载流量，是否穿管分别算。

无管敷设载流大，穿管敷设载流小。

多股软线载流大，单根硬线载流线。

导线载流咋计算，截面乘以一系数。

二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

1）“二点五下乘以九，往上减一顺号走”说的是2.5mm2及以下的各种截面积铝芯绝缘导线的载流量约为截面积的9倍。从4mm2及以上导线的载流量和截面积的倍数关系是顺着线号往上排，倍数逐次减1，即4×8、6×7、10×6、16×5、25×4。

2）“三十五乘三点五，双双成组减点五”说的是35mm2的导线载流量为截面积的3.5倍。从50mm2及以上的导线，其载流量与截面积之间的倍数关系变为两个线号成一组，倍数依次减0.5，即50mm、

70mm2导线的载流量为截面积的3倍；95、120mm2导线载流量是其截面积的2.5倍，依此类推。

3）“条件有变加折算，高温九折铜升级”是为铝芯绝缘导线明敷在环境温度为25℃的条件下而定的。若铝芯绝缘导线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；

当使用的不是铝导线而是铜芯绝缘导线，它的载流量要比同规格铝导线略大一些，可按上述口诀方法算出比铝导线加大一个线号的载流量，如16mm2铜导线的载流量，可按25mm2铝导线计算。

导线的安全载流量与截面积的大小、绝缘材料的最高运行温度、敷设方式（是否穿管敷设）等因素有关。

一般来说，导线截面积越大，其安全载流量越大；温度越高，导线的允许载流量越小。相同截面积的导线，不穿管明敷设时载流量大一些，穿管敷设时载流量小一些。多股线的载流量要比单股线大。例如4mm2的多股铜芯软线它的载流量比单根硬铜芯线要大一些。

10kv架空输电线路的绝缘配合

随着配电网的飞速发展，供电区域被树木覆盖，严重的腐蚀、台风等诸多因素的影。向，使配电网的可靠性面临新的困难。受到自然界对配电网构成的这种或那种威胁，从而产生了分裂架空绝缘导线。架空绝缘导线与普通架空裸导线相比，具有许多优点，可解决常规裸导线在运行过程中遇到的一些难题，价格又比地埋电缆便宜得多，因此，在配电网中得到广泛的应用。

1 架空绝缘导线的主要特点

(1)绝缘性能好。架空绝缘导线由于多了一层绝缘层，比裸导线优越的绝缘性能，可减少线路相间距离，降低对线路的支持件的绝缘要求，提高同杆架设线路的回路数。

(2)防腐蚀性能好。架空绝缘导线由于外层有绝缘层，比裸导线受氧化腐蚀的程度小，抗腐蚀能力较强，可延长线路的使用寿命。

(3)防外力破坏。减少受树木，飞飘金属膜和灰尘等外在因素的影响，减少相间短路及接地事故。

(4)强度达到要求。绝缘导线虽然少了钢心，但坚韧，使整个导线的机械强度能达到应力设计的要求。

2 架空绝缘导线的规格

(1)线心。架空绝缘导线有铝心和铜心两种。在配电网中，铝心应用比较多，主要是铝材比较轻，而且较便宜，对线路连接件和支持件的要求低，加上原有的配电网也以钢心铝绞线为主，选用铝心线便于原有网络的连接。在实际使用中也多选用铝心线。铜心线主要是作为变压器及开关设备的引下线。

(2)绝缘材料。架空绝缘导线的绝缘保护层有厚绝缘(3．4mm)和薄绝缘(2．5mm)两种。厚绝缘的运行时允许与树木频繁接触，薄绝缘的只允许与树木短时接触。绝缘保护层又分为交联聚乙烯和轻型聚乙烯，交联聚乙烯的绝缘性能更优良。常用的lOkV架空绝缘导线如表1所示。

3 架空绝缘导线的敷设方式

(1)单根常规敷设方式。这种架设方式就是采用目前裸导线的常规水泥电杆、铁附件及陶瓷绝缘子配件，按裸体导线架设方式进行架设，比较适合于老线路进行改造和走廊较充分的区域。

(2)单根敷设采用特制的绝缘支架把导线悬挂，这种方式可增加架设的回路数，节省线路走廊，降低线路单位造价。

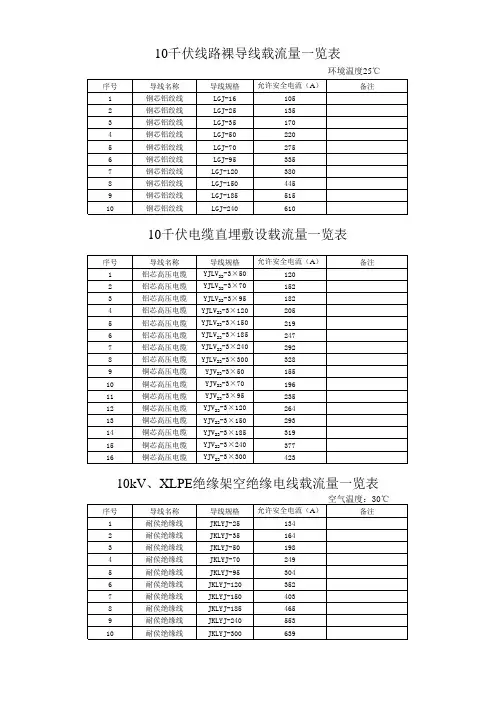

环境温度25℃序号导线名称导线规格允许安全电流（A）备注

1钢芯铝绞线LGJ-16105

2钢芯铝绞线LGJ-25135

3钢芯铝绞线LGJ-35170

4钢芯铝绞线LGJ-50220

5钢芯铝绞线LGJ-70275

6钢芯铝绞线LGJ-95335

7钢芯铝绞线LGJ-120380

8钢芯铝绞线LGJ-150445

9钢芯铝绞线LGJ-185515

10钢芯铝绞线LGJ-240610

序号导线名称导线规格允许安全电流（A）备注

1铝芯高压电缆YJLV22-3×501202铝芯高压电缆YJLV22-3×70152

3铝芯高压电缆YJLV22-3×95182

4铝芯高压电缆YJLV22-3×120205

5铝芯高压电缆YJLV22-3×150219

6铝芯高压电缆YJLV22-3×185247

7铝芯高压电缆YJLV22-3×240292

8铝芯高压电缆YJLV22-3×300328

9铜芯高压电缆YJV22-3×50155

10铜芯高压电缆YJV22-3×70196

11铜芯高压电缆YJV22-3×95235

12铜芯高压电缆YJV22-3×120264

13铜芯高压电缆YJV22-3×150293

14铜芯高压电缆YJV22-3×185319

15铜芯高压电缆YJV22-3×240377

16铜芯高压电缆YJV22-3×300423

空气温度：30℃

序号导线名称导线规格允许安全电流（A）备注

1耐侯绝缘线JKLYJ-25134

2耐侯绝缘线JKLYJ-35164

3耐侯绝缘线JKLYJ-50198

4耐侯绝缘线JKLYJ-70249

5耐侯绝缘线JKLYJ-95304

6耐侯绝缘线JKLYJ-120352

7耐侯绝缘线JKLYJ-150403

8耐侯绝缘线JKLYJ-185465

9耐侯绝缘线JKLYJ-240553

10耐侯绝缘线JKLYJ-30063910千伏线路裸导线载流量一览表

10千伏电缆直埋敷设载流量一览表

10kV、XLPE绝缘架空绝缘电线载流量一览表
