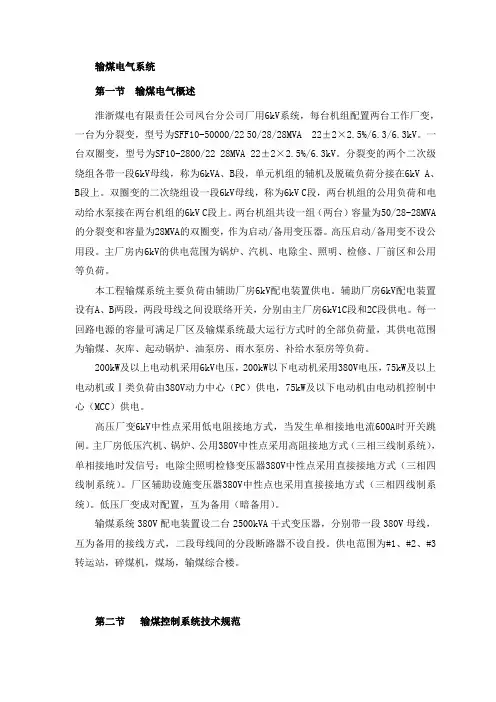

输煤电气系统第一节输煤电气概述淮浙煤电有限责任公司凤台分公司厂用6kV系统，每台机组配置两台工作厂变，一台为分裂变，型号为SFF10-50000/22 50/28/28MVA 22±2×2.5%/6.3/6.3kV。
一台双圈变，型号为SF10-2800/22 28MVA 22±2×2.5%/6.3kV。
分裂变的两个二次级绕组各带一段6kV母线，称为6kVA、B段，单元机组的辅机及脱硫负荷分接在6kV A、B段上。
双圈变的二次绕组设一段6kV母线，称为6kV C段，两台机组的公用负荷和电动给水泵接在两台机组的6kV C段上。
两台机组共设一组（两台）容量为50/28-28MVA 的分裂变和容量为28MVA的双圈变，作为启动/备用变压器。
高压启动/备用变不设公用段。
主厂房内6kV的供电范围为锅炉、汽机、电除尘、照明、检修、厂前区和公用等负荷。
本工程输煤系统主要负荷由辅助厂房6kV配电装置供电。
辅助厂房6kV配电装置设有A、B两段，两段母线之间设联络开关，分别由主厂房6kV1C段和2C段供电。
每一回路电源的容量可满足厂区及输煤系统最大运行方式时的全部负荷量，其供电范围为输煤、灰库、起动锅炉、油泵房、雨水泵房、补给水泵房等负荷。
200kW及以上电动机采用6kV电压，200kW以下电动机采用380V电压，75kW及以上电动机或Ⅰ类负荷由380V动力中心（PC）供电，75kW及以下电动机由电动机控制中心（MCC）供电。
高压厂变6kV中性点采用低电阻接地方式，当发生单相接地电流600A时开关跳闸。
主厂房低压汽机、锅炉、公用380V中性点采用高阻接地方式（三相三线制系统），单相接地时发信号；电除尘照明检修变压器380V中性点采用直接接地方式（三相四线制系统）。
厂区辅助设施变压器380V中性点也采用直接接地方式（三相四线制系统）。
低压厂变成对配置，互为备用（暗备用）。
输煤系统380V配电装置设二台2500kVA干式变压器，分别带一段380V母线，互为备用的接线方式，二段母线间的分段断路器不设自投。
