建筑工程防雷专项施工方案

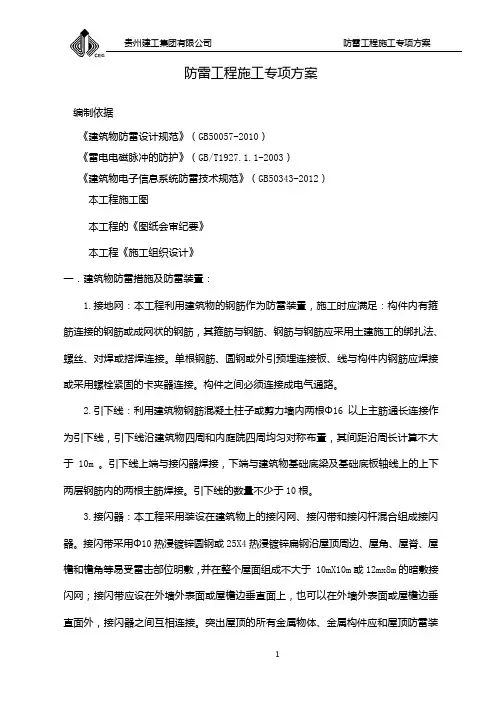

贵州建工集团有限公司 防雷工程施工专项方案

1 防雷工程施工专项方案

编制依据

《建筑物防雷设计规范》（GB50057-2010）

《雷电电磁脉冲的防护》（GB/T1927.1.1-2003）

《建筑物电子信息系统防雷技术规范》（GB50343-2012）

本工程施工图

本工程的《图纸会审纪要》

本工程《施工组织设计》

一．建筑物防雷措施及防雷装置：

1.接地网：本工程利用建筑物的钢筋作为防雷装置，施工时应满足：构件内有箍筋连接的钢筋或成网状的钢筋，其箍筋与钢筋、钢筋与钢筋应采用土建施工的绑扎法、螺丝、对焊或搭焊连接。单根钢筋、圆钢或外引预埋连接板、线与构件内钢筋应焊接或采用螺栓紧固的卡夹器连接。构件之间必须连接成电气通路。

2.引下线：利用建筑物钢筋混凝土柱子或剪力墙内两根Φ16以上主筋通长连接作为引下线，引下线沿建筑物四周和内庭院四周均匀对称布置，其间距沿周长计算不大于10m 。引下线上端与接闪器焊接，下端与建筑物基础底梁及基础底板轴线上的上下两层钢筋内的两根主筋焊接。引下线的数量不少于10根。

3.接闪器：本工程采用装设在建筑物上的接闪网、接闪带和接闪杆混合组成接闪器。接闪带采用Φ10热浸镀锌圆钢或25X4热浸镀锌扁钢沿屋顶周边、屋角、屋脊、屋檐和檐角等易受雷击部位明敷，并在整个屋面组成不大于 10mX10m或12mx8m的暗敷接闪网；接闪带应设在外墙外表面或屋檐边垂直面上，也可以在外墙外表面或屋檐边垂直面外，接闪器之间互相连接。突出屋顶的所有金属物体、金属构件应和屋顶防雷装置相连，在屋面接闪器保护范围之外的非金属物体应装接闪器并和屋顶防雷装置相连。

外部防雷装置的接地和防闪电感应、内部防雷装置、电气和电子系统等接地共用接地装置，并应与引入的金属管线做等电位连接。外部防雷装置的专设接地装置采用由建筑物桩基、基础底板主轴线上的上下两层主筋中的两根通长焊接形成的基础接地网围绕建筑物敷设成环形、网状接地体组成。作为接地体的基础内钢筋在周围地面以下距地面不应小于0.5m，钢筋直径不小于16mm。

建筑工程防雷工程施工方案

一、前期准备工作

在进行防雷工程施工之前，需对施工现场进行认真的勘查和测量，了解建筑结构、周围环境、用电情况等情况，综合考虑确定防雷系统的布设方案。同时要提前准备好所需材料和设备，确保施工中不会因为缺少材料而影响进度。

二、防雷系统设计

根据建筑的特点和需求，确定适合的防雷系统设计方案。常见的防雷系统包括避雷带、避雷针、接地装置等。要根据建筑的高度和形状，选择合适的避雷针和避雷带，确保其可以有效地引导雷电流入地。

三、施工方案

1. 避雷带的铺设

首先需在建筑的周围挖掘一条深度达到要求的基坑，然后在基坑内铺设避雷带，注意避雷带的接地装置的布置需要符合要求。避雷带的接地装置一般需要埋设在地下1米深的地下，确保可以有效地将雷电流引入地下。

2. 避雷针的安装

避雷针的布置一般需要根据建筑的高度和形状进行合理的安排，确保可以有效地引导雷电流。避雷针的安装需要在建筑的顶部或者高处固定，同时要确保与避雷带的连接牢固可靠。

3. 接地装置的设置

接地装置是防雷系统中非常重要的一部分，其设置需要遵循相关的规范和标准。接地装置的埋设深度一般需要达到1米，确保可以有效地将雷电流引入地下。同时要保证接地装置与避雷带和避雷针的连接牢固可靠。

4. 施工过程中的安全措施

在施工过程中，需严格遵守相关的安全规定，提前制定详细的安全方案，确保施工人员的安全。同时要加强现场管理，保证所有操作符合相关的规范和标准。

综上所述，建筑工程防雷工程施工方案需要综合考虑建筑结构、雷电保护设备以及施工过程中的安全措施等多个方面。只有在各个环节都得到严格的控制和管理，才能确保防雷系统的安全可靠。希望以上内容对您有所帮助。

第1篇

本项目为某地区接地防雷工程，主要包括以下内容：

1. 接地网施工：包括接地网材料采购、接地网设计、接地网施工、接地网验收等。

2. 防雷设施施工：包括避雷针、避雷带、避雷网、避雷器等防雷设施的材料采购、设计、施工、验收等。

3. 接地系统测试：对接地网、防雷设施进行接地电阻测试，确保接地系统符合国家标准。

4. 施工资料整理：整理施工过程中的各项资料，包括施工图纸、施工方案、施工记录、验收报告等。

二、施工准备

1. 组织机构

成立以项目经理为组长，技术负责人、施工负责人、质量负责人、安全负责人等为成员的施工领导小组，负责工程的全面管理工作。

2. 施工人员

根据工程需求，组织具备相应资质的施工人员，并对施工人员进行技术交底和安全教育。

3. 施工材料

（1）接地网材料：选用符合国家标准的高质量接地网材料，包括接地扁钢、接地圆钢、接地模块等。

（2）防雷设施材料：选用符合国家标准的高质量避雷针、避雷带、避雷网、避雷器等。

（3）施工工具：准备必要的施工工具，如卷尺、水平尺、焊接设备、切割设备、测试仪器等。

4. 施工设备

（1）接地网施工设备：接地网压接设备、焊接设备、切割设备等。 （2）防雷设施施工设备：避雷针安装设备、避雷带安装设备、避雷网安装设备、避雷器安装设备等。

（3）接地系统测试设备：接地电阻测试仪、接地系统测试仪等。

5. 施工图纸及资料

熟悉施工图纸，了解工程结构、接地系统、防雷设施等设计要求，确保施工过程中严格按照图纸进行。

三、施工方案

1. 接地网施工

（1）接地网材料验收：对接地网材料进行验收，确保材料质量符合国家标准。

（2）接地网设计：根据工程需求，设计接地网布局，确定接地网材料规格、数量等。

（3）接地网施工：按照设计图纸，进行接地网施工，包括接地扁钢、接地圆钢、接地模块的安装、焊接等。

（4）接地网验收：对接地网进行接地电阻测试，确保接地电阻符合国家标准。

编号：

预留预埋及防雷接地工程施工方案

1

目录

第一章 编制依据 ........................................................................................ 1

1.1合同招标文件、技术规格书 ........................................................ 1

1.2相关标准 ........................................................................................ 1

第二章 工程概况 ........................................................................................ 2

2.1工程基本概况 ................................................................................ 2

2.2主要预留预埋及防雷接地的内容 ................................................ 3

第三章 施工准备 ........................................................................................ 4

3.1 技术准备 ....................................................................................... 4

3.3作业条件准备 ................................................................................ 5
