电气安全讲座(三、防爆)

电气防爆安全要求

1．危险环境

不同危险环境应当选用不同类型的防爆电气设备，并采用不同的防爆措施。因此，首先必须正确划分所在环境危险区域的大小和级别。

门)气体、蒸气爆炸危险环境

根据爆炸性气体混合物出现的频繁程度和持续时间将此类危险环境分为0，区、1区和2区。危险区域的大小受通风条件、释放源特征和危险物品性能参数的影响。

①0区(0级危险区域)指正常运行时连续出现或长时间出现或短时间频繁出现爆炸性气体、蒸气或薄雾的区域。除有危险物质的封闭空间(如密闭容器内部空间、固定顶液体贮罐内部空间等)以外，很少存在0区。

②1区(1级危险区域)指正常运行时预计周期性出现或偶然出现爆炸性气体、蒸气或薄雾的区域。

③2区(2级危险区域)指正常运行时不出现，即使出现也只是短时间偶然出现爆炸性气体、蒸气或薄雾的区域。

爆炸危险区域的级别主要受释放源特征和通风条件的影响。连续释放比周期性释放的级别高；周期性释放比偶然短时间释放的级别高。良好的通风(包括局部通风)可降低爆炸危险区域的范围和等级。

爆炸危险区域的范围和等级还与危险蒸气密度等因素有关。

(2)粉尘、纤维爆炸危险环境

根据爆炸性混合出现的频繁程度和持续时间将此类危险环境分为10区和11区。

①10区(10级危险区域)指正常运行时连续或长时间或短时间频繁出现爆炸性粉尘、纤维的区域。

②11区(11级危险区域)指正常运行时不出现，仅在不正常运行时短时间偶然出现爆炸性粉尘、纤维的区域。

2．防爆安全要求

电气的爆炸是与火灾有联系的，发生火灾的同时发生爆炸。因此，防爆安全除按防火安全要求外，还要注意以下几点：

(1)防爆电气设备的选用

应当根据安装地点的危险等级、危险物质的组别和级别、电气设备的种类和使用条件选用爆炸危险环境的电气设备。所选用电气设备的组别和级别不应低于该环境中危险物质的组别和级别。当存在两种以上危险物质时，应按危险程度较高的危险物质选用。 在爆炸危险环境，应尽量少用或不用携带式电气设备，应尽量少安装插销座。

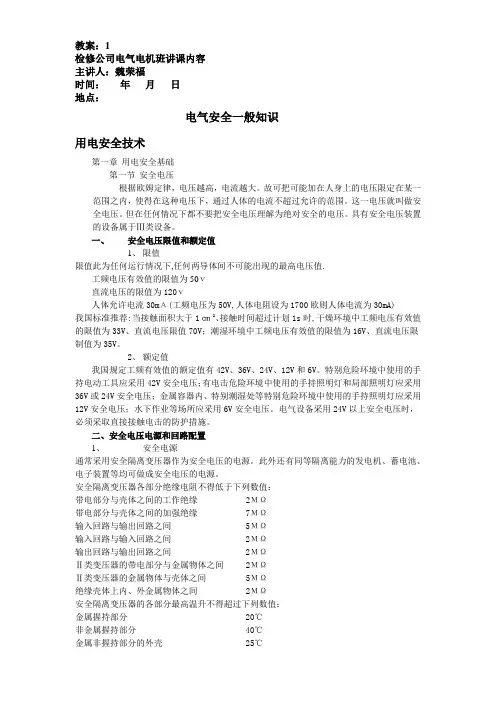

教案：1

检修公司电气电机班讲课内容

主讲人：魏荣福

时间： 年 月 日

地点：

电气安全一般知识

用电安全技术

第一章 用电安全基础

第一节 安全电压

根据欧姆定律，电压越高，电流越大。故可把可能加在人身上的电压限定在某一范围之内，使得在这种电压下，通过人体的电流不超过允许的范围。这一电压就叫做安全电压。但在任何情况下都不要把安全电压理解为绝对安全的电压。具有安全电压装置的设备属于Ⅲ类设备。

一、 安全电压限值和额定值

1、 限值

限值此为任何运行情况下,任何两导体间不可能出现的最高电压值.

工频电压有效值的限值为50ⅴ

直流电压的限值为120ⅴ

人体允许电流30mΑ(工频电压为50V,人体电阻设为1700欧则人体电流为30mA)

我国标准推荐:当接触面积大于1㎝2、接触时间超过计划1s时,干燥环境中工频电压有效值的限值为33V、直流电压限值70V；潮湿环境中工频电压有效值的限值为16V、直流电压限制值为35V。

2、 额定值

我国规定工频有效值的额定值有42V、36V、24V、12V和6V。特别危险环境中使用的手持电动工具应采用42V安全电压；有电击危险环境中使用的手持照明灯和局部照明灯应采用36V或24V安全电压；金属容器内、特别潮湿处等特别危险环境中使用的手持照明灯应采用12V安全电压；水下作业等场所应采用6V安全电压。电气设备采用24V以上安全电压时，必须采取直接接触电击的防护措施。

二、安全电压电源和回路配置

1、 安全电源

通常采用安全隔离变压器作为安全电压的电源。此外还有同等隔离能力的发电机、蓄电池、电子装置等均可做成安全电压的电源。

安全隔离变压器各部分绝缘电阻不得低于下列数值：

带电部分与壳体之间的工作绝缘 2ΜΩ

带电部分与壳体之间的加强绝缘 7ΜΩ

输入回路与输出回路之间 5ΜΩ

输入回路与输入回路之间 2ΜΩ

。防爆安全技术”讲座（第３讲仪表防爆技术基础）徐建平

“防爆安全技术＂讲座

第３讲仪表防爆技术基础

１电气防爆基本原理

基于爆炸三角形原理，人们在实践中逐渐找到了

许多有效的工业防爆原理和方法，主要有以下几种：①间隙防爆

早在１９世纪初德国科学家贝林（Ｂｅｙｌｉｎｇ）在研究

火焰穿过金属间隙现象时，发现间隙宽度小到一定程度，可以使圆柱形的法兰容器内甲烷与空气混合物的

爆炸不会引起容器周围甲烷与空气混合物的爆炸。究

其原因主要是因为金属间隙能阻止爆炸火焰的传播和

冷却爆炸产物的温度，达到熄灭火焰和隔离爆炸产物

穿出的效果，俗称“隔爆技术”。隔爆型电气设备就是

按此原理设计、制造而成的。隔爆间隙种类主要有平

面接合面、止口接合面、圆筒接合面、螺纹接合面。另

外，金属微孑Ｌ（粉末冶金）、金属网罩、充砂等结构型

式，也源自间隙防爆原理。

②减小点燃能量防爆

几乎在发明间隙防爆原理的同一时期，英国科学

家提出：限制电路中的电气参数，降低电路的电压和电

流或者采取某些可靠保护电路，阻止强电流和高电压

窜入爆炸危险场所，保证爆炸危险场所中电路产生的

开断路电火花或热效应能量小于爆炸性混合物的最小

点燃能量，点燃不起爆炸性混合物。

本质安全型仪表就是按此原理进行设计、制造的。本质安全型电气设备结构简单、体积小、重量轻、制造

和维护方便，具有可靠的安全性，能直接应用在最危险

的０区场所。因此，此类电器设备被广泛地应用在石

油、化工等大型工程上，并逐渐地替代笨重的隔爆型结

构。

③阻止点火源与爆炸性混合物相接触的防爆

根据燃烧和爆炸三要素原理，采取一些可靠的隔

离措施，使点火源与周围爆炸性混合物不能直接接触，

从而达到防爆目的，俗称“隔离技术”。隔离技术是通过点火源与爆炸性混合物的有效隔离，达到防爆目的。

《自动化仪表》第２９卷第５期２００８年５月徐建平

（上海仪器仪表自控系统检验测试所，上海２００２３３）

当前，国内外已有的隔离措施有油隔离、浇封隔离、惰

性气体隔离、充入正压空气隔离等，相对应的防爆技术

“防爆安全技术”讲座（第４讲防爆电气设备的选型）徐建平

防爆安全技术”讲座

第４讲防爆电气设备的选型

１防爆电气设备的选型

１．１防爆电气设备的选型原则

①安全

安全是选用的首要原则，选用防爆电气设备须与

爆炸危险场所的区域等级和爆炸性混合物的级别、组别相适应，否则就不能保证安全。

②符合法规

选用防爆电气设备必须遵守国家有关安全法规及相关标准。

③环境适应防爆电气设备规定的环境条件温度范围为：

一２０～＋４０℃，温度过高、过低都需采取特殊的设

计、试验等措施。此外，还要考虑是户内使用还是户

外使用以及应防止外部因素（化学作用、机械作用和

热、电气、潮湿等）对防爆性能的影响。对于户外使

用的防爆电气设备，其外壳防护等级不得低于ＩＰ５４。

④方便维护

防爆电气设备使用期间的维护和保养是确保安全

可靠的重要保证。在相同的功能要求条件下，选择结

构越简单越好。此外还须考虑同一工程项目内使用防

爆电气设备的互换性．便于维护管理。必要时，还应考

虑系统运行要求，如连续运行的自动化系统应优先选

用本质安全型产品。⑤经济合理

选择防爆电气设备，不仅要考虑价格，还须对设备的可靠性、寿命、运转费用、耗能、维修时的备件等作全

面分析平衡，才能选择最佳的防爆电气设备。

１．２爆炸性气体环境用电气设备的选型

１．２．１根据区域类别选型

若电气设备和电路符合ＧＢ３８３６．４—２０００（“ｉａ”类——本质安全型）标准及０区安装规程，则该电气设

备和电路可用于０区危险场所。如“ｎ”型电气设备，

只能限于２区危险场所使用，如表ｌ所示。徐建军

（上海仪器仪表自控系统检验测试所，上海２００２３３）

表ｌ防爆电气设备按区域选型表

电气设备防爆型式代号适用区域

１．２．２根据气体或蒸气的引燃温度选型

电气设备应按其最高表面温度不超过可能出现的

任何气体或蒸气的引燃温度选型，电气设备必须在被

标志的温度范围内使用。

１．２．３根据设备类别选型

防爆型式为“ｅ”、“ｍ”、“ｏ”、“ｐ”和“ｑ”的电气设

备应为Ⅱ类设备。
