农村FTTH改造与建设策略分析

  • 格式：pdf
  • 大小：162.57 KB
  • 文档页数：3

第３２卷第１期　２０１２年３月　山东通信技术　Ｓｈａｎｄｏｎｇ　Ｃｏｍｍｕｎｉｃａｔｉｏｎ　Ｔｅｃｈｎｏｌｏ￣　ＶＯ１．３２　ＮＯ．１　Ｍａｒ．２０１２　农村ＦＴＴＨ改造与建设策略分析　杨红明徐永洁　（山东省邮电规划设计院有限公司，济南２５００３１）　摘　要：本文基于目前农村宽带发展现状，对农村通信改造投资进行分析研究，提出了农村ＦＴＴＨ改造策略，以更好地　支撑农村宽带业务发展。　关键词：农村宽带ＦＴＴＨ建设　１引言　农村通信分布的典型特点是“多、远、散”，即：　乡镇、行政村、自然村数量多，中继距离、用户接入　距离远。农户的聚居程度低、用户分散、交通不便。　长期以来．农村通信领域存在着线路老化、被盗损　坏现象普遍、投诉率高，投入大、建设运营成本相对　较高等问题。　当前农村通信的成本．线路上主要体现在线路　维护、迁改、电缆被盗恢复费用等方面，设备上主要　体现在机房租赁费、设备运行费较高等方面。传统　的ＰＳＴＮ、ＡＧ、ＡＤＳＬ等接入方式，已不能满足农村　用户日益增长的高带宽需求。　ＦＴＴＨ的非电特性、能支持用户端口平滑扩容　的特点，非常适合农村环境下的通信实际。因此，如　果针对一些运维成本过高、竞争激烈的农村进行　ＦＴＴＨ改造，可以节省大量的线路设备维护费、机房　租赁费、电费等．，并带来新的业务增长，其综合效益　非常可观　因此，某省级基础电信运营商通过对农村通信　改造投资效益的分析研究，提出对农村宽带进行　ＦＴＴＨ改造的策略，旨在大幅提升网络能力。以确保　农村宽带接入竞争优势，更好地支撑农村宽带业务　发展　２农村ＦＴＴＨ改造原则　２．１改造范围　优先改造有以下情况的区域：　（１）电缆盗割频繁、老化损坏严重，机房租赁费　及能耗过高．运维成本明显高于平均水平的村庄；　（２）通信电缆（含配线电缆）５０对以上、接入距　离超过２公里的村庄：　（３）偏远农村固话实装２０部以下、宽带用户需　求占固话用户４０％以上的村庄；　（４）宽带装机率在３０％以上的富裕农村；　（５）业务竞争激烈的地区。　２．２农村ＦＴＴＨ建设模式　（１）接入设备的选用　农村ＦＴＴＨ建设应优先选用ＧＰＯＮ设备。ＯＬＴ　建议优先设置在乡镇驻地、模块局、基站等自有机　房。原则上ＯＤＮ总分光比设为１：６４．选用ＣＬＡＳＳ　Ｂ＋、ＣＬＡＳＳ　Ｃ和ＣＬＡＳＳ　Ｃ＋光模块，建议覆盖半径　分别为５公里、１０公里和ｌ５公里。特殊情况下．总　分光比可设为１：１２８，选用ＣＬＡＳＳ　Ｃ＋光模块，且　

覆盖半径不宜超过５公里　第１期　杨红明等：农村兀’ＴＨ改造与建设策略分析　２　（２）ＯＤＮ网络建设　３农村ＦＴＴＨ改造方案　根据用户实际分布情况，采用一级分光与二级　分光相结合的方式，但同一区域内宜采用统一的接　人方式，尽量避免混用。因为农村用户密度较低，一　般以二级分光方式为主。　选择原ＰＳＴＮ、ＡＧ、ＡＤＳＬ网点所在、位置合适　的村庄设置一级分光点。～级分光点的设置应尽量　靠近用户，设在覆盖区域的中心位置。分布设置的　单个一级分光点覆盖用户相对较少，不宜设置大容　量光交接箱，可选用小容量光交接箱或分光分纤　箱，同时考虑后期扩容需求，箱内需预留设备机位。　ＯＬＴ与一级分光点之间及一级分光点之下应　尽量利用原有光缆资源，不具备资源的情况下再考　虑新建。新建光缆纤芯数量应按照终期容量设计．　必要时在关键位置预留纤芯，以避免同一路由短期　内重复施工。光缆采用层绞式光缆，以方便纤芯掏　接，减少熔接次数。　二级分光点应分布设置，靠近用户，蝶形引入　光缆布放长度一般控制在１５０米以内。最长不超过　２００米；在敷设跨度较大的情况下，可考虑采用自　承式蝶形光缆。根据覆盖范围内的住户数．计算二　级分光器分光比，合理设置二级分光点．一般可选　１：１６或１：８。　分光分纤箱选用室外防雨防锈分纤箱，优先选　用室外型壁挂式或抱杆式．安装位置应在安全高度　以上，挂墙安装时．箱体底部距地面高度不宜小于　２米。光缆采用下进线方式进入分光分纤箱。为降　低线路衰耗、减少跳接次数，宜选用免跳接和直熔　型分光分纤箱。农村ＦＴＴＨ建设模式图如图１所　示　一　●　一Ｉ　觥一—　

图１农村ＦＴＴＨ建设模式　按照固话实装量分为五种规模：固话实装数小　于２０部，２０．５０部，５０．１００部，１００—２００部和大于　２００部的村庄。　３．１二级分光方式　以典型的农村自然村二级分光为例．选择合适　的乡镇营业部驻地、模块局或基站机房安装ＯＬＴ　设备，撤掉ＰＳＴＮ、ＡＧ、ＡＤＳＬ网点及设备　并在原　网点所在村庄设置一级分光点。ＯＬＴ与一级分光点　之间利用原有光缆资源，一级分光点之下尽量利用　原有光缆资源，不具备光缆资源的情况下考虑新　建。　根据各村实际装机情况。合理配置端口数量，　以实现既能满足用户顺利转网，又能满足近期用户　发展的需要，端Ｅｌ配置情况见表１。　表１端口配置表　建筑物性质　每村固话实装数（部）　配置端口数　＜２０　１６　２０．５０　４８　农村／平房　５０．１００　９６　１００．２００　１６０　＞２００　２５６　以第一级分光采用１：４光分路器为例，根据固　话实装情况．一级分光点一般可覆盖２—３个自然　村。工程建成后，可满足用户转网和新增接人需求，　无需重复建设配线光缆，只投资配线光缆以外部　分。实装２００部以内的村庄ＦＴＴＨ改造模型１如图　２所示　

酥　三’群一…　孺ｉ…．．，　一　＆■－……啊…　＿●ｒ啊‘　一一一■■　■’－　图２农村ＦＴＴＨ改造模型１

　３　山东通信技术　２０１２矩　（１）固话用户数＜２Ｏ的村庄：由一级分光点新　布放６芯配线光缆，解决光纤覆盖。村内设置１个　分光分纤箱（内安装１：１６分光器，每个分光器大约　覆盖５０—６０个住户．第二级分光器上行光纤要求　不低于２芯）。通过适配器连接用户皮线光缆，皮线　光缆平均距离１５０米左右。　（２）２０＜固话用户数＜５０的村庄：由一级分光　点新布放６芯配线光缆。村内均匀设置分光分纤箱　（共安装１：１６分光器３台，每个分光器大约覆盖　５０—６０个住户。第二级分光器上行光纤要求不低　于２芯）。通过适配器连接用户皮线光缆，皮线光缆　平均距离１５０米左右。　（３）５０＜固话用户数＜１００的村庄：由一级分　光点新布放１２芯配线光缆。村内均匀设置分光分　纤箱（安装１：１６分光器６台，每个分光器大约覆盖　５０—６０个住户，第二级分光器上行光纤要求不低　于２芯）。通过适配器连接用户皮线光缆，皮线光缆　平均距离１５０米左右。　（４）１００＜固话用户数＜２００的村庄：由一级分　光点新布放２４芯配线光缆。村内均匀设置分光分　纤箱（安装１：１６分光器ｌＯ台，每个分光器约覆盖　５Ｏ一６０个住户，第二级分光器上行光纤要求不低　于２芯）。通过适配器连接用户皮线光缆，皮线光缆　平均距离１５０米左右。　（５）固话用户数＞２００的村庄：由一级分光点　新布放２４芯配线光缆。村内均匀设置分光分纤箱　（安装１：１６分光器ｌ６台，每个分光器大约覆盖　５０—６０个住户，第二级分光器上行光纤要求不低　于２芯）。通过适配器连接用户皮线光缆，皮线光缆　平均距离１５０米左右。　实装２００部以上的村庄采用二级分光方式。其　ＦＴＴＨ改造模型２如图３所示　

…　一～　＝　…鞠　◆。　图３农村ＦＴＴＨ改造模型２　３．２一级分光方式　对于宽带和固话装机率较高、用户比较集中　的村庄。可考虑采用一级分光方式．每ＰＯＮ口最　大分光比为ｌ：６４，分光点应分布设置，靠近用户　集中的位置。蝶形引入光缆布放长度一般控制在　１５０米以内，最长不宜超过２００米。根据覆盖范围　内的住户数，计算分光器数量，合理设置分光点。　采用一级分光方式的农村ＦＴＴＨ改造模型３　如图４所示　此外，对于位置偏远、只有零星固话用户的　

图４农村ＦＴＴＨ改造模型３　区域，可向用户推荐２／３Ｇ业务或无线固话业务　进行替代，以撤除接人设备及电缆。　４结束语　本文基于农村ＦＴＴＨ建设模型，通过综合对　比分析改造前、后的工程投入、线路及设备运营　维护费用等方面资金的变化情况，针对五种规模　的农村建设模型提出了切实可行的改造方案．能　够更好地指导农村通信建设，在满足农村用户不　断增长的通信需求的同时，确保投资收益的最大　

化

合集下载

有线宽带FTTH场景提速改造方案研究

有线宽带FTTH场景提速改造方案研究

19家宽业务专题 电信工程技术与标准化

2018年7月 第 7 期（第31卷 总第250期）月刊2018年 第7期 有线宽带FTTH场景提速改造方案研究 徐正国 （中国移动通信集团设计院有限公司山东分公司，济南 250101）摘　要　随着中国移动有线宽带用户发展迅猛，有线宽带端口占用率越来越高，单PON口下带的用户越来越多，难以满足多用户高带宽并发的需求。同时随着网络电视、4K、3D视频和游戏等新兴业务的发展，百兆甚至千兆用户需求越来越旺盛，现有网络不能完全支撑高带宽的业务发展需求，带宽的提速升级迫在眉睫。本文针对中国移动业务旺盛和高价值站点的FTTH接入场景，分析扩容提速需求，提出降低分光比方案和升级10 GPON方案。关键词　FTTH；提速；10 GPON；改造方案中图分类号 TN915.63 文献标识码 A 文章编号 1008-5599（2018）07-0019-04

收稿日期：2017-10-291 引言2017年中国移动提出有线宽带要以“百兆能力，千兆示范”为目标进行建设，满足网络提速、业务协同和技术演进需求。随着中国移动“大连接”战略的落地实施，有线宽带用户发展迅猛，未来百兆甚至千兆用户需求越来越旺盛，现有FTTH接入网络不能完全支撑高带宽的业务发展需求，带宽的扩容升级迫在眉睫。当前中国移动有线宽带覆盖主要基于GPON的FTTH模式为主，OLT下行至用户可满足带宽升级到100 Mbit/s的要求，但未来2年后难以满足以200～1 000 Mbit/s为主的业务需求。本文分析了两种FTTH场景下提速改造的方案，包括降低分光比方案和升级10 GPON方案。两种方案各有优缺点，工程实施中应根据覆盖站点的带宽需求及资源情况，采用适合的升级改造方案。2 FTTH提速需求分析OLT下行可提供带宽测算方法具体见公式（1）。 单PON口下行最大带宽＝分光比×（∑业务带宽×比例）×端口占用率×并发比×占空比 （1）由公式（1）可以看出，OLT下行至用户的带宽主要取决于业务带宽、端口占用率、并发比和占空比。GPON单PON口下行有效带宽2.35 Gbit/s，10 GPON下行有效带宽为8.66 Gbit/s。以家庭宽带发展较好省份为例，2017年端口占用率为50%，后续将逐步上升，预计2021年达到70%（为启动端口扩容阈值），用户上网行为的并发比取定为50%，占空比取定60%。根据公式（1）测算得出表1结论。20 2018年7月 第 7 期（第31卷 总第250期）月刊2018年 第7期电信工程技术与标准化 家宽业务专题

OLT设备优化建设研究

OLT设备优化建设研究

OLT设备优化建设研究

[摘要]随着宽带用户数量的不断提升，网络承载压力逐渐显现。OLT作为有线宽带网络中的核心节点，其网络结构、端口、带宽配置等均可对网络承载能力产生直接影响。因此，通过统筹调整OLT布局，优化OLT建设，可以提高网络传输速率，增加网络容量，为客户提供高质量、高带宽的服务，同时节约了管线和设备资源，降低了维护成本。本文主要对OLT设备优化建设进行研究探讨，以供大家参考。

[关键词] OLT；设备；优化；建设；

前言

当前，以EPON和GPON为代表的XPON无源光网络，可以实现语音电话、数据上网、视频和TDM业务的综合业务接入，其以全程光链路无光源的技术优势，已经成为FTTX宽带接入的首选和主流方案。在实际宽带网络工程建设中，PON系统光线路终端设备OLT的设置位置直接影响着FTTX宽带接入网的建设模式、覆盖范围、以及宽带接入网与上层互联的连接模式。前期因各区域发展不平衡、FTTX宽带网络建设不同步，随着宽带用户数量的不断增多，导致OLT设备覆盖范围、端口分配、网络承载能力等出现了一些问题，因此需要不断调整优化OLT建设部署，这对有效承载宽带业务、实现投资效益最大化、降低管理维护成本，具有重要意义。

一、OLT设备简述

以EPON和GPON为主的PON无光源网络是实现FTTX光纤接入的主流技术，它主要由光纤线路终端OLT、无源光分配网ODN和光纤网络单元ONU组成。基于PON系统的OLT既是一个交换机或路由器，又是一个提供多个业务的平台，其提供了面向无源光纤网络的光纤接口。OLT除了提供网络集中和接入功能外，还可以针对用户QoS（Quality of Service）服务质量，指报文传送的吞吐量、时延、抖动、丢失率等性能）需求的不同进行带宽分配，网络安全和管理配置[1]。OLT设备通常是放在中心机房、模块局等，然后通过城域网主干光缆连接到离用户最近的光交箱，再通过1：N分光器分成N路，通过配线光缆接入离用户较近的分纤箱，在分纤箱里再通过皮线光缆接入到具体用户家中的ONU设备。

关于农村FTTH改造端口配置方式的分析

关于农村FTTH改造端口配置方式的分析

龙源期刊网

关于农村FTTH改造端口配置方式的分析

作者：王锐

来源：《中国新通信》2014年第14期

【摘要】 在宽带接入网类改造项目中，农村地区FTTH改造作为未来通信市场激烈竞争的一大地区，选择不同的FTTH改造端口配置方式往往会造成投资收益比差别较大，如何选择合理的配置方式控制投资规模、满足建设指标是本文讨论的重点。

【关键词】 光纤宽带 农村FTTH 端口配置

随着“宽带中国”战略的推行，宽带技术模式和接入速率都发生了较大变化。自2012年以来，我国各地区已对既有城区进行了大规模的FTTH改造工作，经过近几年的发展，积累了一定的FTTH建设和维护经验。为应对目前农村通信市场激烈竞争，2014年各地区陆续开展了农村区域宽带网络的光纤改造，为进一步加强建设原则、技术要求、项目管理等方面的要求，本文从改造端口配置方式的不同对农村FTTH建设进行分析。

一、分光方式

（1）分光方式的选择：根据《2014年辽宁联通农村宽带光纤改造建设指导意见》，农村FTTH改造采用二级分光方式。（2）分光器的组成：根据农村住户分布的自然条件限制，选择以1：8+1：8和1：16+1：4为主。覆盖住户小于200-300户，一级分光点与光交集中部署；覆盖住户超过300户，一级分光点分散部署。（3）分光器位置：二级分光点放置在光分路箱内，光分路箱安装在电杆上，采用室外型（建议采用抱杆式SMC箱体）。

二、端口配置

（1）城市分光器端口配置方式的演变

城市FTTH改造，采用二级分光方式，二级分光器到单元布放。从近2年市内宽带风暴改造工程来看，分光器的端口配置经历了3个阶段，经过实践检验，配置方式逐渐走向成熟。

①第一阶段FTTH端口配置：按照每单元用户数的30%配置。（该方式只考虑了实际住户数，未考虑实装AD数，端口配置数量未结合实际情况，造成后期有些单元端口扩容，有些单元端口过剩）②第二阶段FTTH端口配置：按照现有AD数的90%配置端口数。（该方式只考虑了实装AD数，未考虑实际住户数，端口配置数量过低，造成后期端口扩容频繁）③第三阶段FTTH端口配置（M（住户数）+N（实装AD数）方式）：建设的分光器端口结合楼宇及单元做好合理布局，满足市场预计两年用户转化及新增需求，端口配置数=现有AD数+（常住户数-现有AD数）*50%，并结合现场适当预留10%端口容量；（该方式综合考虑了实装AD数与实际住户数，配置端口在满足现有实装AD用户全覆盖的基础上，结合市场发展的前景，预龙源期刊网

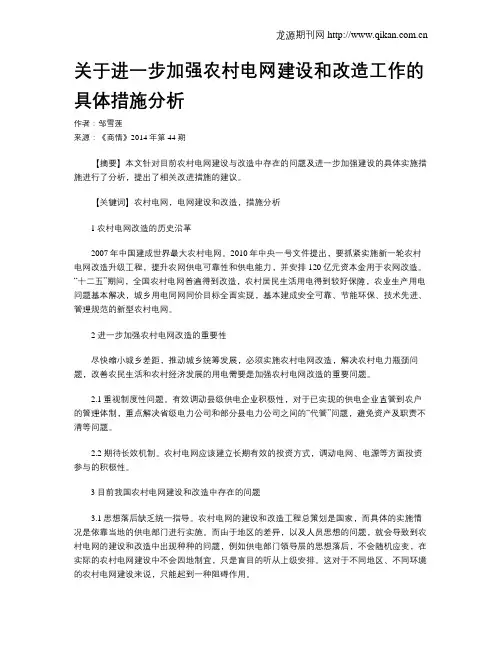

关于进一步加强农村电网建设和改造工作的具体措施分析
