高压电缆头制作技术及标准

高压电缆头制作流程

一、引言

高压电缆头是电力传输和分配系统中的重要组成部分，用于连接高压电缆的终端。它具有良好的绝缘性能和电气连接功能，能够确保电力传输的安全和可靠性。本文将介绍高压电缆头的制作流程，以帮助读者了解其制作过程和关键步骤。

二、材料准备

制作高压电缆头所需的材料主要包括绝缘套管、绝缘填充物、金属接头、绝缘套管接头、绝缘胶、绝缘带等。在开始制作之前，需要确保所使用的材料符合相关标准，并进行必要的检查和测试。

三、制作步骤

1. 清洁工作：首先，需要将电缆头连接部分的表面进行清洁，确保无尘、无油污和杂质，以保证良好的接触和粘合效果。

2. 绝缘套管安装：将绝缘套管套在电缆头连接部分，确保套管长度和直径适合，并与电缆连接部分紧密贴合。

3. 绝缘填充物填充：在绝缘套管内填充绝缘填充物，以增强绝缘性能和固定电缆。

4. 金属接头安装：将金属接头连接在电缆头的金属部分，确保接头与电缆头连接紧密，并使用适当的工具进行固定。

5. 绝缘套管接头安装：将绝缘套管接头连接在绝缘套管的两端，确保接头与套管连接牢固，并使用绝缘胶进行固定。

6. 绝缘胶涂覆：在电缆头连接部分涂覆一层绝缘胶，以增强绝缘性能和防水效果。

7. 绝缘带包裹：使用绝缘带将电缆头连接部分进行包裹，确保绝缘带紧密贴合并固定电缆头。

8. 检查和测试：制作完成后，对电缆头进行必要的检查和测试，包括绝缘性能测试、电气连接测试等，以确保电缆头符合要求并能够正常工作。

四、注意事项

1. 制作过程中要注意安全，避免触电和其他意外事故的发生。

2. 使用的材料和工具要符合相关标准，并进行必要的检查和测试。

3. 制作过程中要保持环境整洁，避免灰尘和杂质对电缆头质量的影响。

4. 制作过程中要仔细操作，确保每个步骤的正确性和质量。

5. 制作完成后要进行必要的检查和测试，确保电缆头符合要求并能够正常工作。

五、结论

高压电缆头的制作流程包括清洁工作、绝缘套管安装、绝缘填充物填充、金属接头安装、绝缘套管接头安装、绝缘胶涂覆、绝缘带包裹以及检查和测试等步骤。制作过程中需要注意安全、材料质量和操作细节，以确保制作出符合要求的高压电缆头。通过本文的介绍，读者可以更好地了解高压电缆头的制作过程和关键步骤，为实际操作提供参考和指导。

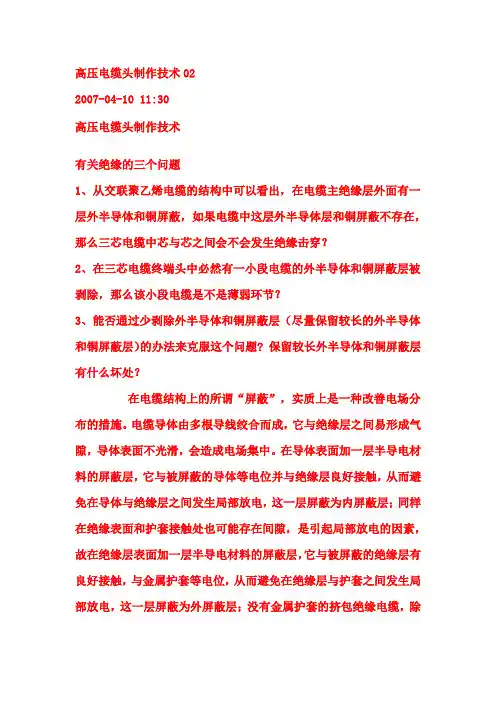

高压电缆头制作技术02

2007-04-10 11:30

高压电缆头制作技术

有关绝缘的三个问题

1、从交联聚乙烯电缆的结构中可以看出，在电缆主绝缘层外面有一层外半导体和铜屏蔽，如果电缆中这层外半导体层和铜屏蔽不存在，那么三芯电缆中芯与芯之间会不会发生绝缘击穿？

2、在三芯电缆终端头中必然有一小段电缆的外半导体和铜屏蔽层被剥除，那么该小段电缆是不是薄弱环节？

3、能否通过少剥除外半导体和铜屏蔽层（尽量保留较长的外半导体和铜屏蔽层）的办法来克服这个问题? 保留较长外半导体和铜屏蔽层有什么坏处？

在电缆结构上的所谓“屏蔽”，实质上是一种改善电场分布的措施。电缆导体由多根导线绞合而成，它与绝缘层之间易形成气隙，导体表面不光滑，会造成电场集中。在导体表面加一层半导电材料的屏蔽层，它与被屏蔽的导体等电位并与绝缘层良好接触，从而避免在导体与绝缘层之间发生局部放电，这一层屏蔽为内屏蔽层；同样在绝缘表面和护套接触处也可能存在间隙，是引起局部放电的因素，故在绝缘层表面加一层半导电材料的屏蔽层，它与被屏蔽的绝缘层有良好接触，与金属护套等电位，从而避免在绝缘层与护套之间发生局部放电，这一层屏蔽为外屏蔽层；没有金属护套的挤包绝缘电缆，除半导电屏蔽层外，还要增加用铜带或铜丝绕包的金属屏蔽层，这个金属屏蔽层的作用，在正常运行时通过电容电流；当系统发生短路时，作为短路电流的通道，同时也起到屏蔽电场的作用。可见，如果电缆中这层外半导体层和铜屏蔽不存在，三芯电缆中芯与芯之间发生绝缘击穿的可能性非常大。

制作电缆终端或接头时剥除一小段屏蔽层主要目的是用来保证高压对地的爬电距离的，这个屏蔽断口处应力十分集中，是薄弱环节！必须采取适当的措施进行应力处理。（用应力锥或应力管等）

剥除屏蔽层的长度以保证爬电距离；增强绝缘表面抗爬电能力为依据。屏蔽层剥切过长将增加施工的难度，增加电缆附件的成本完全没有必要。

1 1.10kV高压电缆头制作方案

10kV交联聚乙烯电缆热缩终端头的户内、户外型式是一样的，其主要区别在于户外终端一般需要防雨裙，用于增加爬电距离。

1.1实施要点

(1)电缆头制作人员必须经过培训合格、有高压电缆头制作经验、并有上岗操作证的熟练人员。

(2) 制作工艺应严格按规范要求和产品说明书进行。

(3) 电缆附件必须有产品合格证，并与电缆额定电压、线芯截面和设计选型相符，经检查应无任何缺陷，零部件齐全。附件包装拆除后必须一次用完，有污损则不能再用。

(4) 制作场所必须清洁干燥，无灰尘潮气进入，空气相对湿度在70%以下，环境温度宜在10℃-30℃之间，严禁雾、雨天施工。

(5) 制作前高压电缆必须经过整理绑扎并留有一定余量，以便电缆头损坏后重新做头。

(6) 从剥切电缆开始应连续操作直至制作完成，缩短绝缘暴露时间。剥切电缆时不应损伤线芯和保留的绝缘层。

(7) 电缆剥切后，应彻底清除半导电屏蔽层，将绝缘层表面砂平打光，把半导电层的剥切口砂成锥形。擦净时，无水酒精纸巾一旦擦过半导电层就不能再去擦绝缘层。

(8) 热缩管使用前应检查是否预先涂好热熔胶，预先未涂的需在施工时涂上。加热收缩管材，应适当控制温度和距离，缓慢均匀收缩。

(9) 接地线采用镀锡铜编织线，其截面面积应符合规范要求及设计规 2 定。焊接地线用烙铁，不得直接使用喷灯，避免损伤绝缘。

(10) 做完的电缆头应固定牢靠，电缆头与固定卡子间应加垫，相色应标志正确。电缆线路应做直流耐压和测泄漏电流试验。

1.2 制作工艺步骤

(1)确定终端位置及电缆引至设备接线长度，留有200~300mm余线，锯断多余电缆。

(2)确定分芯长度，然后剖塑、锯断钢铠，焊接地线，尺寸要求见图1-1和表1-1

KL1501308012345677L130150K146523801030(a)(b)89

图1-1 10KV交联电缆热缩终端接地处理

a）无铠装电缆； b）有铠装电缆

高压电缆熔接头的制作过程

高压电缆熔接头是一种关键的电力设备，用于将两根电缆连接在一起，以实现高压电流的传输。它经过特殊的制作过程来确保电缆连接的牢固性和可靠性。在本文中，我们将深入探讨高压电缆熔接头的制作过程，并分享我的观点和理解。

1. 材料准备

制作高压电缆熔接头的第一步是准备所需的材料。这些材料包括高压电缆、熔接头套管、电缆保护套、熔接接头、电缆连接器、绝缘材料等。这些材料必须符合相关的电力标准和规范，并经过质量检查，确保其性能和可靠性。

2. 清洁和准备工作

在进行高压电缆熔接头制作之前，必须确保连接部分的表面清洁和无油污。这可以通过使用适当的溶剂或清洁剂来完成。清洁后，工作人员应检查连接部分是否有任何可见的损坏或变形。

3. 剥离电缆绝缘层

接下来，需要将电缆绝缘层剥离一定的长度，以暴露出内部的导体。这个步骤需要小心进行，以防止损坏导体或剥离过多的绝缘层。

4. 制作熔接接头

熔接接头是连接两根电缆的关键部件。它由金属导体和绝缘材料组成。在导体上涂抹导热剂，然后将导体插入熔接接头中。接下来，应用适当的热源（例如火焰或电火花）来加热接头，使其熔化并与导体形成均匀的连接。这个步骤需要技术熟练的操作人员来确保熔接接头的质量。

5. 安装熔接头套管

完成熔接接头后，需要将熔接头套管安装在接头上。熔接头套管提供额外的绝缘和保护，确保连接部分不会受到外界环境的影响。套管可以通过使用热缩技术或其他适当的安装方法进行安装。

6. 绝缘和保护措施

除了熔接头套管外，还需要采取其他绝缘和保护措施来保证高压电缆熔接头的可靠性。这可能包括使用绝缘胶带、电缆保护套等。

7. 质量检查和测试

在制作过程的最后阶段，应对高压电缆熔接头进行质量检查和测试。这包括使用适当的仪器和设备来检测接头的电阻、断电、绝缘等参数。只有在通过测试并符合规范要求后，熔接头才能被认为是合格的。

总结和回顾：

高压电缆熔接头的制作是一个复杂的过程，其中涉及到多个关键步骤和材料。从准备材料到最后的质量检查和测试，每个步骤都至关重要。制作高压电缆熔接头需要专业的知识和技能，以确保其质量和可靠性。通过正确的制作过程，我们可以获得高质量的熔接头，从而保证电力传输的稳定性和安全性。
