物理：第十三章《电路初探》知识梳理（苏科版九年级）
知识梳理
1．电路的组成
电路就是用导线把电源、用电器、开关等元件连接起来组成的电流路径．
A．电源是把其他形式的能转化为电能的装置，电源的作用是持续提供电压．
常见的电源有直流电源和交流电源，最常用的直流电源是电池，当直流电源对用电器供电时，电源外部的电流从电源的正极通过用电器流向负极，电源内部的电流从电源的负极流向正极，电源内、外部的电流形成闭合回路．
干电池、蓄电池供电时——化学能转化为电能
光电池供电时——光能转化为电能
发电机供电时——机械能转化为电能
B．用电器的作用是利用电能进行工作，工作时把电能转化为其他形式的能．
电饭煲、电水壶工作时——电能转化为内能
白炽灯工作时——电能转化为内能和光能
电动机、电风扇工作时——电能转化为机械能和内能
收音机工作时——电能转化为声能和内能
电视机工作时——电能转化为光能、声能和内能
C．导线的作用是输送电能(传输电流)．
D．开关的作用是控制电流的通、断．
2．电路图
用电路元件符号表示电路元件实物连接的图，叫做电路图．
3．电路的状态
A．通路：处处相通的电路叫做通路．
B．开路(断路)：在某处断开的电路叫做开路(断路)．
C．短路（全短路、部分短路）：
导线不经过用电器直接跟电源两极连接的电路，叫做全短路．发生全短路时，电路中的元件会被烧坏，这是不允许的．
电路中有多个用电器时，把其中一个或部分用电器的两端用一根导线直接接通，这时该用电器不工作，这种情况叫做部分短路．部分短路是允许的，有时还是必要的．
4．电路的连接方式 A．串联
把用电器逐个顺次连接起来的电路，叫做串联电路．
在串联电路中，电流只有惟一的一条通路，开关控制所有的用电器．
B．并联

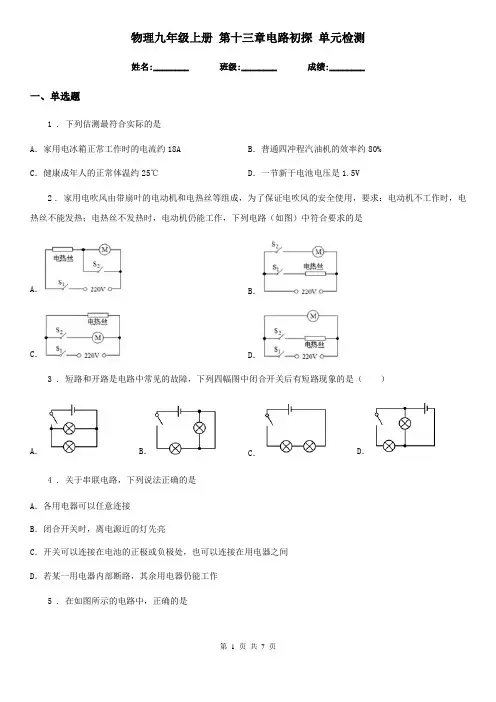

第 1 页 共 7 页 物理九年级上册 第十三章电路初探 单元检测
姓名:________ 班级:________ 成绩:________
一、单选题
1 .
下列估测最符合实际的是
A．家用电冰箱正常工作时的电流约18A
B．普通四冲程汽油机的效率约80%
C．健康成年人的正常体温约25℃ D．一节新干电池电压是1.5V
2 . 家用电吹风由带扇叶的电动机和电热丝等组成，为了保证电吹风的安全使用，要求：电动机不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作，下列电路（如图）中符合要求的是
A． B．
C． D．
3 . 短路和开路是电路中常见的故障，下列四幅图中闭合开关后有短路现象的是（ ）
A． B． C． D．
4 . 关于串联电路，下列说法正确的是
A．各用电器可以任意连接
B．闭合开关时，离电源近的灯先亮
C．开关可以连接在电池的正极或负极处，也可以连接在用电器之间
D．若某一用电器内部断路，其余用电器仍能工作
5 . 在如图所示的电路中，正确的是 第 2 页 共 7 页 A．
B．
C． D．
6 . 图所示是一个简易“选答器”。一个问题有两个可选择的答案(a)和(b)，与它们对应的灯分别由两个按钮（开关）控制，选择哪一个答案就按下哪一个按钮，对应的灯就亮，那么图所示各电路图中符合要求的是（ ）
A． B． C． D．
7 . 下列关于“电”的说法中正确的是
A．导体容易导电，这是由于它们内部具有大量的自由电子
B．金属导体中自由电子的定向移动方向与电流方向相同
C．电路中负电荷发生定向移动时，电路中一定有电流
D．电路中灯泡不亮，一定是灯丝断了
8 . 如图所示，在“探究并联电路中电流的规律”时，小雨同学用电压表测出A、B、C点的电流，分别为IA=0.3A，IB=0.2A，IC=0.5A，在表格中记录数据后，下一步应该做的是
A．整理器材，分析数据，得出结论

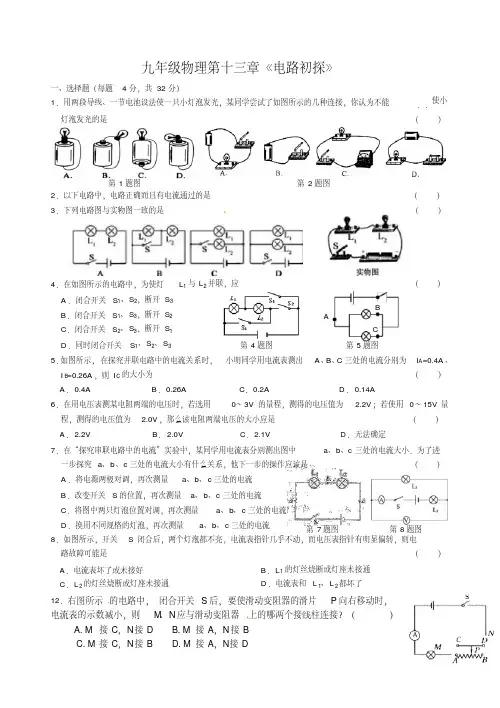

九年级物理第十三章《电路初探》
一、选择题（每题4分，共32分）1．用两段导线、一节电池设法使一只小灯泡发光，某同学尝试了如图所示的几种连接，你认为不能．．使小
灯泡发光的是（）
2．以下电路中，电路正确而且有电流通过的是（）3．下列电路图与实物图一致的是（）
4．在如图所示的电路中，为使灯L1与L2并联，应（）
A．闭合开关S1、S2，断开S3 B．闭合开关S1、S3，断开S2 C．闭合开关S2、S3，断开S1 D．同时闭合开关S1、S2、S35．如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为IA=0.4A、
IB=0.26A，则IC的大小为（）
A．0.4A B．0.26A C．0.2A D．0.14A 6．在用电压表测某电阻两端的电压时，若选用0～3V的量程，测得的电压值为2.2V；若使用0～15V量程，测得的电压值为2.0V，那么该电阻两端电压的大小应是（）
A．2.2VB．2.0V C．2.1V D．无法确定
7．在“探究串联电路中的电流”实验中，某同学用电流表分别测出图中a、b、c三处的电流大小．为了进一步探究a、b、c三处的电流大小有什么关系，他下一步的操作应该是（）
A．将电源两极对调，再次测量a、b、c三处的电流
B．改变开关S的位置，再次测量a、b、c三处的电流C．将图中两只灯泡位置对调，再次测量a、b、c三处的电流
D．换用不同规格的灯泡，再次测量a、b、c三处的电流8．如图所示，开关S闭合后，两个灯泡都不亮，电流表指针几乎不动，而电压表指针有明显偏转，则电路故障可能是（）
A．电流表坏了或未接好B．L1的灯丝烧断或灯座未接通
C．L2的灯丝烧断或灯座未接通D．电流表和L1、L2都坏了
12．右图所示的电路中，闭合开关S后，要使滑动变阻器的滑片P向右移动时，电流表的示数减小，则M、N应与滑动变阻器上的哪两个接线柱连接？（） A. M接C，N接D B. M接A，N接B C. M接C，N接B D. M接A，N接D 第7题图第8题图第1题图第2题图

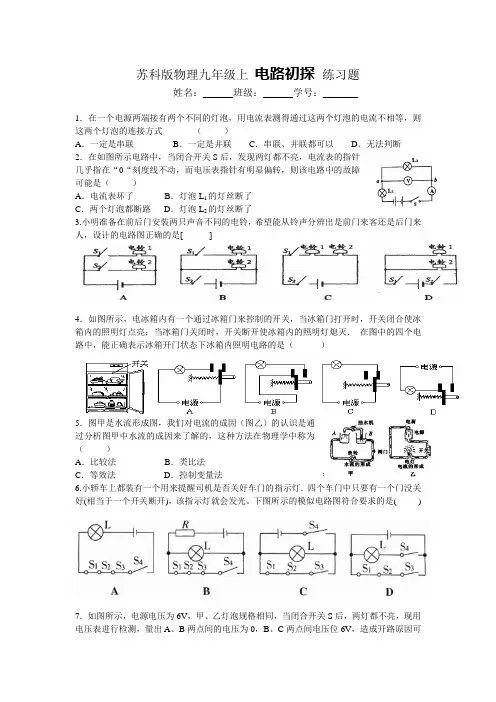

苏科版物理九年级上 电路初探 练习题
姓名： 班级： 学号：
1．在一个电源两端接有两个不同的灯泡，用电流表测得通过这两个灯泡的电流不相等，则这两个灯泡的连接方式 （ ）
A．一定是串联 B．一定是并联 C．串联、并联都可以 D．无法判断
2．在如图所示电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在“0“刻度线不动，而电压表指针有明显偏转，则该电路中的故障可能是（ ）
A．电流表坏了 B．灯泡L1的灯丝断了
C．两个灯泡都断路 D．灯泡L2的灯丝断了
3.小明准备在前后门安装两只声音不同的电铃，希望能从铃声分辨出是前门来客还是后门来人，设计的电路图正确的是[ ]
4．如图所示，电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭． 在图中的四个电路中，能正确表示冰箱开门状态下冰箱内照明电路的是（ ）
5．图甲是水流形成图，我们对电流的成因（图乙）的认识是通过分析图甲中水流的成因来了解的，这种方法在物理学中称为
（ ）
A．比较法 B．类比法
C．等效法 D．控制变量法
6.小轿车上都装有一个用来提醒司机是否关好车门的指示灯．四个车门中只要有一个门没关好(相当于一个开关断开)，该指示灯就会发光。下图所示的模似电路图符合要求的是( )
7．如图所示，电源电压为6V，甲、乙灯泡规格相同，当闭合开关S后，两灯都不亮，现用
