九年级物理上册 第十三章电路初探课件 苏科版

物理：第十三章《电路初探》知识梳理（苏科版九年级）

知识梳理

1．电路的组成

电路就是用导线把电源、用电器、开关等元件连接起来组成的电流路径．

A．电源是把其他形式的能转化为电能的装置，电源的作用是持续提供电压．

常见的电源有直流电源和交流电源，最常用的直流电源是电池，当直流电源对用电器供电时，电源外部的电流从电源的正极通过用电器流向负极，电源内部的电流从电源的负极流向正极，电源内、外部的电流形成闭合回路．

干电池、蓄电池供电时——化学能转化为电能

光电池供电时——光能转化为电能

发电机供电时——机械能转化为电能

B．用电器的作用是利用电能进行工作，工作时把电能转化为其他形式的能．

电饭煲、电水壶工作时——电能转化为内能

白炽灯工作时——电能转化为内能和光能

电动机、电风扇工作时——电能转化为机械能和内能

收音机工作时——电能转化为声能和内能

电视机工作时——电能转化为光能、声能和内能

C．导线的作用是输送电能(传输电流)．

D．开关的作用是控制电流的通、断．

2．电路图

用电路元件符号表示电路元件实物连接的图，叫做电路图．

3．电路的状态

A．通路：处处相通的电路叫做通路．

B．开路(断路)：在某处断开的电路叫做开路(断路)．

C．短路（全短路、部分短路）：

导线不经过用电器直接跟电源两极连接的电路，叫做全短路．发生全短路时，电路中的元件会被烧坏，这是不允许的．

电路中有多个用电器时，把其中一个或部分用电器的两端用一根导线直接接通，这时该用电器不工作，这种情况叫做部分短路．部分短路是允许的，有时还是必要的．

4．电路的连接方式 A．串联

把用电器逐个顺次连接起来的电路，叫做串联电路．

在串联电路中，电流只有惟一的一条通路，开关控制所有的用电器．

B．并联

江苏省 苏科版 初三物理上学期

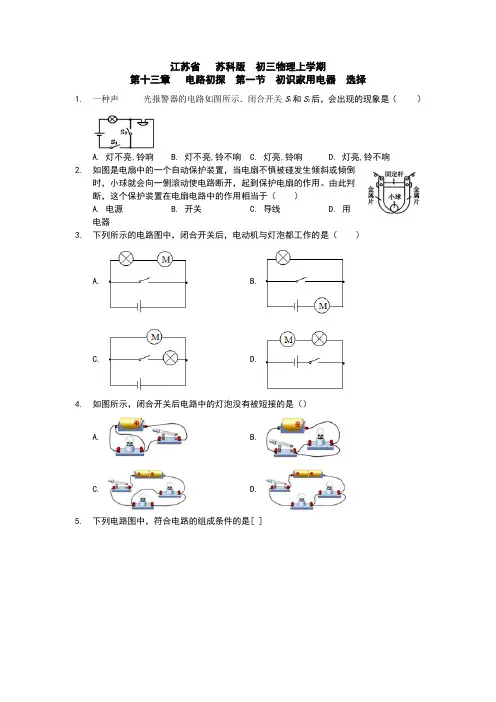

第十三章 电路初探 第一节 初识家用电器 选择

1. 一种声光报警器的电路如图所示．闭合开关S1和S2后，会出现的现象是（ ）

A. 灯不亮,铃响 B. 灯不亮,铃不响 C. 灯亮,铃响 D. 灯亮,铃不响

2. 如图是电扇中的一个自动保护装置，当电扇不慎被碰发生倾斜或倾倒时，小球就会向一侧滚动使电路断开，起到保护电扇的作用。由此判断，这个保护装置在电扇电路中的作用相当于（ ）

A. 电源 B. 开关 C. 导线 D. 用电器

3. 下列所示的电路图中，闭合开关后，电动机与灯泡都工作的是（ ）

A. B.

C. D.

4. 如图所示，闭合开关后电路中的灯泡没有被短接的是（）

A. B.

C. D.

5. 下列电路图中，符合电路的组成条件的是[ ] A. B.

C. D.

6. 如图所示是各种不同电路器件的实物图片，属于用电器的是（ ）

A. 电热驱蚊香 B. 电池

C. 空气开关 D. 输电线

7. 在如图所示的各电路中，开关S闭合后，只有L2能发光的是（ ）

A. B.

C. D.

8. 关于电路，下列说法中不正确的是（ ）

A. 任何情况下都不能把电池的两端直接连在一起

B. 在电源外部,电流的方向是“正极用电器负极”

C. 一般的电路由电源、用电器、开关和导线组成

D. 在金属导体中,自由电子的定向移动方向就是电流方向

9. 下列电路完整无缺的是（）

A. B. C. D.

10. 如图所示是某学校一种定时课间音乐播放装置的原理图，“播放器”是有电流通过时会播放音乐的装置；“定时开关”有自动断开或闭合的功能.闭合开关S，当“定时开关”处于闭合状态时，指示灯

①（填“会”或“不会”）亮，播放器

② (填“会”或“不会”)播放音乐；到达设定时间“定时开关”处于 ③

（填“闭合”成“断开”)状态，“播放器”播放音乐，下列选项中正确的是（ ）

江苏省 苏科版 初三物理 上学期

第十三章 电路初探 第四节 电压和电压表的使用

水果电池汇总

1. 在探究水果电池的活动中，同学们的积极性很高．

（1）“水果电池”被称为最天然也最没有污染的电池，如何验证水果可以做成电池呢？我们可以让它对外供电：如图甲是小明同学把两种不同的金属片插入柠檬制成的“水果电池”可以使低压驱动二极管发光也可以选用电流表或电压表替换二极管，接上后指针会______“水果电池”实现的是______ 能转化为电能．

（2）如何确定“水果电池”的正负极呢？小明在老师的指导下用电压表测量“水果电池”的电压，如图乙所示，把电压表的“ ”、“-”接线柱分别与柠檬上的A、B接线柱相连，电压表指针正向偏转，则金属片B是“水果电池”的______ 极

（3）小明将乙图中柠檬挤软，再次测量该“水果电池”的电压，发现电压表指针偏转更大，请你由此猜想该“水果电池”的电压可能与柠檬的______ 有关．

（4）小明在做“水果电池”的实验：他将铜片和锌片作为电极插入柠檬中，并将铜片和锌片与电压表相连，发现电压表有示数，然后，他将其中一个电极的材料由锌片换成铝片，另一个电极的材料不变，同样连接到电压表，发现电压表的示数发生了变化请根据以上的实验现象，提出一个可探究的科学问题：______ ．

2. 物理兴趣小组的同学们在”探究水果电池电压”的实验中：小明用铜片和锌片作为电极插入较小的柠檬制成了一个水果电池（如图所示），小华用铜片和铝片持入较大的柠檬也制成了一个水果电池．他们分别连通相同的音乐芯片，发现两个芯片发出的声响度不同（即电压不同）．由此他们可以提出哪两个有探究价值的科学问题：

（1）______

（2）______．

3. 酸甜多法的水果不仅可以为我们身体提供能量，还可以发电。下图是某实验小组制作的水果电池。

（1）图中的水果，扮演了“电源”的角色，它为发光二极管提供了______，使自由电荷在电路中 定向移动形成电流。水果电池工作时将自身存贮的______转化为电能。

江苏省 苏科版 初三物理 上学期 第十三章 电路初探 第一节 初识家用电器和电路

电路组成能量转化

1 / 8

江苏省 苏科版 初三物理 上学期

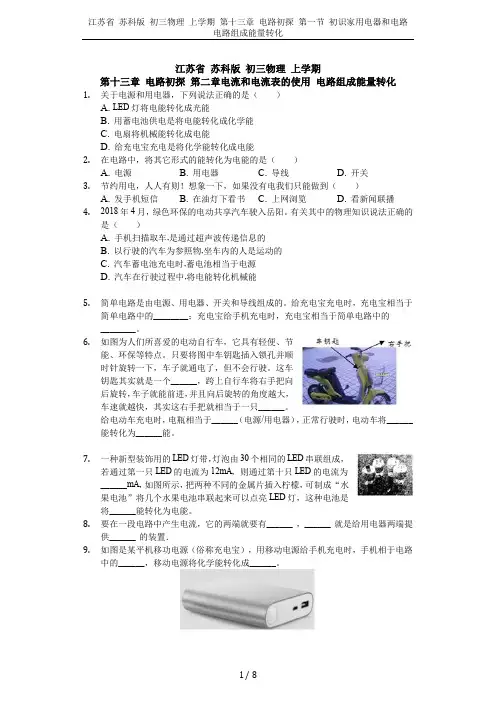

第十三章 电路初探 第二章电流和电流表的使用 电路组成能量转化

1. 关于电源和用电器，下列说法正确的是（ ）

A. LED灯将电能转化成光能

B. 用蓄电池供电是将电能转化成化学能

C. 电扇将机械能转化成电能

D. 给充电宝充电是将化学能转化成电能

2. 在电路中，将其它形式的能转化为电能的是（ ）

A. 电源 B. 用电器 C. 导线 D. 开关

3. 节约用电，人人有则！想象一下，如果没有电我们只能做到（ ）

A. 发手机短信 B. 在油灯下看书 C. 上网浏览 D. 看新闻联播

4. 2018年4月，绿色环保的电动共享汽车驶入岳阳。有关其中的物理知识说法正确的是（ ）

A. 手机扫描取车,是通过超声波传递信息的

B. 以行驶的汽车为参照物,坐车内的人是运动的

C. 汽车蓄电池充电时,蓄电池相当于电源

D. 汽车在行驶过程中,将电能转化机械能

5. 简单电路是由电源、用电器、开关和导线组成的。给充电宝充电时，充电宝相当于简单电路中的________；充电宝给手机充电时，充电宝相当于简单电路中的________。
