4．3旋转电机的故障监测与诊断
4 .3. 1概述 旋转电机系泛指同步机、异步机、直流机。这些设备是企业生产的动力，是关键设备，一台电机出现
故障将会造成整条生产线停产，给企业带来巨大经济损失这些关键设备一则个大，二则技术性能要
求高、价格都很贵、故障和事故意味着效益的流失。预防事故的发生已是企业管理者主要工作内容之一。
投人较少资金安置设备事故监测系统、监测预防设备故障的发生可以减少设备故障造成巨大的经济损 失。
大型电机的故障可分为电气故障和机械故障两类，产生两类故障原因及故障性质不同，处理方法也
不尽相同。
4. 3. 2旋转电机的电气故障
4. 3. 2 .1故障种类
电气故障可分为短路、断路、失磁、破损等几类。 短路：电机绕组匝间、绕组对地、绕组相间、定子与转子之间、接线端子与滑环的短路等。造成短路
事故的原因是绕组匝间、匝对地、相间绝缘受潮或老化，或机械损伤、长期过载发热绝缘性能降低电击
穿、过电压击穿等。
断路：绕组和导体发热烧断、导体连接点松开、绕组端接点脱焊或受机械力甩开等。
失磁：直流机磁场失电或绕组断路短路等。
4. 3 .2 .2旋转电机的关键参数——绝缘强度
旋转电机所产生各种故障几乎都和绝缘参数有直接和间接的关系。电机质量的高低绝缘是度量的
主要参数之一，对于电机运行维护的主要工作也是围绕绝缘进行的。绝缘材料致命的弱点是怕高温，温
度升高绝缘值下降，温度达到一定值后绝缘材料变质，所以监控电机的运行温度成为监控电机绝缘状况 的重要手段。 4. 3. 3电机的监测内容
4. 3. 3. 1监测电机的各种电流
(1)检测电机电流的有效值。通过对电机三相绕组运行电流有效值的监测，可知道和掌握电机的
运行状况，电流表读数表咀三相电流平衡不超过额定值，表示电机运行正常；如果三相电流有一相无读
数，表明电机断相；如果三相电流超出额定值，应迅速查明原因进行处理或者进行限载减载，防止电机发
装备技术

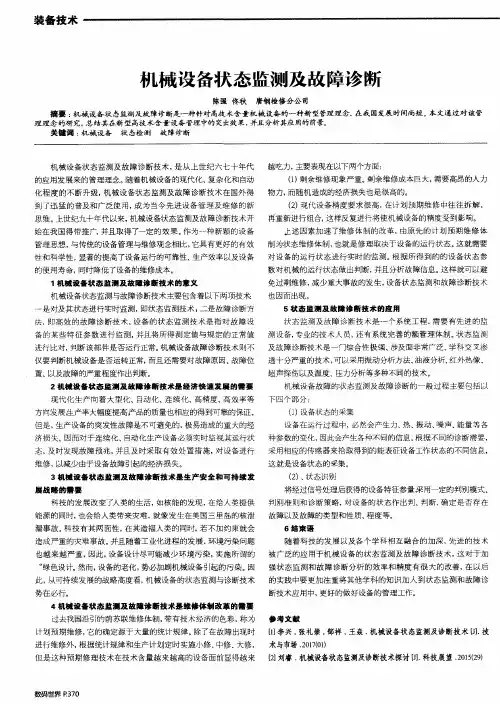

机械设备状态监测及故障诊断
陈强佟秋唐钢检修分公司 摘要：机械设备状态监测及故障诊断是一种针对高技术含量机械设备的一种新型管理理念，在我国发展时间尚短。本文通过对该管 理理念的研究，总结其在新型高技术含量设备管理中的突出效果，并且分析其应用的前景。 关键词：机械设备状态检测故障诊断
机械设备状态监测及故障诊断技术，是从上世纪六七十年代
的应用发展来的管理理念。随着机械设备的现代化、复杂化和自动
化程度的不断升级，机械设备状态监测及故障诊断技术在国外得
到了迅猛的普及和广泛使用，成为当今先进设备管理及维修的新
思维。上世纪九十年代以来，机械设备状态监测及故障诊断技术开
始在我国得带推 并且取得了一定的效果。作为一种新颖的设备 管理思想，与传统的设备管理与维修观念相比，它具有更好的有效
性和科学性，显著的提高了设备运行的可靠性、生产效率以及设备
的使用寿命，同时降低了设备的维修成本。
１机械设备状态监测及故障诊断技术的意义
机械设备状态监测与故障诊断技术主要包含着以下两项技术
一是对及其状态进行实时监测，即状态临测技术；二是故障诊断方
法，即高效的故障诊断技术，设备的状态监测技术是指对故障设
备的某些特征参数进行监测，并且将所得测定值与规定的正常值 进行比对，判断该部件是否运行正常。机械设备故障诊断技术则不
仪要判断机械设备是否运转正常，而且还需要对故障原因、故障位
置、以及故障的严重程度作出判断。
２机械设备状态监涓及故障诊断技术是经济快速发展的需要
现代化生产向着大型化、自动化、连续化、高精度、高效率等
方向发展生产率大幅度提高产品的质量也相应的得到可靠的保证。
但是，生产设备的突发性故障是不可避免的，极易造成的重大的经 济损失。因而对于连续化、自动化生产设备必须实时监视其运行状
态，及时发现故障预兆，并且及时采取有效处置措施，对设备进行
维修，以减少由于设备故障引起的经济损失。
３机械设备状态监测及故障诊断技术是生产安全和可持续发

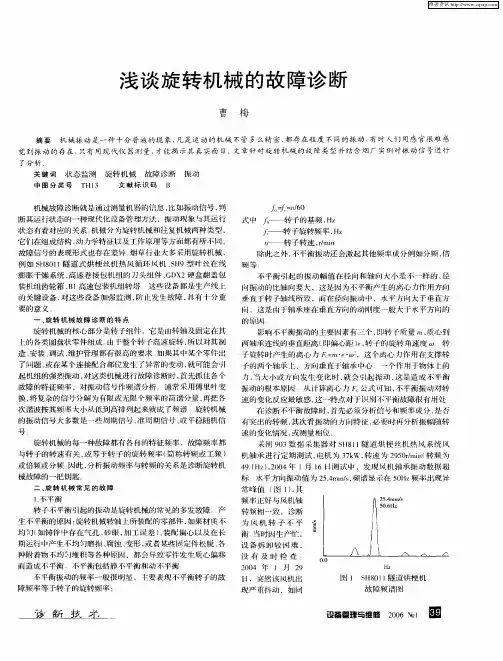

浅谈旋转机械的故障诊断
曹 梅
摘要机械振动是一种十分普遍的现象，凡是运动的机械不管多么精密，都存在程度不同的振动，有时人们用感官很难感
觉到振动的存在，只有用现代仪器测量，才能揭示其真实面目。丈章针对旋转机械的故障类型并结合烟厂实例对振动信号进行
了分析。 关键词状态监测旋转机械故障诊断振动
中图分类号ＴＨｌ３ 文献标识码 Ｂ
机械故障诊断就是通过测量机器的信息、，比如振动信号，判
断其运行状态的一种现代化设备管理方法，振动现象与其运行 状态有着对应的关系 机械分为旋转机械和往复机械两种类型，
它们在组成结构、动力学特征以及工作原理等方面都有所不同，
故障信号的表现形式也存在差异 烟草行业大多采用旋转机械，
例如ＳＨ８０１ １隧道式烘梗丝机热风循环Ｊｘ【机、ＳＨ９型叶丝在线 膨胀干燥系统、高速卷接包机组的刀头组件、ＧＤＸ２硬盒翻盖包
装机组齿轮箱、Ｂ１高速包装机组转塔 这些设备都是生产线上
的关键设备，对这些设备加强监测，防ｌＬ发生故障，具有十分重
要的意义。
一、旋转机械故障诊断的特点 旋转机械的核心部分是转子组件，它是由转轴及固定在其 上的各类圆盘状零件组成 由于整个转子高速旋转，所以对其制
造、安装、调试、维护管理都有很高的要求 如果其中某个零件出
了问题，或在某个连接配合部位发生了异常的变动，就可能会引
起机组的强烈振动，对这类机械进行故障诊断时，首先抓住各个
故障的特征频率，对振动信号作频谱分析 通常采用傅里叶变
换，将复杂的信号分解为有限或无限个频率的简喈分量，再把各 次谐波按其频率大小从低到高排列起来就成了频谱：旋转机械
的振动信号大多数是一些居ｊ期信号、准周期信号、或平稳随机信 号
旋转机械的每一种故障部有各自的特征频率，故障频率都
与转子的转速有关，或等于转子的旋转频率（简称转频或工频）
或倍频或分频。凶此，分析振动频率与转频的关系是诊断旋转机 械故障的一把钥匙。
二、旋转机械常见的故障 １．不平衡 转子不平衡引起的振动是旋转机械的常见的多发故障。产
・１５・
文章编号：１００２—６８８６（２００８）０３—００１５—０３
ＬａｂＶＩＥＷ实现机械设备状态监测与故障诊断
刘全心
（鄂州大学机械系，湖北鄂州４３６０００）
摘要：提出了利用ＬａｂＶＩＥＷ实现机械设备状态监测与故障诊断的方法，详细说明了机械设备中常见参量的监测和诊断原 理。给出了监测诊断系统的硬软件结构和应用功能模块，最后提供了振动和温度两参量的监测和诊断程序实例。该系统
简单易用、测试效率高、柔性强，同时可实现多参量测试并行化，大大提高机械设备状态监测和诊断水平。
关键词：ＬａｂＶＩＥＷ机械设备状态监测故障诊断 中图分类号：ＴＰ２ 文献标识码：Ａ
Ｃｏｎｄｉｔｉｏｎ．ｍｏｎｉｔｏｒｉｎｇ ａｎｄ Ｆａｉｌｕｒｅ－ｄｉａｇｎｏｓｉｎｇ ａｎｄ Ｄｉａｇｎｏｓｉｓ Ｂａｓｅｄ ｏｎ ＬａｂＶＩＥＷ ｆｏｒ Ｍｅｃｈａｎｉｃ Ｅｑｕｉｐｍｅｎｔｓ
ＬＩＵ Ｑｕａｎｘｉｎ
Ａｂｓｔｒａｃｔ：Ａ ｓｙｓｔｅｍ ｂａｓｅｄ ｏｎ ＬａｂＶＩＥＷ ｆｏｒ ｍｏｎｉｔｏｒｉｎｇ ａｎｄ ｄｉａｇｎｏｓｉｎｇ ｍｅｃｈａｎｉｃａｌ ｅｑｕｉｐｍｅｎｔｓ ｉｓ ｐｕｔ ｆｏｒｗａｒｄ，ｔｈｅ ｐｒｉｎｃｉｐｌｅｓ ｏｆ ｔｈｉｓ
ｓｙｓｔｅｍ ａｒｅ ｄｅｓｃｒｉｂｅｄ ｉｎ ｄｅｔａｉｌ．ｔｈｅ ｈａｒｄｗａｒｅ ｓｔｒｕｃｔｕｒｅ ａｎｄ ａｐｐｌｉｃａｔｉｏｎ ｆｕｎｃｔｉｏｎ ｍｏｄｕｌｅｓ ｏｆ ｔｈｉｓ ｓｙｓｔｅｍ ａｒｅ ｇｉｖｅｎ，ａｎｄ ｔｈｅ ｐｒｏｇｒａｍ ｅｘａｍ－ ｐｌｅｓ ｆｏｒ ｔｈｅ ｖｉｂｒａｔｉｏｎ ａｎｄ ｔｅｍｐｅｒａｔｕｒｅ ｔｅｓｔｉｎｇ ａｒｅ ｂｒｏｕｇｈｔ ｆｏｒｗａｒｄ ｆｉｎａｌｌｙ．Ｔｈｉｓ ｓｙｓｔｅｍ ＩＳ ｓｉｍｐｌｅ ａｎｄ ｅａｓｙ ｔｏ ｕｓｅ，ｗｉｔｈ ｈｉｇｈｅｒ ｄｅｔｅｃｔｉｎｇ ｅｆ－ ｆｉｃｉｅｎｃｙ ａｎｄ ｆｌｅｘｉｂｉｌｉｔｙ．Ｍｕｌｔｉｐｌｅ ｐａｒａｍｅｔｅｒｓ ｃａｎ ｂｅ ｔｅｓｔｅｄ ｓｉｍｕｈａｎｅｏｕｓｌｙ．Ｓｏ ｔｈｅ ｍｏｎｉｔｏｒｉｎｇ ａｎｄ ｄｉａｇｎｏｓｉｓ ａｒｅ ｂｒｏｕｇｈｔ ｔｏ ａ ｍｕｃｈ ｈｉｇｈｅｒ
