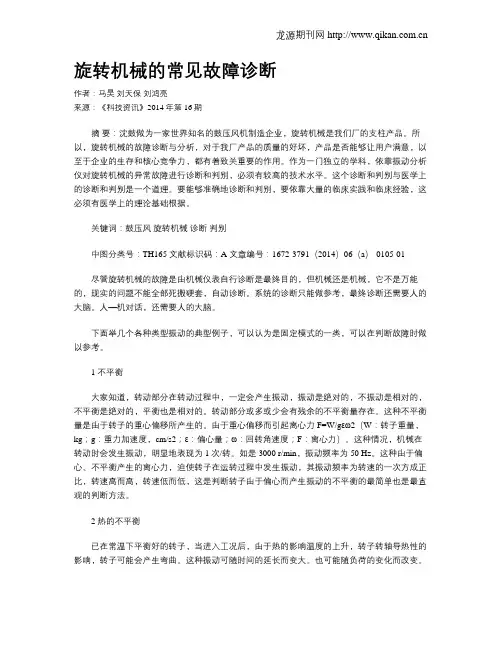

旋转机械的常见故障诊断
作者：马昊 刘天保 刘鸿亮
来源：《科技资讯》2014年第16期
摘 要：沈鼓做为一家世界知名的鼓压风机制造企业，旋转机械是我们厂的支柱产品。所以，旋转机械的故障诊断与分析，对于我厂产品的质量的好坏，产品是否能够让用户满意，以至于企业的生存和核心竞争力，都有着致关重要的作用。作为一门独立的学科，依靠振动分析仪对旋转机械的异常故障进行诊断和判别，必须有较高的技术水平。这个诊断和判别与医学上的诊断和判别是一个道理。要能够准确地诊断和判别，要依靠大量的临床实践和临床经验，这必须有医学上的理论基础根据。
关键词：鼓压风 旋转机械 诊断 判别
中图分类号：TH165 文献标识码：A 文章编号：1672-3791（2014）06（a）-0105-01
尽管旋转机械的故障是由机械仪表自行诊断是最终目的，但机械还是机械，它不是万能的，现实的问题不能全部死搬硬套，自动诊断。系统的诊断只能做参考，最终诊断还需要人的大脑。人—机对话，还需要人的大脑。
下面举几个各种类型振动的典型例子，可以认为是固定模式的一类，可以在判断故障时做以参考。
1 不平衡
大家知道，转动部分在转动过程中，一定会产生振动，振动是绝对的，不振动是相对的，不平衡是绝对的，平衡也是相对的。转动部分或多或少会有残余的不平衡量存在。这种不平衡量是由于转子的重心偏移所产生的。由于重心偏移而引起离心力F=W/gεω2（W：转子重量，kg；g：重力加速度，cm/s2；ε：偏心量；ω：回转角速度；F：离心力）。这种情况，机械在转动时会发生振动，明显地表现为1次/转。如是3000 r/min，振动频率为50 Hz。这种由于偏心、不平衡产生的离心力，迫使转子在运转过程中发生振动，其振动频率为转速的一次方成正比，转速高而高，转速低而低，这是判断转子由于偏心而产生振动的不平衡的最简单也是最直观的判断方法。
知识创造未来
1
旋转机械故障诊断
旋转机械故障诊断主要是通过观察和分析机械运行过程中的异常现象来判断故障原因。以下是一些常见的旋转机械故障诊断方法：
1. 震动分析：通过测量机械运行时的振动幅值和频率，分析振动的特点和变化趋势，判断故障位置和类型。常见的故障类型包括不平衡、轴承损坏和轴承松动等。
2. 温度监测：通过测量机械的各个部件的温度，判断是否存在过热的情况。过高的温度可能是由于摩擦、润滑不良或散热不良等原因引起的故障。
3. 声音分析：通过对机械工作过程中产生的声音进行分析，判断是否存在异响或噪音。噪音可以是由于轴承损坏、齿轮磨损或螺栓松动等引起的。
4. 润滑油分析：通过对机械润滑油的化学成分和物理性质进行分析，判断是否存在金属粉末、水分或杂质等异常。知识创造未来
2
这些异常可能是由于零件磨损或润滑油质量不佳引起的故障。
5. 可视检查：通过对机械各个部件的外观进行检查，观察是否存在磨损、裂纹或松动等现象。这可以帮助诊断轴承、齿轮和联接件等部件的故障。
以上是常见的旋转机械故障诊断方法，诊断时可以结合多种方法综合分析，准确判断和定位故障原因，以便及时进行修复或更换有问题的部件。
浅谈旋转机械的故障诊断
曹 梅
摘要机械振动是一种十分普遍的现象，凡是运动的机械不管多么精密，都存在程度不同的振动，有时人们用感官很难感
觉到振动的存在，只有用现代仪器测量，才能揭示其真实面目。丈章针对旋转机械的故障类型并结合烟厂实例对振动信号进行
了分析。 关键词状态监测旋转机械故障诊断振动
中图分类号ＴＨｌ３ 文献标识码 Ｂ
机械故障诊断就是通过测量机器的信息、，比如振动信号，判
断其运行状态的一种现代化设备管理方法，振动现象与其运行 状态有着对应的关系 机械分为旋转机械和往复机械两种类型，
它们在组成结构、动力学特征以及工作原理等方面都有所不同，
故障信号的表现形式也存在差异 烟草行业大多采用旋转机械，
例如ＳＨ８０１ １隧道式烘梗丝机热风循环Ｊｘ【机、ＳＨ９型叶丝在线 膨胀干燥系统、高速卷接包机组的刀头组件、ＧＤＸ２硬盒翻盖包
装机组齿轮箱、Ｂ１高速包装机组转塔 这些设备都是生产线上
的关键设备，对这些设备加强监测，防ｌＬ发生故障，具有十分重
要的意义。
一、旋转机械故障诊断的特点 旋转机械的核心部分是转子组件，它是由转轴及固定在其 上的各类圆盘状零件组成 由于整个转子高速旋转，所以对其制
造、安装、调试、维护管理都有很高的要求 如果其中某个零件出
了问题，或在某个连接配合部位发生了异常的变动，就可能会引
起机组的强烈振动，对这类机械进行故障诊断时，首先抓住各个
故障的特征频率，对振动信号作频谱分析 通常采用傅里叶变
换，将复杂的信号分解为有限或无限个频率的简喈分量，再把各 次谐波按其频率大小从低到高排列起来就成了频谱：旋转机械
的振动信号大多数是一些居ｊ期信号、准周期信号、或平稳随机信 号
旋转机械的每一种故障部有各自的特征频率，故障频率都
与转子的转速有关，或等于转子的旋转频率（简称转频或工频）
或倍频或分频。凶此，分析振动频率与转频的关系是诊断旋转机 械故障的一把钥匙。
二、旋转机械常见的故障 １．不平衡 转子不平衡引起的振动是旋转机械的常见的多发故障。产
工业技术 ＳＣＩＥＮＣＥ＆ＴＥＣＨＮ０Ｌ０ＧＹ 一２０１ ４ ＮＯ．１ ６匝圆

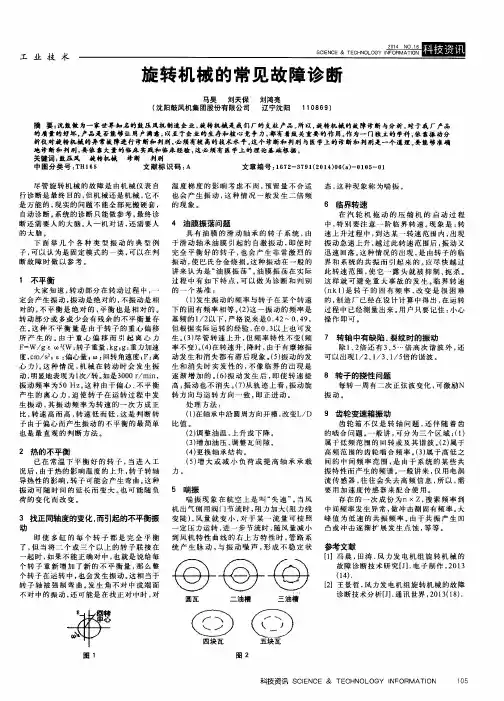

旋转机械的常见故障诊断
马昊 刘天保 刘鸿亮 （沈阳鼓风机集团股份有限公司 辽宁沈阳 １１ ０８６９）
摘要；沈鼓做为一家世界知名的鼓压风机制造企业，旋转机械是我们厂的支柱产品。所以，旋转机械的故障诊断与分析，对于我厂产品 的质量的好坏，产品是否能．眵让用户满意，以至于企业的生存和核心竞争力，都有着致关重要的作用。作为一门独立的学科，依靠振动分 析仪对旋转机械的异常故障进行诊断和判删，必须有较高的技术水平。这个诊断和判别与医学上的诊断和判别是一个道理。要能够准确 地诊断和判别，要依靠大量的临床实践和临床经验，这必须有医学上的理论基础根据。 关键词：鼓压风 旋转机械 诊断 判别 中图分类号：ＴＨ１ ６５ 文献标识码：Ａ 文章编号：１６７２—３７９１（２０１４）０６（ａ）－Ｏ１０５－－０１
尽管旋转机械的故障是由机械仪表自
行诊断是最终目的，但机械还是机械，它不
是万能的，现实的问题不能全部死搬硬套，
自动诊断。系统的诊断只能做参考，最终诊
断还需要人的大脑。人一机对话，还需要人 的大脑。
下面举几个各种类型振动的典型例
子，可以认为是固定模式的一类，可以在判
断故障时做以参考。
１不平衡
大家知道，转动部分在转动过程中，一
定会产生振动，振动是绝对的，不振动是相
对的，不平衡是绝对的，平衡也是相对的。
转动部分或多或少会有残余的不平衡量存 在。这种不平衡量是由于转子的重心偏移
所产生的。由于重心偏移而引起离心力
Ｆ＝Ｗ／ｇ￡（｜） （ｗ：转子重量，ｋｇ；ｇ：重力加速
度，ｃｍ／ｓ ｌ￡：偏心量ｌ∞：回转角速度ｌＦ：离
心力）。这种情况，机械在转动时会发生振
动，明显地表现为１次／转。如是３０００ ｒ／ｍｉｎ， 振动频率为５０ ＨＺ。这种由于偏心、不平衡
产生的离心力，迫使转子在运转过程中发
生振动，其振动频率为转速的一次方成正
