1__________________________________________________ 数电习题解答(1,2章)

第一章 数制与码制 (教材p17)

题1.2 将下列二进制整数转换为等值的十进制数。

(3) (10010111)2=1×27+1×24+1×22+1×21+1×20=151

题1.4 将下列二进制数转换为等值的十进制数。

(2) (110.101)2=1×22+1×21+1×2-1+1×2-3=6.625

题1.4 将下列二进制数转换为等值的八进制数和十六进制数。

(3) (101100.110011)2=(54.63)8, (101100.110011)2=()16

题1.6 将下列十六进制数转换为等值的二进制数。

(2) (3D.BE)16=(111101.10111110)2

题1.8将下列十进制数转换为等值的二进制数和十六进制数。要求二进制数保留小数点以后8位有效数字。

(2) (0.251)10≈(0.01000000)2=(0.40)16

题1.9将下列十进制数转换为等值的二进制数和十六进制数。要求二进制数保留小数点以后4位有效数字。

(1) (25.7)10≈(11001.1011)2=(19.B)16

题1.10 写出下列二进制数的原码、反码和补码。

(2) (+00110)2

(+00110)原=000110, (+00110)反=000110, (+00110)补=000110.

(3) (-1101)2

(-1101)原=11101, (-1101)反=10010, (-1101)补=10011.

题1.11 写出下列带符号位二进制数(最高位为符号位)的反码和补码。

(2) (001010)2 (3) (111011)2

(001010)2反码: 001010 , (001010)2补码: 001010

(111011)2反码:100100, (111011)2补码:100101

题1.12 用8位的二进制数补码表示下列十进制数。

(2)+28 (3)-13

(+28)补=00011100, (-13)补=11110011

题1.13 计算下列用补码表示的二进制数的代数和.如果为负数,请给出负数的绝对值。

(4) 00011110+10011100=10111010, 最高位为1, 为负数, 绝对值为:1000110.

(7)11100111+11011011=11000010, 最高位为1, 为负数, 绝对值为: 111110.

题1.14 用二进制补码运算计算下列各式. 式中的4位二进制数是不带符号位的绝对值. 如果和为负数,请求出负数的绝对值.

(3)1010-0011

采用5位补码计算.[1010-0011]补=[+1010]补+[-0011]补=01010+11101=00111=[+0111]补,

所以1010-0011=+0111 __________________________________________________

2__________________________________________________ 附:(5) 0011-1010

采用5位补码计算.[ 0011-1010]补=[+0011]补+[-1010]补=00011+10110=11001=[-0111]补,

所以0011-1010= -0111

题1.15 用二进制补码运算计算下列各式.

(3)12-7

采用5位补码. [12-7]补=[+12]补+[-7]补=01100+11001=00101=[+5]补, 所以12-7=+5.

附:(5)9-12

采用5位补码计算. [9-12]补=[+9]补+[-12]补=01001+10100=11101=[-3]补, 所以9-12= -3.

(7)-12-5

采用6位补码计算. [-12-5]补=[-12]补+[-5]补=110100+111011=101111=[-17] 补, 所以-12-5= -17.

(本题若采用5位补码计算. [-12-5]补=[-12]补+[-5]补=10100+11011=01111,为正数,错误.原因是5位补码所表示数范围为+15～-16, -12-5= -17超过了该范围.)

第二章 逻辑代数基础 (教材p58)

题2.3 已知逻辑函数Y1和Y2的真值表如表P2.3(a)、(b)所示,试写出Y1和Y2的逻辑函数式。

表P2.3(a) 表P2.3(b)

A B C Y1

0 0 0

0 0 1

0 1 0

0 1 1

1 0 0

1 0 1

1 1 0

1 1 1 1

1

0

0

1

1

0

1 __________________________________________________

3__________________________________________________

解:Y1=A′B′C′+ A′B′C+ AB′C′+ AB′C+ ABC.

Y2= A′B′C′D+ A′B′CD′+ A′BC′D′+ A′BCD+ AB′C′D′+

AB′CD+ ABC′D+ ABCD′.

题2.6 写出图P2.6(b)所示电路的输出逻辑函数式。

解: Y2=(A⊕B+(BC′) ′) ′

题2.7 写出图P2.7(b)所示电路的输出逻辑函数式。

解: Y2=((AB′) ′E+(B′CD) ′E) ′

题2.15 用逻辑代数的基本公式和常用公式将下列逻辑函数化为最简与或形式.

(4)Y=AB ′CD+ABD+AC ′D

Y= AD(B ′C+B+ C ′) = AD(C+B+ C ′) = AD(1+B) =AD

(8)Y=A+( B +C ′) ′(A+B ′+C)(A+B+C)

Y=A+B ′C(A+AB+AC+AB ′+ B ′C+AC+BC+C)= A+B ′C(A+C)=A+AB ′C+ B ′C= A+ B ′C

题2.16 写出图P2.16中各卡诺图所表示的逻辑函数式.

1 0 0 1

0 1 0 0

0 0 1 0

1 0 0 1

Y=A ′B ′C ′D ′+ A ′B ′CD ′+ A ′BC ′D+ ABCD+ AB ′C ′D ′+ AB ′CD ′

题2.17 用卡诺图化简法化简以下逻辑函数. A B C D Y2

0 0 0 0

0 0 0 1

0 0 1 0

0 0 1 1

0 1 0 0

0 1 0 1

0 1 1 0

0 1 1 1

1 0 0 0

1 0 0 1

1 0 1 0

1 0 1 1

1 1 0 0

1 1 0 1

1 1 1 0

1 1 1 1

0

1

1

0

1

0

0

1

1

0

0

1

0

1

1

0

1 1 1 1 A

B

C Y2

图P2.6(b)

Y2

图P2.7(b) A

B

C

D

E

10 AB CD

00

01

11 00 01 11 10

图P2.16(b)

10 AB CD

00

01

11 00 01 11 10 __________________________________________________

4__________________________________________________ (4) Y4(A,B,C,D)=∑m(0,1,2,3,4,6,8,9,10,11,14)

解:

Y4=B′+ CD ′+ A ′D ′

附:(3)Y3=∑m(1,2,3,7)

Y3=A′C+A′B+BC

题2.18 用卡诺图法将下列函数化为最简与或形式.

(5)Y=AB′C′+A′B′+A′D+C+BD

解:Y=B′+C+D. (本题也可采用圈0法, Y′=BC′D′, Y=(BC′D′) ′= B′+C+D)

(7)Y (A,B,C,D)=∑m(0,1,2,5,8,9,10,12,14)

解:Y=B′D′+ B′C′+ AD′+ A′C′D.

题2.20 写出图P2.20中各逻辑图的逻辑函数式,并化简为最简与或式.

图P2.20

解: Y=((A′+C) ′+(A+B′) ′+(B+C′) ′) ′

=(A′+C) (A+B′) (B+C′)

=(A′B′+AC+B′C) (B+C′)

=A′B′C′+ABC.

题2.22 将下列具有约束项的逻辑函数化为最简与或形式. 1 0 0 1

0 0 0 1

1 1 1 1

1 1 1

1

1 1 1 1

0 1 1 1

0 1 1 1

1 1 1 1

1 1 0 1

0 1 0 0

1 0 0 1

1 1 0 1 10 AB CD

00

01

11 00 01 11 10

10 AB CD

00

01

11 00 01 11 10 BC A

0

1 00 01 11 10

合集下载

数电课后答案解析康华光第五版(完整)

数电课后答案解析康华光第五版(完整)

ng at a time and All things in their being are good for somethin

完美WORD格式

专业整理 知识分享 第一章 数字逻辑习题

1．1数字电路与数字信号

1.1.2 图形代表的二进制数

010110100

1．1．4一周期性数字波形如图题所示，试计算：（1）周期；（2）频率；（3）占空比例

MSBLSB

0 1 2 11 12 （ms）

解：因为图题所示为周期性数字波，所以两个相邻的上升沿之间持续的时间为周期，

T=10ms

频率为周期的倒数，f=1/T=1/0.01s=100HZ

占空比为高电平脉冲宽度与周期的百分比，q=1ms/10ms*100%=10%

1.2数制

1.2.2将下列十进制数转换为二进制数，八进制数和十六进制数（要求转换误差不大于42

（2）127 （4）2.718

解：（2）（127）D=-1=（10000000）B-1=（1111111）B=（177）O=（7F）H72

（4）（2.718）D=(10.1011)B=(2.54)O=(2.B)H

1.4二进制代码

1.4.1将下列十进制数转换为8421BCD码：

（1）43 （3）254.25

解：（43）D=（01000011）BCD

1.4.3试用十六进制写书下列字符繁荣ASCⅡ码的表示：P28

（1）+ （2）@ （3）you (4)43

解：首先查出每个字符所对应的二进制表示的ASCⅡ码，然后将二进制码转换为十六进制

数表示。

（1）“+”的ASCⅡ码为0101011，则（00101011）B=（2B）H

（2）@的ASCⅡ码为1000000,(01000000)B=(40)H

(3)you的ASCⅡ码为本1111001,1101111,1110101,对应的十六进制数分别为79,6F,75

(4)43的ASCⅡ码为0110100,0110011,对应的十六紧张数分别为34,33

1.6逻辑函数及其表示方法

《数电》教材习题答案 第2章习题答案

《数电》教材习题答案 第2章习题答案

思考题与习题

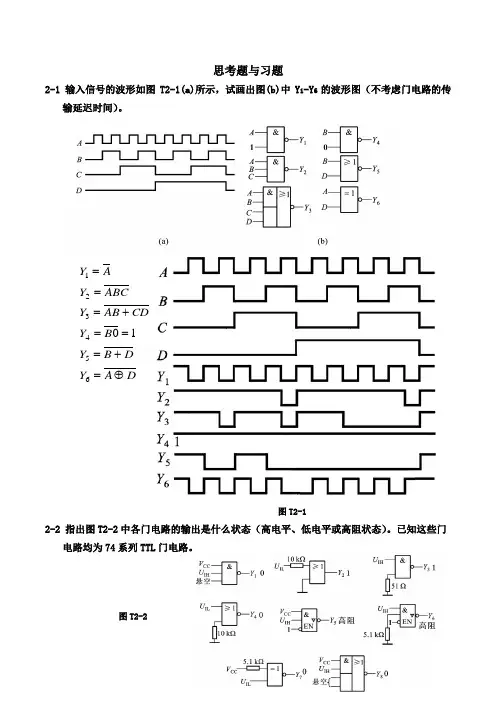

2-1 输入信号的波形如图T2-1(a)所示，试画出图(b)中Y1-Y6的波形图（不考虑门电路的传 输延迟时间）。
