电梯故障代码汇总表

  • 格式：xls
  • 大小：31.50 KB
  • 文档页数：4

故障代码说明Er2门联锁故障，电梯运行时门锁回路断开Er3变频器故障

Er4电梯运行方向与指令方向相反可能原因：1.主控单元A、B两相脉冲接反。 2.电梯反向运行。Er5开闸故障，系统输出开闸指令后未接到抱闸监测开关的反馈信号Er6运行过程中，门区输入信号不断开Er7在运行过程中，主控单元检测到的编码脉冲数过少Er9KDY故障，输出的KDY动作指令与反馈结果不一致Er10急停回路断开Er11门区丢失故障：电梯运行距离超过楼间距，但未检测到门区输入信号Er12过上限位Er13过下限位Er14楼层位置计数器错误，此故障发生后，电梯将慢车返回最底层，校正位置Er17主控单元发出运行指令，未收到变频器运行信号

Er18楼层计数值错误，此故障发生后，电梯将慢车返回最低层校正位置Er21单次运行时间超过设定值Er22快车运行时有检修信号输入Er23两个门区输入信号中有一个失效Er24采用多段速给定时，换速距离设置过短Er26门联锁故障，门联锁接触器触点状态与线圈状态不一致Er27急停故障，急停接触器触点状态与线圈状态不一致

故障代码说明

LER=0系统运行保护LER=1脉冲输入反向LER=2下端站1重复输入LER=3下端站1丢失（2.0m/s以上电梯）德国莱茵故

1.主板运行故障代码表

1.主板井道自学习故障代码表LER=4下端站2重复输入（2.0m/s以上电梯）LER=5下端站2丢失（2.0m/s以上电梯）LER=6上端站2重复输入（2.0m/s以上电梯）LER=8上端站2丢失（2.0m/s以上电梯）LER=9下端站1丢失LER=10上端站1重复输入LER=11上端站1丢失LER=12自学习总楼层数错LER=13两门区开关没有重叠位置LER=14自学习过程中按Esc键取消自学习LER=15门区1与门区2同时输入LER=16自学习后保存井道数据错LER=17到上限位时，两门区信号同入，上限位开关安装过低LER=18下限位安装位置过高LER=19LER=20处理方法检查门联锁回路及门刀是否有刮门轮现象检查变频器的故障代码，确定故障原因1.将主控单元的A、B相输入脉冲对调。2.改变电机相序。检查抱闸监测开关及接线，无此开关应将抱闸反馈检测使能（Break,Feedback）设为OFF.检查门区信号回路及感应开关检查主控单元的脉冲输入回路及编码器连线检查KDY输出和反馈回路及KDY接触器检查急停回路检查门区信号回路及门区感应开关检查编码器或相关线路检查编码器或相关线路检查编码器或相关线路，检查门区回路。典型故障为门区开关抖动或某段钢丝绳打滑。检查变频器方向，使能信号及运行信号输出回路，检查变频器相关参数设置。检查编码器或相关回路检查是否有钢丝打滑及轿厢死现象，检查OVER TIME项设置值是否正确检查检修开关及相关线路检查门区信号回路及门区感应开关依据电梯运行速度设置合适的换速距离检查门联锁接触器线圈与接触点状态及主板与之对应的输入口。检查急停接触器线圈与触点状态及主板与之对应的输入口。

处理方法请按ESC键退出，并检查系统运行故障记录，根据故障代码找出对应故障号的处理方法调整系统脉冲输入的相序，将A相脉冲与B相脉冲的接法对调。错误安装下端站1造成多个端站信号输入或下端站1开关抖动，请检查下端站1的安装。下端站2先于下端站1到达或下端站1丢失，请检查下端站1的安装。莱茵故障代码表错误安装下端站2造成多个端站信号输入或下端站2开关抖动，请检查下端站2的安装。上端站2先于下端站2到达或下端站2丢失，请检查下端站2的安装。错误安装上端站2造成多个端站信号输入或上端站2开关抖动，请检查上端站2的安装。上端站1先于上端站2到达或上端站2丢失，请检查上端站2的安装。上端站1先于下端站1到达或下端站1丢失，请检查下端站1的安装。错如安装上端站1造成多个端站信号输入或上端站1开关抖动，请检查上端站1的安装。上限位先于上端站1到达或上端站1丢失，请检查上端站1的安装。请查看总楼层设置是否和实际楼层相符；每一层的门区挡板是否装漏或挡板是否遮住门区开关

合集下载

通力电梯_故障代码表

通力电梯_故障代码表

通 力 电 梯 故 障 代 码 表资料下载站 :/ 代码描述原因解决方法测试0001驱动时间检查失效在经过软件中设定的时间后轿厢位置信息不变(门区磁开关30壮态未变检查电梯是否以额定速度运行调节磁铁和开关0004连续三次找楼层失效同步驱动后系统未收到信号(77U/N,61U/N,30)些情况发生在三个顺序驱动上必要时调节磁铁及开关0007门区开关30或B30粘合门区信息连续无激活壮态调节门区磁铁0008Lcecpu板上nvram内存失效更换nvram需要重新调试0010井道初始化中断,内存未初始化在初始启动时系统未收到61U/N和30检查磁铁的位置0014门区检查回路未释放ADO/ACL回路未被释放0015门区检查回路不工作ADO/ACL回路未供电0021安全回路断掉安全输入回路1无电 安全回路起点无电0022驱动时井道门触点打开安全回路输入点3无电 驱动时井道门打开0023驱动时轿门触点打开安全回路输入点2无电 驱动时轿门触点打开0025允许启动功能失效电梯停止后主触点开关未打开检查主接触器开关0026驱动系统失效驱动系统侦测到启动被阻止0042轿厢照明故障检测轿厢照明失电0043热电阻过热检测马达过热不能启动停掉电梯0044关门失效系统企图关门但未收到关门信号检查电梯的运行情况,压力极限开关和终端开关0048重开门装置时间超过一分钟光眼或开门按钮激活超过一分钟检查门是否被阻止0051起动失效电梯不能启动0052上下同步开关被同时激活两个减速开关77U/77N被同时启动\检查控制面板上和轿顶接线箱的led0058无驱动超时信号电梯不能在100秒内被启动0060V3F-16ES拾取位号丢失从驱动处拾取的位号丢失重新调试驱动0061强迫关门时间过长不用0071门区磁铁(30)丢失门区磁铁(30)丢失007261U磁铁失效吸合61U磁铁未改变期壮态007361N磁铁丢失61N磁铁丢失007461N磁铁失效吸合61N磁铁未改变其壮态007561U磁铁丢失61U磁铁丢失0076门区检测回路未被释放ADO/ACL回路未释放0077开门限位连续有效开门限位阻塞0078内呼按钮没弹出至少一个内呼阻塞0079外呼按钮没弹出至少一个外呼阻塞0082门区检测回路不工作ADO/ACL回路无电0083位置信号丢失电梯位置信号丢失0084开门限位不动作开门限位不工作驱动失效代码描述原因解决方法0101驱动停止驱动器检查到故障而停机检查其它驱动故障0102RMS电流过大V3f16es检查到马达电流过大0103制动电阻失效制动电阻损坏检查制动电阻0104马达过热马达热电阻作用0105AC电压中间界面电路电压太低检查所有相线连接无误本资料由共利电梯论坛网友joy114229分享0106变频器故障0107LWD失效称重装置给出错误电压值(电压值小于0.6V)调称重装置0108马达测速记失效测速记电极接错,轿厢不平衡,称重装置未调好,抱闸不能打开,不正确的驱动参数或超速0109丢失楼层驱动丢失位置信号检查磁铁77U/N和61U/N的位置0110散热器阻止驱动驱动模块后的铝质散热片过热调试时驱动失效0111脉冲开关61N在61U下61U和61N互换检查61U和61N的顺序011261U/N重迭太少61U/N重迭太少检查61U和61N的位置0113同步开关错误77S开关失效检查77S的动作情况0114层站太近两楼层门太近检查磁铁的位置0115倍数错误0116顶层站计数错误设定失效或未完成执行设定驱动网络错误 LCECCB轿顶接线板1101轿顶接线板失效LCECEB轿厢操作面板加长板前A后B12012201COP第一块加长板失效12022202COP第二块加长板失效12032203COP第三块加长板失效LCECOB轿厢操作面板13012301前侧轿厢面板失效LCEFCB层站控制板14012401前层站控制板失效14022402第二个层站控制板失效14032403第三个层站控制板失效14042404第四个层站控制板失效资料下载站/本资料由共利电梯论坛网友joy114229分享

广日电梯VFM(H)G代码

广日电梯VFM(H)G代码

顺

序标 记地 址标 记地 址10XCVDH41CCXCVCH416C双重输入基准电压异常双重输入基准电压异常11T97C4746轿厢PO端末传输异常12RTMDNF7470RTMDNF7470对方微机所死13LPERF7A7ELPERF7A7E并列通信异常并列通信异常14TXDINT(1)4A2ETXDINPT(1)42BO双重输入缓冲器故障双重输入缓冲器故障15TX97476CTXPCHT(1)430A48V电压异常（欠电压）控制电压异常检测17NELNO48C0号楼NO异常20TX50BNT(1)49F2TX50BNT(1)5OBON故障5OBON故障21TX10INT(1)49FE10TON故障22TX15BNT(1)15BON故障23TX43ERT(1)4AB8运行方式输入信号异常24TX99G4716T60SLPT42A4安全装置动作控制异常25RSWTE746ERSWTE746E软件WDT动作检测软件WDT动作检测26T102CT5762开门锁紧连续三次27T39CE566C重复故障30TGRSHT(1)4A22TGRSHT(1)426E高速超速检测高速超速检测31TSPDE4712TGRSLT(1)4274低速超速检测低速超速检测32TMTLXT(1)4A16TGEER2T428C旋转编码器故障旋转编码器故障33TMTLT(1)4A10TREERITT(1)4292旋转编码器故障旋转编码器故障34TXSDSVER576CTXSDSVER5662SDS速度异常SDS速度异常35TRE2E*471CVRUNT(1)42CE旋转编码器配线接反36TVSPDFT(1)速度偏差异常37T47RET(1)4A0ATV471(1)4280逆转检出逆转检出40TS60AFT(1)4A4CTRSCHT(1)42F8再生TRS回路异常41576A40D,40G ON故障42TX50BFT(1)42AA50B OFF故障43TX15BFT(1)42B615B OFF故障44TVCCHT(1)42B6电流不足检出45TX10TET(1)4A0410T OFF故障46TX41ER4762TVSPC569E运行指令输入缓冲器ON故障规格异常47TSCRCS*5692SCR导通故障50TX0C5634过电流检测51TMGBRLT(1)4A88TX0V5632BCS动作检测过电流检测52TBCST(1)4A8ETXRVT(1)4310BCS异常逆相检测53TXCOVMP5638CONV MPC异常54TXINVMP563AINV MPC异常55TDCLSCR56A2光耦合器检测56TP900RE564C楼层高度表误差时的端站停梯575636楼层高测定失败604086楼层高度表总和误差61633C楼层高测定失败62Z97DRT(1)4AC4门断路FLS异常63TMGBRH46F8BCS动作检查A1

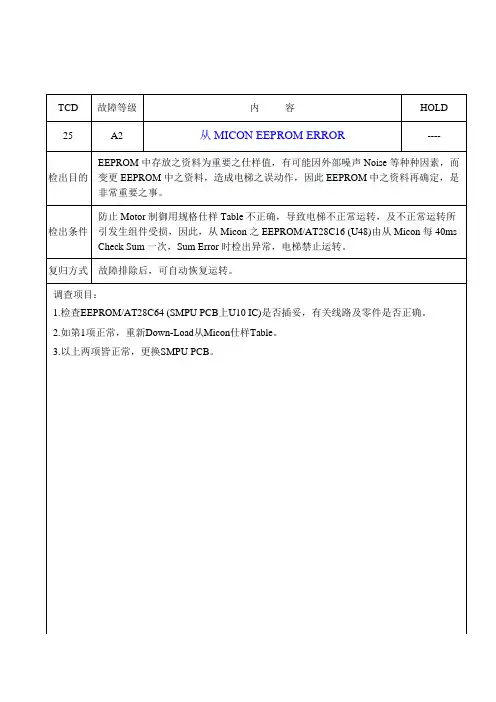

永大电梯TCD 故障码一览表(含稀有TCD代码及解析25--34)

永大电梯TCD 故障码一览表(含稀有TCD代码及解析25--34)

TCD 故障等级 内 容 HOLD

25 A2 从MICON EEPROM ERROR ----

检出目的 EEPROM中存放之资料为重要之仕样值，有可能因外部噪声Noise等种种因素，而

变更EEPROM中之资料，造成电梯之误动作，因此EEPROM中之资料再确定，是

非常重要之事。

检出条件 防止Motor制御用规格仕样Table不正确，导致电梯不正常运转，及不正常运转所

引发生组件受损，因此，从Micon之EEPROM/AT28C16 (U48)由从Micon每40ms

Check Sum一次，Sum Error时检出异常，电梯禁止运转。

复归方式 故障排除后，可自动恢复运转。

调查项目：

1.检查EEPROM/AT28C64 (SMPU PCB上U10 IC)是否插妥，有关线路及零件是否正确。

2.如第1项正常，重新Down-Load从Micon仕样Table。

3.以上两项皆正常，更换SMPU PCB。

TCD 故障等级 内 容 HOLD

26 A1 DSP SUM ERROR ○

检出目的 防止Motor制御用DSP程序代码错误，导致运转异常。

检出条件 开机后，从Micon将DSP之程序代码Down-Load至Dule-Port RAM/IDT7143 (U56)，并随后检查Dule-Port RAM中填入之DSP程序代码是否正确，错误时故障检出，电梯禁止运转。

造成不正常的原因有；Dule-Port RAM损坏、Noise干扰使得Down-Load资料错误

等等。

复归方式 故障排除后，操作MODE 2清除TCD或FFB切OFF-ON，方能恢复运转。 21/79 调查项目：

1.检查DSP仕样参数写入Dule-Port RAM/IDT7143(SMPU PCB上U9 IC) 是否插妥，有关线路及

零件是否正确。

2.如第1项正常，重新Down-Load从Micon仕样Table。

通力电梯 故障代码

通力电梯 故障代码

LCE故障代码（713490）

通力电梯有限公司培训中心(12/2005) 附录1-1 培训教材 仅供参考 不得外传

代码 故障名称 原因 操作 恢复 测试

0001 驱动时间过长 位置信号30/B30经过一段运行时

间后没有变化 立即停止 关电 慢车将电梯停在77:U之

下,拔掉30,61:U/N, 转快

车

0004 连续三次同步运行失败 连续3次同步运行均无法正确接

收77:U/N,61U/N,30信号 3次失败后停在端站 关电

0007 门区信号30/B30卡死 启动一段时间后,没有检测到

30/B30信号的下降缘,门区信号

30/B30一直有效 运行至目的楼层,开门不走 关电或打检修 短接LCECCB上的

30(B30)信号--XB21(XB24)

的最低插脚

0008 NVRAM损坏或容量不够 送电时检测NVRAM的容量不够 更换NVRAM

0014 门区监察电路没有释放 486,443:1,443:2的任一个在连续2

次运行没有吸合 运行时让443:2(LCEADO)不吸

合

0015 门区监察电路没有吸合 486,443:1,443:2的任一个在连续2

次运行没有释放 运行至目的楼层,脱离服务 关电

运行时让443:2(LCEADO)保持

吸合

0021 安全回路不通 安全回路输入1无电压 立即停止 安全回路接通 断开安全回路

0022 运行时井道门锁断开 安全回路输入3无电压 立即停止 井道门锁接通 用钥匙打开厅门或拔开

LCE230的XH2

0023 运行时轿门锁断开 安全回路输入2无电压 立即停止 轿门锁接通

0025 启动允许故障 电梯停止时主接触器没有释放 不启动 主接触器释放 保持201:1或201:2或

204一直吸合

0026 驱动系统有故障 驱动系统检测到故障(V3F OK 灯不

亮) 不启动 关电或打检修 拔掉V3F16es热敏开关

或测速计

0036 驱动时主接触器释放

0039 缓冲器测试按钮卡死 LCECPU板上的缓冲器测试按钮
