硬盘接口类型简介(图例版)

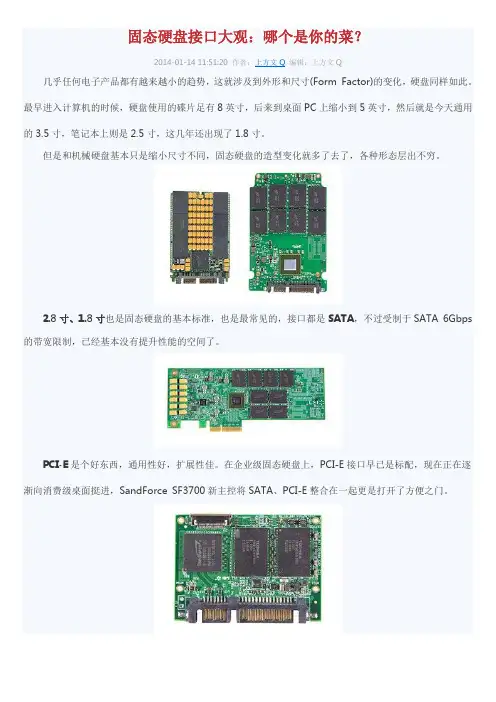

固态硬盘接口大观：哪个是你的菜？2014-01-14 11:51:20 作者：上方文Q编辑：上方文Q几乎任何电子产品都有越来越小的趋势，这就涉及到外形和尺寸(Form Factor)的变化，硬盘同样如此。

最早进入计算机的时候，硬盘使用的碟片足有8英寸，后来到桌面PC上缩小到5英寸，然后就是今天通用的3.5寸，笔记本上则是2.5寸，这几年还出现了1.8寸。

但是和机械硬盘基本只是缩小尺寸不同，固态硬盘的造型变化就多了去了，各种形态层出不穷。

2.8寸、1.8寸也是固态硬盘的基本标准，也是最常见的，接口都是SATA，不过受制于SATA 6Gbps的带宽限制，已经基本没有提升性能的空间了。

PCI-E是个好东西，通用性好，扩展性佳。

在企业级固态硬盘上，PCI-E接口早已是标配，现在正在逐渐向消费级桌面挺进，SandForce SF3700新主控将SATA、PCI-E整合在一起更是打开了方便之门。

针对不同场合，新接口也在不断诞生。

JEDEC就定义了一种Half Slim MO-297，基于SATA，但专门针对工业级领域，整体长宽尺寸仅有54×39毫米，也就是说：接口是标准的，但更小巧。

MO-300 50.8×29.85毫米也是JEDEC标准，使用的接口是mini-SATA，简称mSATA。

它的物理外观和mini PCI-E完全一样，但内部信号不同，因此互不兼容。

除了标准尺寸，厂商还可以根据自己的需要定制长度，因此mSATA固态硬盘经常会长短不一。

2012年，Intel等提出了更小的NGFF(下一代接口)，最终命名为M.2，并已经流行开来。

它定义了多种尺寸规格，接口同时支持SATA、PCI-E。

苹果总是特立独行，固态硬盘上也是如此，这几年无论MacBook Pro、MacBook Air还是Mac Pro一直都用自己独有的接口规格。

看上去和M.2很像，但针脚部分、定义都是不一样的。

2012年及之前走的是SA TA，现在已经完全转向PCI-E。

常用硬盘接口IDE、SATA、mSATA、M.2SATA、M.2PCIENVMe讲解一、机械盘接口及SATA总线通道1、 IDE接口（ATA同IDE）一般的计算机，很老的硬盘接口都是IDE，现在市场已经不使用此接口，IDE出现的比较早。

以前，很多硬盘都是IDE接口的；而现在，市场上几乎没有IDE接口的硬盘了。

优点：该接口的硬盘价格低廉、兼容性强、性价比高。

缺点：数据传输速度慢、线缆长度过短、连接设备少、不支持热插拔、接口速度的可升级性差。

SATA总线通道：SATA是Serial ATA的缩写，即串行ATA。

它是一种电脑总线，主要功能是用作主板和大量存储设备（如硬盘及光盘驱动器）之间的数据传输之用。

SATA已经完全取代旧式PATA（Parallel ATA或旧称IDE）接口的旧式硬盘，因采用串行方式传输数据而得名。

SATA总线使用嵌入式时钟信号，具备了更强的纠错能力，与以往相比其最大的区别在于能对传输指令（不仅仅是数据）进行检查，如果发现错误会自动矫正，这在很大程度上提高了数据传输的可靠性。

Serial ATA的起点更高、发展潜力更大，Serial ATA 1.0定义的数据传输率可达150MB/sec，这比目前最快的并行ATA(即ATA/133)所能达到133MB/sec的最高数据传输率还高，而在已经发布的Serial ATA 2.0的数据传输率将达到300MB/sec，最终Serial ATA 3.0将实现600MB/sec的最高数据传输率。

SATA 3.0最大的改进之处，就是将总线最大传输带宽提升到6Gbps。

实际传输速度大约600MB/S（理论为6Gbps/8=768MB/S)2、SATA接口Serial ATA-串行ATA技术，速度更快，SATA不依赖系统总线的带宽，而是内置时钟频率，支持热插拔。

现在市场上大部分机械硬盘接口几乎都是SATA。

虽然SATA具备了热插拔的规范，但连接缆线多是设计给内接式硬盘使用，最大插拔次数仅约200次，超过此插拔数目，缆线接头便会劣化，甚至有可能造成硬盘的损坏。

硬盘接口介绍太平洋信息网接口标准ATA接口，这是目前台式机硬盘中普通采用的接口类型。

ST-506/412接口：这是希捷开发的一种硬盘接口，首先使用这种接口的硬盘为希捷的ST－506及ST－412。

ST－506接口使用起来相当简便，它不需要任何特殊的电缆及接头，但是它支持的传输速度很低，因此到了1987年左右这种接口就基本上被淘汰了，采用该接口的老硬盘容量多数都低于200MB。

早期IBM PC/XT和PC/AT机器使用的硬盘就是ST－506/412硬盘或称MFM硬盘，MFM（Modified Frequency Modulation）是指一种编码方案。

ESDI接口：即（Enhanced Small Drive Interface）接口，它是迈拓公司于1983年开发的。

其特点是将编解码器放在硬盘本身之中，而不是在控制卡上，理论传输速度是前面所述的ST-506的2…4倍，一般可达到10Mbps。

但其成本较高，与后来产生的IDE接口相比无优势可言，因此在九十年代后就补淘汰了IDE及EIDE接口：IDE（Integrated Drive Electronics）的本意实际上是指把控制器与盘体集成在一起的硬盘驱动器，我们常说的IDE接口，也叫A TA（Advanced Technology Attachment）接口，现在PC机使用的硬盘大多数都是IDE兼容的，只需用一根电缆将它们与主板或接口卡连起来就可以了。

把盘体与控制器集成在一起的做法减少了硬盘接口的电缆数目与长度，数据传输的可靠性得到了增强，硬盘制造起来变得更容易，因为厂商不需要再担心自己的硬盘是否与其它厂商生产的控制器兼容，对用户而言，硬盘安装起来也更为方便。

ATA-1(IDE)：ATA是最早的IDE标准的正式名称，IDE实际上是指连在硬盘接口的硬盘本身。

ATA 在主板上有一个插口，支持一个主设备和一个从设备，每个设备的最大容量为504MB，ATA最早支持的PIO-0模式（Programmed I/O-0）只有3.3MB/s，而ATA-1一共规定了3种PIO模式和4种DMA模式（没有得到实际应用），要升级为A TA-2，你需要安装一个EIDE适配卡。

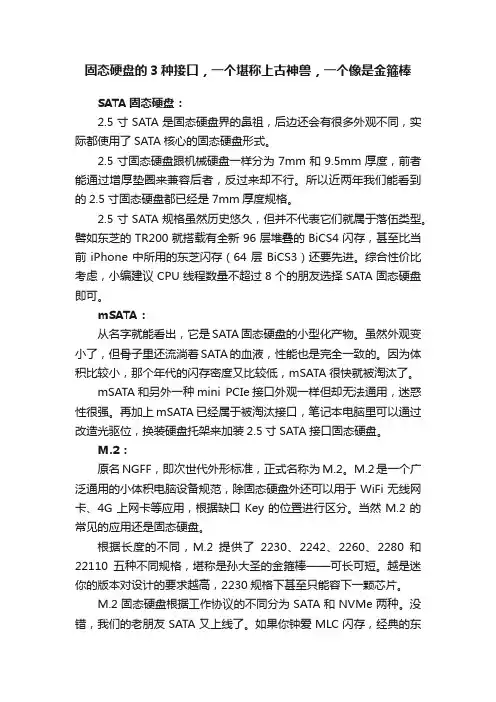

固态硬盘的3种接口，一个堪称上古神兽，一个像是金箍棒SATA固态硬盘：2.5寸SATA是固态硬盘界的鼻祖，后边还会有很多外观不同，实际都使用了SATA核心的固态硬盘形式。

2.5寸固态硬盘跟机械硬盘一样分为7mm和9.5mm厚度，前者能通过增厚垫圈来兼容后者，反过来却不行。

所以近两年我们能看到的2.5寸固态硬盘都已经是7mm厚度规格。

2.5寸SATA规格虽然历史悠久，但并不代表它们就属于落伍类型。

譬如东芝的TR200就搭载有全新96层堆叠的BiCS4闪存，甚至比当前iPhone中所用的东芝闪存（64层BiCS3）还要先进。

综合性价比考虑，小编建议CPU线程数量不超过8个的朋友选择SATA固态硬盘即可。

mSATA：从名字就能看出，它是SATA固态硬盘的小型化产物。

虽然外观变小了，但骨子里还流淌着SATA的血液，性能也是完全一致的。

因为体积比较小，那个年代的闪存密度又比较低，mSATA很快就被淘汰了。

mSATA和另外一种mini PCIe接口外观一样但却无法通用，迷惑性很强。

再加上mSATA已经属于被淘汰接口，笔记本电脑里可以通过改造光驱位，换装硬盘托架来加装2.5寸SATA接口固态硬盘。

M.2：原名NGFF，即次世代外形标准，正式名称为M.2。

M.2是一个广泛通用的小体积电脑设备规范，除固态硬盘外还可以用于WiFi无线网卡、4G上网卡等应用，根据缺口Key的位置进行区分。

当然M.2的常见的应用还是固态硬盘。

根据长度的不同，M.2提供了2230、2242、2260、2280和22110五种不同规格，堪称是孙大圣的金箍棒——可长可短。

越是迷你的版本对设计的要求越高，2230规格下甚至只能容下一颗芯片。

M.2固态硬盘根据工作协议的不同分为SATA和NVMe两种。

没错，我们的老朋友SATA又上线了。

如果你钟爱MLC闪存，经典的东芝Q200也有M.2 SATA版本提供给笔记本电脑用户安装使用。

但如果是台式机要买M.2固态硬盘的话，你还有更好的选择：NVMe协议的RC100。

接口详解SATA、mSATA、M.2、M.2（NVMe）、PCIE固态硬盘固态硬盘概念固态驱动器（Solid State Drive），俗称固态硬盘，固态硬盘是用固态电子存储芯片阵列而制成的硬盘，因为台湾英语里把固体电容称之为Solid而得名。

SSD由控制单元和存储单元（FLASH芯片、DRAM芯片）组成。

固态硬盘在接口的规范和定义、功能及使用方法上与普通硬盘的完全相同，在产品外形和尺寸上也完全与普通硬盘一致。

被广泛应用于军事、车载、工控、视频监控、网络监控、网络终端、电力、医疗、航空、导航设备等诸多领域。

其芯片的工作温度范围很宽，商规产品（0~70℃）工规产品（-40~85℃）。

虽然成本较高，但也正在逐渐普及到DIY市场。

由于固态硬盘技术与传统硬盘技术不同，所以产生了不少新兴的存储器厂商。

厂商只需购买NAND存储器，再配合适当的控制芯片，就可以制造固态硬盘了。

新一代的固态硬盘普遍采用SATA-2接口、SATA-3接口、SAS接口、MSATA接口、PCI-E接口、NGFF接口、CFast接口、SFF-8639接口和M.2 NVME/SATA协议。

接口目前固态硬盘的主要接口有：SATA接口作为目前应用最多的硬盘接口，SATA 3.0接口最大的优势就是成熟。

普通2.5英寸SSD以及HDD硬盘都使用这种接口，理论传输带宽6Gbps，虽然比起新接口的10Gbps甚至32Gbps带宽差多了，但普通2.5英寸SSD也没这么高的需求，500MB/s多的读写速度也够用。

mSATA接口mSATA接口，全称迷你版SATA接口（mini-SATA）。

是早期为了更适应于超级本这类超薄设备的使用环境，针对便携设备开发的mSATA接口应运而生。

可以把它看作标准SATA接口的mini版，而在物理接口上（也就是接口类型）是跟mini PCI-E接口是一样的。

mSATA接口是SSD小型化的一个重要过程，不过mSATA依然没有摆脱SATA接口的一些缺陷，比如依然是SATA通道，速度也还是6Gbps。

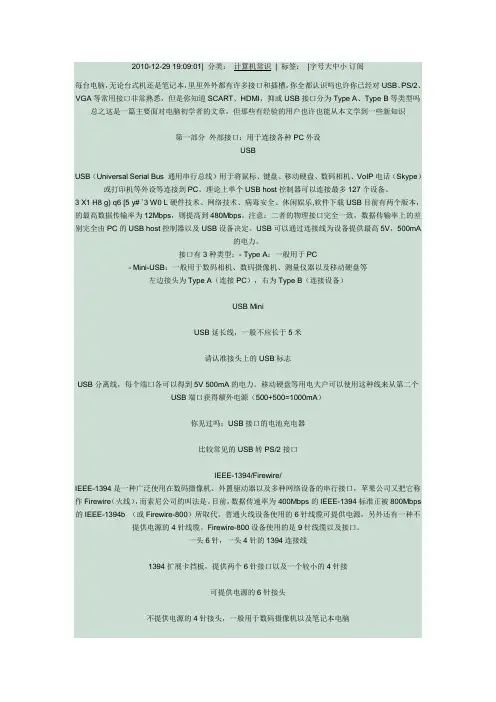

2010-12-29 19:09:01| 分类：计算机常识| 标签：|字号大中小订阅每台电脑，无论台式机还是笔记本，里里外外都有许多接口和插槽，你全都认识吗也许你已经对USB、PS/2、VGA等常用接口非常熟悉，但是你知道SCART、HDMI，抑或USB接口分为Type A、Type B等类型吗总之这是一篇主要面对电脑初学者的文章，但那些有经验的用户也许也能从本文学到一些新知识第一部分外部接口：用于连接各种PC外设USBUSB（Universal Serial Bus 通用串行总线）用于将鼠标、键盘、移动硬盘、数码相机、VoIP电话（Skype）或打印机等外设等连接到PC。

理论上单个USB host控制器可以连接最多127个设备。

3 X1 H8 g) q6 [5 y# `3 W0 L硬件技术、网络技术、病毒安全、休闲娱乐,软件下载USB目前有两个版本，的最高数据传输率为12Mbps，则提高到480Mbps。

注意：二者的物理接口完全一致，数据传输率上的差别完全由PC的USB host控制器以及USB设备决定。

USB可以通过连接线为设备提供最高5V，500mA的电力。

接口有3种类型：- Type A：一般用于PC- Mini-USB：一般用于数码相机、数码摄像机、测量仪器以及移动硬盘等左边接头为Type A（连接PC），右为Type B（连接设备）USB MiniUSB延长线，一般不应长于5米请认准接头上的USB标志USB分离线，每个端口各可以得到5V 500mA的电力。

移动硬盘等用电大户可以使用这种线来从第二个USB端口获得额外电源（500+500=1000mA）你见过吗：USB接口的电池充电器比较常见的USB转PS/2接口IEEE-1394/Firewire/IEEE-1394是一种广泛使用在数码摄像机、外置驱动器以及多种网络设备的串行接口，苹果公司又把它称作Firewire（火线），而索尼公司的叫法是。

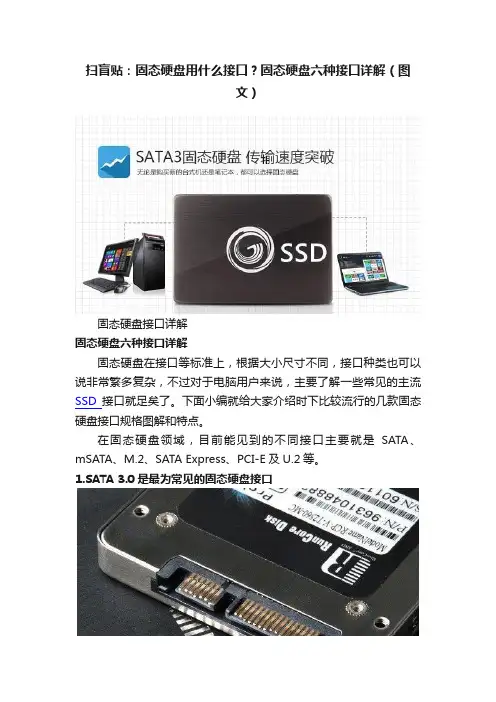

扫盲贴：固态硬盘用什么接口？固态硬盘六种接口详解（图文）固态硬盘接口详解固态硬盘六种接口详解固态硬盘在接口等标准上，根据大小尺寸不同，接口种类也可以说非常繁多复杂，不过对于电脑用户来说，主要了解一些常见的主流SSD接口就足矣了。

下面小编就给大家介绍时下比较流行的几款固态硬盘接口规格图解和特点。

在固态硬盘领域，目前能见到的不同接口主要就是SATA、mSATA、M.2、SATA Express、PCI-E及U.2等。

1.SATA 3.0是最为常见的固态硬盘接口固态硬盘SATA接口类型图解(最常见）这是SATA Revision 3.0（简称SATA3.0或SATA 6Gbps）它代表所使用的是SATA Revision 3.0标准，速度更快，相对SATA Revision 2.0。

SATA是硬盘接口的标准规范，事实上，SATA 6Gbps接口是一个不太规范的说法，正确说法是SATA III（SATA3.0），接口速度是6Gbps。

当然，大家都习惯这么说。

这是市面上最常见的机械硬盘/固态硬盘接口，大多数人买的硬盘都是在用这种接口。

SATA 6Gbps（SATA3.0）最大优势就是非常成熟，能够发挥出主流SSD最大性能。

需要注意的是，一些老电脑的主板，可能仅有SATA2.0，这类接口由于最大支持的速度有限，无法完全发挥出SSD 的性能，因此一些老爷机或者比较老主板的电脑用户，一般不建议升级SSD，除非更换支持SATA3.0的主板。

2、mSATA接口：固态硬盘mSATA接口图解该接口是SATA协会开发的新的mini-SATA(mSATA)接口控制器的产品规范。

新的控制器可以让SATA技术整合在小尺寸的装置上。

mSATA也提供了和SATA接口标准一样的速度和可靠性，提供小尺寸CE产品(如Notebooks/ Netbook)的系统开发商和制造商更高效能和符合经济效益的储存方案。

该接口主要是用在注重小型化的笔记本上面，比如说商务本，超极本等等，台式机，主流笔记本依依旧是SATA3.0。

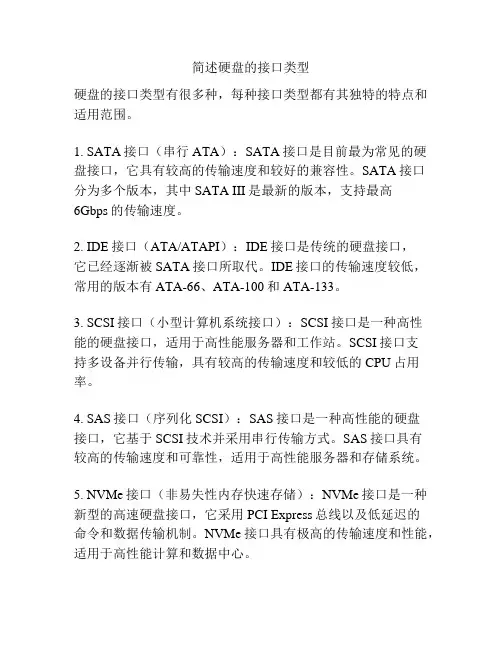

简述硬盘的接口类型
硬盘的接口类型有很多种，每种接口类型都有其独特的特点和适用范围。

1. SATA接口（串行ATA）：SATA接口是目前最为常见的硬盘接口，它具有较高的传输速度和较好的兼容性。

SATA接口
分为多个版本，其中SATA III是最新的版本，支持最高
6Gbps的传输速度。

2. IDE接口（ATA/ATAPI）：IDE接口是传统的硬盘接口，
它已经逐渐被SATA接口所取代。

IDE接口的传输速度较低，常用的版本有ATA-66、ATA-100和ATA-133。

3. SCSI接口（小型计算机系统接口）：SCSI接口是一种高性
能的硬盘接口，适用于高性能服务器和工作站。

SCSI接口支
持多设备并行传输，具有较高的传输速度和较低的CPU占用率。

4. SAS接口（序列化SCSI）：SAS接口是一种高性能的硬盘
接口，它基于SCSI技术并采用串行传输方式。

SAS接口具有
较高的传输速度和可靠性，适用于高性能服务器和存储系统。

5. NVMe接口（非易失性内存快速存储）：NVMe接口是一种新型的高速硬盘接口，它采用PCI Express总线以及低延迟的
命令和数据传输机制。

NVMe接口具有极高的传输速度和性能，适用于高性能计算和数据中心。

除了上述常见的硬盘接口类型外，还有一些特殊的接口类型，比如外置硬盘的USB接口、固态硬盘（SSD）的M.2接口等。

不同的接口类型适用于不同的硬盘和应用场景，用户在选择硬盘时需要根据自己的需求和系统支持的接口类型来进行选择。

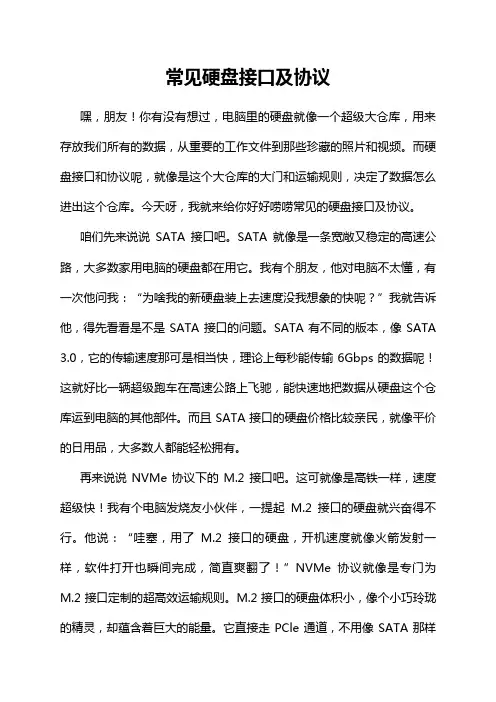

常见硬盘接口及协议嘿，朋友！你有没有想过，电脑里的硬盘就像一个超级大仓库，用来存放我们所有的数据，从重要的工作文件到那些珍藏的照片和视频。

而硬盘接口和协议呢，就像是这个大仓库的大门和运输规则，决定了数据怎么进出这个仓库。

今天呀，我就来给你好好唠唠常见的硬盘接口及协议。

咱们先来说说SATA接口吧。

SATA就像是一条宽敞又稳定的高速公路，大多数家用电脑的硬盘都在用它。

我有个朋友，他对电脑不太懂，有一次他问我：“为啥我的新硬盘装上去速度没我想象的快呢？”我就告诉他，得先看看是不是SATA接口的问题。

SATA有不同的版本，像SATA 3.0，它的传输速度那可是相当快，理论上每秒能传输6Gbps的数据呢！这就好比一辆超级跑车在高速公路上飞驰，能快速地把数据从硬盘这个仓库运到电脑的其他部件。

而且SATA接口的硬盘价格比较亲民，就像平价的日用品，大多数人都能轻松拥有。

再来说说NVMe协议下的M.2接口吧。

这可就像是高铁一样，速度超级快！我有个电脑发烧友小伙伴，一提起M.2接口的硬盘就兴奋得不行。

他说：“哇塞，用了M.2接口的硬盘，开机速度就像火箭发射一样，软件打开也瞬间完成，简直爽翻了！”NVMe协议就像是专门为M.2接口定制的超高效运输规则。

M.2接口的硬盘体积小，像个小巧玲珑的精灵，却蕴含着巨大的能量。

它直接走PCle通道，不用像SATA那样还要弯弯绕绕，就像给数据开了个直达专列。

它的传输速度那可是以GB/s为单位的，和SATA相比，就像是飞机和汽车的速度差距。

还有IDE接口呢，这可是硬盘接口里的老前辈了。

现在虽然用得少了，但在以前那可是独领风骚啊。

我记得我刚开始接触电脑的时候，那些老电脑很多都是IDE接口的硬盘。

IDE接口就像是一条古老的石板路，虽然没有现在的高速公路那么宽敞和快速，但在当时也承载着数据传输的重任。

它的数据传输速度在现在看来就有点慢啦，就像一个慢悠悠的牛车，和SATA、M.2这些比起来，确实有点跟不上时代的步伐。

带你认识SATA、mSATA、PCIe和M.2四种接口犹记得当年Windows7系统体验指数中，那5.9分磁盘分数，在其余四项的7.9分面前，似乎已经告诉我们机械硬盘注定被时代淘汰。

势如破竹的SSD固态硬盘，彻底打破了温彻斯特结构的机械硬盘多年来在电脑硬件领域的统治。

SSD数倍于HDD机械硬盘的传输性能，让普通用户和发烧玩家的体验均成倍提升。

如今，经历多年来的发展，以金士顿和HyperX为代表的SSD品牌，已完全主导硬盘存储市场。

在这场存储革命中，为了实现更快的速度、更多的使用环境、更好的体验，SSD的接口也在不断进化革新，像主流的SSD就有SATA 接口、M.2接口、PCIe接口和mSATA接口等。

这四种常见的接口有什么不同？又适合什么样平台使用呢？下面我们来一一进行讲解。

SATA3.0接口代表产品：金士顿UV400系列作为目前应用最多的硬盘接口，SATA3.0接口最大的优势就是成熟。

普通2.5英寸SSD以及HDD硬盘都使用这种接口，理论传输带宽6Gbps，虽然比起新接口的10Gbps及32Gbps带宽有一定的差距，但普通2.5英寸SSD可以满足大多数用户的日常应用需求，500MB/s 左右的读写速度也够用。

而对于100MB/s左右读写速度HDD机械硬盘上，6Gbps带宽还远远谈不上瓶颈，只能埋怨HDD硬盘发展太慢，存储速度一直没有质变。

虽然SATA3.0接口规格已经推出有一段时间，但'廉颇岁老，尚善饭否'。

大多数用户对SSD性能的要求谈不上极端苛刻，而且还要考虑选购时的性价比因素，因此SATA3.0接口在很长一段时间内都将是主流大众的选择。

说起SATASSD，就不得不提电商销售名列前茅的金士顿UV400系列。

UV400系列其采用Marvell四通道主控芯片，搭配高品质的闪存颗粒，读写速度最高可达550、500MB/s，接近于SATA3.0接口的传输瓶颈，为用户带来极速的读写体验。

B(Universal Serial Bus)USB 1.0USB 1.0是在1996年出现的，速度只有1.5Mb/s(位每秒)； 1998年升级为USB 1.1，速度也大大提升到12Mb/s。

USB2.0USB2.0规范是由USB1.1规范演变而来,它的最大理论传输速率达到了480Mbps，折算为MB为60MB/s，足以满足大多数外设的速率要求。

USB 2.0中的“增强主机控制器接口”（EHCI）定义了一个与USB 1.1相兼容的架构。

它可以用USB 2.0的驱动程序驱动USB 1.1设备。

也就是说，所有支持USB 1.1的设备都可直接在USB 2.0的接口上使用而不必担心兼容性问题，而且像USB 线、插头等附件也都可以直接使用。

USB 3.0由Intel、微软、惠普、德州仪器、NEC、ST-NXP等业界巨头组成的USB 3.0Promoter Group发布。

USB 3.0的理论速度为5.0Gb，其实只能达到理论值的5成，那也是接近于USB 2.0的10倍了。

USB3.0的物理层采用8b/10b编码方式，这样算下来的理论速度也就4Gb/s，实际速度还要扣除协议开销，在4Gb/s 基础上要再少点。

USB3.0的接口一般为蓝色。

USB B型插座和插头USB Mini-B插座和插头USB Mini-A插座和插头USB Micro-B型插座和插头Micro-A型插座和插头Micro-AB型插座既可以插A型头，也可以插B型头Micro-USB3.0 B型插座和插头USB3.0 A型插座和插头（蓝色）USB3.0 B型插座和插头（蓝色）Mini-USB接口USB-OTG设备接线图USB引脚定义其中ID脚在OTG功能中才使用。

Mini-USB接口分Mini-A、B和AB接口。

如果ID脚是高电平，则是B接头插入，此时系统就做主模式（Master Mode）；如果ID脚为低电平，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。
