消防机械排烟设计规范

- 1 - 防排烟技术标准

《防排烟技术标准》

第一章 总则

第一条 为了落实《中华人民共和国消防法》及有关法律、法规和国家标准，保证消防安全，制定本标准。

第二条 本标准适用于消防防排烟设施设计、安装、维护、检测等全过程，涉及文本档案的有效性证明齐全。

第二章 防排烟设备的基本要求

第一节 防排烟系统概述

第三条 防排烟系统由防烟分区、防烟排风设备、防烟阀、报警装置、检测装置、控制装置等组成，所有设备应当按照本标准的要求设计、安装和维护，以确保安全可靠的运行。

第二节 防排烟分区

第四条 防排烟分区包括排烟分区和防烟分区，视危险源的性质和程度确定排烟分区和防烟分区的数量、位置、尺寸等分区要求。

第五条 排烟分区的连接应与防烟分区相分离，同时应考虑排风壁或楼梯间的消防安全隔离技术等要求。

第三节 防排烟排风设施

第六条 防排烟排风设备应选用合适的排风装置，以便将大量的烟气排出室外，并配有足够的排风口和排风风机。

第四节 防烟阀

第七条 防烟阀在烟雾爆发时，自动将烟尘从部件空气分隔系统 - 2 - 中排出，同时将室内的烟气保持在可接受的范围内。

第八条 防烟阀的类型、型号及参数，应结合防烟分区的设计要求考虑使用情况，以确定是否合理。

第五节 报警装置

第九条 报警装置是保证防烟分区正常运行的关键部件，应安装有感烟、声音 和热感报警器，布置覆盖面广，安装合理、规范、牢固，使报警系统能够快速发现和报警。

第六节 检测装置

第十条 检测装置是监测防烟分区内烟雾爆发状况以及报警系统状况是否正常，应安装烟浓度探测装置，检测数据显示应清晰可见。

第十一条 检测装置的选择应考虑排风设备及防烟系统结构、烟气浓度、烟气类型等要素。

第七节 控制装置

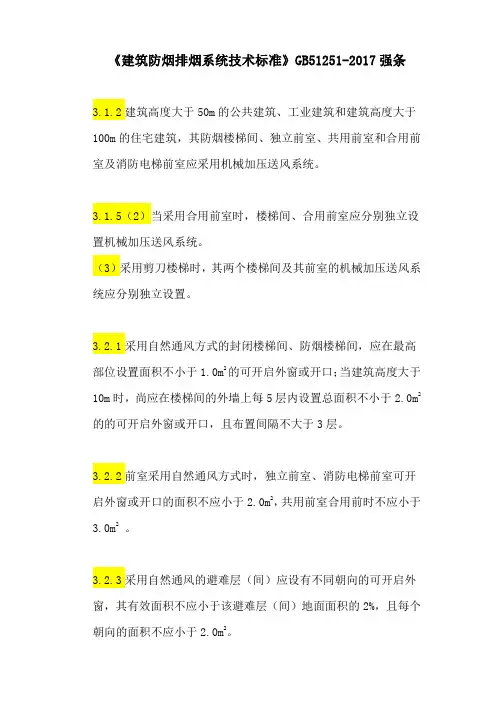

《建筑防烟排烟系统技术标准》GB51251-2017强条

3.1.2建筑高度大于50m的公共建筑、工业建筑和建筑高度大于

100m的住宅建筑，其防烟楼梯间、独立前室、共用前室和合用前室及消防电梯前室应采用机械加压送风系统。

3.1.5（2）当采用合用前室时，楼梯间、合用前室应分别独立设置机械加压送风系统。

（3）采用剪刀楼梯时，其两个楼梯间及其前室的机械加压送风系统应分别独立设置。

3.2.1采用自然通风方式的封闭楼梯间、防烟楼梯间，应在最高

部位设置面积不小于1.0m2的可开启外窗或开口；当建筑高度大于

10m时，尚应在楼梯间的外墙上每5层内设置总面积不小于2.0m2

的的可开启外窗或开口，且布置间隔不大于3层。

3.2.2前室采用自然通风方式时，独立前室、消防电梯前室可开

启外窗或开口的面积不应小于2.0m2，共用前室合用前时不应小于

3.0m2。

3.2.3采用自然通风的避难层（间）应设有不同朝向的可开启外

窗，其有效面积不应小于该避难层（间）地面面积的2%，且每个

朝向的面积不应小于2.0m2。3.3.1建筑高度大于100m的建筑，其机械加压送风系统应竖性分

段独立设置，且每段高度不应超过100m。

3.3.7机械加压送风系统应采用管道送风，且不应采用土建风道。

送风管道应采用不燃材料制作且内壁应光滑。当送风管道内壁为

金属时，设计风速不应大于20m/s，当送风管道内壁为非金属时,

设计风速不应大于15m/s;送风管道的厚度应符合现行国家标准

《通风与空调工程施工质量验收规范》GB50243的规定。

3.3.11设置机械加压送风系统的封闭楼梯间、防烟楼梯间，尚应

在其顶部设置不小于1m2的固定窗。靠外墙的防烟楼梯间，尚应在

其外墙上每5层内设置总面积不小于2m2的固定窗。

3.4.1机械加压送风系统的设计风量不应小于计算风量的1.2倍。

4.4.1当建筑的机械排烟系统沿水平方向布置时，每个防火分区的机械排烟系统应独立设置。

4.4.2建筑高度超过50m的公共建筑和建筑高度超过100m的住宅，

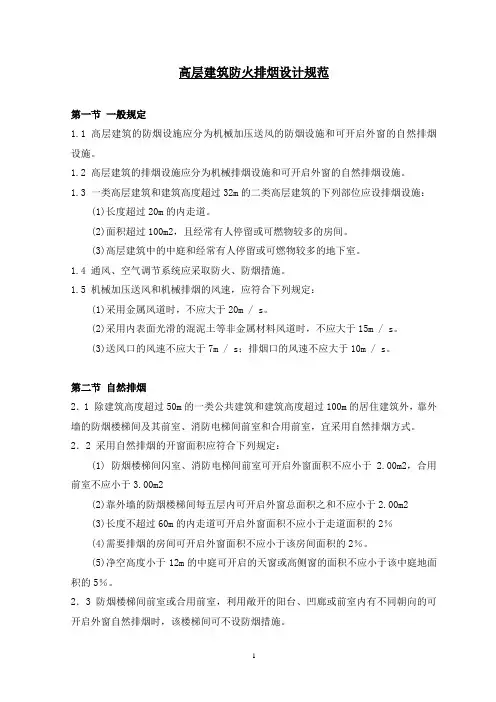

1 高层建筑防火排烟设计规范

第一节 一般规定

1.1 高层建筑的防烟设施应分为机械加压送风的防烟设施和可开启外窗的自然排烟设施。

1.2 高层建筑的排烟设施应分为机械排烟设施和可开启外窗的自然排烟设施。

1.3 一类高层建筑和建筑高度超过32m的二类高层建筑的下列部位应设排烟设施：

(1)长度超过20m的内走道。

(2)面积超过100m2，且经常有人停留或可燃物较多的房间。

(3)高层建筑中的中庭和经常有人停留或可燃物较多的地下室。

1.4 通风、空气调节系统应采取防火、防烟措施。

1.5 机械加压送风和机械排烟的风速，应符合下列规定：

(1)采用金属风道时，不应大于20m / s。

(2)采用内表面光滑的混泥土等非金属材料风道时，不应大于15m / s。

(3)送风口的风速不应大于7m / s；排烟口的风速不应大于10m / s。

第二节 自然排烟

2．1 除建筑高度超过50m的一类公共建筑和建筑高度超过100m的居住建筑外，靠外墙的防烟楼梯间及其前室、消防电梯间前室和合用前室，宜采用自然排烟方式。

2．2 采用自然排烟的开窗面积应符合下列规定：

(1) 防烟楼梯间闪室、消防电梯间前室可开启外窗面积不应小于2.00m2，合用前室不应小于3.00m2

(2)靠外墙的防烟楼梯间每五层内可开启外窗总面积之和不应小于2.00m2

(3)长度不超过60m的内走道可开启外窗面积不应小于走道面积的2％

(4)需要排烟的房间可开启外窗面积不应小于该房间面积的2％。

(5)净空高度小于12m的中庭可开启的天窗或高侧窗的面积不应小于该中庭地面积的5％。

2．3 防烟楼梯间前室或合用前室，利用敞开的阳台、凹廊或前室内有不同朝向的可开启外窗自然排烟时，该楼梯间可不设防烟措施。 2 2．4 排烟窗宜设置在上方，并应有方便开启的装置。

第三节 机械防烟

3．1 下列部位应设置独立的机械加压送风的防烟设施：

新版《建筑防烟排烟系统技术标准》规范

2018新版《建筑防烟排烟系统技术标准》规范 重要消息:2018新版《建筑防烟排烟系统技术标准》规范将从今天开始实施 《建筑防烟排烟系统技术标准》(GB51251-2017)

《建筑防烟排烟系统技术标准》(GB51251-2017)由中华人民共和国住房和城乡建设部和中华人民共和国国家质量检验检疫总局#于2018年05月01日联合发布,2018年08月01日实施。

前言

▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼

根据建设部《关于印发<2006年工程建设标准规范制定、修订计划(第一批)〉的通知》(建标[2006]77号)的要求,本标准由公安部四川消防研究所会同上海市公安消防总队等有关单位共同编制而成。

本标准制订过程中,编制组遵循国家有关法律、法规和技术标准,深入调研了建筑防烟排烟系统设计和工程应用情况,认真总结了火灾事故教训和建筑防烟、排烟系统工程应用实践经验,参考了国内外相关标准规范,吸收了先进的科研成果,广泛征求了设计、监理、施工、产品制造、消防监督等各有关单位的意见,最后经审查定稿。

本标准共分9章和7个附录,主要技术内容有:总则,术语和符号,防烟系统设计,排烟系统设计,系统控制、系统施工,系统调试,系统验收和维护管理等。

本标准中以黑体字标志部分为强制性条文,必须严格执行。

本标准由住房城乡建设部负责管理和对强制性条文的解释,由公安部消防局负责日常管理工作,由公安部四川消防研究所负责具体技术内容的解释。在本标准执行过程中,希望各单位结合工程实践认真总结经验,注意积累资料,随时将有关意见和建议反馈给公安部四川消防研究所(地址:四川省成都市金牛区金科南路69号,邮政编码:610036),以供今后修订时参考。

目录

1 总则

2 术语和符号

2.1 术语

2.2 符号

3 防烟系统设计

3.1 一般规定

3.2 自然通风设施
