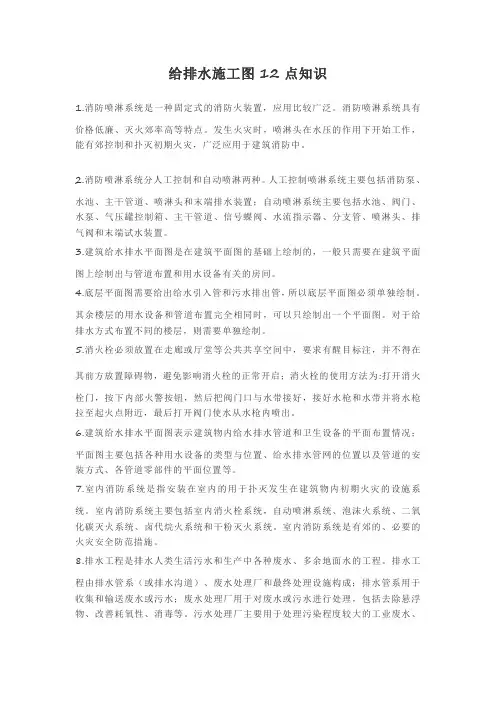

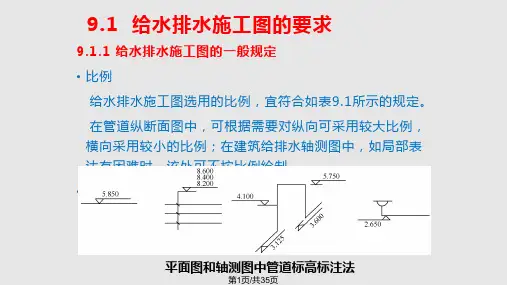

给排水施工图12点知识
1.消防喷淋系统是一种固定式的消防火装置，应用比较广泛。消防喷淋系统具有价格低廉、灭火郊率高等特点。发生火灾时，喷淋头在水压的作用下开始工作，能有郊控制和扑灭初期火灾，广泛应用于建筑消防中。
2.消防喷淋系统分人工控制和自动喷淋两种。人工控制喷淋系统主要包括消防泵、水池、主干管道、喷淋头和末端排水装置；自动喷淋系统主要包括水池、阀门、水泵、气压罐控制箱、主干管道、信号蝶阀、水流指示器、分支管、喷淋头、排气阀和末端试水装置。
3.建筑给水排水平面图是在建筑平面图的基础上绘制的，一般只需要在建筑平面图上绘制出与管道布置和用水设备有关的房间。
4.底层平面图需要给出给水引入管和污水排出管，所以底层平面图必须单独绘制。其余楼层的用水设备和管道布置完全相同时，可以只绘制出一个平面图。对于给排水方式布置不同的楼层，则需要单独绘制。
5.消火栓必须放置在走廊或厅堂等公共共享空间中，要求有醒目标注，并不得在其前方放置障碍物，避免影响消火栓的正常开启；消火栓的使用方法为:打开消火栓门，按下内部火警按钮，然后把阀门口与水带接好，接好水枪和水带并将水枪拉至起火点附近，最后打开阀门使水从水枪内喷出。
6.建筑给水排水平面图表示建筑物内给水排水管道和卫生设备的平面布置情况；平面图主要包括各种用水设备的类型与位置、给水排水管网的位置以及管道的安装方式、各管道零部件的平面位置等。
7.室内消防系统是指安装在室内的用于扑灭发生在建筑物内初期火灾的设施系统。室内消防系统主要包括室内消火栓系统，自动喷淋系统、泡沫火系统、二氧化碳灭火系统、卤代烷火系统和干粉灭火系统。室内消防系统是有郊的、必要的火灾安全防范措施。
8.排水工程是排水人类生活污水和生产中各种废水、多余地面水的工程。排水工程由排水管系（或排水沟道）、废水处理厂和最终处理设施构成；排水管系用于收集和输送废水或污水；废水处理厂用于对废水或污水进行处理，包括去除悬浮物、改善耗氧性、消毒等。污水处理厂主要用于处理污染程度较大的工业废水、生活废水，避免对环境的污染；最终处理设施用于将污水处理厂处理过的满足要求的废水排入水体或土地中。

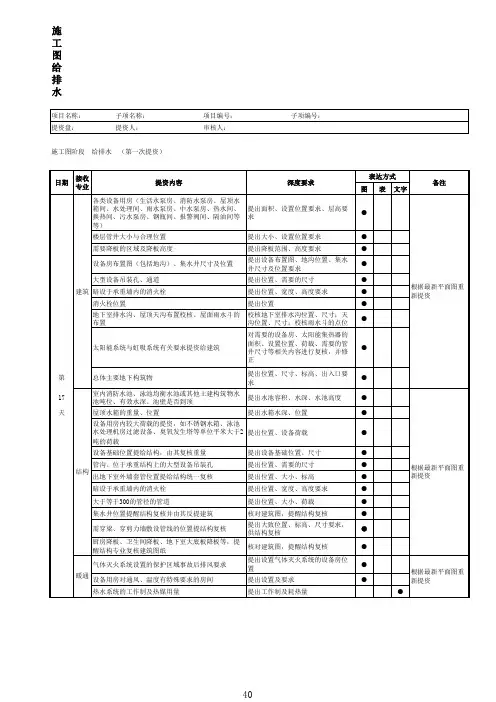

施工图给排水图表文字各类设备用房（生活水泵房、消防水泵房、屋顶水箱间、水处理间、雨水泵房、中水泵房、热水间、换热间、污水泵房、钢瓶间、报警阀间、隔油间等等）提出面积、设置位置要求、层高要求●
楼层管井大小与合理位置提出大小、设置位置要求●需要降板的区域及降板高度提出降板范围、高度要求●设备房布置图（包括地沟）、集水井尺寸及位置提出设备布置图、地沟位置、集水井尺寸及位置要求●大型设备吊装孔、通道提出位置、需要的尺寸●暗设于承重墙内的消火栓提出位置、宽度、高度要求●消火栓位置提出位置●地下室排水沟、屋顶天沟布置校核、屋面雨水斗的布置校核地下室排水沟位置、尺寸；天沟位置、尺寸；校核雨水斗的点位●
太阳能系统与虹吸系统有关要求提资给建筑对需要的设备房、太阳能集热器的面积、设置位置、荷载、需要的管井尺寸等相关内容进行复核，并修正●
第总体主要地下构筑物提出位置、尺寸、标高、出入口要求●17室内消防水池、泳池均衡水池或其他土建构筑物水池吨位、有效水深、池壁是否到顶提出水池容积、水深、水池高度●天屋顶水箱的重量、位置提出水箱水深、位置●设备用房内较大荷载的提资，如不锈钢水箱、泳池水处理机房过滤设备、臭氧发生塔等单位平米大于2吨的荷载提出位置、设备荷载●设备基础位置提给结构，由其复核重量提出设备基础位置、尺寸●管沟、位于承重结构上的大型设备吊装孔提出位置、需要的尺寸●出地下室外墙套管位置提给结构统一复核提出位置、大小、标高●暗设于承重墙内的消火栓提出位置、宽度、高度要求●大于等于300的管径的管道提出位置、大小、荷载●集水井位置提醒结构复核并由其反提建筑核对建筑图，提醒结构复核●需穿梁、穿剪力墙敷设管线的位置提结构复核提出大致位置、标高、尺寸要求，供结构复核●厨房降板、卫生间降板、地下室大底板降板等，提醒结构专业复核建筑图纸核对建筑图，提醒结构复核●气体灭火系统设置的保护区域事故后排风要求提出设置气体灭火系统的设备房位置●设备用房对通风、温度有特殊要求的房间提出设置及要求●热水系统的工作制及热媒用量提出工作制及耗热量●项目名称： 子项名称： 项目编号： 子项编号：提资盘： 提资人： 审核人：
SQL Server 2005
2
图例 名称
盥洗槽
洗涤池
沐浴间
小便槽
高位水箱
地漏
水表井
蹲式大便器
化粪池
阀门井
雨水口
水泵
清扫口
蓄水池
雨水沟
风帽及通气孔
地漏 SQL Server 2005
2 沐浴喷头
消火栓
雨水口
配水龙头（放水龙头）
给水立管
排水立管
排水检查井
止回阀（单向阀）
给水阀门井
清扫口
检查口
存水弯
球形阀
首层地面
楼面
排水管
给水管
多孔水管
等级图纸分类审查要点内容对应图纸编号2.1A图纸目录2.2A设计说明包括设计说明及施工说明设计说明：包含市政供水管网为环状还是支状的情况、供水压力、水源引进的路数和方向、硬度；市政排水管网的方向、埋深、走向;各系统分区设计说明，应与获得审批的初步设计内容相吻合。施工说明：包含设备安装方式、管道保温防腐等制作安装要求、施压、清洗、调试等工艺要求2.3A设备材料表：注明所有设备、部件、材料的名称、用途、技术参数、安装位置、安装方式、服务区域/系统、数量等2.4A各楼层平面图（消火栓布置、自动喷水灭火系统布置、给排水系统平面图）：机电管线应有详细的定位尺寸、标高标注。2.5A生活水泵房平面图、剖面图、系统轴侧图：设备基础及机电管线应有明确的定位尺寸、标高标注2.6A生活热水机房平面图、剖面图、管网轴侧图：设备基础及机电管线应有定位尺寸、标高标注2.7A消防水池及泵房平面图、剖面图、管网轴侧图：设备基础及机电管线应有定位尺寸、标高标注2.8A消防稳压水箱间机房平面图、剖面图、管网轴侧图：设备基础及机电管线应有定位尺寸、标高标注；2.9A系统关键部位剖面图：所有层的核心筒管道井进出位置。地下一层及二层主要机房进出管线位置，地下一层及二层主要管道走廊，2.10A系统原理图：冷热水系统图、污废水系统图、重力雨水系统图、虹吸雨水水系统图。2.11B裙房主要的给排水水管井及客房管道井应有大样图，并标示出管道管径及种类名称。2.12A室内管线综合图：含暖通、给排水、消防、强弱电、结构梁、吊顶下标高等，是否按甲方要求出图并是否与各专业会签2.14B如采用标准图集，必须将采用的图以蓝图的形式附上或附图集□是 □否 原因□是 □否 原因□是 □否 原因□是 □否 原因□是 □否 原因□是 □否 原因□是 □否 原因
□是 □否 原因□是 □否 原因□是 □否 原因□是 □否 原因□是 □否 原因□是 □否 原因给排水专业施工图阶段图纸审查要点序号施工图设计院完成情况项目公司审核意见
