怎样延长PET吹瓶机的使用寿命
PET吹瓶机是制造塑料瓶子的重要机器，然而它的零部件使用寿命有限，一旦出现问题就需要更换或维修，给企业造成生产压力和经济损失。因此，如何延长PET吹瓶机的使用寿命，提高生产效率成了企业必须面临的问题。本文将从以下几个方面讨论如何延长PET吹瓶机的使用寿命。
1.合理使用PET吹瓶机
PET吹瓶机在使用时需要按照操作规程进行，严防操作失误和设备故障。特别是在设备运转时，需要对设备进行观察，及时处理设备问题，避免工作温度过高，导致设备变形，影响使用寿命。
在使用中，要逐步提速，让设备处于一个平稳的状态下运行。尤其是要注意调节温度和压力，使温度和压力适合物料的成型，不要盲目提高温度和压力，因为长时间的高温高压会导致设备损伤，使用寿命缩短。
2.注意设备保养
为了延长PET吹瓶机的使用寿命，也需要注重设备保养。设备在使用过程中需要定期进行检查，包括检查机器内的润滑油，检查零部件磨损程度等。在使用之前要进行设备清洁，清洗设备，尤其是进料口的积尘、杂质等，防止杂质进入设备内部，造成设备故障。
在设备清洁后要对润滑油进行更换，确保机器内部零件的润滑情况。同时要记得对设备进行紧固，避免长时间使用导致设备松动需要更换的情况。
3.完善保险系统
严密的保险系统能够保证设备的安全性，也能够延长设备的使用寿命。针对PET吹瓶机，必须完善保险系统，将保险机构应用于设备上，如断电保护、停机保护、过载保护等措施。让设备在面对异常情况时能够减少损失，保证设备寿命。
4.及时维修
PET吹瓶机出现问题时，不要盲目忽视，也不要使用不当的方式进行修理。最好的方法是及时联系专业的技术人员，确保机器能够在最短的时间内恢复正常。同时，在出现问题后要对机器进行修理，清除故障根源，防止机器继续损坏。
结论
以上是关于延长PET吹瓶机使用寿命的几个措施，希望能够给有需要的企业提供一些参考和帮助。在设备使用的过程中，尤其是与设备保养，设备及时维修，以及严格按照操作规程使用设备这几个方面需要特别注意，才能更好地延长设备的使用寿命，提高设备的生产效率。

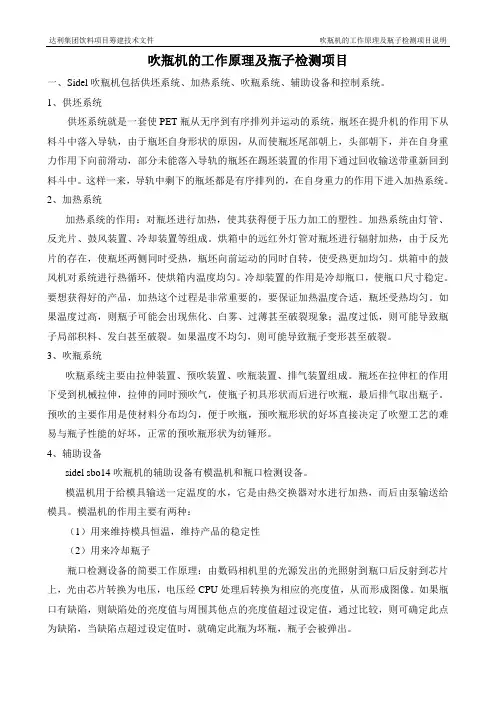

达利集团饮料项目筹建技术文件 吹瓶机的工作原理及瓶子检测项目说明
吹瓶机的工作原理及瓶子检测项目
一、Sidel吹瓶机包括供坯系统、加热系统、吹瓶系统、辅助设备和控制系统。
1、供坯系统
供坯系统就是一套使PET瓶从无序到有序排列并运动的系统，瓶坯在提升机的作用下从料斗中落入导轨，由于瓶坯自身形状的原因，从而使瓶坯尾部朝上，头部朝下，并在自身重力作用下向前滑动，部分未能落入导轨的瓶坯在踢坯装置的作用下通过回收输送带重新回到料斗中。这样一来，导轨中剩下的瓶坯都是有序排列的，在自身重力的作用下进入加热系统。
2、加热系统
加热系统的作用：对瓶坯进行加热，使其获得便于压力加工的塑性。加热系统由灯管、反光片、鼓风装置、冷却装置等组成。烘箱中的远红外灯管对瓶坯进行辐射加热，由于反光片的存在，使瓶坯两侧同时受热，瓶坯向前运动的同时自转，使受热更加均匀。烘箱中的鼓风机对系统进行热循环，使烘箱内温度均匀。冷却装置的作用是冷却瓶口，使瓶口尺寸稳定。要想获得好的产品，加热这个过程是非常重要的，要保证加热温度合适，瓶坯受热均匀。如果温度过高，则瓶子可能会出现焦化、白雾、过薄甚至破裂现象；温度过低，则可能导致瓶子局部积料、发白甚至破裂。如果温度不均匀，则可能导致瓶子变形甚至破裂。
3、吹瓶系统
吹瓶系统主要由拉伸装置、预吹装置、吹瓶装置、排气装置组成。瓶坯在拉伸杠的作用下受到机械拉伸，拉伸的同时预吹气，使瓶子初具形状而后进行吹瓶，最后排气取出瓶子。预吹的主要作用是使材料分布均匀，便于吹瓶，预吹瓶形状的好坏直接决定了吹塑工艺的难易与瓶子性能的好坏，正常的预吹瓶形状为纺锤形。
4、辅助设备
sidel sbo14吹瓶机的辅助设备有模温机和瓶口检测设备。
模温机用于给模具输送一定温度的水，它是由热交换器对水进行加热，而后由泵输送给模具。模温机的作用主要有两种：
PET旋转式吹瓶机是一种常用于生产塑料瓶的设备，其工作原理如下：
1. 原料准备：首先，将PET颗粒或预制的PET胚料放入料斗中，通过输送系统将其送入加热器中。
2. 加热和熔化：加热器中的加热元件将PET颗粒加热到熔化温度，使其变成可塑性的熔融状态。
3. 模具闭合：当PET熔融状态达到要求后，模具会闭合，形成一个密闭的空腔。
4. 气压吹气：通过高压空气将PET熔融物吹入模具腔内，使其与模具内壁接触并贴合。
5. 冷却和固化：在吹气的同时，通过冷却系统对模具进行冷却，使PET熔融物迅速冷却并固化成型。
6. 模具开启和取出：当PET瓶子完全冷却并固化后，模具会打开，将成品PET瓶子取出。
7. 下一循环：取出成品后，模具再次闭合，开始下一轮的加热、吹气、冷却和取出操作。
通过不断循环上述步骤，PET旋转式吹瓶机可以高效地生产出各种形状和规格的塑料瓶。
一、底部成型不饱满
原因：1、吹瓶压力不够；2、吹瓶时瓶坯温度稍低。
解决方法：1、检查模具侧面的高压过滤器是否通畅，以免影响高压气供给。2、检查路阀工作情况，以保证吹气1和吹气2定位精准。3、检查吹气1和吹气2的气流控制元件，确保正确设定值，且内部畅通。4、确保模具上所有的通风孔无阻塞。
二、颈部弯曲
原因：机械操作造成，颈部积料过厚引发合模后变形。
解决办法：1、优化合模结构。2、凸环在模具顶板的凹处夹持过紧，瓶坯的尺寸在其尚热时即须固定下来。
三、瓶口膨胀、吹瓶跑气
原因：1、周围温度过高；2、烘炉气流冷却效果底。
解决办法：1、调整冷却班的位置，使之能够对瓶坯的螺纹去加以更强的保护。2、优化冷却板设计结构。
四、底线发蓝
原因：1、吹气过高；2、拉伸杆压力欠缺。
解决办法：1、设置吹气时间及速度；2、检查拉伸杆是否受阻。
五、底部破损
原因：1、瓶坯底部温度偏底；2、拉伸杆位置过高。
解决办法：1、调整瓶坯底部加热温度
2、调节合理设置拉伸杆的位置。
六、瓶口螺纹部受损
原因：螺纹区遭受到不应有的拉伸，周围高温使瓶坯螺纹区温度过高。
解决办法：1、确保输送臂调整精准无误。2、定位瓶坯精准，同时降低螺纹区受热温度，优化结构设计。
七、液面下降过多
原因：pet容器灌装之后，溶液下降，吹瓶温度过高，形成珠光现象。
解决办法：调整加热炉的温度，避免加热开机或冷开机。
八、爆裂
原因：1、温度过高造成瓶底过薄；2、吹气时间过短。
解决办法：1、调节瓶底温度。2、加长延时吹起时间。
九、合模线平展
原因：在吹瓶过程中气体在不能及时延排气孔排除，构成瓶壁的薄层物料堵塞排气孔。
解决办法：1、正确调节模具间隙。
2、高压空气阀控制气流。
3、改善设计结构
十、底部折皱
原因：外部折皱吹瓶压力1不够，拉伸杆过多把料推向低下；内部折皱一般吧瓶坯头端过热或者一开始拉伸压力延迟。
解决办法：1、确保吹瓶1在模具上定时连续一致。2、瓶坯端头勿过热。3、确保自拉伸开始到吹起1进入之前延时不要过长。
